Калькулятор расчета арматуры на ленточный фундамент калькулятор: Калькулятор ленточного фундамента

Содержание

расчет арматуры и бетона онлайн!

Бесплатный онлайн калькулятор поможет точно и быстро рассчитать количество арматуры / бетона, необходимое для заливки ленточного фундамента. А так же составит чертеж по заданным параметрам.

Ленточный фундамент — сборное либо монолитное основание из высокопрочных железобетонных блоков, которые укладывают по периметру будущего строения, а также в зонах несущих конструкций. Формирование ленточного фундамента не предполагает привлечение тяжёлой строительной техники, но при этом требует абсолютной точности расчётно-измерительных операций. Интерактивный онлайн калькулятор ленточного фундамента позволит быстро и безошибочно рассчитать долю песка, цемента и щебня при изготовлении бетона вручную, размеры ленты, а также параметры опалубки и арматуры основания для дома из пенобетона или газобетона.

Информация по назначению калькулятора

Онлайн калькулятор монолитного ленточного фундамента предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента. Для определения подходящего типа фундамента, обязательно обратитесь к специалистам.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

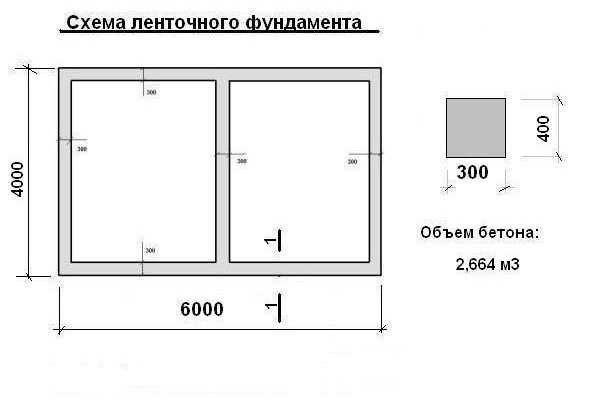

Ленточный фундамент представляет собой монолитную замкнутую железобетонную полосу, проходящую под каждой несущей стеной строения, распределяя тем самым нагрузку по всей длине ленты. Предотвращает проседание и изменение формы постройки вследствие действия сил выпучивания почвы. Основные нагрузки сконцентрированы на углах. Является самым популярным видом среди других фундаментов при строительстве частных домов, так как имеет лучшее соотношение стоимости и необходимых характеристик.

Существует несколько видов ленточных фундаментов, такие как монолитный и сборный, мелкозаглубленный и глубокозаглубленный. Выбор зависит от характеристик почвы, предполагаемой нагрузки и других параметров, которые необходимо рассматривать в каждом случае индивидуально. Подходит практически для всех типов построек и может применяться при устройстве цокольных этажей и подвалов.

Проектирование фундамента необходимо осуществлять особенно тщательно, так как в случает его деформации, это отразится на всей постройке, а исправление ошибок является очень сложной и дорогостоящей процедурой.

При заполнении данных, обратите внимание на дополнительную информацию со знаком ❗

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта.

Общие сведения по результатам расчетов

1. Общая длина ленты — Длина фундамента по центру ленты с учетом внутренних перегородок.

2. Площадь подошвы ленты — Площадь опоры фундамента на почву. Соответствует размерам необходимой гидроизоляции.

3. Площадь внешней боковой поверхности — Соответствует площади необходимого утеплителя для внешней стороны фундамента.

4. Объем бетона — Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.

5. Вес бетона — Указан примерный вес бетона по средней плотности.

6. Нагрузка на почву от фундамента — Распределенная нагрузка на всю площадь опоры.

7. Минимальный диаметр продольных стержней арматуры — Минимальный диаметр по СП 52-101-2003, с учетом относительного содержания арматуры от площади сечения ленты.

8. Минимальное кол-во рядов арматуры в верхнем и нижнем поясах — Минимальное количество рядов продольных стержней в каждом поясе, для предотвращения деформации ленты под действием сил сжатия и растяжения.

9. Минимальный диаметр поперечных стержней арматуры (хомутов) — Минимальный диаметр поперечных и вертикальных стержней арматуры (хомутов) по СП 52-101-2003.

10. Шаг поперечных стержней арматуры (хомутов) — Шаг хомутов, необходимых для предотвращения сдвигов арматурного каркаса при заливке бетона.

11. Величина нахлеста арматуры — При креплении отрезков стержней внахлест.

12. Общая длина арматуры — Длина всей арматуры для вязки каркаса с учетом нахлеста.

13. Общий вес арматуры — Вес арматурного каркаса.

14. Толщина доски опалубки — Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.

15. Кол-во досок для опалубки — Количество материала для опалубки заданного размера.

Загрузка…

Понравилось? Поделись с друзьями!

Расчет ленточного фундамента



































Входные параметры

Основной фундамент

Периметр

м. п.
Ширина

м.п.
Глубина под землей

м.п.
Высота над землей

м.п.

Арматура для основного фундамента

Количество рядов арматуры
2345678910
рядов
Количество арматуры в одном ряду
3456
м.п.
Диаметр арматуры для рядов
101214161820
мм
Вертикальные перемычки через каждые
5060708090100
шт.
Диаметр арматуры для перемычек
101214161820
мм

Внутренний фундамент для перестенков

Общая длина перестенков м.п.
Ширина м.п.
Глубина под землей м
Высота над землей м.п.

Арматура для внутреннего фундамента

Количество рядов арматуры
2345
шт.
Количество арматуры в одном ряду
345
м.п.
Диаметр арматуры для рядов
10121416
мм
Вертикальные перемычки через каждые
5060708090100
см.
Диаметр арматуры для перемычек
10121416
мм
Марка бетона для заливки фундамента
М-200М-250М-300М-400М-450






Если данный калькулятор был для Вас полезным, пожалуйста нажмите на одну или несколько
социальных кнопочек. Благодарим за Ваш большой вклад в поддержку нашего проекта. Желаем Вам крепкого здоровья, счастья, успехов в профессиональной деятельности и дальнейшего процветания Вашего бизнеса. Огромное спасибо!!!

Больше интересного

Одноэтажный — Бунгало или двух-трех этажный дом?

Каждый кто задумывается над строительством дома так или иначе задавал себе вопрос — какой построить дом одноэтажный который получил название бунгало или дом в два или три этажа?

Базальтовая фибра

Очень большое применение базальтовая фибра получила при изготовлении и других строительных смесей. Такие ее свойства, как увеличение сцепления рабочей смеси с основанием, не возможность образования трещин на поверхности значительно повысили эффективность смесей.

Проектирование фундамента дома – пожалуй, наиболее ответственный процесс на этапе подготовки к возведению дома. Ведь в случае неправильной укладки фундамент деформируется, и это непременно скажется на всей постройке. Последствия могут быть самыми разнообразными: от неравномерной «усадки» до преждевременного появления трещин и разрушения здания. Исправление последствий – сложная и дорогая процедура, поэтому эксперты рекомендуют подойти к расчетам со всей серьезностью.

Если Вы решили сооружать фундамент своими силами, но не хотите отягощать себя сложными подсчетами и формулами, воспользуйтесь онлайн-калькулятором. Он поможет быстро определить его общие размеры, опалубку, количество и диаметр арматуры. Чтобы пользователь не понес лишних затрат на закупки лишних стройматериалов, калькулятор позволяет подсчитать оптимальное количество материалов: цемента, песка, воды и др.

Как пользоваться калькулятором

Составление расчетов проходит в несколько этапов. Все, что нужно сделать – внести данные, которые запрашивает сайт. К ним относится:

  • периметр, ширина, углубленность и высота фундамента;
  • количество рядов арматуры, ее диаметр и число вертикальных перемычек;
  • длину, ширину, углубленность и высоту фундамента для внутренних перестенков;
  • метраж арматуры для внутреннего фундамента;
  • предпочтительная марка бетона для заливки.

После этого остается нажать кнопку «Рассчитать» – и Вы получите всю необходимую информацию для проектирования и закупок. Будет вычислено ориентировочное количество песка, цемента, щебня и других необходимых материалов. На экран будет выведена вся подробная информация от общего объема основания до метража арматуры и строительного бруса для опалубки.

Процесс подсчета онлайн-калькулятором

Предположим, что уже просчитаны все нагрузки для основания, учитывается усредненный показатель веса стен, ветровых нагрузок и др. Когда есть особенности, например, на построенном доме зимой окажется большое количество снега или он находится на открытом пространстве, где скорость ветра – выше среднего, нужно учитывать это на стадии планирования фундамента.

Многие строители предпочитают закупать строительные материалы впрок. Стоит ли считать их с запасом – зависит от того, насколько качественно будет выполнена опалубка. Здесь даже, казалось бы, несущественная погрешность в пару сантиметров заметно отразится на объеме бетона. Поэтому необходимо не отходить от сделанного в начале плана, и лишний раз убедиться в том, что опалубка будет надежно зафиксирована.

Эксперты в области строительства рекомендуют все же заказать на 5-10% бетонной смеси больше. Если же излишки все-таки останутся, можно слить их в бетономешалку и найти ему другое применение.

Алгоритм расчета прутьев арматуры

На выбор количества и характеристики арматуры могут влиять различные факторы. Наибольшее значение имеет вид почвы и глубина фундамента. Для подсчетов метража арматуры калькулятором необходимо учесть:

  1. В каркас основания при возведении одно- или двухэтажного дома, как правило, закладывается 4 прутка. Для получения их суммарной длины нужно умножить на 4 периметр будущей конструкции.
  2. Желательно количество прутьев взять с запасом, ведь для большей надежности многие укладывают их внахлест.
  3. Каждая разновидность фундамента и почвы требует разного количества прутьев и лент.

Если понадобится проволока для вязки, опытными строителями не рекомендуется сваривать для этого прутья арматуры. Впоследствии изменяется молекулярный состав металла. Материал теряет свою несущую способность и теряет устойчивость к физическим воздействиям. Обычную, пусть даже и плотную проволоку, использовать рискованно, она обладает низкой прочностью на разрыв. Наиболее разумное решение – скрутить прутья арматуры между собой.

Подсчет древесины для опалубки

Ее необходимое количество напрямую связано с площадью стен фундамента. Преимущество онлайн-калькулятора – он считает объем строительного леса как под внутренние, так и под внешние стены. Это существенно уменьшает погрешности, которые могут возникнуть уже при строительстве. Как и в случае с материалами для бетонной заливки, деревянные доски лучше покупать в большем количестве, чем нужно, и делать скидку на небольшие погрешности.

При верной установке опалубки после разборки дерево можно использовать и повторно. Для отделки такие доски, скорее всего, не пригодятся, но для обустройства строительных лесов либо чернового пола они подойдут.

Отметим, в онлайн-калькулятор не встроена функция определения нужного количества гвоздей и подпорок для щитов. Принято считать, что на строительных площадках этих материалов хватает в избытке. Но если строительство выполняется на новом месте, где еще нет большого количества специнструментов и расходных материалов, лучше подумать об этом заранее.

Чего ожидать от калькулятора

Все расчеты проводятся согласно строительным правилам, и с помощью их можно за считанные минуты узнать метраж и вес арматуры, доли песка, щебня и цемента. Полученные результаты дают возможность грамотно и компетентно распределить нагрузку на сегменты конструкции. Подсчет опалубки конкретизирует общую длину периметра. Воспользоваться им можно бесплатно.

  1. Благодаря автоматическому вычислению экономятся время, силы и деньги при составлении сметы.
  2. Можно без особого труда оценить сложность предстоящих работ и спрогнозировать сроки строительства.
  3. Правильно рассчитанная арматура – залог высокой прочности и надежности внутреннего каркаса.

Если форма фундамента – простая, то все расчеты будут приближены к точным. Более того, пользователь получит рекомендации относительно объемов закупок и даже количества бетоновозов. Если же планируется уложить основание сложной формы или на специфических почвах, следует выполнить ряд других расчетов.

Расчетные модули > Фундамент > Фундамент общего назначения



Нужно больше? Задайте нам вопрос



Этот модуль обеспечивает расчет прямоугольного фундамента с приложенной осевой нагрузкой, перекрывающей нагрузкой, моментом и поперечной нагрузкой. Нажмите здесь, чтобы просмотреть видео:



Модуль позволяет перемещать положение приложения осевой нагрузки вне центра фундамента и обеспечивает автоматический расчет допустимого увеличения несущей способности грунта на основе размеров фундамента и/или глубины под поверхностью.



Модуль проверяет рабочую нагрузку, давление грунта, устойчивость к опрокидыванию, устойчивость к скольжению, изгиб на каждой из четырех поверхностей опоры, сдвиг в одном направлении в точке «d» с каждой из четырех сторон опоры и сдвиг на продавливание по расположенному периметру. ‘d/2’ от граней пьедестала.

Общие

f’c

Прочность бетона на сжатие через 28 дней.



fy

Предел текучести арматуры.



Ec

Модуль упругости бетона.



Плотность бетона

Плотность бетона используется для расчета собственного веса пьедестала и фундамента, если выбран этот параметр.



Phi Values ​​

Введите значения снижения производительности, применяемые к Vn и Mn.



Двухосный анализ

Выберите «Да» или «Нет», чтобы указать, следует ли выполнять двухосный анализ. Если выполняется двухосный расчет, в решении будут учитываться моменты, действующие одновременно относительно двух ортогональных осей фундамента. Если двухосный анализ НЕ выполняется, решение будет считать, что моменты, приложенные к двум ортогональным осям, действуют не одновременно.



Величина длины кромки для M и V (отображается только при выборе двухосного расчета)

При расчете сдвига и момента для фундаментов, где максимальные значения давления ) размера основания от края для использования при расчете моментов и сдвигов из-за переменного давления грунта в этом регионе. Меньшее значение этой переменной приведет к более консервативному расчету, поскольку он будет сфокусирован на более узкой полосе, которая испытывает наибольшее давление грунта.



Нажмите, чтобы рассчитать (кнопка отображается только при выборе двухосного анализа)

Из-за итеративного характера расчетов, необходимых для двухосного анализа, было бы нежелательно повторно выполнять весь анализ и проектирование каждый раз, когда изменяется входной параметр. Таким образом, из соображений эффективности программа автоматически переходит в режим ручного пересчета при выборе двухосного анализа. Щелкайте по этой кнопке в любое время, когда вы хотите пересчитать с текущими входными параметрами.



Учитывать вес фундамента при определении несущей способности грунта

Выберите этот параметр, чтобы модуль рассчитывал собственный вес фундамента и применял его как нисходящую нагрузку при определении несущей нагрузки грунта. Собственный вес будет умножен на коэффициент статической нагрузки в каждой из комбинаций нагрузок от давления на грунт.



Примечание. Обычно следует выбирать этот параметр. Отключение этой опции может привести к неправильным расчетам несущей способности грунта в фундаментах с моментом. Если цель состоит в том, чтобы попытаться сравнить опорное давление грунта с чистым допустимым давлением, то было бы целесообразно использовать параметр на вкладке «Допуски грунта» «Увеличить опорную нагрузку на вес основания».



Учитывать вес основания при определении скольжения, опрокидывания и подъема

Выберите этот параметр, чтобы модуль рассчитывал собственный вес основания и применял его в качестве нисходящей нагрузки при определении коэффициентов безопасности скольжения, опрокидывания и подъема. Собственный вес будет умножен на коэффициент статической нагрузки в каждой из комбинаций нагрузки на устойчивость.



Игнорировать проверки на скольжение

 Выберите этот вариант, если скольжение по какой-либо конкретной причине не рассматривается при проектировании.



Минимальное отношение стали – температура/усадка

Введите минимальное отношение температуры/усадки стали, рассчитанное с использованием полной толщины фундамента. Это вызовет предупреждающее сообщение, если секция недостаточно армирована.



Примечание. Эта проверка выполняется при условии, что будет предоставлен только один мат из заданного арматурного стержня. Если конструкция имеет чистое поднятие, так что верхний мат является гарантией, или если верхний мат будет предоставлен в любом случае, имейте в виду, что программа по-прежнему будет учитывать вклад только одного мата в соответствие требованиям к температуре и усадке. В этом случае может оказаться более удобным установить соотношение T&S равным половине общего количества, зная, что двух матов будет достаточно для обеспечения полного требуемого количества.



Минимальный коэффициент безопасности при опрокидывании

Введите минимально допустимое отношение момента сопротивления к опрокидывающему моменту. Если фактическое соотношение меньше указанного минимального соотношения, появится сообщение о том, что устойчивость к опрокидыванию неудовлетворительна.



Минимальный коэффициент запаса прочности при скольжении

Введите минимально допустимое отношение силы сопротивления к силе скольжения. Если фактическое отношение меньше заданного минимального отношения, появится сообщение о том, что стабильность скольжения неудовлетворительна.



Учитывать ACI 10.5.1 и 10.5.3 в качестве минимального усиления

Установите этот флажок, если вы хотите, чтобы модуль учитывал разделы 10.5.1 и 10.5.3 ACI 318 при определении минимального усиления.







Допустимые значения грунта

Допустимое давление грунта

Введите допустимое давление грунта, которому может противостоять грунт. Это сопротивление рабочей нагрузке, которое будет сравниваться с расчетным давлением грунта при рабочей нагрузке (нагрузки не учитываются, как при расчете прочности).



Увеличить опору на вес основания

Нажмите [Да], чтобы модуль рассчитал вес одного квадратного фута (вид сверху) веса основания и добавил его к допустимому значению несущей способности грунта. Это приводит к тому, что грунт не подвергается штрафу за собственный вес основания, и полезен в ситуациях, когда в инженерно-геологическом отчете указаны допустимые чистые несущие нагрузки.



Пассивное сопротивление грунта скольжению

Введите значение пассивного сопротивления грунта скольжению. Это значение будет использоваться для определения компонента сопротивления скольжению, создаваемого пассивным давлением грунта. Сопротивление скольжению из-за пассивного давления затем добавляется к сопротивлению скольжению из-за трения, чтобы определить общее сопротивление скольжению для каждой комбинации нагрузок.



Коэффициент трения между грунтом и бетоном

Введите коэффициент трения между грунтом и основанием для использования в расчетах сопротивления скольжению.



Увеличение несущей способности грунта

В этом разделе можно указать некоторые размеры, превышение которых автоматически увеличивает допустимое давление несущей способности грунта.



Глубина основания фундамента ниже поверхности почвы: расстояние от нижней части фундамента до верхней части почвы. Это значение используется для определения допустимого увеличения несущей способности грунта и пассивного сопротивления грунта скольжению, но не используется ни в каких других расчетах в этом модуле.



Увеличения на основе глубины фундамента: Предоставляет метод автоматического увеличения базового допустимого несущего давления грунта на основе глубины фундамента ниже некоторой опорной глубины. Собирает следующие параметры:



Допустимое увеличение давления на фут: указывает величину, на которую базовое допустимое опорное давление грунта может быть увеличено на каждый фут глубины ниже некоторой контрольной глубины.



Если основание фундамента ниже: Указывает требуемую глубину, чтобы начать постепенное увеличение допустимого опорного давления грунта на основе глубины фундамента.



Пример: Предположим следующее: Базовое допустимое давление грунта на опору = 3 кгс. Основание фундамента находится на глубине 6 футов-0 дюймов ниже поверхности почвы. В геотехническом отчете указано, что допускается увеличение опорного давления на 0,15 тыс. футов на каждый фут глубины, когда основание находится глубже, чем на 4 фута ниже поверхности почвы. Поскольку вы указали, что если фундамент находится на 6 футов ниже поверхности почвы, модуль автоматически рассчитает скорректированное допустимое давление на грунт как 3 тыс.фут + (6 — 4 фута) * 0,15 тыс.фунт = 3,30 тыс.фунт.0003



Увеличения на основе размера фундамента: Предоставляет метод автоматического увеличения базового допустимого несущего давления грунта на основе размеров фундамента, превышающих какой-либо контрольный размер. Собирает следующие параметры:



Допустимое увеличение давления на фут: указывает величину, на которую базовое допустимое опорное давление грунта может быть увеличено на каждый фут длины или ширины, превышающей некоторый эталонный размер.



Когда максимальная длина или ширина больше: Указывает требуемый размер, чтобы начать поэтапное увеличение допустимого несущего давления грунта на основе размера фундамента.



Пример: Предположим следующее: Базовое допустимое давление грунта на опору = 3 кгс. Фундамент измеряет 12′-0″ x 6′-0″. В геотехническом отчете указывается, что допустимо увеличение опорного давления грунта на 0,15 тыс. футов на каждый фут, если наибольший размер фундамента в плане превышает 4 фута. Модуль автоматически рассчитает скорректированное допустимое давление на грунт как 3 тыс. футов + (12 футов — 4 фута) * 0,15 тыс. футов = 4,2 тыс. футов.



Примечание. Увеличение в зависимости от глубины фундамента и размеров в плане является кумулятивным.







Размеры основания

На этой вкладке вы вводите размеры основания и пьедестала.



Ширина, длина и толщина: определяет габаритные размеры основания.



Расположение нагрузки: определяет смещение от центра основания, в котором действует осевая нагрузка. Если двухосный анализ НЕ используется, то можно использовать только одно направление.



Размеры пьедестала: Если бетонный пьедестал опирается на фундамент, его размеры можно указать здесь. Размеры px и pz используются для определения мест на всех четырех сторонах, где рассчитывается односторонний сдвиг, двусторонний сдвиг и изгибающий момент. Если вы введете ненулевую высоту, вы можете выбрать, чтобы вес этой призмы был рассчитан и добавлен как статическая нагрузка. Любые приложенные нагрузки от вскрыши будут исключены из области, определяемой как размер основания вдоль осей xx и yy, независимо от заданной высоты призмы.



Примечание. Если пьедестал не определен, то центр фундамента будет рассматриваться как поверхность пьедестала при определении критических мест для проверки на сдвиг и изгиб.







Учитывать вес пьедестала при определении: этот параметр позволяет пользователю указать, следует ли учитывать собственный вес пьедестала при определении несущей — при проверках на скольжение, опрокидывание и подъем следует учитывать вес пьедестала.



Армирование фундамента

На этой вкладке можно указать армирование в каждом направлении фундамента.





Приложенные ВЕРТИКАЛЬНЫЕ нагрузки

На этой вкладке можно указать осевую нагрузку, приложенную к расположению пьедестала, и нагрузку от перекрывающих пород, приложенную ко всему размеру фундамента в плане (за исключением области, обозначенной как пьедестал).



Введите нагрузки с положительным знаком для направления вниз.



Внимание! Этот модуль не допускает поднятия сетки на фундаменте. Если результат факторизованных осевых нагрузок (стационарная, динамическая, ветровая и т. д.) дает отрицательный знак нагрузки, модуль не будет пересчитывать и уведомит вас о том, какая комбинация нагрузок привела к чистому подъему.





Приложенные изгибающие нагрузки

На этой вкладке можно ввести приложенные моменты.





Приложенные сдвиговые нагрузки

На этой вкладке можно ввести приложенные поперечные силы. Эти нагрузки приложены в месте расположения пьедестала. Если указана высота пьедестала, сдвиг будет применяться на этой высоте и создаст момент на основании, равный поперечной нагрузке * (толщина основания + высота пьедестала).





Сочетания нагрузок — обслуживание

Это типичная вкладка сочетаний нагрузок, используемая в библиотеке проектирования конструкций. Вкладка «Комбинации услуг» используется для расчета давления на грунт, которое необходимо сравнить с допустимым давлением на грунт. «Увеличение грунта» — это коэффициент, который можно указать отдельно для каждой комбинации нагрузок и который применяется к допустимому давлению на грунт.





Сочетания нагрузок — с учетом фактора

Это типичная вкладка сочетаний нагрузок, используемая в Библиотеке проектирования конструкций для расчета прочности. Эти комбинации нагрузок используются для расчета моментов и сдвигов в фундаменте для определения напряжений и требуемой арматуры.



Примечание. Модуль «Общее основание» применяет факторизованные нагрузки к основанию и определяет другой эксцентриситет, чем тот, который был определен с использованием эксплуатационных нагрузок для проверки опорного давления грунта.





Вкладка «Результаты»

На этой вкладке представлена ​​сводка всех рассчитанных значений. Сообщаются коэффициенты напряжений, применяемые и допустимые значения, а также сочетания нагрузок для этих основных значений.





Вкладка «Давление грунта»

На этой вкладке приведены расчетные значения давления грунта на рабочую нагрузку для моментов и сдвигов, приложенных к указанной оси, для каждой комбинации нагрузок.





Вкладка «Устойчивость к опрокидыванию»

На этой вкладке представлены расчеты устойчивости фундамента к опрокидыванию и моменту сопротивления относительно каждой оси и для каждой комбинации нагрузок. Обратите внимание, что используемые здесь сочетания нагрузок генерируются внутренними силами, а НЕ из сочетаний эксплуатационных нагрузок, которые вы ввели для оценки несущего давления грунта.



Обратите внимание, что программа настроена на индивидуальный поиск сил опрокидывания и сопротивления. Например, возьмем ситуацию, когда основание подвергается равным и противоположным сдвигам на заданной высоте. Здравый смысл подсказывает, что эти силы компенсируют друг друга, и основание не испытывает от них чистого приложенного опрокидывающего момента. Но программа рассматривает одну из двух равных и противоположных сил как опрокидывающую силу, а другую — как противодействующую. Таким образом, для этих двух сил сообщается чистый опрокидывающий момент, но момент сопротивления ТАКЖЕ учитывает влияние противодействующей нагрузки, поэтому учет, используемый для определения коэффициента опрокидывания, является правильным.





Вкладка «Устойчивость к скольжению»

На этой вкладке представлены расчеты приложенной и сопротивляющейся устойчивости фундамента к скольжению в каждом направлении оси и для каждого сочетания нагрузок. Обратите внимание, что используемые здесь сочетания нагрузок генерируются внутренними силами, а НЕ из сочетаний эксплуатационных нагрузок, которые вы ввели для оценки несущего давления грунта.





Вкладка для изгиба основания

На этой вкладке представлены сводные данные расчетного момента нагрузки с учетом факторов на всех четырех краях периметра опоры для каждого сочетания нагрузок. Он указывает, вызывает ли указанное сочетание нагрузок растяжение верхней или нижней поверхности фундамента.



Примечание. В случаях, когда напряжение возникает в верхней части фундамента, проверка на изгиб будет основываться на предположении, что на верхней поверхности фундамента предусмотрен определенный арматурный мат. Пользователь должен просмотреть результаты и определить, действительно ли для каких-либо комбинаций нагрузок требуется армирующий верхний мат или можно ли усилить основание только нижним матом.





Вкладка «Сдвиг основания»

На этой вкладке представлены сводные данные расчетного сдвига с учетом факторов нагрузки на всех четырех краях периметра опоры для каждой комбинации нагрузок. Также рассчитывается двухсторонний или продавливающий сдвиг.





Вкладка «Эскиз»





Калькулятор стоимости фундамента | Производство Хитон

перейти к содержанию

ПОЛУЧИТЬ ЦЕНУ

ПОЛУЧИТЬ ЦЕНУ

Нажмите кнопку «Начать» ниже, чтобы рассчитать стоимость основания плота

Всего к оплате:
5 долларов

Платеж не может быть произведен

НАЧАТЬ

Спасибо, свяжемся.

Тип и слои

Number of Layers

12

Layer 1 Mesh Type

A142 MeshA193 MeshA252 MeshA393 MeshB503 MeshB785 MeshB1131 Mesh

Layer 2 Mesh Type

A142 MeshA193 MeshA252 MeshA393 MeshB503 MeshB785 MeshB1131 Mesh

Variable Calc. Сетчатые листы треб. L1

Переменная Расчет. Сетчатые листы треб. L2

Ориентировочная стоимость (без НДС)

Для продолжения необходимо выбрать товар или количество

Следующий шаг

Возврат к предыдущему шагу

Тип жилища

Тип жилища

Односторонний этап

Вам необходимо выбрать предмет или количество, чтобы продолжить

Следующий шаг

Demensions

. [item-247_quantity]m x [item-249_quantity]m
[variable-2] Квадратные метры

Максимальный размер плота для этого калькулятора составляет 100 м 2
Для больших размеров плота, пожалуйста, свяжитесь с нами.

Вам необходимо выбрать товар или количество, чтобы продолжить

СЛЕДУЮЩИЙ ШАГ

вернуться к предыдущему шагу

Вам нужны аксессуары?

Вам требуется коммерческое предложение на аксессуары?

Да,

Возможно, позже

Вам нужно выбрать предмет или количество, чтобы продолжить

Следующий шаг

Вернуть к предыдущему шагу

Требуется

Wire High

Связывание.0397

Влаженная мембрана

Пластиковые пластинки Пластин к предыдущему шагу

Стальные арматурные каркасы

Линейная длина каркаса

Общая длина арматурного каркаса, необходимая для 1- или 2-этажных конструкций

[переменная-8]м

Расч. Стоимость клетки по периметру

Не требуется

Чтобы продолжить, необходимо выбрать товар или количество

СЛЕДУЮЩИЙ ШАГ

вернуться к предыдущему шагу

Окончательная оценка

Окончательная расчетная цена:

4 это оценка только стальной арматуры и аксессуаров, основанная на вашем предыдущем выборе, без учета рабочей силы, бетона, НДС и стоимости доставки. Цены на сталь колеблются еженедельно.

Чтобы получить точную и актуальную смету, отправьте нам свои данные, нажав кнопку ниже. Вы можете загрузить свои технические чертежи здесь или отправить на наш адрес электронной почты [email protected]. Нет никаких обязательств по заказу, и мы свяжемся с вами, как только рассмотрим ваши требования.

Запросить предложение

Введите адрес электронной почты

Добавляя адрес электронной почты, вы даете согласие на то, чтобы мы связались с вами и сообщили информацию о вашем предложении.

Номер телефона

Если вы хотите, чтобы мы перезвонили вам с предложением, введите свой номер здесь (только для Великобритании).

Сообщение

Загрузите свои чертежи

Добавьте сюда любые технические чертежи.

Резюме
Описание Информация Количество Сметная стоимость
Скидка:
Итого:

Запросить цену

вернуться к предыдущему шагу

Мы собрали простой инструмент для получения приблизительной оценки общей стоимости арматуры и комплектующих при строительстве ростверка.

Размер нашего калькулятора ограничен 10м x 10м, только для простоты и точности цены. Если вам нужна цитата для большей плиты или более сложного проекта, свяжитесь с нами.

Что входит в калькулятор стоимости плотного фундамента?

  • Армирующая сетка, в т.ч. многослойная прокладка
  • Арматура Комплектующие, в т.ч. стальные стульчики для кормления, пластинчатые прокладки, влагонепроницаемая мембрана, вязальная проволока и несъемная опалубка
  • Ориентировочная стоимость стальных каркасов периметра для багажника калькулятор стоимости?

    Для простоты и точности некоторые позиции мы не можем включить в расчет стоимости. Это:

    • Трудовые ресурсы
    • Бетон и другие материалы
    • Земляные работы и удаление грунта
    • Профессиональные услуги (например, геодезия)

    Стоимость вышеперечисленного варьируется в зависимости от столь многих факторов, что мы не можем предложить точный диапазон , не говоря уже об оценке. Однако для небольших проектов оценка этих затрат относительно проста.

    Например, выемка грунта глубиной 2 м x 2 м x 1 м составит примерно 5 м 3 грунта (не 4 м 2 из-за содержания воздуха) и весом около 7-10 тонн. Для этого потребуется 2 скипа или грузовой автомобиль.

    Сосредоточьтесь на своем проекте,

    позвольте нам заняться усилением.

    Простые, точные и быстрые решения напрямую от ведущего британского производителя.

    ПОЛУЧИТЬ ЦЕНУ

    Сосредоточьтесь на своем проекте,

    позвольте нам заняться усилением.

    Простые, точные и быстрые решения напрямую от ведущего британского производителя.

    ПОЛУЧИТЬ ЦЕНУ

    СВЯЖИТЕСЬ С НАМИ ПО ЭЛЕКТРОННОЙ ПОЧТЕ

    [электронная почта защищена]

    ПОЗВОНИТЕ НАМ

    01283 205 930

    © 2022 Heaton Manufacturing Ltd.
    Unit 1 Grangewood Farm, Coalpit Lane, Grangewood, Derbyshire, DE12 8BG

    ЛОНДОН

    70 Грейсчерч-стрит, Лондон, EC3V 0H

    Проложить маршрут

    ПОЗВОНИТЕ НАМ

    СВЯЖИТЕСЬ С НАМИ ПО ЭЛЕКТРОННОЙ ПОЧТЕ

    SOLUTIONS

    Сборная стальная арматура

    Свободно вырезанная и гнутая стальная арматура

    Армирующая сетка

    Аксессуары для арматуры

    ОБЩИЕ СВЕДЕНИЯ

    Блог

    2

    20003

    Получить предложение

    связаться с нами

    Калькулятор веса арматуры

    Калькулятор стоимости фундамента

    Коды формы арматуры

    РАСПОЛОЖЕНИЕ

    © 2022 Хитон Маньюфэкчуринг Лтд.
