Обозначение латунь: Маркировка латуни

Маркировка латуни

Маркировка латуни



Латунь — сплав меди с цинком (от 5 до 45%). Латунь с
содержанием от 5 до 20% цинка называется красной (томпаком), с содержанием
20–36% Zn – желтой. На практике редко используют латуни, в которых концентрация
цинка превышает 45%.

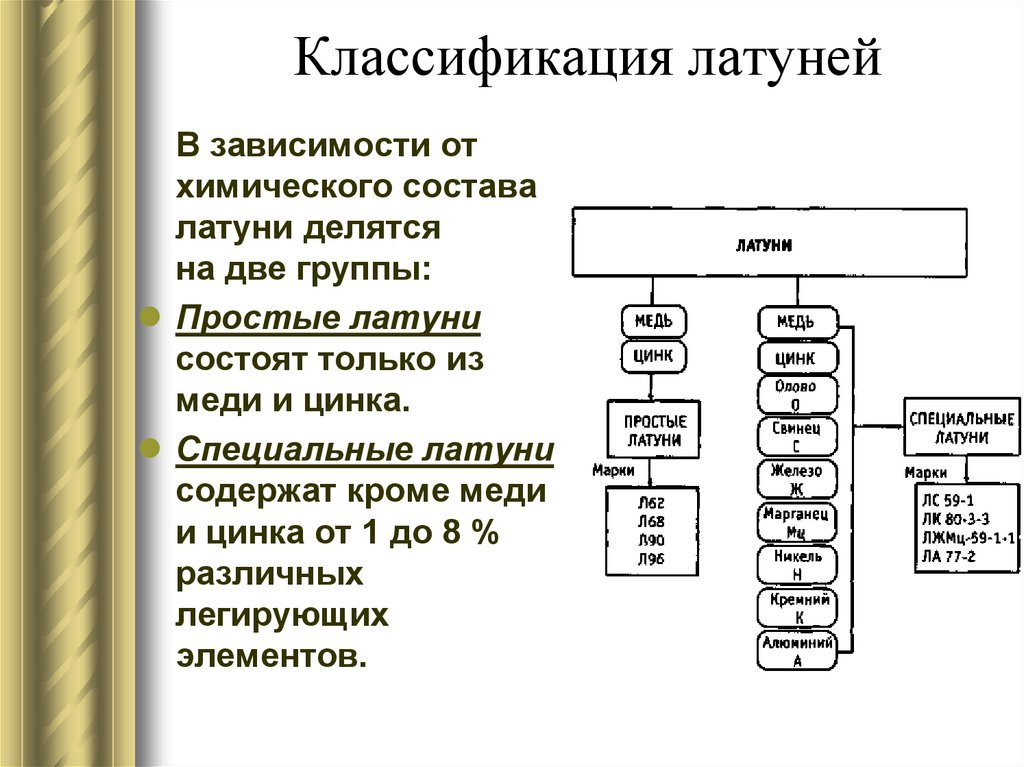

Обычно латуни делят на:
   — двухкомпонентные латуни или простые, состоящие только из меди, цинка и, в незначительных количествах,
примесей.

   — многокомпонентные
латуни или специальные – кроме меди и цинка присутствуют
дополнительные легирующие элементы.

Двухкомпонентные
латуни.

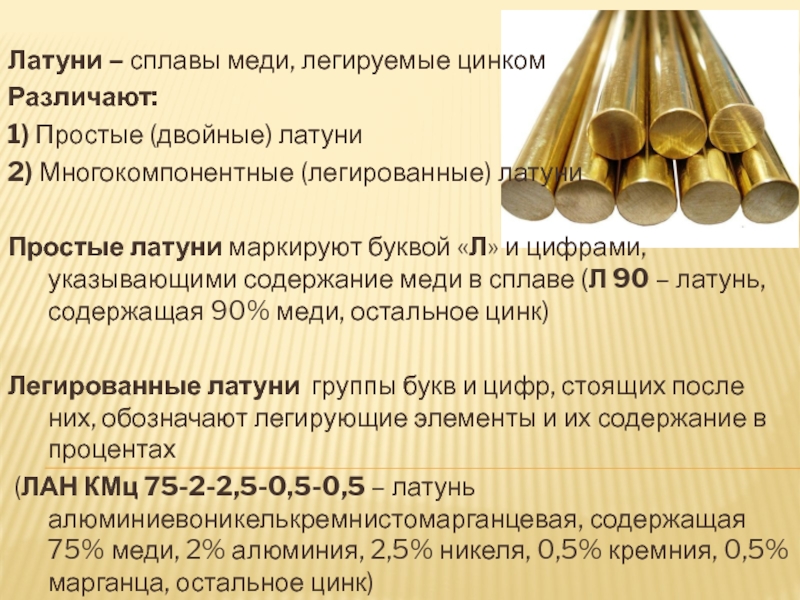

Марка латуни составляется из буквы «Л», указывающей
тип сплава — латунь, и двузначной цифры, характеризующей среднее содержание
меди. Например, марка Л80 — латунь, содержащая 80 % Cu и 20 % Zn. Классификация
латуней дана в таблице.













Марка

Химический
состав, %

Медь

Примеси,
не более

Томпак

Л96

95-97

0,2

Л90

88-91

0,2

Полутомпак

Л85

84-86

0,3

Л80

79-81

0,3

Латунь

Л70

69-72

0,2

Л68

67-70

0,3

Л63

62-65

0,5

Л60

59-62

1,0















Все двухкомпонентные латуни хорошо обрабатываются давлением.
Их поставляют в виде труб и трубок разной формы сечения, листов, полос, ленты,
проволоки и прутков различного профиля.

Латунные изделия с большим внутренним напряжением (например, нагартованные)
подвержены растрескиванию. При длительном хранении на воздухе на них образуются
продольные и поперечные трещины. Чтобы избежать этого, перед длительным
хранением необходимо снять внутреннее напряжение, проведя низкотемпературный
отжиг при 200-300 C.



Многокомпонентные латуни.

Количество марок многокомпонентных латуней больше, чем
двухкомпонентных.

Марку этих латуней составляют следующим
образом:

— первой, как в простых латунях, ставится буква Л;

— вслед за ней — ряд букв, указывающих, какие легирующие
элементы, кроме цинка, входят в эту латунь;

— затем через дефисы следуют цифры, первая из которых
характеризует среднее содержание меди в процентах, а последующие — каждого из
легирующих элементов в той же последовательности, как и в буквенной части
марки.

Порядок букв и цифр устанавливается по содержанию
соответствующего элемента: сначала идет тот элемент, которого больше, а далее
по нисходящей. Содержание цинка определяется по разности от 100%.

Например: марка ЛАЖМц66-6-3-2 расшифровывается так: латунь, в которой
содержится 66 % Cu, 6 %Al, 3 % Fe и 2 % Mn. Цинка в ней 100-(66+6+3+2)=23 %.

Основными легирующими элементами в многокомпонентных латунях
являются алюминий, железо, марганец, свинец, кремний, никель. Они по-разному
влияют на свойства латуней:

Марганец повышает прочность и коррозионную стойкость, особенно в
сочетании с алюминием, оловом и железом.

Олово повышает прочность и сильно повышает сопротивление коррозии в морской
воде. Латуни, содержащие олово, часто называют морскими латунями.

Никель повышает прочность и коррозионную стойкость в различных средах.

Свинец ухудшает механические свойства, но улучшает обрабатываемость резанием.
Им легируют (1-2 %) латуни, которые подвергаются механической обработке на
станках-автоматах. Поэтому эти латуни называют автоматными.

Кремний ухудшает твердость, прочность. При совместном легировании кремнием и
свинцом повышаются антифрикционные свойства латуни и она может служить
заменителем более дорогих, например оловянных бронз, применяющихся в
подшипниках скольжения.



Применение специальных латуней:

Деформируемые латуни:

ЛАЖ60-1-1 — Трубы, прутки

ЛЖМц59-1-1 — Полосы, прутки, трубы, проволока

ЛС59-1 — То же

Литейные латуни:

ЛЦ40С — Арматура, втулки, сепараторы шариковых и роликовых подшипников и др.

ЛЦ40Мц3Ж — Сложные по конфигурации детали, арматура, гребные винты и их
лопасти и др.

ЛЦ30А3 — Коррозионно-стойкие детали

Обозначение латуней (ГОСТ 15527-2004 и ГОСТ 17711-93)

Содержание

  • 1 Применение
  • 2 Пример условного обозначения в конструкторской документации

Чистую (рафинированную) медь в технике применяют крайне редко. Техническую чистую медь марок M00, М0, Ml, М2, М3 (ГОСТ 859-2001) используют в электроустановках как токоведущие элементы или токоведу­щие детали. В основном в технике используют сплавы меди с цинком (ла­туни ) и сплавы меди с другими элементами (бронзы).

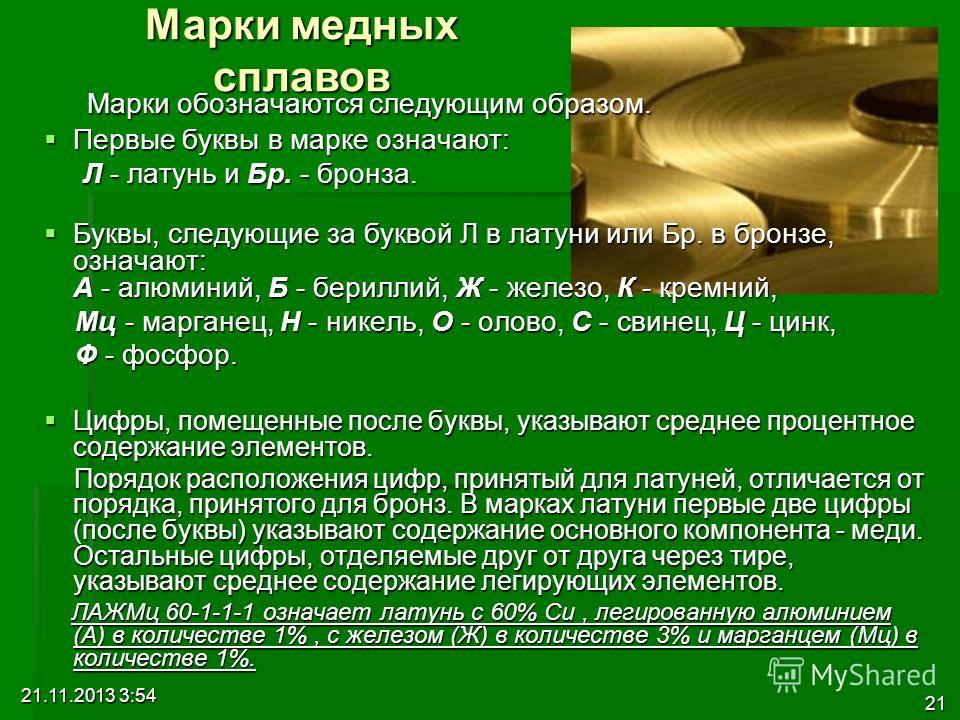

Марка сплава цветного металла состоит из совокупности букв рус­ского алфавита (прописных и строчных) и цифры через дефис.

Первые одна или две буквы указывают на название сплава:

  • Л — латунь,
  • Бр — бронза.

По­следующие буквы показывают состав легирующих элементов, образующих сплав. Цифры, следующие за буква­ми, указывают количество легирующих элементов в процентах.

Латунями называют медные сплавы, в которых, помимо меди, ос­новным составляющим компонентом является цинк. Такой сплав называ­ют двойной латунью.

В состав латуни могут входить и другие легирующие элементы:

  • железо — Ж;
  • марганец — Мц;
  • алюминий — А;
  • олово — О;
  • свинец — С;
  • и другие.

В этом случае латуни называют многокомпонентными. Леги­рующие элементы увеличивают прочность и твёрдость, но уменьшают пла­стичность сплава.

Все латуни по техническому признаку подразделяют на две группы: деформируемые (ГОСТ 15527-2004), из которых изготовляют листы, ленты, трубы, проволоку, полуфабрикаты и литейные (ГОСТ 17711-93) для фа­сонного литья. Литейные латуни обладают антифрикционными свойствами и хорошей жидкотекучестью.

Цифры в обозначении марки латуни обозначают:

  • 1-ое число — про­цент меди,
  • затем, через дефис, процентное содержание элементов, указан­ных после буквы Л.

Например, Л60 — латунь с содержанием меди около 60%, остальное цинк.

Для деформируемых и литейных латуней порядок цифр в маркировке различен.

Так, например, деформируемая латунь ЛЖМц59-1-1 — латунь, содержащая 59% меди, 1% железа, 1% марганца, остальное =39% — цинк. Для литейных латуней среднее содержание компонентов сплава в процен­тах ставится сразу после буквы, обозначающей его название. Например: ЛЦ40Мц1,5 — латунь, содержащая 40% цинка и 1,5% марганца, остальное — медь.

Вверх

Применение

Область применения сплавов медно-цинковых (латуней), обрабаты­ваемых давлением (ГОСТ 15527-2004):

  • Л60; Л63; Л68; Л80; Л90; Л96 — Трубопроводы, прокладки, шайбы, заклёпки, сетки, шпиндели, втулки кранов, гайки, детали, подвер­гающиеся коррозии.
  • ЛА77-2; Л062-1; Л070-1; ЛС59-1 — Трубки конденсаторные и манометрические; детали, обрабатываемые штамповкой; втулки; диски; корпу­сы; крепёжные детали; кронштейны; фурнитура.
  • ЛМц58-2 — Подшипники, втулки, антифрикционные детали.

Область применения сплавов медно-цинковых (латуней), литейных (ГОСТ 17711-93):

  • ЛЦ40С; ЛЦ40Мц1,5; ЛЦ37Мц2С2К — Арматуры, корпусы кранов, втулки и сепараторы подшипников, тройники, переходники, работающие в воздушной среде или пресной воде.
  • ЛЦЗ0АЗ; ЛЦ25С2 — Антифрикционные детали несложной конфигурации: втулки, вкладыши, ползуны, арматуры вагонных под­шипников.

Вверх

Пример условного обозначения в конструкторской документации

ЛАН59-3-2 ГОСТ 15527-2004

Это латунь деформируемая, содержащая меди 59%, алюминия 3%, никеля 2%, остальное =36% цинка.

ЛЦ40МцЗА ГОСТ 17711-93

Это латунь литейная, марганцово-алюминевая, содержащая цинка 40%, марганца 3%, 0,5.. Л ,5% алюминия, остальное медь.

Вверх

Марки меди и латуни: перекрестная ссылка стандартов обозначения

  1. Дом

  2. »
  3. Блог
  4. »
  5. Материалы
  6. »
  7. Марки меди и латуни: перекрестная ссылка стандартов обозначения BS, JIS, ASTM, CDA и многое другое.

    Xometry Europe · 3 июня 2020 г.

    Существует множество различных марок меди и латуни, а также стандартов обозначения, которые используются в зависимости от страны, традиций компании и инженерной практики. Чтобы упростить процесс коммуникации, мы собрали самые популярные марки и сплавы меди и латуни и указали, как они соотносятся друг с другом.

    (DIGIC DIGH symbol)

    509031 0103

    Leaded Brass

    0 CZ0036

    Phosphor Bronze

    Класс Соединенное Королевство (BS) Германия (DIN) Германия (цифровая система) EN (Number) France (AFNOR) Italy China America (ASTM) America (CDA)
    Copper C102 ECu-58 2.009 C1100 Cu-ETP CW004A CuA1 Cu9 T2 C11000 110
    Oxygen-free Copper C103 OF-Cu 2. 004 C1020 Cu-OF CW008A CuC1 ТУ1 С10200 102

    Фосфорированная медь

    		C106 SW-Cu 2.0076 C1201 Cu-DLP CW023A CuB2 TP1 C12000 120
    SF-Cu C1220 C12100 121
    C106 2.0090/2.0076 TP2 C12200 122

    Silver containing Copper

    		C101 CuAg0. 1 C1271 TAg0.08 C13000 130
    PP C12900 129
    Cadmium Copper C108 CuCd1 2.1266 CUCD1 CUCD1 CW131C CUCD1 CUCD1 CUCD1 0031 TCd1 C16200 162
    Berryllium Copper C112 CuCo2Be 2.1285 CuCo2Be CuCo2Be CW104C A3/1 TBe0. 6-2.5 C17600

    Brass

    		CZ125 CuZn5 2.022 C2100 CuZn5 CW500L CuZn5 H96 C21000 210
    CZ101 CuZn10 2.023 C2200 CuZn10 CW501L CuZn10 H90 C22000 2200 Z0031 CuZn15 2.024 C2300 CuZn15 CW502L CuZn15 H85 C23000 230
    CZ103 CuZn20 2.025 C2400 CuZn20 CW503L CuZn20 H80 C24000 240
    CZ106 CUZN30 2,0265 C2600 CUZN330 C26009699911.3036

    		 CUZN309 C260096

    		 CUZN309 C2600. 0031 CW505L CuZn30 P-CuZn30 H70 C26000 260
    CZ126 C26100
    H68A
    CuZn33 2.028 C2620 CuZn33 CuZn33 P-CuZn33 H68 C26200 262
    CZ107 CuZn36 2.0335 C2680 CuZn33 CW506L H65 C26800 268
    CuZn36 C2700 CuZn36 C27000 270
    CZ108 CuZn37 2.0321 C2740 CuZn36 P-CuZn37 H63 C27400 274
    C2720 CuZn37 CW508L C27200 272
    CuZn40 2. 036 C2800 CuZn40 CW617N H62 C28000 280
    CZ109 CuZn40 2.036 C2801 CuZn40 CW617N H60 C28000 280
    DCB1 G-CuZn37Al1 2.0595.02 YBsC3 CuZn37Al1-C CuZn40Y40 G-CuZn38Pb2 C85800 858
    G-CuZn25Al5 2.0598.03 HBSC4

    CuZn25Al5Mn4Fe3-C

    		 CuZn19Al6Y20 C86200 862
    HTB1 G-CuZn34Al2 G-CuZn34Al2 HBSC1

    		6

    CuZn32Al2Mn2Fe1-C

    		 CuZn30AlFeMn

    G-CuZn38Al1Fe1Mn1

    		 C86400 864
    CZ118 CuZn36Pb1. 5 2.0331 C3501 CuZn35Pb1 CW625N CuZn35Pb2 P-CuZn35Pb2 C34000 340
    CZ119 CuZn36pb1.5 2.0331 C3560 CuZn36pb1.5 CuZn35Pb2 HPb63-3 C34500 345
    CZ124 CuZn36pb3 CuZn36pb3 CuZn36pb3 C34700 347
    CuZn37pb0.5 2.0332 CuZn37pb0.5 CuZn37pb0.5 HPb63-0.1 C34900 349
    CZ120 C3713 HPb60-2 C36000 360
    CZ123 CuZn39Pb0.5 CuZn39Pb0.5 C3501 CuZn37Pb1 CuZn39Pb0. 8 P-CuZn39Pb1 C36500 365
    CuZn32pb2 C3771 CuZn32pb2 CuZn32pb2 HPb59-2 C35300 353
    CZ129 CUZN38PB1.5 CUZN38PB1,5 C3710 CUZN38PB1 CUZN38PB1777777777777777777777777777777777777777777777777777777777777777777777779н.0031 370
    Z120 CuZn39Pb2 2.038 C3771 CuZn39Pb2 CuZn39Pb2 P-CuZn40Pb2 C37700 377
    CZ122 CuZn39pb3 2.038 C3710 CUZN39PB3 CUZN39PB3 CUZN39PB3 HPB59-1 C37800 378
    C3603 HPb58-2. 5 C38000 380
    CZ121/3 CuZn39Pb3 2.0401 C3604 CuZn39Pb3 CuZn39Pb3 C38500 385
    .0031 C4640 CuZn38Sn1As CuZn38Sn1 P-CuZn39Sn1 C46400 46

    		036

    		036

    		 464 PB101 CuSn4 2.1016 C5102 CuSn4 CW451K CuSn6P QSn5-0.2 C51100 511
    PB102 CuSn6 2.102 C5191 CW452K C51900 519
    PB104 CuSn8 2.103 C5212 CuSn8 CW453K CuSn9P P-CuSn8 C52100 521
    CT1 G-CuSn10 2. 1050.01 CuSn10-C CuSn8 G-CuSn10 C 907
    PB2 G-CuSn12 2.1052.04 CuSn12-C CuSn12-C G-CuSn12 C91700 917
    PB1 CuSn10P CuSn10P CuSn11P-C CuSn10P

    Алюминий Бронза

    		CuAl5As CuAl5As CuAl5As CuAl6 P-CuAl5 C60800 608
    CA104 CuAl10Ni5Fe4 2.0966 C6301 CuAl10Ni5Fe4 CuAl9Ni5Fe3 P-CuAl10Ni5Fe5 C63000 630

    Silicon Resd Brass

    		G-CuZn15Si4 2. 0492.05 SzBC2 CuZn16Si4-C CuZn16Si4-C C87500 875
    SCB3 G-CuZn33Pb 2.0290.01 YBsC2 CuZn33Pb2-C CuZn33PbY20 G-CuZn34Pb2
    Leaded Tin Bronze LB2 G-CuPb10Sn 2.1176.01 LBC3 CuSn10Pb10-C CuSn10Pb10 G-CuPb10Sn10 C93700 937

    Как заказать нестандартные профили из латуни, бронзы и нейзильбера

    Как заказать нестандартные профили из латуни, бронзы и нейзильбера

    Как заказать нестандартные профили из латуни, бронзы и нейзильбера

    Опубликовано в Архитектурные металлы, Латунные профили , Профили из бронзы, Профили из никеля

    Приобретение профилей из латуни, бронзы и нейзильбера на заказ — это относительно простой процесс, который можно упростить, предоставив следующую информацию в «Запросе предложения».



    1. Количество.   Укажите в таких единицах, как фунты, штуки или погонные футы.
    2. Сплав. Сплав предпочтительно обозначать по Единой системе нумерации металлов и сплавов (УНС). Архитектурная бронза — C38500; Никель-серебро — C77600, например. Завод, конечно же, распознает традиционную номенклатуру и исторические обозначения сплавов красного металла. Если вы не уверены, какой сплав подходит для вашего применения, спросите. (См. раздел «Номенклатура латуни, бронзы и нейзильбера» в этом блоге или посетите веб-сайт www.copper.org, чтобы узнать об обозначениях кованых медных сплавов Ассоциацией развития меди.
    3. Чертеж формы или заданное сечение . Заводам потребуется печать с полными размерами, прежде чем указывать инструмент и продукт для нестандартной формы. Для обычных форм, таких как прямоугольники, углы и тройники; допустимы соответствующие номинальные размеры. Mills примет эскизы и другие описания нестандартных форм, но может взимать плату за полноразмерные отпечатки, прежде чем продолжить. Mills не может спроектировать ваш продукт, а только сделать его более эффективным для экструзии.
    4. Допуски на размеры . Стандартные заводские, коммерческие заводские или стандартные допуски ASTM будут применяться, если специальные значения не указаны на распечатке и не согласованы заводом и покупателем в письменной форме.
    5. Длина.   При определении длины приобретаемого профиля необходимо учитывать несколько важных соображений. (Мы будем иметь дело только с теми, которые влияют на пользовательские и стандартные архитектурные формы):
      1. Определенные длины. Указывает, что каждый стержень будет иметь определенную длину с установленными допусками по длине; например: 12’-0”, 16’-7-1/2” или 10,250”. (Это наиболее распространенное обозначение длины)
      2. Несколько длин. Указывает, что стержни будут разрезаны на кратные базовой длины; например: базовая длина 6 футов может поставляться в размерах 6 футов, 12 футов или 18 футов с учетом установленных допусков по длине, и в любую партию могут быть включены различные кратные длины по усмотрению комбината.
      3. Случайные длины. Стандартные длины без указания предпочтительной длины.
      4. Длина запаса. Определенные одинаковые длины в соответствии с установленными стандартами длины для обычных продуктов, произведенных и заготовленных заранее. Обычные формы, такие как прямоугольники, углы, тройники и т. д., имеются в наличии длиной 16 футов. Пороги лифта имеются в наличии длиной 7, 8 и 10 футов. Накидной рельс имеется в наличии длиной 20 футов.



    Другие аспекты заказа :

    Допуски на отгрузку экструдированного продукта варьируются от завода к заводу. Это важное соображение, которым часто пренебрегают. Фабрики обычно поддерживают и практикуют допуски на отгрузку от +/-15% до +/-30%, в зависимости от веса. Для заказов весом менее 300 фунтов допуск может быть увеличен на +/-35% или на дополнительную длину.

    Завод может взимать дополнительную плату за точное количество штук или определенные минимальные количества.



    Нестандартные штамповки из латуни, бронзы и нейзильбера термической обработке на заводе не подлежат. Обозначение отпуска по умолчанию соответствует ASTM M-30, что означает «только горячее прессование». Поверхность изделия из архитектурных профилей обозначается как «фрезерованная».



    Свяжитесь с заводом напрямую, чтобы обсудить специальные спецификации, такие как ASTM, ASME, SAE и т. д. Любая информация о готовом изделии может оказаться полезной. Любые требования к испытаниям следует обсудить с заводом до размещения заказа. Сертификаты продукции (кроме простых химических веществ) обычно предлагаются по номинальной стоимости



    Заводы предоставляют подходящие коробки или ящики для транспортировки. Свяжитесь с вашим заводом для особых требований. Вес, длина и потенциал гнездования учитываются при выборе бокса. Ящики должны быть снабжены крышками и скобами, подходящими для транспортировки.



    Вся продукция отгружается на условиях FOB MILL, и покупатель несет ответственность за все транспортные расходы, если только покупатель и завод не договорились заранее.
