Самодельный и мобильный угольный кузнечный горн

Главная » МЕТАЛЛУРГИЯ » КУЗНЕЧНОЕ ДЕЛО

Рубрика: КУЗНЕЧНОЕ ДЕЛО

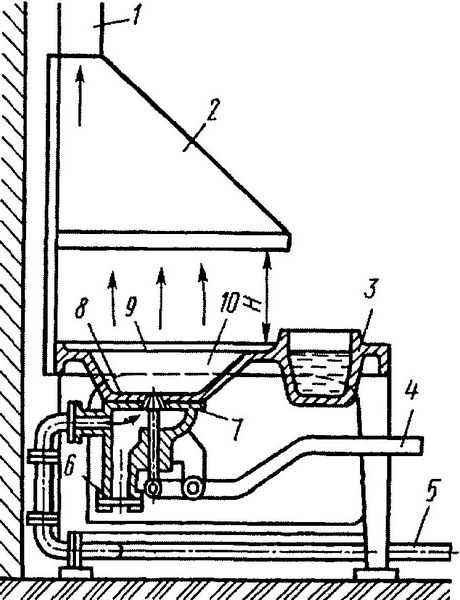

Уважаемые посетители сайта “Самоделкин друг” из представленного материала вы узнаете, как самостоятельно сделать мобильный кузнечный угольный горн своими руками.. Кузнечный горн предназначен для нагрева металла, чтобы он принял пластичное податливое для последующей ковки состояние. В данном случае представлен горн угольного типа, тоесть главным видом топлива является древесный либо каменный уголь. В качестве основания сварена станина из профиля квадратного сечения, ножки имеют поворотные колесики с тормозами, что позволяет перемещать кузнечный горн по мастерской или же гаражу непосредственно во время его работы. Рабочая зона под очаг с углем сделана в форме трапеции, так же установлен колосник, поддувало и зольник с удобной педалькой сброса золы (см фото ниже) Рабочая зона зацементирована огнеупорным цементом, сделано это во избежание перегрева листового металла из которого сделан сам горн.

Нагнетание воздуха жерло горна осуществляется при помощи системы соединенных между собой нержавеющих труб и улитки с электродвигателем, который собственно и нагнетает воздух вращением лопастей крыльчатки установленной в алюминиевой улитке. Раздобыть такую штуку довольно просто, автомобили оснащаются  аналогичными, на крайний случай можно просто подсоединить обычный фен для волос.

И так, давайте рассмотрим, как устроен мобильный кузнечный горн.

Материалы



  1. листовой металл 2-3 мм
  2. профиль квадратного сечения
  3. огнеупорный цемент
  4. улитка (для нагнетания воздуха)
  5. болты, гайки
  6. поворотные колеса 4 шт
  7. труба под диаметр сопла улитки
  8. переходник

Инструменты

  1. сварочный инвертор
  2. УШМ
  3. дрель
  4. напильник
  5. шпатель
  6. гаечные ключи
  7. измерительный инструмент
  8. струбцины

Пошаговая инструкция по изготовлению мобильного угольного кузнечного горна своими руками.   Для начала понадобиться лист стали толщиной не менее 2-3 мм Улитка для нагнетания воздуха в жерло горна. Металлический профиль. Поворотные колеса 4 шт.  Огнеупорный цемент.  Инструменты и приспособления.  Разметка.  Металл резать можно как УШМ, так и лобзиком с полотном по металлу.  Предварительно место спила смазать машинным маслом.  Изготовление трапеции жерла горна.   Подсоединения воздуховодной системы.  Установка поворотных колес.  Огнеупорная шпаклевка.   Излишки после застывания убираются при помощи УШМ.  Дополнительно изготавливается окно для удаления золы.  Педаль.  Педальку привариваем к люку.  Вот так она выглядит.  в открытом положении.  Устанавливается улитка.  Далее происходит цементирование рабочей зоны горна огнеупорным цементом. Вот такой мобильный кузнечный горн получился.



1 Point

Хорошая оценка Плохая оценка



Рейтинг

( Пока оценок нет )

КУЗНЕЧНЫЙ ГОРН

Понравилась статья? Поделиться с друзьями:

Как сделать кузнечный газовый горн своими руками?

 Подписаться на RSS

Категории блога

Архив

  • Март, 2020
  • Ноябрь, 2019
  • Август, 2019
  • Апрель, 2019
  • Март, 2019
  • Декабрь, 2018

Поиск по блогу

 Апр 10, 2017

 Ковка: технология

Джеймс Райзер. сокращенный перевод с английского Павла Якунина.

После того, как я изготовил себе угольный кузнечный горн, я столкнулся с проблемой покупки самого угля. Оказывается в Таксоне(штат Аризона) чертовски трудно купить уголь! Поэтому я взялся за постройку малого газового горна. Я решил сделать его небольшим, компактным и разборным. Конструкцию горелки я взял с сайта знаменитого кузнеца Рона Рейла

Горн я изготовил из 8-ми огнеупорных блоков(в принципе достаточно и семи).

Для изготовления горна я использовал огнеупорные блоки размерами 9 х 4 1\2 х 2 1\2 дюйма, весьма легкие по весу и легко поддающиеся обработке. Снимки внизу показывают, как я составил из этих блоков корпус горна, как я обработал блок составляющий заднюю стенку горна. Блоки боковых сторон были немного укорочены, чтобы не было выпирающих граней. Для обработки я использовал простую ножовку. Потом, подобно древним камнетесам, я притер грани блоков друг к другу, чтобы не было больших щелей между ними. Маленький огнеупорный порожек впереди способствует поддержанию более высокой температуры внутри горна.Для его изготовления можно использовать обрезок от блока.















Я написал Рону Рейлу и он посоветовал мне сделать вырез в задней части горна. Это способствует лучшей вентиляции и позволяет нагревать более длинные части металлических заготовок.

На этом снимке показан горн до модификации задней стенки и без верхней крышки.На правой боковой стенке можно заметить отверстие для газовой горелки.

Это изображение показывает, как я начинал делать отверстие под горелку, просто проворачивая обрезок трубы в теле блока.Да, если не хочешь платить за готовый фабричный горн- придется потрудиться :-)

И вот готовая сборка. …

Этот снимок показывает как я испытывал горн.В конечном варианте я сделал рамку из металлического уголка, чтобы фиксировать конструкцию. А кирпичики-то действительно прекрасные! Я спокойно мог держать свою ладонь на поверхности блоков даже после довольно длительной работы горна.

Горн в работе…
Конструкция пока что шаткая, но зато видно, как все устроено.

Ниже показана готовая констукция.Все установлено на стальной платформе, к которой приварены стальные уголки каркаса.Изображение правее показывает горелку в сборе.

Note:

Вот результат моего следующего эксперимента, который я признал излишним. Я установил воздушный компрессор с ножным включателем и вертикальный обрезок трубы с вентилем, который служит во-первых, для подачи воздуха к горелке когда компрессор выключен, а во-вторых, для регулировки воздушного потока при включенном компрессоре. Закрытый вентиль соответствует максимальной мощности компрессора. Но, повторюсь, эту конструкцию я посчитал излишней и даю ее просто для общего развития.

Примечания переводчика:

Таких прекрасных, легко поддающихся обработке огнеупорных блоков я не встречал, но вполне можно обойтись и обычным шамотным кирпичом (его можно определить по светло-желтому песчаному цвету) или даже простым обожженым красным кирпичом для печей.Отлично будет работать.Так красиво обрабатывать наши русские кирпичи тоже не обязательно.Достаточно составить из них подходящую вам по размерам конструкцию.Будет потяжелее, но вам ее не за плечами таскать.Можно применить обрезок асбестоцементной трубы подходящего диаметра.А вообще, я просмотрел несколько сайтов, владельцы которых делали себе газовые горны, и понял, что никаких жестких рамок нет- все зависит от вашей фантазии, подручных материалов и примерного расхода газа, который вы можете себе позволить. Предвидя вопросы по поводу конструкции горелки, я посетил сайт Р.Рейла и скачал чертеж горелки и ее фото. Пользуйтесь — Рейл рекомендует.

Как построить угольную кузницу с нуля

  • Вы здесь:
  • Главная
  • Блог
  • Обучение и уроки
  • Как построить угольную кузницу с нуля

Сборные или сварные кузницы — это прекрасно, но не у всех есть время, средства или навыки, необходимые для постройки причудливой кузни. В этой статье вы узнаете, как построить угольную кузницу, используя два чертежа угольной кузницы, где все, что вам действительно нужно, — это труба, подача воздуха и безопасный сосуд для содержания вашего огня.

Если вы новичок-кузнец, который впервые учится строить угольную кузницу, или опытный ветеран, который ищет проект ковки своими руками на выходных, эти простые методы помогут вам быстро освоить металлообработку!

Кузница для деревянных контейнеров

Более дешевая и простая самодельная угольная кузница состоит в том, чтобы создать судно из дерева, камня или кирпича и песка. Другие материалы, которые вам понадобятся:

  • Рабочий стол (высота стоя)
  • Стальная труба
  • Источник воздушного потока
  • Источник воздушного потока
  • Уголь

Вот демонстрация процесса. Узнайте больше о том, как создать свою первую угольную кузню:

Самое важное, что нужно помнить, изучая, как построить угольную кузню, это то, что вам нужна принудительная подача воздуха, чтобы нагнетать кислород в ваш огонь. Кислород — это топливо, которое заставляет огонь гореть, а подача воздуха повысит температуру угольного огня до такой степени, что металл расплавится. Старый добрый пылесос с функцией выдувания идеально подойдет, но также подойдет фен или любой другой воздушный насос. Все самодельные кузницы требуют какой-либо подачи воздуха, так что имейте это в виду, когда будете проектировать свою!

Как построить горн для угля — Деревянный контейнер

Установите две пилы или свой рабочий стол снаружи на твердой земле. Этот стол обеспечивает прочную основу для деревянного контейнера, поэтому он должен выдерживать небольшой вес и, конечно же, плавящуюся груду угля. Вы действительно не хотите, чтобы этот щенок шевелился, когда вы ковали горячий металл.

Деревянный контейнер должен быть довольно большим, по крайней мере, 2 х 3 фута, и будет иметь пять сторон, оставляя верх открытым. Некоторые ящики могут быть разборными и складными, если у вас мало места, но простой, но прочный ящик подойдет. Стыки должны быть достаточно плотными, чтобы песок не высыпался. Завершите коробку, вырезав круглое отверстие того же диаметра, что и ваша труба, на одной из коротких сторон.

Стальную трубу необходимо обрезать до приемлемого размера, который может быть примерно такой же длины, как вы сделали контейнер. Если длина слишком длинная, воздуху будет трудно добраться до огня, но слишком короткая приведет к тому, что огонь будет слишком близко к деревянному ящику. Вставьте трубу наполовину в контейнер через просверленное отверстие, оставив половину трубы вне коробки. Прикрепите конец трубы, который находится снаружи коробки, к шлангу пылесоса или к любому источнику воздуха, который у вас есть, используя деревянную доску для стабилизации и герметизации изолентой.

Найдите несколько больших камней, которые могут выдержать высокую температуру, или несколько кирпичей, которые будут использоваться для стабилизации трубы и создания грубого «огненного котла». Они также помогут создать стену между вашим огнем и деревянным контейнером. Не используйте бетон.

Постройте конструкцию вокруг трубы из камней и песка, которая будет держать трубу в горизонтальном положении Используйте несколько других камней или кирпичей. вокруг контейнера, чтобы равномерно распределить вес.Заполните оставшуюся часть коробки песком, оставив округлую канавку перед трубой.Разожгите костер, включите подачу воздуха, чтобы начать вдувание кислорода, и как только он станет достаточно горячим , вы готовы добавить уголь. Прежде чем вы это узнаете, вы научились строить угольную кузницу!

Ваша простая кузница может довести железо почти до температуры плавления.

Уголь горит очень жарко, когда заправлен кислородом. На самом деле, он горит достаточно сильно, чтобы превратить железо в красный цвет, что идеально подходит для того, чтобы придать ему форму.

Кузница для металлических контейнеров

Более сложный, но все же простой способ построить своими руками угольную кузницу — использовать металл в качестве основного контейнера для огня. В отличие от деревянного метода, вам не нужно будет использовать песок или камни, но вам, возможно, придется немного знать сварку, чтобы узнать, как построить угольную кузницу из металла. Вам также понадобится:

  • Металлические ножки или козлы
  • Котел из сверхпрочной стали
  • Вертикальная труба и зольник
  • Горизонтальная труба для притока воздуха
  • Источник воздуха
  • Изолента
  • процесс. Узнайте больше о том, как построить угольную кузницу из стального контейнера:

    Как построить угольную кузницу из металлического контейнера

    Как и в случае с деревянной моделью, металлу нужен прочный способ, чтобы поднять его в вертикальное положение. высота. Вы можете приварить ножки или использовать козлы, которые очень устойчивы. Вы можете купить большой стальной контейнер, не использовать оцинкованную сталь или найти стальной предмет в форме чаши, который можно разрезать и сварить в соответствии с вашими потребностями.

    Топка должна быть изготовлена ​​из сверхпрочной стали, так как именно там будет самая горячая часть вашего угля. Он должен быть как можно более плоским, чтобы максимизировать тепло, и должен пропускать поток воздуха от вашего источника. Вы можете накрыть топку проволочной сеткой, чтобы предотвратить попадание угля.

    Вам также понадобится вертикальная труба для отвода пепла и горизонтальная труба для этого важного потока воздуха. Прикрепите их к нижней части вашей котелка. Горизонтальная труба должна быть оснащена зольником, который, по сути, представляет собой заслонку, которая удерживает воздух, но при опускании позволяет золе падать. Если сделать у него длинный тяжелый хвост и прикрепить его проволокой, гравитация будет удерживать его на месте.

    Как и в случае с деревянной конструкцией, прикрепите горизонтальную трубу к пылесосу с помощью стабилизирующей деревянной доски и изоленты, разожгите огонь и добавьте уголь. Некоторые части этой кузницы можно будет использовать повторно для нескольких проектов, но со временем может потребоваться замена проволочной сетки.

    Независимо от того, как вы решите начать свои проекты по металлообработке своими руками, теперь вы знаете, как построить угольную кузницу из дешевых и легкодоступных материалов!

    20 чертежей самодельных кузниц и руководств для каждого уровня навыков

    Автор: Эшли Зиглер
    |

    Если вам нравится ковать металлы и делать свои собственные ножи, топоры или молоты, возможно, стоит потратить время на создание кузницы дома, чтобы вы могли совершенствовать свои навыки (или просто поиграть, если это что вы хотите сделать).

    Несмотря на потрясающую работу, кузницу на самом деле довольно легко сделать. Ознакомьтесь с некоторыми интересными планами и учебными пособиями, чтобы вы могли создать свою собственную самодельную кузницу.

    Суповая банка

    Источник

    Эта самодельная кузница настолько проста, насколько это возможно, и ее основная часть — банка для супа.

    Несмотря на то, что кузница простая и маленькая, человек, который ее построил, смог использовать ее для изготовления небольшого ножа.

    Как сделать суповую кузницу по инструкциям

    Пропановая кузница

    Источник

    Существует множество различных способов сделать пропановую кузницу, и это лишь один из них.

    Ознакомьтесь с пошаговыми инструкциями (с картинками) по созданию этого на Imgur.

    Самодельная пропановая кузня от Imgur

    Легко переработанная кузня для гриля

    Источник

    Чтобы сделать эту кузницу, вам понадобится старый гриль.

    Вы можете использовать гриль, который есть у вас дома (но только если вы не планируете снова на нем жарить), или взять его в комиссионном магазине или на свалке.

    Как сделать угольную кузницу из старого пропанового гриля из войлочного магнита

    Газовая кузня для огнеупорного кирпича

    Источник

    Вам не обязательно красить и персонализировать свою кузницу, как это сделал этот человек, но это точно не повредит.

    Вы можете сделать эту кузницу всего за несколько шагов, используя огнеупорные кирпичи.

    Как построить кузницу (газ) по инструкциям

    Изготовленная на заказ кузница

    Источник

    Когда дело доходит до изготовления кузни, не существует универсального плана, поэтому так много людей делают свои собственные потребности.

    Если вам нужна небольшая помощь в изучении того, как сделать кузницу, которая работает на вас, посмотрите это видео на YouTube, чтобы получить некоторые рекомендации.

    Моя кузнечная пропановая кузница Build от Makin Sumthin from Nuthin/YouTube

    Кирпичная кузница

    Источник

    Создание кузницы из кирпичей — хороший способ получить прочную конструкцию, которая никуда не денется.

    Более того, кирпичная кузня более эстетична, чем некоторые другие самодельные кузницы, так что вы можете держать ее на заднем дворе, и она не будет бельмом на глазу.

    Самодельная кузница от ThisWoodwork/YouTube

    Большая дровяная кузня

    Источник

    Вот еще один отличный пример кузницы, сделанной из выброшенного танка.

    Этот бак разрезан на две части. Это уникальный и эффективный способ сделать работающую кузницу.

    Самодельная кузница, завершенная часть. 2 by Simply Gridless/YouTube

    Кузница для тормозных барабанов

    Источник

    Вы когда-нибудь задумывались построить кузницу с использованием тормозного барабана?

    Это действительно простой проект «сделай сам», который интересно делать и который отлично работает.

    Как сделать кузницу для тормозных барабанов из Instructables

    Кузница для сверхгорячего пропана

    Источник

    Если вам интересно, как сделать кузнечную кузницу, вот она.

    Это еще одна пропановая модель, но она предназначена для очень, очень горячего нагрева и подходит для больших кусков металла для более крупных проектов.

    Самодельная кузница на пропановом газе для кузнечного дела от Rick Rabjohn/YouTube

    Высокая и сильная кузня

    Источник

    Эта металлическая кузница требует на несколько шагов больше, чем некоторые другие модели, но работает она очень хорошо.

    Для этой кузницы вы сжигаете уголь вместо дерева, что немного легче поддерживать в процессе.

    Самодельная угольная кузница от Гильдии кузнецов

    Базовые чертежи ковки

    Источник

    Если вы просто хотите поиграть, эти чертежи базовой кузницы идеальны.

    Нет необходимости строить что-то необычное, если вы только начинаете, достаточно простого плана.

    Как сделать простую кузнечную кузницу из Storm the Castle

    Кузнечная кузница

    Источник

    Эта кузница разработана специально для кузнечных работ, таких как ножи.

    Вы можете воссоздать эту кузницу всего за шесть шагов, используя руководство от Instructables.

    Как сделать Кузницу Кузнеца из Instructables

    Высококачественная Кузница

    Источник

    Вот еще одна версия пропановой кузни, но она выглядит очень качественно благодаря покраске.

    Строитель этой кузницы делает важное замечание, что любой, кто пытается сделать это дома, должен быть удобным и иметь опыт работы с пропаном.

    Как сделать кузню на пропане из Instructables

    Компактная кузня

    Источник

    Помимо того, что кирпичная кузня выглядит лучше, чем другие кузницы, ее также можно сделать для небольших помещений.

    Эта кирпичная кузня спроектирована так, чтобы быть очень компактной, но размер не умаляет ее мощности.

    Самодельная кузница из Instructables

    Надежная газовая кузница

    Источник

    Эта газовая кузница сделана из надежно сложенного огнеупорного кирпича.

    Идеальный размер для изготовления ножей и лезвий.

    Как сделать самодельную мини-кузницу с TheGeekPub/YouTube

    Кузнечная кузница

    Источник

    Вот отличная самодельная кузня, которую вы можете использовать для вдохновения в своем собственном проекте.

    Он сделан из старого кислородного баллона и облицован цементной арматурой для контроля огня и тепла.

    Самодельная кузнечная кузница от HomemadeTools

    Высокая стоячая настольная кузня

    Источник

    Вместо огромной кузницы рассмотрите вариант встроенного небольшого стола.

    Для этого не нужно много деталей, и это очень легко сделать. Проверьте Выбор Галки, чтобы узнать больше об этом.

    Самодельная кузница из игры «Выбор галки»

    Переносная кузнечная кузница

    Источник

    Эта переносная кузнечная кузница отлично подходит, если вы используете ее лишь изредка и хотите хранить подальше.

    Он по-прежнему достаточно велик для больших проектов, но при этом достаточно компактен, чтобы его можно было легко убрать между использованиями.

    Самодельная переносная кузнечная кузница из Brilliant DIY

    Наземная кузня

    Источник

    Кузню не обязательно делать из воздушного резервуара или другой крупной конструкции, ее можно сделать и на земле.

    Вам понадобятся камни или кирпичи, чтобы окружить его, но вы можете построить кузницу, которая очень похожа на кострище на заднем дворе.
