Как выполнить обвязку фундамента арматурой?

В отличие от вязки сварка не столь надёжный метод. Размеры фундамента в этом случае не имеют никакого значения, так как необходимо сваривать много точек и не факт, что сварка получится надлежащего качества. Во время сварочных работ материал разогревается до очень высокой температуры, при этом у материала меняется химический состав, теряется прочность на сгибах возникают разрывы от даже небольших нагрузок.

К тому же существуют строительные материалы, которые просто не предназначаются для сварочных работ. Метод вязания более простой, быстрый, надёжный и что не мало важно дешёвый. Нужно знать определённые основы, например, какие необходимо иметь инструменты, и каким образом происходит вязание.

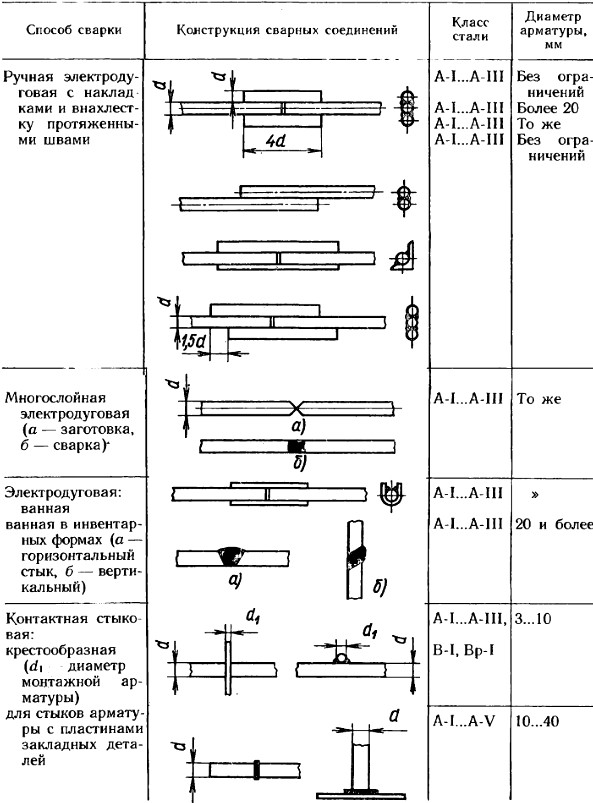

Сварка или обвязка

На первоначальном этапе закладки усиливающих элементов, при возведении предварительного каркаса, скелета армирующего пояса, можно воспользоваться сварочным аппаратом. Это существенно ускорит монтажные работы. Они проводятся методом прихватки при помощи сварочного оборудования на малых токах, до 150 ампер. Поле установки направляющих, так называемых троллей, стыки арматуры полностью связывают специальной проволокой, вручную или механическим способом.

Важно: не рекомендуется проводить весь монтаж с помощью электросварки. Это связано с хрупкостью стыков, а также преждевременной коррозией прутьев и сварочного шва.

Сталь класса А-3 имеет два ребра жёсткости, которые во время сварки очень легко повредить (расплавить). Из-за этого ухудшаются несущие способности сечения арматуры. Например, 12 мм прутья будут столь же эффективны в бетоне, как металл диаметром 10 мм. Такого допускать нельзя.

Кроме того, использование сварочных работ при армировании в ленточном фундаменте не оправдано, сильно сэкономить не удастся. Не стоит рисковать несущими параметрами каркаса, ускоряя сроки сдачи объекта или облегчая себе работу.

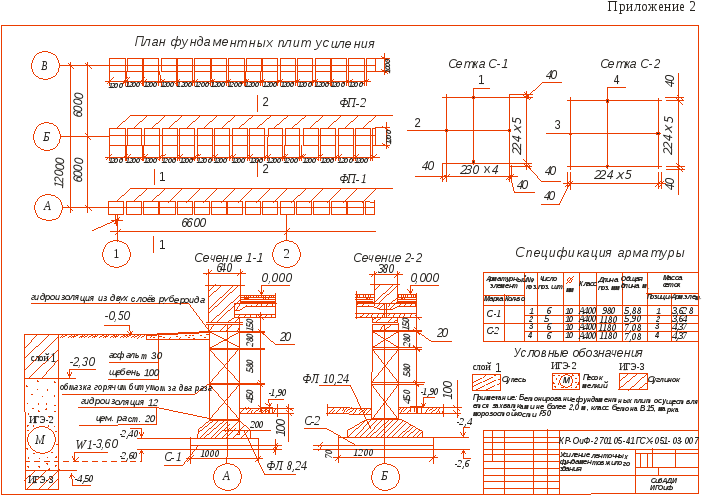

Типичные схемы армирования.

Ленточный фундамент

Перед тем, как сделать каркас из арматуры для ленточного фундамента, необходимо учесть основные ошибки самостоятельных застройщиков:

• прямые прутки в углах соединены перехлестом;
• каркасы стоят на подбетонке на вертикальных стержнях;
• в сечении бетонной конструкции арматуры меньше 0,1%;
• не обеспечен боковой защитный слой, прутки соприкасаются на отдельных участках с опалубкой.

Нельзя армировать углы ленточного фундамента простым перехлестом прутков. Армирование производится по специальным схемам анкеровки, представленным ниже.

При армировании ленты следует учитывать особенности этого фундамента:

• при бетонировании МЗЛФ связать арматурный каркас можно внутри опалубки, используя стержни, хомуты и анкеры;
• ленты глубокого заложения армируются перед монтажом щитов, так как проникнуть внутрь опалубки не сложно;
• каркасы можно изготовить в пятне застройки, разместить их по месту в опалубку, после чего, усилить Г-образными или П-образными анкерами в углах;
• подбетонка снижает минимальный размер защитного слоя бетона у подошвы конструкции с 5 см до 2-3 см, для создания нижнего защитного слоя используются специальные пластиковые подставки – “стаканы”;
• при наращивании продольных прутков необходимо обеспечить нахлест от 20 диаметров арматуры, но не менее 25 см;
• запрещено укладывать нижний пояс на камни, кирпичи, обрезки арматуры, допускаются исключительно пластиковые или бетонные прокладки;

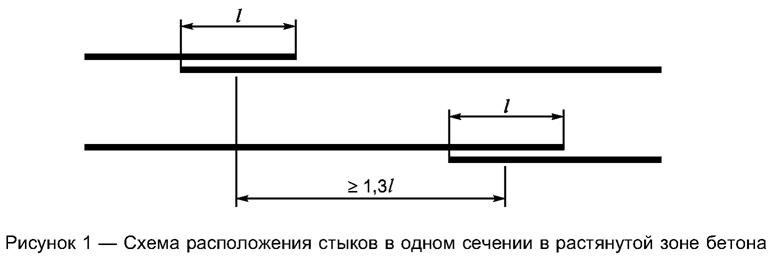

• соединения арматуры внахлест должны быть разнесены в разбежку, так чтобы в одном сечении не соединялось более половины сечения всей продольной арматуры.
• существует минимальный процент содержания арматуры в поперечном сечении ленточного фундамента, равный 0,1%;

Схемы армирования углов ленточного фундамента.

Важно! Хомуты (поперечные горизонтальные и вертикальные прутки) необходимы в основном для придания каркасам необходимой пространственной геометрии. Поэтому арматура считается конструкционной, не испытывает нагрузок при эксплуатации. Диаметр принимается равным 6 и 8 мм для длины менее 80 см и более 80 см, соответственно.

Обвязка фундамента арматурой: общие правила

Процедура вязки арматурного каркаса необходима для обеспечения жесткости подобной конструкции. Поэтому эту работу (вязку) нужно выполнять очень тщательно. Ведь от перекосившегося каркаса не будет никакого толка (уменьшится несущая способность фундамента).

Для вязки каркаса используют особую проволоку, приобретаемую на метраж, из расчета: 30 сантиметров проволоки на одно сопряжение арматурных прутов.

Кроме того, вязка арматуры фундамента выполняется еще и с помощью сварки. Только в этом случае на строительство каркаса расходуют особую арматуру, маркируемую литерой «С». Арматура иного типа под воздействием сварки просто потеряет расчетную жесткость.

Впрочем, для обвязки точек сопряжения арматурного каркаса можно использовать и обычный хомут из полимера, который хорошо знаком всем сборщикам компьютеров и коммуникационных сетей – им фиксируют жгуты проводов внутри корпуса или коммутационного шкафа.
Только в этом случае после заливки фундамента его нужно оставить в покое на 10-14 дней – до полной трансформации раствора в цементный камень.

Проволока

Для арматурных каркасов необходимо использовать проволоку, выпущенную по ГОСТу 3282-74, где обозначается, что этот материал классифицируется по нескольким позициям.

1. Способ обработки: необработанная или отожженная.
2. Точность обработки.
3. Сопротивление нагрузкам.
4. С защитным цинковым покрытием или без такового.

Диаметр изделия варьируется в диапазоне 0,16-10 мм. Она может иметь черный цвет или стальной. Так как нас интересует вязальная проволока, то есть, мягкая с большим циклом изгибания, то лучше выбирать отожженный вариант.

Кто — то может сказать, что оцинкованная проволока прослужит долго, и с этим никто спорить не будет. Но она дороже обычной, к тому же внутри затвердевшего бетона коррозийные процессы практически не происходят.

Для вязки армирующего каркаса для фундаментных конструкций используется проволока диаметром 1,2 — 1,4 мм, реже 1,8, если только диаметр арматурных прутьев выбран для каркаса самым большим (18 мм).

Вязка крючком

Исполнение крючка для этих целей может быть различным, не это столь важно. Смысл заключен в наличии крюка как такового, потому что с помощью него продевается проволока. Правила вязки арматуры для фундамента схематически показаны на рисунке.
Обратите внимание на последовательность действий:

1. Согните проволоку пополам;
2. По стрелке, как на рисунке, заведите ее в позицию для продевания;
3. Засуньте крючок в петельку, которая будет сейчас заводится;
4. Проденьте петлю крючком внутрь между свободными концами проволоки;
5. Не вынимая крючка, крутите до затяжки, но не пережимайте;
6. Готово!

Способы вязки арматуры

Перед тем как использовать арматуру для обвязки каркаса фундамента, потребуется ее подготовить, ведь просто класть прутья нельзя. Сделать это можно несколькими способами. Следует рассмотреть каждый из них подробно, чтобы определить, какой является наиболее оптимальным и какой следует использовать.

Вариант вязки №1

Итак, первый способ предусматривает использование сварки. Он является самым простым вариантом вязки арматуры. В ходе него требуется использовать:

• сварочный аппарат;
• арматурные стержни сечением 10-16 мм.

Чтобы начать вязать арматуру таким способом, потребуется выложить ее так, чтобы образовалась сетка. Потом все соединения прутьев привариваются аппаратом.

Распространенная схема армирования фундамента.

Делать это необходимо аккуратно, чтобы не снизить прочность арматурных стержней. На этом вязка будет завершена. Соответственно, хлопот она однозначно не доставит. При этом выполнить такую работу вы сможете достаточно быстро, так как скрепление прутьев сваркой – это оперативный процесс.

Однако следует учесть, что такой вариант вязки имеет ряд недостатков. Из-за того, что на прутья воздействует высокая температура при электросварке, они все-таки частично теряют свои высокие эксплуатационные свойства. Кроме того, при заливке бетона или в ходе его уплотнения сварные соединения могут разрушиться. Также стоит иметь в виду, что гибкость арматурных стержней при использовании этого способа теряется. Поэтому применять его не рекомендуется. Лучше обратить внимание на другие способы вязки. Они, по мнению специалистов в области строительства, являются более приемлемыми.

Вариант вязки №2

Еще один способ вязки – это ручной. Для его проведения используется следующее:

• вязальная проволока;
• специальные крючки;
• арматурные стержни сечением 32 мм.

Схема армирования отмостки.

Последовательность работ по вязке арматуры здесь такая. Сначала отрезается 30-сантиметровый кусок проволоки, затем он складывается пополам и оборачивается вокруг соединения арматурных стержней по диагонали. Далее вдевается крючок в петлю, а потом заводятся свободные концы проволоки в крюк. После этого необходимо поворачивать крючок строго по часовой стрелке до тех пор, пока не будет достигнуто надежное соединение. Но сильно здесь усердствовать не стоит, так как если перестараться с закручиванием, можно порвать проволоку.

Остановиться на таком способе вязки арматуры следует потому, что он обеспечит надежные соединения. А поскольку используется проволока, то создание каркаса из прутьев оптимальных размеров и форм станет легкой задачей. Немаловажным является то, что фундамент с такой арматурой получится максимально прочным. Ведь он будет отличаться высокой гибкостью. А значит, соединения не разорвутся при заливке бетона и его разравнивании.

Вариант вязки №3

Также можно использовать данный способ вязки стальных прутьев, так как он предусматривает использование специальных скрепок (фиксаторов, коннекторов, скоб), выполненных из круглой проволоки. Здесь не требуется использовать специальный инструмент. Применять арматуру можно различного сечения. Вязка тут тоже проводится руками. Необходимо будет фиксировать скобы в местах соединения металлических стержней.

Методы

Вязать арматуру можно разными методами:

1. вручную;
2. при помощи инерционного полуавтоматического крючка;
3. с применением специального вязального пистолета.

Ручная

Схема вязания от инструмента не зависит. Выше описана вязка вручную, то есть при помощи обычного крючка.

Такой инструмент можно приобрести в строительном магазине или изготовить самостоятельно. Его делают из заточенной арматуры. Ручку наплавляют растопленным пластиком.

Сам крючок может иметь практически любой изгиб и длину. Мастер выбирает наиболее удобную для себя конфигурацию крючка опытным путем.

Полуавтоматом

Инструмент, работающий по инерционному принципу, тоже имеет форму крючка. Его применение ускоряет и упрощает процесс. Стоит он недорого, продается в строительных магазинах.

Принцип действия такого инструмента следующий:

• крючком поддевается проволока и с усилием натягивается вверх;
• в это время ножка крючка, имеющая спиральную нарезку и помещенная в пластиковый корпус, проворачивается, скручивая проволоку;
• если после одного такого движения проволочная петля скрутилась недостаточно плотно, снова поддеть петлю крючком и потянуть.

Полуавтомат применяется профессиональными строителями при возведении частных домов.

Использование вязального пистолета

Пистолет – это полноценное строительное оборудование. Он выполняет вязку автоматически.

При создании каркаса пистолет просто подносится к месту соединения, после этого нужно нажать на рычаг или кнопку (в зависимости от модели инструмента).

Пистолет обмотает соединение проволокой, затянет ее и обрежет. Вся процедура занимает несколько секунд.

В видео советы и руководство по обвязке арматуры шуруповертом и крючком:

Как сделать петлю

Весь процесс вязки арматурного каркаса сводиться к вязанию петель в местах пересечения прутьев. Петлю можно делать разными способами (см. схему на рисунке)

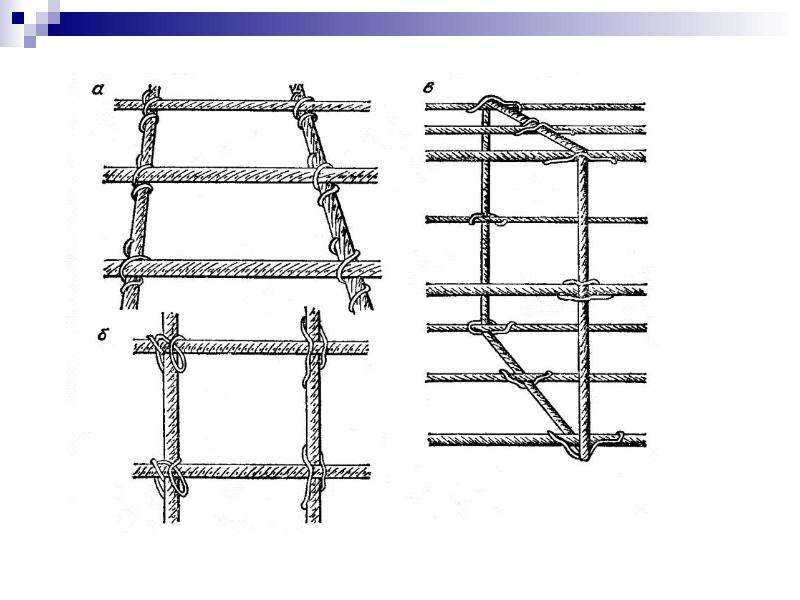

Способы связывания арматуры проволокой

Весь процесс завязывания петли:

1. Отрезаем кусок проволоки сантиметров 20, складываем пополам.
2. Заводим ее под узел пересечения по диагонали.
3. Соединяем концы, обхватывая арматурины.
4. В петлю вставляем крючок и проворачиваем по часовой стрелке, пока прутки не стянутся достаточно плотно, но не следует переусердствовать, чтобы проволока не порвалась.

Схема сооружения арматурной конструкции ↑

Армирование начинается с установки опалубки, внутренняя поверхность которой выкладывается пергаментом, позволяющим в будущем упростить съем конструкции. Создания каркаса производится по схеме: 1. В грунт траншеи вбиваются арматурные прутья длиной равной глубине основания. Следует соблюдать расстояние от опалубки в 50 мм и шаг в 400-600 мм. 2. На дно устанавливают подставки (80-100 мм), на которые нужно уложить 2-3 нитки нижнего ряда арматуры. В качестве подставок вполне сгодятся кирпичи, установленные на ребро.

3. Верхний и нижний ряд арматуры закрепляют вместе с поперечными перемычками к вертикальным штырям. 4. В местах пересечений производят крепление с помощью увязки проволокой или сварки.

Видео познакомит с удобным способом вязки арматуры с использованием шаблона:

Важно! Следует строго соблюдать расстояние до наружных поверхностей будущего основания. Делать это лучше с помощью кирпичей. Это одно из самых важных условий, т.к. металлические конструкции не должны базироваться непосредственно на дне. Их необходимо поднять над уровнем земли как минимум на 8 см.

После установки арматуры остается сделать вентиляционные отверстия и залить бетонный раствор.

Это нужно знать! Вентиляционные отверстия не только способствуют повышению амортизационных характеристик фундамента, но и предотвращают появление гнилостных процессов.

Каким должно быть армирование

При закладке фундамента учитывают запас прочности. Обязательное требование – максимальная устойчивость в отношении климатических, механических факторов.

Каркас фундамента

Требования к арматуре:

• разрешается заменять несущие стержни. Возможно, если нагрузка при расчете не превышает СНИП;
• при верном устройстве каркаса основания, не будет препятствовать заливке;
• при установке арматуры нужно учитывать расчетный шаг;

Антикоррозийное покрытие

• конструкция должна иметь антикоррозийное покрытие;
• не допускаются подвижные «плавающие» соединения стержней на пересечениях каркаса. Относится к любым способам соединения.

Расчет количества арматуры для фундамента

Не редко случается так, что арматуру привезли на строительный участок, а когда начинают вязать каркас, оказывается, что ее не хватает. Приходится докупать, платить за доставку, а это уже дополнительные расходы, которые в строительстве частного дома совсем не желательны.

Для того чтобы такого не случилось, необходимо грамотно произвести расчет количества арматуры для фундамента.

Допустим, у нас есть такая схема фундамента:

Давайте попробуем рассчитать количество арматуры для такого ленточного фундамента.

Расчет количества продольной арматуры

Для того, чтобы рассчитать необходимое количество продольной арматуры для фундамента, можно воспользоваться грубым подсчетом.

Особенности материала

Бетон – это строительный материал, обладающий на начальном этапе полужидкой структурой, и твердеющий при заливке в форму (опалубку). Из него можно изготовить монолитную деталь любой формы и размера, создать стены, перекрытия, опорные конструкции (фундамент). Материал обладает высокой прочностью, долговечностью, хорошо переносит перепады температуры.

Кроме этого, важными достоинствами бетона являются сравнительно низкая цена, а также простота работы с ним. Материал можно замешивать самостоятельно, прямо на площадке, но для больших отливок проще покупать нужное количество готового бетона определённой марки. Это позволит получить качественный материал, соответствующий всем нормам, требованиям ГОСТ и СНиП.

Однако, для того, чтобы выяснить, можно ли варить арматуру для фундамента, надо разобраться с отрицательными свойствами бетона. Прежде всего, он впитывает и попускает воду. Фундамент, находящийся под землёй, приходится гидроизолировать, защищая материал от контакта с почвенной влагой. Это важный момент, так как вода при замерзании расширяется и может разорвать отливку изнутри.

Бетон крошится при замерзании водыИсточник promportal.su

Второй недостаток бетона состоит в разной реакции на внешние воздействия. Он способен выдерживать большое давление, но на растяжение работает очень плохо. Это означает, что длинная бетонная лента легко выдержит любое давление, но усилие, приложенное к центральной точке, станет для неё губительным.

Как производить вязку арматуры для фундамента

Для соединения арматурных стержней в плоский или пространственный каркас, служащий для усиления бетонных конструкций, существует всего два способа: сварка и вязка. Сварка, обеспечивающая высокую скорость устройства каркаса, имеет ряд недостатков. Она ослабляет сечение арматурных стержней, создает в них локальные напряжения. Кроме того, при сезонных подвижках грунта сварные соединения могут разрушиться. Поэтому в частном строительстве при создании таких ответственных конструкций, как фундамент и плиты перекрытия, применяют вязку арматуры своими руками с использованием специального инструмента и вязальной проволоки.

Способы вязки арматуры при сооружении ленточных и плитных фундаментов

Для связывания арматурных каркасов применяют ручной и механизированный инструмент:

• Простой или реверсивный крючок. Такой инструмент чаще всего применяют в частном строительстве при выполнении небольших объемов работ. Технология вязки арматуры, предназначенной для усиления фундамента, требует определенных навыков. Отрезком проволоки, сложенной вдвое, захватывают место пересечения двух и более стержней. Вязальным крючком, вставленным в петлю, захватывают свободный край. При вращении крючка петля стягивается. Проволочные концы направляют внутрь каркаса.
• Крючок, используемый в качестве насадки шуруповерта. Действие подобного инструмента аналогично описанному выше процессу. Отличие – более высокая скорость работы. Обороты патрона шуруповерта – минимальные. Электрическую дрель для этой цели не используют из-за ее инерционности, не позволяющей определить момент окончания затягивания проволочной петли.
• Вязальный пистолет. Использование этого инструмента обеспечивает самую высокую производительность. Но у пистолета есть и недостатки: высокая стоимость, неудобство использования в сложнодоступных местах (в стесненных условиях эффективен только вязальный крючок), неэкономный расход проволоки.

Проволока для вязки

По правилам, установленным стандартами, для вязки арматуры используется отожженная пластичная проволока диаметром 1,0-1,4 мм. Ее конкретная величина определяется диаметром связываемых прутов. Виды отожженной проволоки:

• черная – получают отжигом в воздушной среде;
• светлая – отжиг осуществляется в колпаковых печах в среде инертного газа;
• оцинкованная – самый дорогой вариант, такая продукция имеет коррозионностойкое цинковое покрытие.

Проволока продается в мотках или готовыми отрезками. Наиболее удобный вариант – проволочные изделия с готовой петлей.

При проведении малого объема работ с целью экономии может использоваться металлокорд, который остается после сжигания автомобильных шин.

Нормативы, регламентирующие правильную вязку арматуры для фундамента и других железобетонных конструкций

Указания по устройству арматурных каркасов содержатся в ГОСТе 10922-2012 и СП 52-101-2003. В нормативах показаны типовые схемы вязки арматуры для ленточных и плитных фундаментов на прямых участках и в углах каркаса.

При связывании стержней важным моментом является длина нахлестов, которая регламентируется СНиПом и зависит от диаметра арматурных стержней:

• прутки диаметром 10 мм – минимальный нахлест 30 см;
• 12 мм – 38 см;
• 16 мм – 48 см;
• 18 мм – 58 см;
• 22 мм – 68 см.

Вязка арматуры – важная технологическая операция устройства плитного или ленточного фундамента. При сооружении крупногабаритных тяжелых строений рекомендуется доверить ее профессионалам.
