Ремонт насоса отопления (циркуляционного) своими руками

Современный циркуляционный насос отопления – надежный аппарат, который не требует технического обслуживания. При серьезной поломке ремонт насоса отопления доверяют профессионалам. Мелкие погрешности в работе ремонтируют самостоятельно.

Правила эксплуатации

Содержание

  • 1 Правила эксплуатации
  • 2 Поломки и методы устранения
    • 2.1 Ремонт насоса отопления своими руками (видео)
  • 3 Профилактика поломок
  • 4 Влияние опрессовочного процесса на нагнетательный механизм
  • 5 Как правильно разобрать насос отопления
    • 5.1 Насос повысительный LPS-25-13/180 Z LadAna (0,26 кВт) с реле протока
    • 5.2 Насос циркуляционный LRS 25-4/180 LadAna (0.65 кВт)
    • 5.3 Насос циркуляционный LRS 25-6/180 LadAna (0.10 кВт)
    • 5.4 Насос циркуляционный LRS 25-8/180 LadAna (0.26 кВт)

Для предотвращения поломок соблюдают правила эксплуатации:

  • запрещается насос для отопления дома эксплуатировать при отсутствии воды в системе;
  • не использовать агрегат при нулевой подаче;
  • во время работы соблюдаются пределы подачи;
  • для предотвращения окисления при простоях, требуется включение агрегата на пятнадцать минут;
  • температура рабочей жидкости не превышает шестьдесят пять градусов Цельсия;
  • отсутствие протечек в местах соединения труб;
  • отсутствие нагревания агрегата;
  • установка насоса своими руками происходит с горизонтальным размещением вала.

При соблюдении правил, агрегат способен прослужить десять лет.

Поломки и методы устранения

В зависимости от проблемы определяют причину поломки и ее устранение:

  • насос циркуляционный не включается и не шумит. Причина-сгоревшая обмотка или вышел из строя предохранитель. Меняется плавкий предохранитель или обмотка;
  • при включении агрегата слышно гудение, но вал не вращается. Почему агрегат гудит, но не работает? Скорее всего, при длительном простое произошло окисление вала. Если устройство заблокировалось, его отключают от сети. Откручиваются винты, сцепливающие двигатель, и корпус. Мотор извлекается и проворачивается вал. Для низкомощных агрегатов вал разблокируется с помощью отвертки;
  • насос отключается после его включенияне начав работать. Причина-накипь между статором и ротором. После демонтажа двигателя происходит очистка от солевых отложений;
  • при эксплуатации аппарат начинает греться. Почему греется мотор? Причин нагревания несколько. Неправильный монтаж, плохо смазан подшипник, низкое напряжение сети, засорение системы. Для устранения проблемы напряжения устанавливается бесперебойник для насоса отопления(ибп).Для непрерывной подачи питания, защиты от скачков мощности используют ибп. При отсутствии электричества в сети ибп обеспечит функционирование агрегата в течение пятнадцати минут (используется как источник питания). Ибп защитит двигатель насоса при всплеске, резком падении или колебании напряжения в сети. Подключив ибп, система отопления будет защищена от перепадов в электросети. Питание от сети будет безопасным;
  • проблема с питанием. Проверяется соответствие фактического напряжения в сети с прописанным в характеристике;
  • рабочее колесо заблокировано. Для устранения неполадки необходимо знать, как разобрать устройство. Для устранения поломки демонтируется колесо и удаляется посторонний предмет. Для предотвращения повтора блокировки, у входа насоса устанавливают фильтр;
  • при включении, насос может загудеть. Причина-скопившийся воздух. Для устранения неполадки нужно спустить воздух с системы. Постоянно стравливать воздух будут автоматические воздухоотводители. Воздухоотводчик нужен,чтобы при эксплуатации и запуске системы спускать воздух;
  • при работе агрегат вибрирует. Причина-изнашивание подшипника. Необходима замена подшипника. Вторая причина-засорение фильтра. Требуется промывка и очистка фильтра;
  • после включения срабатывает защита двигателя электрического. Причина в электрике двигателя. Необходимо обращаться к специалисту;
  • напор воды ниже, чем прописано в технических характеристиках. Устанавливая аппарат, допустили ошибку. Встречается в трехфазных типах оборудования.

Ремонт насоса отопления своими руками (видео)

Профилактика поломок

Для предотвращения поломок, необходимо проверять исправность насоса отопления своими руками. Прежде чем начать отопительный сезон, агрегат проверяют на наличие поломок.

Меры профилактики:

  1. Проверка на наличие смазки. При рассыхании патрубков их смазывают.
  2. Проверить правильность подключения устройства к сети. При планировке отопительной системы предусматривают размещение насоса перед котлом. Эта мера снизит образования воздушных пробок к нулю.
  3. Оборудование с помощью тестера проверяется на правильность подключения у сети.
  4. Очистка от грязи фильтра.
  5. Перед тем как запустить отопление, проводят тестирование оборудования. Для опрессовки системы отопления в систему подают воду или воздух. Для опрессовки используется гидравлическая или пневматическая помпа.

Влияние опрессовочного процесса на нагнетательный механизм

Опрессовочный процесс обеспечивает качественное обслуживание всей системы отопления.

Для того чтобы вся система могла работать без утечек и включаться без проблем проводят эту процедуру. Процедура проводится после отключения системы от сети и извлечения теплоносителя. Перед процедурой трубы необходимо продавить (очистить) от накипи. Накипь, откладываясь на внутренних частях труб, уменьшает их проходимость на пятьдесят процентов, увеличивая нагрузку на нагнетатель. Насосу качать воду по системе станет тяжело и он быстро выйдет из строя. Циркуляция нарушиться во всей системе. Обогрев будет не эффективным.

Если систему отопления не продавливать один раз в пять лет, то центробежный насос не будет справляться со своей задачей.

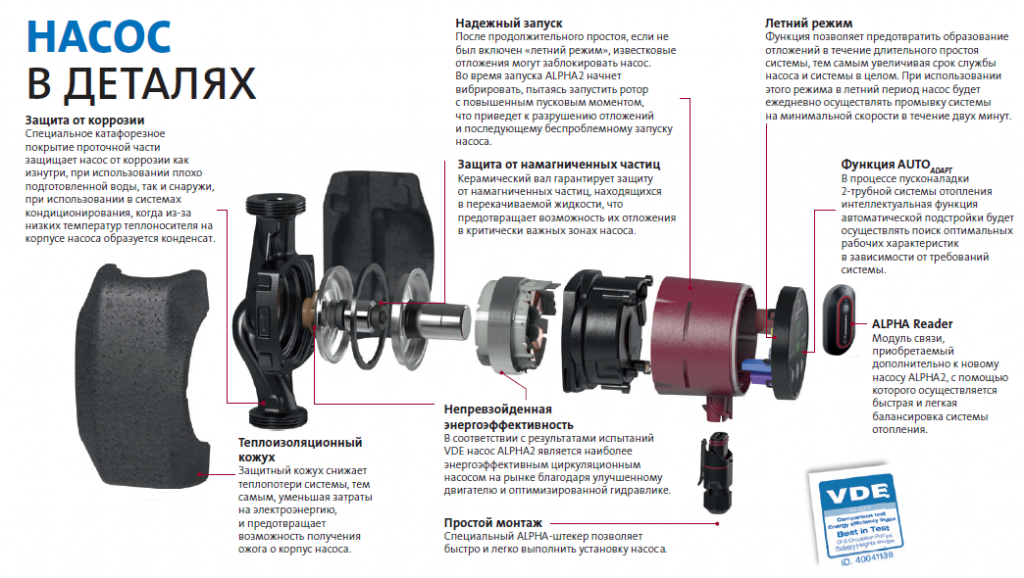

Как правильно разобрать насос отопления

В случае обнаружения и устранения неполадок в системе отопления, оборудование необходимо разобрать. Для правильной разборки агрегата необходимо собдюдение следующих правил:

  1. Насос отключается от сети. При врезке насоса в систему отопления производится монтаж обходной трубы. При эксплуатационном режиме труба отключается. При ремонте подключается вспомогательный насос. Установка насоса обеспечивает дальнейшее функционирование отопления.
  2. Вентили откручиваются, агрегат снимается.
  3. Крышка аппарата прикручивается болтами к корпусу. При длительной эксплуатации греется насос, и болты прикипают к корпусу, открутить их невозможно. С проблемой справляется аэрозоль «жидкие ключи». Наносится на болт и через десять минут легко поддаются откручиванию.
  4. Для доступа к внутренней части, крышка корпуса снимается. Ротор, колесо и лопасти откручиваются.
  5. Осматривается и производится ремонт своими руками.

После разборки агрегата, детали чистятся и смазываются. Поломанные-ремонтируются. Не подлежащие ремонту меняются.

Если поломка связана с проводкой, ремонт лучше доверить мастеру.

После окончания ремонта циркуляционного насоса для отопления проводится сборка и установка с соблюдением техники безопасности.

Изучив конструкцию и особенности поломок, ремонт циркуляционных электронасосов для отопления своими руками не создаст проблем.

Ремонт циркуляционного насоса для отопления, как разобрать агрегат своими руками, неисправности

Насосы для циркуляции воды в контуре системы отопления долговечны и практически не подвержены поломкам. Если все же возникнет неисправность, выполнить ремонт оборудования можно своими руками. Техника имеет простую конструкцию, комплекты деталей для нее широко представлены в продаже. Облегчает ситуацию тот факт, что практически каждый циркуляционный насос, независимо от модели и производителя, подвержен одним и тем же типам поломок.

Особенности применения

Насосы используются в системах обогрева домов для того, чтобы обеспечить принудительное движение теплоносителя по контуру. Это позволяет отапливать помещения большой площади, когда трубы настолько длинные, что естественное течение жидкости затрудняется.

Иногда вода движется так медленно, что успевает остыть, прежде чем попасть в котел с целью повторного нагрева. Специально для решения таких проблем и разработан циркуляционный насос.

Рекомендации пользователю

Чтобы избежать поломок, необходимо придерживаться следующих правил:

  • не включать оборудование вхолостую, когда теплоносителя в контуре системы нет;
  • не пользоваться насосом при нулевой подаче;
  • не допускать чрезмерно низкой или высокой подачи жидкости;
  • нагревать теплоноситель в контуре системы до температуры не больше 65С, иначе соли будут выпадать в осадок. Еще лучше – наполнять котел и контур умягченной водой;
  • избегать длительных простоев насоса, и даже в летний сезон нужно включать его на 10-15 минут хотя бы раз в месяц, чтобы избежать блокирования вала в результате окисления;
  • промывать систему отопления перед началом использования;
  • следить за качеством электроснабжения: в сети возможны неисправности, включая скачки напряжения.

Различия неисправностей у «сухих» и «мокрых» насосов

«Сухие» насосы, ротор которых не взаимодействует с водой, страдают общей для всех моделей проблемой – повреждением уплотнительных колец. Это приводит к нарушению герметичности рабочей части ротора, и жидкость попадает в мотор. Тогда ремонт агрегата своими руками становится невозможен, поскольку из-за короткого замыкания выйдут из строя практически все его электрические элементы.

Причиной разрушения уплотнительных колец становятся взвеси в теплоносителе и различные частицы в воздухе, окружающем котел и насос. Также кольца могут повредиться естественным износом: их максимальный срок службы составляет 2-3 года.

«Мокрые» насосы более удобны в обслуживании — они сконструированы по модульному принципу. Однако это оборудование быстро портится из-за запуска при нулевой подаче или отсутствия теплоносителя в системе.

«Сухие» насосы более выносливы, они могут перенести такие нагрузки, хотя и быстрее изнашиваются в нестандартных ситуациях.

Диагностика и предупреждение поломок

Определить, требуется ли ремонт циркуляционного насоса, можно по ряду признаков. Проще всего включить оборудование и проверить, шумит ли оно. Иногда посторонние звуки сопровождаются ощутимой вибрацией. Рекомендуется удостовериться в том, что двигатель насоса не перегревается.

Проверьте, соответствует ли сила напора воды в трубе параметрам в техническом паспорте устройства. Особенности циркуляции теплоносителя не зависят от того, какими характеристиками обладает котел отопления, и полностью определяются эксплуатационными свойствами насоса.

Визуально осмотрите корпус насосного устройства, чтобы убедиться в отсутствии течей. Самым уязвимым местом считается сочленение трубы с агрегатом. Проверьте состояние прокладок и крепление болтов, а также наличие на резьбовых фланцах смазки.

Особое внимание уделите электрическому контуру: проконтролируйте фиксацию проводов, избавьтесь от влаги в электропроводке и, если нужно, прикрепите к соответствующей клемме заземление корпуса.

Механические повреждения

Хотя при поломках циркуляционного насоса необходимо обращаться в специализированный сервис, некоторые неисправности можно устранить своими руками. Например, если оборудование при работе шумит и вибрирует, значит, изношен один из подшипников. Заменить его можно самостоятельно: эти детали продаются в любом городе, а узнать необходимые типоразмеры детали можно, заглянув в технический паспорт агрегата.

Если резкий шум слышен при включении устройства, это говорит о наличии воздуха в проточной части трубопровода. Если уровень теплоносителя при этом минимальный, насосу может быть причинен вред, особенно если агрегат оснащен «мокрым» ротором. Решение проблемы – выпустить воздух из контура отопления и монтировать воздухоотводчик в самой высокой точке узла обвязки.

Иногда шум при включении сопровождается сильной вибрацией, что свидетельствует о низком давлении во всасывающем патрубке. В таком случае нужно просто увеличить силу давления на этом участке трубопровода.

Дополнительные варианты

Если ремонт не помог и напор остается слабым, значит, насос установлен неправильно, так что рабочее колесо вращается в обратном направлении. Также возможно, что циркуляционное кольцо имеет большое гидравлическое сопротивление. Тогда фильтр насоса надо почистить, а затем проверить диаметры трубопроводов и арматуры регулирования.

Давно используемый насос может включаться без шума и вибрации, но прекращать работу спустя некоторое время. Причина этого – наличие известковых отложений между «рубашкой» статора и ротором, которые образуются из-за повышенной жесткости воды. Лучший способ избавиться от неисправности – разобрать насос и прочистить все детали. Заодно осмотрите и водяной котел отопления: жидкость с высоким содержанием солей также могла повредить.

Нередко насос включается, но его вал не может вращаться. Это значит, что деталь заблокирована посторонним предметом или окислилась из-за длительного простоя. В первом случае достаточно демонтировать блок электродвигателя циркуляционного насоса и извлечь предмет. Во втором все тоже просто: чтобы выполнить ремонт, колесо нужно провернуть рукой или отверткой.

Помните: перед снятием двигателя надо отключить мотор от питания и слить воду из агрегата.

Решение проблем с электропитанием

Есть еще одна причина, по которой вал насоса не вращается – нарушения в электрической цепи. В такой ситуации требуется проверить напряжение питания, которое должно соответствовать паспортным данным, наличие всех фаз и правильность подключения клемм.

Проверка фаз нужна и для устранения такой неполадки, как срабатывание внешней защиты электродвигателя сразу же после запуска агрегата. Иногда причиной блокировки является отсутствие заземления фазы. Если нет, то рекомендуется осмотреть контакты предохранителя: возможно, они загрязнены или открыты.

Благодаря тому, что насосы сконструированы по модульному принципу, неисправные детали электрического контура можно с легкостью заменить. Необходимые характеристики комплектующих указаны в техническом паспорте устройства.
