/ Блог / Метрическая резьба
Метрические резьбы (рис.1) применяют главным образом в винтовых соединениях деталей. Тугие метрические резьбы применяются для посадки шпилек в корпусы изделий и в других подобных случаях, когда требуется устранить возможность вывинчивания шпильки при отвинчивании гайки или ее самоотвинчивания без дополнительных крепежных деталей. Стандартами на метрические резьбы предусматриваются элементы резьбы диаметров до 1 мм (0,25-0,9 мм) и свыше 1 мм (1-600 мм). Угол профиля метрических резьб составляет 60°.
Шаг метрических резьб измеряется в миллиметрах.
Рис.1. Метрическая резьба
ОСНОВНЫЕ ПАРАМЕТРЫ РЕЗЬБЫ
Шаг (P) – расстояние между одноимёнными боковыми сторонами профиля, измеряется в долях метра, в долях дюйма или числом ниток на дюйм — это знаменатель обыкновенной дроби, числитель которой является дюймом.
Выражается натуральным числом (например: 28, 19, 14, 11).
Наружный диаметр (D, d), диаметр цилиндра, описанного вокруг вершин наружной (d) или впадин внутренней резьбы (D). Равен диаметру заготовки болта перед нарезкой резьбы.
Средний диаметр (D2, d2), диаметр цилиндра, образующая которого пересекает профиль резьбы таким образом, что её отрезки, образованные при пересечении с канавкой, равны половине номинального шага резьбы.
Внутренний диаметр (D1, d1), диаметр цилиндра, вписанного во впадины наружной (d1) или вершины внутренней резьбы (D1). Равен диаметру отверстия заготовки гайки перед нарезкой резьбы:
D1 = D−2×(H−2c)
Ход (Ph) — расстояние по линии, параллельной оси резьбы, между любой исходной средней точкой на боковой стороне резьбы и средней точкой, полученной при перемещении исходной средней точки по винтовой линии на угол 360°, или — значение относительно осевого перемещения детали с резьбой за один оборот.
В однозаходной резьбе ход равен шагу, в многозаходной — произведению шага P на число заходов n:
Высота исходного треугольника резьбы (H).
Срез резьбы (с).
Угол конуса конической резьбы (∅).
Угол подъёма резьбы (ψ):
- ГОСТ 24705-2004 (ИСО 724:1993) «Резьба метрическая. Основные размеры»;
- ГОСТ 9150-2002 «Основные нормы взаимозаменяемости. Резьба метрическая. Профиль»;
- ГОСТ 8724-2002 «Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги»;
- ISO 965-1:1998 «Резьбы метрические ISO общего назначения. Допуски. Часть 1. Принципы и основные характеристики»;
- ISO 965-2:1998 «Резьбы метрические ISO общего назначения. Допуски. Часть 2. Предельные размеры резьб для болтов и гаек общего назначения. Средний класс точности»;
- ISO 965-3:1998 «Резьбы метрические ISO общего назначения. Допуски.
Часть 3. Отклонения для конструкционной резьбы»; - ISO 965-4:1998 «Резьбы метрические ISO общего назначения. Допуски. Часть 4. Предельные размеры для наружных винтовых резьб, гальванизированных горячим погружением, для сборки с внутренними винтовыми резьбами, нарезанными метчиком с позиции допуска H или G после гальванизации»;
- ISO 965-5:1998 «Резьбы метрические ISO общего назначения. Допуски. Часть 5. Предельные размеры для внутренних винтовых резьб винтов для сборки с наружными винтовыми резьбами, гальванизированными горячим погружением, с максимальным размером позиции допуска h до гальванизации»;
- ISO 68-1 «Резьбы винтовые ISO общего назначения. Основной профиль. Метрическая резьба»;
- ISO 261:1998 «Резьбы метрические ИСО общего назначения. Общий вид»;
- ISO 262:1998 «Резьбы ISO метрические общего назначения. Выбранные размеры для винтов, болтов и гаек»;
- BS 3643 «ISO metric screw threads»;
- DIN 13-12-1988 «Резьбы метрические ISO основные и прецизионные диаметром от 1 до 300 мм. Выбор диаметров и шагов»;
- ANSI B1.13M, ANSI B1.18M «Метрическая резьба М с профилем, базирующимся на стандарте ISO 68».
Часть 3. Отклонения для конструкционной резьбы»;
Выбор диаметров и шагов»;
Условные обозначения в маркировках резьбы: буква M (metric), числовое значение номинального диаметра резьбы (d, D на схеме, оно же внешний диаметр резьбы на болте) в мм, числовое значение шага (для резьбы с мелким шагом) (P на схеме) и буквы LH для левой резьбы. Например, резьба с номинальным диаметром 16 мм с крупным шагом обозначается как M16; резьба с номинальным диаметром 36 с мелким шагом 1,5 мм — М36×1,5; такая же по диаметру и шагу, но левая резьба М36×1,5LH. Эти параметры могут быть нанесены на инструмент в разных местах и не иметь обозначения М, таким образом, числа 36 и 1,5, нанесенные в разных местах, обозначают М36×1,5. Также на советском и российском инструменте часто встречается сокращенная маркировка мелкого шага, например, 2М16 или 1М16, что означает «М16, мелкая, вторая» или «М16, мелкая, первая», соответственно.
В этом случае 1М означает первый шаг от основного, 2М – второй. Для указанного примера 1М16 означает М16×1,75, а 2М16 означает М16×1,5, поскольку основной шаг М16 — 2 мм. Основные шаги метрической резьбы представлены в табл.1 и 2.
Таблица 1. Основные шаги метрической резьбы для диаметров 0,25-0,9 мм
| М0,25 | М0,3 | М0,35 | М0,4 | М0,45 | М0,5 | М0,55 | М0,6 | М0,7 | М0,8 | М0,9 |
| 0,075 | 0,08 | 0,09 | 0,1 | 0,1 | 0,125 | 0,125 | 0,15 | 0,175 | 0,2 | 0,225 |

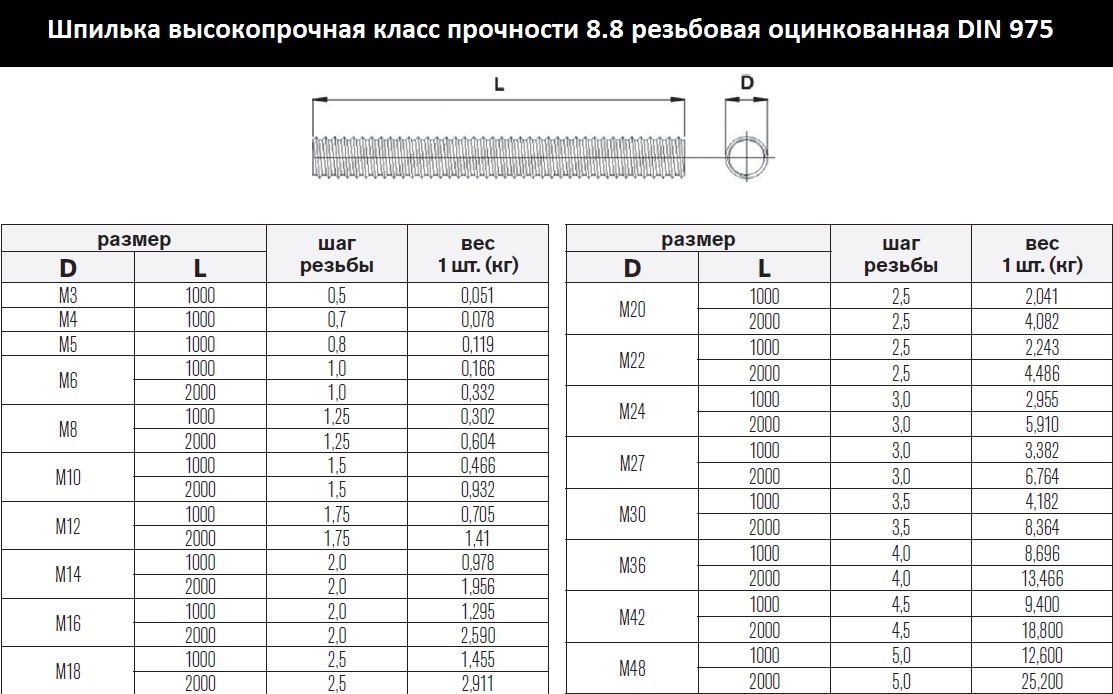

Таблица 2. Основные шаги метрической резьбы для диаметров 1-600 мм
| Диаметр резьбы d=D | Шаг | Средний | Внутренний | Рабочая высота профиля резьбы | ||
| Ряд | резьбы Р | диаметр | диаметр | H1 | ||
| 1 | 2 | 3 | d2=D2 | d1=D1 | ||
| 2 | 0,4 | 1,74 | 1,567 | 0,217 | ||
| 2,2 | 0,45 | 1,908 | 1,713 | 0,244 | ||
| 2,5 | 0,45 | 2,208 | 2,031 | 0,244 | ||
| 3 | 0,5 | 2,675 | 2,469 | 0,271 | ||
| 3,5 | 0,6 | 3,11 | 2,851 | 0,325 | ||
| 4 | 0,7 | 3,545 | 2,242 | 0,379 | ||
| 4,5 | 0,75 | 4,013 | 3,688 | 0,406 | ||
| 5 | 0,8 | 4,48 | 4,134 | 0,433 | ||
| 6 | 1 | 5,351 | 4,918 | 0,541 | ||
| 7 | 1 | 6,351 | 5,918 | 0,541 | ||
| 8 | 1,25 | 7,188 | 6,647 | 0,677 | ||
| 9 | 1,25 | 8,188 | 7,647 | 0,677 | ||
| 10 | 1,5 | 9,026 | 8,376 | 0,812 | ||
| 11 | 1,5 | 10,026 | 9,376 | 812 | ||
| 12 | 1,75 | 10,863 | 10,106 | 0,947 | ||
| 14 | 2 | 12,701 | 11,835 | 1,083 | ||
| 16 | 2 | 14,701 | 13,835 | 1,083 | ||
| 18 | 2,5 | 16,376 | 15,294 | 1,353 | ||
| 20 | 2,5 | 18,376 | 17,294 | 1,353 | ||
| 22 | 2,5 | 20,376 | 19,294 | 1,353 | ||
| 24 | 3 | 22,051 | 20,752 | 1,624 | ||
| 21 | 3 | 25,051 | 23,752 | 1,894 | ||
| 30 | 3,5 | 27,727 | 26,211 | 1,894 | ||
| 33 | 3,5 | 30,727 | 29,211 | 1,894 | ||
| 36 | 4 | 33,402 | 31,67 | 2,165 | ||
| 39 | 4 | 36,402 | 33,67 | 2,165 | ||
| 42 | 4,5 | 39,077 | 37,129 | 2,436 | ||
| 45 | 4,5 | 42,077 | 40,129 | 2,436 | ||
| 48 | 5 | 44,752 | 42,587 | 2,706 | ||
| 52 | 5 | 48,752 | 46,587 | 2,706 | ||
| 56 | 5,5 | 52,428 | 50,046 | 2,977 | ||
| 60 | 5,5 | 56,428 | 54,046 | 2,977 | ||
| 64 | 6 | 60,103 | 57,505 | 3,248 | ||
| 68 | 6 | 64,103 | 61,505 | 3,248 | ||
| Основная метрическая резьба ISO DIN 13-1, ISO 262, ISO 965-2 | M 1М 1,2M 1,4М 1,6М 1,8М 2М 2,5М 3М 3,5М 4М 5М 6М 7М 8М 10М 12М 14М 16М 18М 20М 22М 24М 27М 30М 33М 36М 39М 42М 45М 48М 52- | |||
| Резьба | Шаг резьбы P: | mm | ||
| DIN 13-1 — DIN 13-8 | Диаметр сердечника резьбы винтов: | mm | ||
| Диаметр сердечника резьбы гайки: | mm | |||
| Рабочая площадь поперечного сечения винта в резьбовой части: | mm2 | |||
| Полнонарезанный болт с шестигранной головкой | высота головки k: | mm | ||
| DIN EN 24018, ISO 4018, DIN EN 24017, ISO 4017 | Диаметр описанной окружности: | mm | ||
| Частично нарезанный болт с шестигранной головкой | Размер под ключ s: | mm | ||
| DIN EN 24016, ISO 4016, DIN EN 24014, ISO 4014 | ||||
| Высокопрочный болт | Высота головки k: | mm | ||
| (Для стальных конструкций, с предварительной затяжкой) | Диаметр описанной окружности e: | mm | ||
| (DIN 6914) EN 14399-4 | Размер под ключ s: | mm | ||
| Винт с цилиндрической головкой и прямым шлицем | Диаметр головки dk: | mm | ||
| DIN EN ISO 1207, ISO 1207 | Высота головки k: | mm | ||
| Раззенковка | Диаметр раззенковки под головку d2: | mm | ||
| DIN 74-2, форма H | Глубина раззенковки под головку t: | mm | ||
| Винт с низкой скругленной головкой и прямым шлицем | Диаметр головки dk: | mm | ||
| DIN EN ISO 1580, ISO 1580 | Высота головки k: | mm | ||
| Винт со скругленной головкой и крестообразным шлицем | Диаметр головки dk: | mm | ||
| DIN EN ISO 7045, ISO 7045 | Высота головки k: | mm | ||
| Размер крестообразного шлица: | ||||
| Шестигранная гайка DIN EN 24034, ISO 4034 | Высота гайки m: | mm | ||
| DIN EN 24032, ISO 4032; DIN EN 28673, ISO 8673; (DIN 6915) EN 14399-4 | ||||
| Низкая шестигранная гайка | Высота гайки m: | mm | ||
| DIN EN 24035, ISO 4035; DIN EN 28675, ISO 8675 | ||||
| Круглая плоская шайба под шестигранные болты и гайки | Внутренний диаметр d1: | mm | ||
| DIN 125-1, ISO 7089, ISO 7090 | Наружный диаметр d2: | mm | ||
| DIN 125-2, ISO 7089, ISO 7090 | Толщина s: | mm | ||
| Круглая плоская шайба для высокоропрочных болтовых соединений | Внутренний диаметр d1: | mm | ||
| (DIN 6916) EN 14399-6 | Наружный диаметр d2: | mm | ||
| Толщина s | mm | |||
| Круглая плоская шайба под винты с прямым шлицем | Внутренний диаметр d1: | mm | ||
| DIN 433-1, ISO 7092; DIN 433-2, ISO 7092 | Наружный диаметр d2: | mm | ||
| Толщина s | mm | |||
| Пружинная шайба | Минимальный внутренний диаметр d1: | mm | ||
| DIN 128 | Минимальный наружный диаметр d2: | mm | ||
| Толщина s: | mm | |||
| Пружинная шайба с наружными зубцами | Внутренний диаметр d1 (H 13): | mm | ||
| DIN 6797 форма A | Наружный диаметр d2 (h 14) | mm | ||
| Пружинная шайба с наружными зубцами | Толщина s1: | mm | ||
| DIN 6798 форма A | ||||
| Шайба тарельчатая | Внутренний диаметр d1: | mm | ||
| DIN 6796 | Наружный диаметр d2: | mm | ||
| Толщина sc: | mm | |||
| Резьба | Шаг резьбы P: | mm | ||
| DIN 13-1 — DIN 13-8 | Диаметр сердечника резьбы винтов d3: | mm | ||
| Диаметр сердечника резьбы гайки D1: | mm | |||
| Диаметр свободного отверстия d1 DIN EN 20273, ISO 273, средний допуск | mm | |||
| DIN 336 | Диаметр сверления отверстия под резьбу Основная резьба | mm | ||
| Диаметр сверления отверстия под резьбу Мелкая резьба | mm | |||
| Винт с цилиндрической головкой и внутренним шестигранником DIN 912, ISO 4762 | Диаметр головки dk: | mm | ||
| Высота головки k: | mm | |||
| Размер под ключ s: | mm | |||
| Раззенковка DIN 74-2, форма K, основные отклонения размеров по классу (m) | Диаметр раззенковки под головку (H 13) d2 | mm | ||
| Глубина раззенковки под головку t | mm | |||
| Винт с низкой цилиндрической головкой и внутренним шестигранником DIN 7984 | Диаметр головки dk: | mm | ||
| Высота головки k: | mm | |||
| Размер под ключ s: | mm | |||
| Раззенковка DIN 74-2, форма K, основные отклонения размеров по классу (m) | Диаметр раззенковки под головку (H 13) d2: | mm | ||
| Глубина раззенковки под головку t: | mm | |||
| Винт с потайной головкой и внутренним шестигранником DIN 7991 | Диаметр головки dk: | mm | ||
| Высота головки k: | mm | |||
| Размер под ключ s: | mm | |||
| Раззенковка DIN 74-1, форма B, основные отклонения размеров по классу (m) | Диаметр раззенковки под головку d2: | mm | ||
| Глубина раззенковки под головку t: | mm | |||
| Винт с потайной головкой и прямым шлицем, DIN EN 2009, ISO 2009 | Диаметр головки dk: | mm | ||
| Винт с полупотайной головкой и прямым шлицем DIN EN ISO 2010, ISO 2010 | Высота головки k: | mm | ||
| Винт с потайной головкой и крестообразным шлицем, DIN EN ISO 7046-1,-2, ISO 7046-1,-2 | Радиус закругления полупотайной головки rf | mm | ||
| Винт с полупотайной головкой и крестообразным шлицем, DIN EN ISO 7047, ISO 7074 | Размер крестообразного шлица | |||
| Раззенковка DIN 66 | Диаметр раззенковки под головку d2: | mm | ||
| Глубина раззенковки под головкуt: | mm | |||
| Резьба | ST | |||
| Саморез для листового металла с потайной головкой и прямым шлицем | Диаметр головки dk | mm | ||
| DIN ISO 1482, ISO 1482 | Высота головки k | mm | ||
| Саморез для листового металла с полупотайной головкой и прямым шлицем, DIN ISO 1483, ISO 1483 | Радиус закругления полупотайной головки rf | mm | ||
| Саморез для листового металла с потайной головкой и крестообразным шлицем, DIN ISO 7050, ISO 7050 | Размер крестообразного шлица | |||
| Саморез для листового металла с полупотайной головкой и крестообразным шлицем, DIN ISO 7051, ISO 7051 | ||||
| Раззенковка DIN 66 | Диаметр раззенковки под головку d2 | mm | ||
| Глубина раззенковки под головку t | mm | |||
| Саморез для листового металла с цилиндрической головкой и прямым шлицем | Диаметр головки dk | mm | ||
| DIN ISO 1481, ISO 1481 | Высота головки k | mm | ||
| Саморез для листового металла с цилиндрической скругленной головкой и крестообразным шлицем | Диаметр головки dk | mm | ||
| DIN ISO 7049, ISO 7049 | Высота головки dk | mm | ||
| Размер крестообразного шлица | ||||
| Саморез для листового металла с шестигранной головкой | Высота головки k | mm | ||
| DIN ISO 1479, ISO 1479 | Диаметр описанной окружности e | mm | ||
| Размер под ключ s | mm | |||
ISO метрическая крупная резьба DIN 13-1
ISO метрическая крупная резьба DIN 13-1
| Спецификации международных стандартов на резьбу | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Эта резьба представляет собой глобально стандартизированную резьбу, она заменяет старую метрическую резьбу и большинство резьб с дюймовыми размерами. Реклама:
