ARCOL — резисторы проволочные, тонко
ARCOL — компания, расположенная на юго-западе Англии, занимается производством резисторов различной направленности. ARCOL уделяет большое внимание обеспечению того, чтобы ее производственные, производственные, торговые и закупочные функции работали в одном месте. Это создало динамический концентратор, который удовлетворяет потребности каждого клиента и партнера с легкостью, независимо от местоположения или требований. Компания гордится качеством своих изделий, продукция сертифицирована в соответствии со стандартом ISO 9001 и полностью соответствует требованиям RoHS. Качество резисторов постоянно проверяется и тестируется на различных этапах производства. Ассортимент резисторов ARCOL отражает опыт компании в данной отрасли.
ИНКОЛ — поставщик ARCOL в России. Сроки поставки в среднем составляют 4-6 недель (зависит от состояния склада и очереди производства).
Резисторы ARCOL:
|
Резисторы в алюминиевом корпусе для монтажа на радиатор HS
Мощные проволочные резисторы ARCOL серии HS, предназначенные для монтажа на радиатор.
• Рассеиваемая мощность: от 10 Вт до 300 Вт
| |
|
Резисторы в алюминиевом корпусе для монтажа на радиатор HSW600
Резистор HSW600 изготовлен в соответствии с требованиями MIL 18546 и IEC 115. HSW монтируется на радиатор, трубки присоединяются для оптимизации водяного охлаждения. Несмотря на компактный корпус рассеивание мощности составляет 600 Ватт.
• Рассеиваемая мощность: 600 Вт
| |
|
Прецизионные пассивированные чип-резисторы ACPP
При изготовлении пассивированных чип-резисторов ACPP используется прецизионная тонкопленочная технология с точностью до ± 0,1% и 15 ppm / ºC.
• Рассеиваемая мощность: от 0.063 Вт до 0.5 Вт
| |
|
Осевые кремниевые резисторы серии ACS
Осевой резистор с кремниевым покрытием — высокого качества и при этом с низкой ценой. Обладая ядром из оксида алюминия высокой чистоты, ACS рассеивает больше энергии, чем большинство его конкурентов.
• Рассеиваемая мощность: от 1 Вт до 10 Вт
| |
|
Прецизионные резисторы серии APC
Резисторы серии APC от ARCOL выполнены по прецизионной технологии тонкой пленки для достижения очень низких допусков до ± 0,01% и используют миниатюрный чип размером 0201.
• Рассеиваемая мощность: от 1/32 Вт до 1/2 Вт
| |
|
Толстопленочные резисторы серии ARC1
Универсальные неиндуктивные высоковольтные резисторы с толстой пленкой, доступны в конформных или стеклянных покрытиях. Предназначены для широкого диапазона применений, включая медицинское испытательное оборудование, высоковольтные источники питания и различные узкоспециализированные приборы.
• Рассеиваемая мощность: от 1 Вт до 10 Вт
| |
|
Толстопленочные резисторы серии ARC2
Прецизионные высоковольтные резисторы для монтажа на печатную плату. Комбинация из жесткого TCR, низких допусков и высоких омических значений делают их практически уникальными на рынке.
• Рассеиваемая мощность: от 3,8 Вт до 17 Вт
| |
|
Толстопленочные резисторы серии ARC3
Трубчатые резисторы с винтовыми контактами и очень высокой точностью, высокими омическими значениями.
• Рассеиваемая мощность: от 11 Вт до 105 Вт
| |
|
Низкопрофильные проволочные резисторы в металлическом корпусе ARF
Гибкая конструкция с высокой импульсной способностью, идеально подходящая для применения в инверторах/преобразователях. Повышенные уровни мощности могут быть достигнуты при установке радиатора.
• Рассеиваемая мощность: от 150 Вт до 600 Вт
| |
|
Мощные резисторы серии HD
Серия HD от ARCOL обычно выбирается для динамического торможения, где требуется высокий импульсный нагрузочный резистор.
• Рассеиваемая мощность: от 200 Вт до 750 Вт
| |
|
Толстопленочные цилиндрические резисторы серии HTS
Осевой высоковольтный неиндуктивный резистор в прочном эпоксидном покрытии, сочетает очень высокую стабильность с очень высокими омическими значениями.
• Рассеиваемая мощность: от 0,5 Вт до 9 Вт
| |
|
Прецизионный металлический пленочный резистор серии MRA
Стабильные пленки напыляют на стержни из оксида алюминия высокой чистоты, затем покрывают эпоксидной смолой для защиты от любых внешних воздействий.
• Рассеиваемая мощность: от 0.125 Вт до 2 Вт
| |
|
Углеродные композиционные резисторы серии RCC
Твердотельные углеродные резисторы, предназначенные для рассеивания высокой энергии.
• Рассеиваемая мощность: от 0.25 Вт до 0,5 Вт
| |
|
Резисторы SMD с проволочной обмоткой серии RWS
Уникальная разработка ARCOL для удовлетворения растущих требований к мощности для компонентов поверхностного монтажа, с оптимизированной тепловой конструкцией для большей эффективности и повышенной производительности.
• Рассеиваемая мощность: от 0.5 Вт до 10 Вт
| |
|
Толстопленочные резисторы серии UT
Трубчатый высоковольтный резистор предназначенный для обработки импульсной энергии с высоким напряжением и экстремальными значениями сопротивления.
• Рассеиваемая мощность: от 20 Вт до 100 Вт
| |
|
Стекловидные эмалированные резисторы серий V и VT
Резистор серии V c обмоткой защищенной стекловидной эмалью, идеально подходит для высокоуровневых импульсных применений.
• Рассеиваемая мощность: от 3 Вт до 625 Вт
| |
|
Резисторы из нержавеющей стали серии TFBR
Серия TFBR от ARCOL обеспечивает высокую плотность мощности в низкопрофильной упаковке, разработана для легкой сборки и оснащена различными типами клемм. Технология пленки обеспечивает высокую частотную работу из-за ее низких характеристик индуктивности. Дополнительное преимущество высокой мгновенной импульсной мощности также делает TFBR подходящим для требований торможения и разрядки.
• Рассеиваемая мощность: от 100 Вт до 900 Вт
|
Отличаются высокой надежностью и стабильностью в работе. Способны рассеивать мощность до 300 ватт. Серия HS очень широко используется в электротехнике./13fcf4ed47ef27f.ru.s.siteapi.org/img/058cbb3530612fa4095f7b95025d914e7f72aab8.jpg)
Резисторы имеют расширенный омический диапазон. Они пассивированы для высокой влажности и полностью соответствуют требованиям RoHS.
Они не являются индуктивными и сочетают в себе высокие импульсные характеристики с отличной стабильностью.
Является высоконадежным, выдерживает неблагоприятные условия.Мощные резисторы в новом поступлении от Алагирского завода сопротивлений
org/BreadcrumbList»>19.10.2022
Алагирский завод сопротивлений (АЛЗАС), основанный в 1959 г., находится в городе Алагир Северной Осетии. Он располагает четырьмя заводами с машиностроительным и инструментальным цехами, а также лабораторией типовых испытаний. Основной продукцией Алагирского завода сопротивлений являются постоянные проволочные резисторы.
На склад «Промэлектроники» поступила партия резисторов ПЭВ и С-35В производства Алагирского завода сопротивлений.
Аббревиатура ПЭВ расшифровывается как «проволочные эмалированные водостойкие» [резисторы].
Их ключевые параметры и особенности:
- Номинал ряда E24 до 100 кОм, отклонение от номинала составляет ±5% или ±10%;
- Частота до 1 МГц (однослойный резистор) для номинала до 10 кОм, с большим номиналом – не выше 50-100 кГц;
- Допустимое напряжение до 1000 В переменное, до 1400 В постоянное;
- Рассеиваемая мощность от 3 до 100 Вт;
- Рабочий диапазон температур от -60°С до +155°С;
- Жёсткие выводы ленточного типа с отверстиями;
- Крепление на шпильку под винт.
Технология изготовления резисторов С5-35 является развитием технологии ПЭВ: стеклоэмалевое покрытие заменено на многослойное из цемента и органосиликатного материала, также изменён материал контактов. Как итог – С5-35 более устойчивы к неблагоприятным внешним воздействиям.
Новая партия резисторов ПЭВ и резисторов С5-35В приведена в таблице ниже.
Остальные постоянные проволочные резисторы АЛЗАС в нашем каталоге доступны по ссылке.
Наименование
К продаже
Цена от
Наличие:
268 шт.
Под заказ:
0 шт.
Цена от:
168,52₽
Наличие:
254 шт.
Под заказ:
0 шт.
Цена от:
168,52₽
Наличие:
99 шт.
Под заказ:
0 шт.
Цена от:
147,82₽
Наличие:
138 шт.
Под заказ:
0 шт.
Цена от:
147,82₽
Наличие:
132 шт.
Под заказ:
0 шт.
Цена от:
147,82₽
Наличие:
163 шт.
Под заказ:
0 шт.
Цена от:
147,82₽
Наличие:
123 шт.
Под заказ:
0 шт.
Цена от:
204,81₽
Наличие:
101 шт.
Под заказ:
0 шт.
Цена от:
203,47₽
Наличие:
26 шт.
Под заказ:
0 шт.
Цена от:
126,14₽
Наличие:
75 шт.
Под заказ:
0 шт.
Цена от:
315,54₽
Наличие:
130 шт.
Под заказ:
0 шт.
Цена от:
195,27₽
Мощный резистор » Заметки по электронике
Резистор с проволочной обмоткой часто используется в приложениях с резисторами большой мощности или в некоторых других целях, где необходимы его свойства низкого шума и рассеиваемой мощности.
Учебное пособие по резисторам Включает:
Обзор резисторов
Углеродный состав
Карбоновая пленка
Пленка оксида металла
Металлическая пленка
Проволочный
SMD-резистор
МЭЛФ резистор
Переменные резисторы
Светозависимый резистор
Термистор
варистор
Цветовая маркировка резисторов
Маркировка и коды резисторов SMD
Характеристики резистора
Где и как купить резисторы
Стандартные номиналы резисторов и серия E
Резистор с проволочной обмоткой используется в различных приложениях и, в частности, в качестве мощного резистора, где необходимо рассеивать большую мощность.
Как следует из названия, резистор с проволочной обмоткой состоит из резистивной проволоки, намотанной на каркас из непроводящего материала. Обычно резистивный провод изолирован, чтобы соседние провода не замыкались друг на друга.
Резисторы с проволочной обмоткой
были одним из первых типов резисторов, которые производились на заре развития электротехники, а затем и беспроводной связи.
Во многих приложениях они были заменены углеродными резисторами, а затем резисторами из оксида металла и металлической пленкой. Однако сегодня проволочные резисторы по-прежнему используются в качестве предпочтительных резисторов во многих приложениях.
Резистор с проволочной обмоткой
Что такое резистор с проволочной обмоткой?
Резистор с проволочной обмоткой был одним из первых используемых резисторов. Базовая структура проволочного резистора мало изменилась за прошедшие годы.
Резистор изготовлен из проволоки сопротивления, намотанной на центральный сердечник или каркас, обычно сделанный из керамики.
Основная концепция конструкции резистора с проволочной обмоткой
После намотки концевые заглушки прижимаются к сердечнику, и к ним приваривается резистивная проволока для обеспечения надлежащего контакта. Наконец, сборка герметизируется для защиты от влаги и физических повреждений.
Конструкция резисторов с проволочной обмоткой означает, что они могут выдерживать высокие температуры, и в результате во многих случаях они используются в качестве резисторов большой мощности, но проверьте номиналы, чтобы убедиться, что они имеют достаточную мощность для применения.
Сопротивление проволочных резисторов определяется рядом факторов:
- Длина провода сопротивления
- Диаметр провода сопротивления
- Удельное сопротивление провода сопротивления
Чтобы дать представление о цифрах, 30-метровый медный провод небольшого диаметра может иметь сопротивление всего в несколько Ом. В отличие от этого, используя проволоку сопротивления (популярным типом является никель-хромовая), можно сделать проволоку длиной всего 30 см. Это делает возможным намотку на типичный каркас, который можно использовать в электронной схеме.
Если требуются проволочные резисторы с жестким допуском, то выбранный резистивный провод может иметь более низкое сопротивление, что делает провод более длинным и позволяет более точно отрезать его длину в пропорции к общей длине. При необходимости сопротивление можно подстроить в индивидуальном порядке.
Резисторы с проволочной обмоткой
поставляются в различных корпусах, и многие из них особенно подходят для приложений с силовыми резисторами — некоторые содержатся в керамических корпусах, а другие доступны в металлических корпусах, которые можно прикрепить болтами к металлическому шасси или другим формам радиатора.
Свойства проволочного резистора
Хотя проволочные резисторы не так широко используются, как резисторы других типов, такие как резисторы для поверхностного монтажа и металлопленочные резисторы с выводами, они являются важным компонентом для некоторых конкретных областей электроники, где другие типы полностью не подходят или не могут работать так же хорошо.
В результате проволочные резисторы используются в ряде ключевых областей из-за их свойств:
- Применения высокой мощности: Резисторы с проволочной обмоткой могут рассеивать значительное количество энергии. Там, где уровень рассеяния превышает ватт или около того, на помощь приходят резисторы с проволочной обмоткой. Мало того, что их технология позволяет им выдерживать высокие уровни мощности, они могут быть сконструированы так, чтобы привинчиваться к радиатору, чтобы они могли безопасно рассеивать даже более высокие уровни мощности — некоторые из них рассчитаны на мощность до 2,5 кВт.
- Применение с очень высокими допусками: Тот факт, что в резисторах используется резистивная проволока, означает, что они могут быть изготовлены с большой точностью — некоторые из них имеют начальные допуски до 0,005%. Это может быть очень полезно для таких приложений, как использование в измерительных приборах.
- Требуется высокая термостойкость: Резисторы не только могут быть изготовлены очень точно, но также могут иметь очень высокую температурную стабильность, особенно по сравнению с другими типами резисторов. Используемый провод сопротивления может иметь очень низкий температурный коэффициент сопротивления, и это приводит к тому, что конечный резистор имеет низкий TCR. Достижения в области материаловедения позволили создать устройства со значениями TCR всего 5–10 частей на миллион / °C. Это зависит от металла или сплава, используемого для резистивной проволоки.
- Долгосрочная стабильность: Еще одной ключевой особенностью резисторов с проволочной обмоткой является их долговременная стабильность. Все резисторы со временем меняют свои номиналы, но проволочные меняются очень мало. Цифры от 15 до 50 частей на миллион в год часто достигаются, потому что они сделаны из стабильных материалов.
- Способность поглощать импульсы: В отличие от некоторых видов резисторов, проволочные резисторы способны хорошо выдерживать импульсы высокого напряжения. Их высокая тепловая масса и упругость провода в резисторах означают, что они способны поглощать уровни энергии, значительно превышающие их средние номинальные значения, в течение коротких периодов времени без повреждения или изменения сопротивления.
- Там, где необходимы индивидуальные требования: Способ изготовления резисторов с проволочной обмоткой означает, что относительно легко изготовить индивидуальные устройства с сопротивлением, точно указанным заказчиком для конкретных требований.
- Применения с низким уровнем шума: Благодаря тому, что вместо других материалов используется резистивная проволока, эти резисторы являются одними из доступных шумовых резисторов с низким током.
Все резисторы со временем меняют свои номиналы, но проволочные меняются очень мало. Цифры от 15 до 50 частей на миллион в год часто достигаются, потому что они сделаны из стабильных материалов.
«Проволочный резистор в алюминиевом корпусе, подходящий для крепления к радиатору
Типы проволочного резистора
Резисторы Wirewould
могут использоваться в различных приложениях, и обычно они относятся к некоторым основным категориям, для которых конструкция резистора может измениться.
- Прецизионные резисторы: Прецизионные проволочные резисторы используются в различных приложениях. Их можно использовать в устройствах, в том числе в контрольно-измерительных приборах, даже в мультиметрах, а также в измерительных мостах, калибровочном оборудовании, аттенюаторах ЗЧ и т. д. Для этих приложений рассеивание мощности не является проблемой, поскольку для этих приложений уровни тока и напряжения малы. .
Резисторы также нуждаются в низкой температуре, коэффициент сопротивления должен быть низким, возможно, 5 ppm / °C. Долговременная стабильность также должна быть низкой, возможно, менее 40 частей на миллион в год. С такими цифрами можно выбрать базовые уровни допуска сопротивления ±0,01%.
Такие цифры означают, что резистор будет поддерживать требуемое сопротивление в течение длительного периода времени. - Силовые резисторы: Одно из основных применений резисторов с проволочной обмоткой — силовые приложения. Возможности мощности могут варьироваться от 1 кВт до 2,5 кВт. Существует несколько типов, которые можно классифицировать по упаковке и конструкции:
- Инкапсуляция из силиконовой смолы: Эти форматы инкапсуляции, как правило, используются для резисторов меньшей мощности. Они компактны и могут выдерживать высокие температуры: обычно до ~300°C, но часто разумно не доводить их до предела.
- Стеклоэмаль: Этот тип покрытия уже много лет широко используется для силовых резисторов с проволочной обмоткой. Эти резисторы часто предназначены для работы при температурах до ~400°C, но такие температуры не рекомендуются для большинства электронных устройств! Покрытие хорошо изолирует при более низких температурах, но хуже, когда температура поднимается к верхней границе диапазона. Значения сопротивления для этих резисторов варьируются от ~ 1 Ом до ~ 10 кОм или около того.
- Алюминиевый корпус: Этот тип конструкции используется для самых высоких уровней мощности. Резисторы имеют керамический сердечник с покрытием из кремнийорганической смолы, который затем помещается в алюминиевый профиль, анодированный (часто в золотой цвет), чтобы обеспечить хорошую электрическую изоляцию и пассивировать поверхность. Алюминиевый корпус резистора обычно изготавливается с небольшими ребрами и возможностью крепления болтами к радиатору. Внутренние детали также спроектированы так, чтобы отводить как можно больше тепла к алюминиевому корпусу. Этот тип резистора доступен в широком диапазоне значений сопротивления.
Такие цифры означают, что резистор будет поддерживать требуемое сопротивление в течение длительного периода времени.
Значения сопротивления для этих резисторов варьируются от ~ 1 Ом до ~ 10 кОм или около того.Провод резистора с проволочной обмоткой
Как и следовало ожидать, провод, используемый в проволочных резисторах, определяет многие его свойства. Использование различных материалов для проволоки обеспечивает различные электрические свойства: удельное сопротивление, температурный коэффициент сопротивления, долговременную стабильность, максимальную рабочую температуру и тому подобное.
Выбор материала важен, так как правильный провод резистора позволит получить оптимальные характеристики резистора в данной роли.
Многие из материалов проводов имеют знакомые названия, поскольку они использовались в течение многих лет в качестве резистивных проводов и, следовательно, использовались в резисторах с проволочной обмоткой.
Используемая проволока
обычно представляет собой медные сплавы, различные сплавы железа, хромоникелевые сплавы, серебряные сплавы и вольфрам.
Индуктивность и емкость проволочного резистора
Резисторы с проволочной обмоткой
очень хороши для работы на низких частотах и на постоянном токе, но по мере увеличения рабочей частоты влияние индуктивности и емкости становится более заметным.
Индуктивность возникает из-за того, что резистор фактически представляет собой катушку из резистивного провода и воздействует на индуктор. Емкость возникает между разными витками катушки и т. д.
Когда рабочая частота превышает 100 кГц или около того, эти воздействия могут стать значительными и изменить работу схемы.
Обычно проволочный резистор наматывается как обычная катушка на керамическом каркасе, и этого более чем достаточно для большинства типов операций. Однако, если требуются низкие индуктивность и емкость, существуют другие методы, которые можно использовать для уменьшения индуктивности и емкости, но не для их полного устранения.
Существуют методы, которые можно использовать для уменьшения индуктивности:
- Бифилярная обмотка: Один из методов, который можно использовать, заключается в использовании бифилярной проволоки, т. е. двух отдельных проводов, соединенных вместе. Затем их можно соединить на дальнем конце. Идея состоит в том, что при соединении двух проводов таким образом ток будет течь в противоположных направлениях, и поля исчезнут. Хотя это и не идеально, это значительно снижает индуктивность, но когда два провода проходят в непосредственной близости, нежелательная емкость увеличивается.
- Обмотка Айртона-Перри: Это необычная форма обмотки. Когда провод входит в катушку резистора, он разделяется на две части, одна половина наматывается в одном направлении, а другая половина в обратном направлении. При такой намотке провода располагаются так, что ток течет в противоположных направлениях, тем самым уменьшая индуктивность. Кроме того, провода не проходят рядом друг с другом, как в бифилярной обмотке, и поэтому емкость e увеличивается незначительно.
Когда провод входит в катушку резистора, он разделяется на две части, одна половина наматывается в одном направлении, а другая половина в обратном направлении. При такой намотке провода располагаются так, что ток течет в противоположных направлениях, тем самым уменьшая индуктивность. Кроме того, провода не проходят рядом друг с другом, как в бифилярной обмотке, и поэтому емкость e увеличивается незначительно.Собственная индуктивность и емкость всегда будут проблемой для резисторов с проволочной обмоткой. В результате они редко используются для приложений, где они используются на высоких или радиочастотах. Их можно использовать только тогда, когда они используются на участке цепи, не передающем РЧ. Специализированные методы намотки, как правило, используются только в крайнем случае. Гораздо лучше использовать другую технологию резистора, если на резисторе присутствуют высокие частоты.
Резисторы с проволочной обмоткой
используются довольно широко. Они особенно используются в качестве резисторов большой мощности, где необходимо рассеивать большие уровни мощности.
Они широко используются во многих силовых приложениях; они не только физически больше, чем многие другие типы резисторов, но и имеют проволочный проводник и керамический каркас, поэтому они больше подходят для использования в качестве резистора большой мощности, чем другие типы, более широко распространенные.
К сожалению, их конструкция означает, что они намного дороже, чем обычно используемые резисторы гораздо меньшего размера.
Резисторы с проволочной обмоткой
также используются там, где требуются очень жесткие допуски и высокая температурная стабильность. Провод обычно имеет лучший температурный коэффициент сопротивления, чем многие другие типы резисторов, хотя многие из них в наши дни очень хорошие.
Другие электронные компоненты:
Батарейки
конденсаторы
Соединители
Диоды
полевой транзистор
Индукторы
Типы памяти
Фототранзистор
Кристаллы кварца
Реле
Резисторы
ВЧ-разъемы
Переключатели
Технология поверхностного монтажа
Тиристор
Трансформеры
Транзистор
Клапаны/трубки
Вернуться в меню «Компоненты».
. .
Провод резистора
Резисторы и провода резистора Резисторы используются для ограничения величины тока, протекающего через цепь. В электрических цепях они также используются для разделения напряжения и рассеивания мощности. Резисторы, используемые в электронных устройствах, обычно изготавливаются из углерода, углеродной пленки, металлической пленки и оксида металла. В резисторах с проволочной обмоткой используется металлическая проволока, обернутая вокруг материала сердечника, часто из керамики, стекловолокна или пластика. Ограничивая ток, резисторы выделяют тепло. В электронном оборудовании это считается нежелательным побочным эффектом. Однако, если желаемым результатом является нагрев, резисторы обеспечивают отличный пассивный источник тепла. Резисторы могут быть постоянными или переменными в зависимости от доступного сопротивления. Это означает, что количество тепла также может варьироваться. |
Использование резистивной проволоки позволяет пользователю создавать желаемое количество тепла, используя различные материалы и размеры проволоки.Типы резисторной проволоки
Нихром часто используется для изготовления резисторной проволоки. Нихром представляет собой сплав хрома и никеля, иногда с добавлением железа. Различные материалы и процентное содержание материалов позволяют создавать различное удельное сопротивление. Этот основной сплав устойчив к коррозии и имеет высокую температуру плавления, приблизительно 1400°C (2552°F). Устойчивость к высоким температурам делает его отличным выбором для обогрева.
Нихром 60 представляет собой сплав 60% никеля, 16% хрома и 24% железа. Нихром 60 имеет температуру плавления 1350°C (2462°F) и максимальную рабочую температуру 900°C (1652°F). Имеется диаграмма для определения удельного сопротивления при определенных температурах.
Никель-железные (NiFe) сплавы имеют высокий температурный коэффициент при низком удельном сопротивлении.
Провода резисторов с этими сплавами создают нагревательные элементы, которые будут уменьшать требуемую мощность при повышении температуры.
Канталовая проволока также является отличным выбором в качестве резисторной проволоки в устройствах, производящих тепло. Kanthal A-1 часто используется в печах.
Сплавы Kanthal обеспечивают более постоянную температуру элемента и более жесткие допуски. Проволока легче по весу по сравнению со сплавами NiFe или NiCr. Также он менее подвержен коррозии.
Выбор провода
Чтобы правильно выбрать провод резистора для проекта, необходимо учитывать удельное сопротивление провода. Термическая способность, включая температуру плавления, имеет решающее значение. Сплавы необходимо выбирать по коррозионной стойкости и весу. В приложениях, требующих точной температуры, допуски для проволоки также должны учитываться при принятии решения.
Общие расчеты
Ток или сила тока протекает через устройство или резистор.
Напряжение проходит через устройство или резистор. Сопротивление измеряется в Омах. Закон Ома предлагает простые методы определения напряжения, тока и сопротивления:
В = IR
Напряжение (В) = ток (I) умножить на сопротивление (R)
Чтобы найти ток, закон Ома переставляется:
I = V/R
Ток = напряжение, деленное на сопротивление.
Чтобы найти сопротивление:
R = V/I
Сопротивление = напряжение, деленное на ток.
Например, если вы измеряете напряжение 12 вольт при силе тока 40 миллиампер, сопротивление составляет 300 Ом.
Формула, используемая для физического сопротивления провода: Сопротивление = rL/A . Чтобы определить величину сопротивления, обеспечиваемого отрезком провода, вам необходимо знать три фактора.
1) Длина провода, обозначенная символом л .
2) Площадь поперечного сечения или диаметр провода, обозначенный символом A .
3) Постоянное удельное сопротивление материала провода, обозначаемое символом r .
Это означает, что чем больше диаметр провода, тем меньшее сопротивление он будет оказывать.
Мощность или тепловыделение также можно определить по формулам.
P = I2R — сумма тока в квадрате, умноженная на сопротивление.
P = IV — сумма тока, умноженная на напряжение.
P = V2/R — квадрат напряжения, деленный на сопротивление.
Дополнительные полезные формулы
Количество электроэнергии или тепловой энергии, выделяемой с течением времени, определяется интегралом мощности с течением времени.
P = f t2/t1 v(t)I(t)dt
Удельное сопротивление при 20°C (68°F)
Вт мм2/м (Вт/см2) 909196
9 9 Определение Размер провода резистора и тип

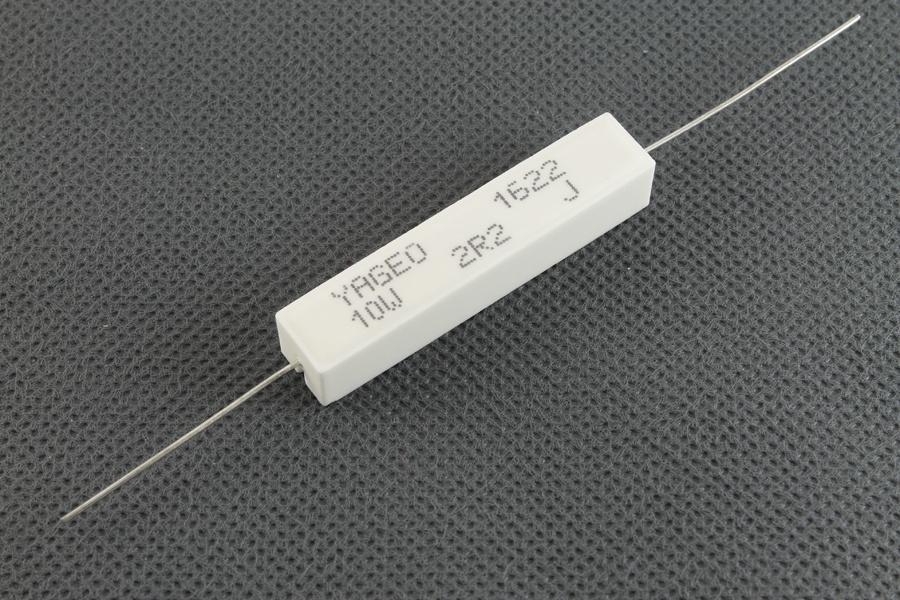

Вопрос: Если я знаю желаемое напряжение и мощность, как мне рассчитать/узнать, какой размер и тип провода подходит для изготовления резистора или нагревательного элемента?
Ответ: Когда вы знаете напряжение системы и мощность или мощность, которую вы хотите получить, вы можете использовать стандартную формулу мощности для определения необходимого сопротивления.
