Компрессор для пескоструйного аппарата: выбор, изготовление своими руками

1. Выбор компрессора
2. Важные параметры
3. Винтовая или поршневая компрессорная установка?
4. Дизельный или электрический компрессор?
5. Рекомендации по эксплуатации компрессоров в зимних условиях
6. Компрессорное оборудование, бывшее в употреблении
7. Самодельные компрессоры

Компрессор, используемый для оснащения пескоструйного аппарата, является важнейшим элементом, от правильности выбора которого во многом зависит эффективность работы всей системы. Технические характеристики данного устройства также оказывают непосредственное влияние на производительность выполняемой обработки и на такой немаловажный параметр, как расход абразивного материала.

Пескоструйный агрегат и компрессор – два обязательных компонента одной системы металлообработки

Выбор компрессора

Компрессор для пескоструя является самым дорогостоящим устройством среди всех элементов системы, используемой для выполнения подобной задачи. Комплектуя аппарат для выполнения пескоструйной обработки, многие, руководствуясь естественным желанием сэкономить, приобретают самые дешевые компрессоры, технические характеристики которых не отвечают требуемым параметрам.

Использование компрессора, технические параметры которого не соответствуют характеристикам применяемого пескоструйного аппарата, приводит к тому, что скорость выполнения обработки значительно снижается, увеличивается расход абразивного материала, приходящийся на единицу обрабатываемой площади поверхности, в итоге срываются сроки исполнения работ и увеличивается их стоимость.

Именно поэтому специалисты, выбирая компрессор для выполнения пескоструйки, оценивают не только объемы работ, которые предстоит осуществить, но также и сроки, в которые необходимо уложиться. Для выбора компрессора чаще всего используют специальные таблицы, где приведены соотношения таких параметров, как:

• давление, которое способен обеспечить компрессор;
• уровень потребления пескоструйным аппаратом сжатого воздуха;
• расход абразивного материала, приходящийся на единицу площади обрабатываемой поверхности;
• скорость выполнения обработки.

Расход абразива, воздуха и производительность

Данные по расходу абразивного материала, которые указаны в таких таблицах, являются ориентировочными по той причине, что на величину этого параметра оказывают влияние многие факторы. Такими факторами, в частности, являются: тип обрабатываемой поверхности, характер и толщина слоя очищаемого загрязнения или старого покрытия, высота, на которую необходимо поднять абразивную смесь, опыт и квалификация исполнителя работ. Несмотря на не слишком высокую точность данного параметра, приведенного в таблицах, представление о том, какой нужно выбрать компрессор, они дают.

Важные параметры

Если оценивать значимость двух основных характеристик любого компрессора: производительности, измеряемой в объеме воздуха, подаваемого в единицу времени, и давления, под которым такой воздух подается к соплу пескоструйного аппарата, то можно сделать вывод, что они обе являются важными.

Если говорить о производительности компрессора, которая может измеряться в таких единицах, как литр/мин и м³/мин, то следует указать, что данный параметр оказывает влияние на скорость выполнения обработки и качество рабочей смеси, состоящей из абразивного материала и воздуха. Компрессорное оборудование, отличающееся высокой производительностью, дает возможность применять сопла с отверстиями большего диаметра, тем самым увеличивая диаметр пятна обработки и, соответственно, скорость ее выполнения. Для большинства моделей современных пескоструйных аппаратов, работающих по напорному принципу, требуются компрессоры, способные обеспечить производительность в интервале 2,2–17 м³/мин.

Расчет производительности компрессора

Выбор компрессора по показателю давления, которое он способен обеспечить, зависит преимущественно от характеристик обрабатываемой поверхности. Так, для выполнения эффективной пескоструйной обработки конструкций из бетона, кирпича и натурального камня нужен компрессор, который сможет обеспечить давление порядка 3–5 бар, а для качественной очистки металлических поверхностей — 5–8 бар. Большее давление (порядка 9–12 бар) требуется в тех случаях, когда с обрабатываемой поверхности необходимо удалить толстый слой старого покрытия или материал, который отличается высокой абразивной стойкостью. Компрессор, способный обеспечить такое давление, потребуется и в том случае, если абразивную смесь нужно подать на значительное расстояние: свыше 60 метров.

При работе пескоструйного аппарата основная часть давления теряется не в шланге, подающем сжатый воздух от компрессора, а в рукаве, по которому из емкости поступает абразивный материал. Именно поэтому при необходимости выполнения пескоструйных работ на значительном удалении от компрессорной установки покрывать это расстояние нужно за счет длины воздушного шланга, а рукав для подачи абразивного материала стараться делать минимальной длины.

Винтовая или поршневая компрессорная установка?

Поршневые компрессоры, которые подают сжатый воздух в систему со значительными скачками, редко используются для комплектации пескоструйных аппаратов. По причине таких скачков абразивный материал неравномерно смешивается с воздушным потоком, образуя многочисленные комочки, которые не только снижают давление абразивной струи, но и забивают сопло аппарата. Устранить пульсации давления воздуха в системе при использовании поршневого компрессора можно, если включить в систему ресивер и подбирать компрессорную установку, способную обеспечить большее давление, чем требуется для работы пескоструйного аппарата. Еще одним недостатком таких компрессоров, которые в случае острой необходимости можно использовать для выполнения кратковременных пескоструйных работ, является то, что они характеризуются значительным выносом компрессорного масла.

При выборе компрессора учитывайте средний ресурс работы, зависящий от типа оборудования

Всех подобных недостатков лишены компрессорные установки винтового типа, преимущественно используемые для комплектации пескоструйных аппаратов. Такие установки, отличающиеся экономичностью в использовании и обслуживании, способны длительный период времени обеспечивать пескоструйный аппарат сжатым воздухом, уровень давления которого остается стабильным.

Дизельный или электрический компрессор?

Пескоструйные аппараты сегодня могут комплектоваться компрессорными установками, приводящимися в действие от электрических или дизельных двигателей. Какой из подобных компрессоров выбрать, зависит от целого ряда факторов. Понятно, что использовать электрический компрессор не удастся в том случае, если нет возможности подключения к электрической сети. Между тем автономность и мобильность — не единственные достоинства дизельных компрессоров.

Современный дизельный компрессор – это мощный агрегат, оснащенный различными системами, обеспечивающими эффективную работу с любым инструментом

Большая часть современных моделей таких устройств оснащены эффективной системой регулировки их производительности, которая работает по следующему принципу: в тот момент, когда потребление сжатого воздуха пескоструйным аппаратом уменьшается, такая система автоматически снижает обороты приводного двигателя установки; соответственно, когда потребление сжатого воздуха возрастает, обороты двигателя тоже увеличиваются. Подобные системы могут быть установлены и на электрические компрессоры, но по причине конструктивных особенностей подобных устройств стоят они значительно дороже.

К преимуществам электрических компрессоров следует отнести простоту их конструкции, они более экономичны в эксплуатации и обслуживании. Среди таких компрессоров на современном рынке представлены как стационарные, так и мобильные модели, транспортируемые при помощи специального шасси, которым они оснащены. Ограничением для использования электрических установок является также то, что для эффективной работы пескоструйного аппарата требуется компрессор, двигатель которого обладает мощностью в пределах 22–100 кВт. Подключение такого двигателя способна выдержать не каждая электрическая сеть.

На компрессоры, работающие от сети в 220 вольт, практически не устанавливаются двигатели мощнее 3 кВт

Если выбирать, какой компрессор приобрести с учетом экономической составляющей его использования, более предпочтительным окажется выбор электрических устройств.

Рекомендации по эксплуатации компрессоров в зимних условиях

Те, кто собирается использовать компрессор в составе системы для пескоструйной обработки, обязательно должны знать о том, как избежать образования и концентрации в магистралях влаго-масляного конденсата, который не только снижает производительность работы аппарата, но и может привести к его полной остановке. Наличие в подающих магистралях подобного конденсата приводит к намоканию абразивного материала, его слипанию и образованию комков, а если в качестве такого материала используется металлическая дробь, то конденсат способствует ее коррозии и, как следствие, снижению ее качественных характеристик. Компрессорное масло, которое также присутствует в конденсате, при попадании на обрабатываемую поверхность негативно влияет на качество проводимой очистки.

При эксплуатации компрессора в зимний период замените «летнее» масло на масло с температурой застывания не менее 25 градусов

Для того чтобы удалить из системы уже образовавшийся конденсат, используются специальные влагомаслоотделители, работающие по принципу циклонного сепаратора, однако они неспособны остановить процесс его образования. Для решения этой задачи в системах пескоструйной очистки могут быть использованы различные устройства, к наиболее распространенным из которых следует отнести:

• охладители сжатого воздуха;
• коалесцентные фильтры;
• рефрижераторные осушители.

Влагоотделитель можно сделать и самостоятельно, например, из маслофильтра от «волговского» двигателя

При эксплуатации компрессорных установок в условиях низких температур (от минус 5 градусов) их необходимо дополнительно оснащать предпусковыми подогревателями и системами «холодного старта». Естественно, что масло, используемое в компрессорах в таких случаях, также должно быть рассчитано на зимнюю эксплуатацию.

Компрессорное оборудование, бывшее в употреблении

Решая вопрос, какое компрессорное оборудование приобрести, чтобы потратить поменьше денег, многие принимают решение купить установку, уже бывшую в употреблении. Действуя таким образом, следует очень ответственно подходить к выбору оборудования, чтобы не оказаться в итоге в ситуации, когда вам придется постоянно ремонтировать вашу компрессорную установку. Также следует иметь в виду, что компрессор, который уже успел проработать какое-то время, не способен обеспечить тех характеристик, которые указаны в паспортных данных на новое оборудование. Связано подобное положение дел с тем, что любое используемое оборудование подвергается естественному износу, что непременно влияет на его КПД не самым лучшим образом.

Преимущество покупки б/у компрессора – возможность приобретения более мощного агрегата за небольшие деньги

Бывшие в употреблении компрессоры, кроме того, отличаются повышенным расходом топлива, что приводит к увеличению себестоимости проведения пескоструйных работ. Не следует снимать со счетов и то, что такое оборудование может в любой момент отказать, что приведет не только к дополнительным расходам по его ремонту, но и к срыву сроков выполнения работ, а это очень критично во многих ситуациях. Средний срок нормальной эксплуатации компрессорного оборудования составляет 7–10 лет, поэтому приобретение компрессора, который уже отработал такой период времени, просто нецелесообразно.

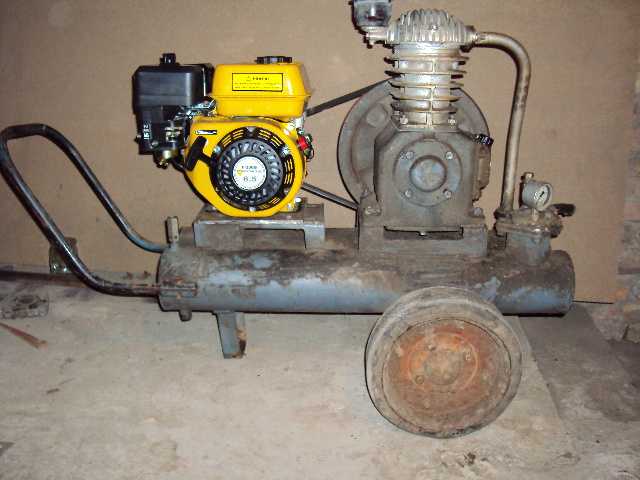

Самодельные компрессоры

Для тех, кто любит что-то делать своими руками и хочет прилично сэкономить на приобретении серийного компрессора, есть хороший вариант: изготовить самодельное устройство, которое позволит эффективно выполнять несложную пескоструйную обработку в домашних условиях.

Схема компрессора

В качестве основного элемента самодельного устройства для получения сжатого воздуха, который и будет определять его технические характеристики, можно использовать готовые компрессоры от тормозного пневматического привода старых автомобилей марок МАЗ и ЗИЛ (130–157). Такие компрессоры есть и в технике марок МТЗ и ГАЗ, но они малопроизводительны, а устройства от автомобилей КАМАЗ требуют значительной доработки. В качестве ресивера, который необходимо будет установить на такое устройство, можно использовать обычный газовый баллон емкостью 50 литров. Для привода компрессорной головки подойдет электродвигатель как на 220, так и на 380 В.

Своими руками для такого самодельного компрессора вам потребуется изготовить только раму, на которой все составные элементы устройства собираются в единую конструкцию.

Как сделать пескоструй своими руками в домашних условиях: чертежи и этапы сборки

Пескоструйная обработка позволяет качественно и быстро очистить поверхности от загрязнений, матировать стекло. Первый тип операций весьма востребован в маленьких автомастерских и даже частных гаражах. Проблема в том, что предлагаемые на рынке комплекты оборудования стоят дорого. При этом, допустим, в наличии у домашнего мастера есть достаточно производительный компрессор. В этом случае можно собрать пескоструйный аппарат своими руками, используя, в буквальном смысле, выброшенные вещи и детали, которые можно купить в любом магазине хозтоваров.

Содержание

• 1 Конструкция и принцип работы пескоструйного аппарата
• 2 Из чего можно собрать пескоструй
• 3 Алгоритм изготовления пескоструя из газового баллона или огнетушителя
• 4 Из чего сделать сопло и пистолет
• 5 Альтернативные методы изготовления
  • 5.1 Из мойки высокого давления
  • 5.2 Из продувочного пистолета
  • 5.3 Используя краскопульт
• 6 В качестве заключения
• 7 Самые популярные пескоструйные аппараты 2018 года

Конструкция и принцип работы пескоструйного аппарата

Пескоструй своими руками можно собрать на основе двух конструкционных схем, отличающихся физикой подачи абразивного материала в выходной тракт. Однако они будут иметь практически одинаковый список значимых узлов.

1. Компрессор — основное устройство для нагнетания воздуха.
2. Ресивер, который можно сделать из газового баллона.
3. Емкость для абразивного материала достаточно малого объема, которая делается из фреонового баллона или огнетушителя.
4. Пистолет, основной инструмент оператора установки.
5. Соединительные шланги.

Важно! Чтобы обеспечить долгую работу и стабильные параметры абразивной смеси устройство пескоструйного аппарата  должно обязательно включать влагоотделитель. Если используется поршневой компрессор, рекомендуется устанавливать на входном тракте подачи воздуха систему фильтрации масла.

Любое самодельный пескоструй должен формировать на выходе поток воздушно-абразивной смеси. При этом напорная схема использует подачу абразива давлением в выпускной патрубок, где он смешивается с потоком воздуха от компрессора. Бытовой пескоструйный аппарат эжекторного типа использует эффект Бернулли для создания вакуума в тракте забора абразива. Последний поступает в зону смешивания под действием атмосферы.

Чертежи и схема самодельного пескоструя, по которым можно собрать аппарат в домашних условиях, отличаются огромным разнообразием. Причина в том, что мастера-кустари используют для своих изделий то, что под рукой. Поэтому разумно рассматривать общие принципы, по которым строится самодельное пескоструйное оборудование.

Из чего можно собрать пескоструй

Чтобы понять, насколько просто сделать пескоструй своими руками, достаточно остановиться на особенностях работы каждого узла конструкции. В этом случае подбор доступных деталей или готовых изделий становится очевидным.

1. Узел смешивания. Сюда с двух шлангов поступает песок для пескоструя, сжатый воздух из компрессора. На выходе — готовая воздушно-абразивная смесь. При этом никаких требований, например, объема камеры смешивания, к узлу не предъявляется. На этом основании для его изготовления можно использовать обычный сантехнический тройник.
2. Устройства регулирования. Нормальный ручной пескоструйный аппарат должен иметь возможность настраивать поток воздуха и интенсивность подачи абразивного материала. При этом никаких требований к устройству регулирования не предъявляется. В домашних условиях эту роль хорошо выполняют водяные шаровые краны из стали.
3. Точки подключения. Для присоединения шлангов на портативный пескоструйный аппарат устанавливаются обычные штуцеры. Они могут оснащаться хомутами для надежного крепления. Все эти компоненты нетрудно купить в магазинах.
4. Ресивер. Эта часть конструкции нужна для облегчения работы компрессора и стабилизации давления. Ресивер обязательно потребуется, если хочется получить мощный пескоструй своими руками. Изготовить это устройство можно из огнетушителя порошкового типа с большой емкостью корпуса. Еще один вариант — сделать ресивер из газового баллона.
5. Камера абразива. Компоненты для ее изготовления могут отличаться в зависимости от типа создаваемой установки. Например, мини пескоструйный аппарат эжекторного типа собирается с пластиковой бутылкой для абразива. Напорная же установка потребует прочной емкости, сделанной из огнетушителя или фреонового баллона.

Важно! Схема соединения устройств влагоотделения и маслоулавливания зависит от конкретного изделия, купленного для этой цели. Однако большинство представленных на рынке моделей потребует изготовить только отвод из сантехнического тройника, на который монтируются штуцеры шлангов.

Алгоритм изготовления пескоструя из газового баллона или огнетушителя

Наиболее простая конструкция пескоструя, которую можно сделать самому, представляет собой установку напорного типа. Для ее изготовления понадобятся (принципы выбора и назначение компонентов описаны выше):

• краны шаровые, 2 шт;
• баллон из-под фреона, газовый или огнетушитель;
• отрезок трубы для создания воронки засыпа абразива в камеру;
• тройники, 2 шт;
• шланги с внутренними диаметрами 10 и 14 мм для выпуска абразива и подачи воздуха от компрессора соответственно;
• фитинги и хомуты для крепления шлангов;
• сантехническая фум-лента для соединения элементов конструкции.

Изготовление пескоструя происходит по следующему алгоритму.

1. Подготавливается камера. Для этого из огнетушителя выпускается газ или высыпается порошок, из любых баллонов под давлением удаляется содержимое.
2. В баллоне делают отверстия. Сверху — для засыпания абразива (соответствующие диаметру выбранной трубки), снизу — для приваривания крана.
3. Кран для регулировки подачи абразива можно намертво вварить баллон. Еще один вариант — предварительно установить переходник, на который накручивается регулятор.
4. После крана, используя фум-ленту, устанавливается тройник, узел смешивания.
5. На вентиль баллона монтируется кран, за ним устанавливается тройник.

Завершается сборка основной конструкции привариванием колес или ручек для переноски. Не помешают и опорные ножки, чтобы пескоструй был не только мобильный, но и устойчивый.

Далее, проводятся соединения и формирование трактов подачи и выхода готовой рабочей смеси:

• на вентиль баллона, нижний тройник — устанавливаются штуцеры;
• шланг диаметром 14 мм подачи воздуха располагается между тройником вентиля и соответствующим узлом смешивания внизу баллона;
• к оставшемуся подводу тройника вентиля с фитингом присоединяют компрессор;
• к свободному отводу нижнего тройника закрепляют шланг подачи рабочей смеси.

На этом создание устройства можно считать оконченным.

Совет! Чтобы обеспечить герметичность, на трубку засыпания абразивного песка рекомендуется подобрать навинчиваемую крышку.

Из чего сделать сопло и пистолет

Самодельный пистолет для пескоструя также не представляет сложности. Его можно изготовить, используя насадку на шаровый водяной кран, установленный на конце шланга подачи воздушно-абразивной смеси. Данный выходной элемент представляет собой зажимную гайку, фиксирующую сопло для выброса абразива.

Последний элемент конструкции – сопло — можно выполнить из металла, выточив деталь на токарном станке. Однако более разумно сделать сопло из свечи зажигания. Для этого старую деталь режут болгаркой, отделяя прочный керамический столб от металлических элементов конструкции и формируя подходящую длину.

Важно! Процесс отделения нужной части свечи — это неизбежное образование огромного количества пыли и неприятного запаха. Поэтому, если нет навыков работы с болгаркой и мастерской, рекомендуется купить керамическое сопло в магазине.

Стоит особо отметить: самодельные конструкции зачастую показывают лучшие результаты, чем готовый пистолет из пескоструя, множество моделей которого представлены в розничной продаже. Поэтому разумно потратить время на создание собственного решения, для которого не потребуется заметных финансовых вложений.

Альтернативные методы изготовления

Множество вариантов самодельных пескоструев обусловлено потребностями владельцев и разными доступными материалами. Сделать собственную эффективную установку можно с использованием изделий, предназначенных для иных работ. К примеру, собрать беспылевой пескоструйный аппарат своими руками поможет агрегат для мойки высокого давления. Ниже приведено несколько рабочих и эффективных вариантов самодельных установок.

Из мойки высокого давления

Собрать пескоструй можно из Керхера. Эта мойка для машин создает высокое давление воды при малом ее расходе. Для получения эффективно работающей беспылевой установки всего лишь нужно собрать специальную насадку на выходную трубку. Потребуется:

• самостоятельно изготовленное или приобретенное в магазине керамическое сопло;
• армированный шланг;
• блок смешивания, подойдет тройник с подходящим диаметром посадки;
• узел регулировки подачи, дозатор с цилиндрического типа;
• трубка для забора абразива, оснащенная трактом подачи воздуха в закрытую емкость с песком или иным материалом.

Водяной пескоструй из Керхера работает на эжекторной схеме. Вода под высоким давлением, проходя через блок смешивания с большой скоростью, создает вакуум в тракте подачи абразива. Песок поступает и выбрасывается с жидкостью под высоким давлением.

У водяного пескоструя данной конструкции есть некоторые особенности.

1. Интенсивность потока велика при малом расходе воды. Это позволяет применять установку для стекла, матирования или иной обработки.
2. Для стабильной подачи должен использоваться абразив равномерной дисперсии и малой фракции. В бытовых условиях подойдет мелкий, просеянный речной песок.

Из продувочного пистолета

Маленький и эффективный — так можно описать пескоструй из продувочного пистолета. Это устройство позволит с достаточно высокой эффективностью проводить, например, кузовные работы. Однако производительность полностью зависит от используемого компрессора. Для сборки аппарата потребуется:

• готовый пневматический продувочный пистолет;
• сантехнический тройник;
• шаровый кран для регулировки подачи абразива;
• выходное сопло с прижимной гайкой.

Конструкция не отличается сложностью. Как ее собрать — видно на следующем фото.

В качестве емкости для абразива может использоваться как легкий баллон от порошкового огнетушителя, так и пластиковая бутылка.

Используя краскопульт

Создать самодельный пескоструй можно из краскопульта. Для этого понадобится:

• клапан смешивания из обычного пистолета краскопульта;
• рукоять с механизмом подачи воздуха краскопульта;
• бутылка для абразивной смеси:
• тройник;
• шаровый кран-регулятор.

Схема работы готового устройства выглядит следующим образом:

Для сборки конструкции понадобится:

• проточить пистолет краскопульта для использования сопла нужных габаритов;
• присоединить к пистолету тройник смешивания;
• установить и закрепить шланги подачи и циркуляции.

Важно! Пуск подачи песка или иного абразива из емкости осуществляется простым нажатием курка. Объема бутылки хватает для обработки небольших деталей или поверхностей на протяжении 20-30 минут.

В качестве заключения

Чтобы самодельный пескоструй не стал проблемой и не испортил здоровье владельца, не стоит пренебрегать простыми правилами безопасности. Рекомендуется сразу отбирать пыль из зоны обработки. Приспособление для решения такой задачи можно сделать из пылесоса. Однако для достижения максимального уровня защиты обязательно нужно работать в респираторе, использовать для очистки, шлифовки мелких деталей необитаемую герметичную камеру.

Самые популярные пескоструйные аппараты 2018 года

Аппарат пескоструйный AE&T T06505 19л.

Пескоструйный аппарат 17 л GARWIN 8866101

N33235 Пескоструйная камера 90л. AE&T T06301 настольная

JTC-5324 Пескоструйный аппарат, шланг 1/2″,макс. давл. 250PSI, объем 38л.

Пистолет пескоструйный Fubag Sbg142/3

Какой воздушный компрессор для пескоструйной обработки?

Знание того, какой воздушный компрессор использовать для пескоструйной обработки, очень запутанно, и существует много информации, которая делает ее еще хуже!

Вы не согласны?

Я хотел найти более короткий ответ на этот вопрос и перейти к «основам» того, какой компрессор подойдет для пескоструйной обработки.

Во время исследования я обнаружил, что вопрос о том, какой воздушный компрессор подходит для пескоструйной обработки, не является точным, и более правильным вопросом будет вопрос о том, какой тип пескоструйной обработки я собираюсь выполнять.

Взгляните на то, что я нашел, и, надеюсь, эта статья немного облегчит понимание.

Какой воздушный компрессор для пескоструйной обработки?

Лучшие типы воздушных компрессоров для пескоструйной обработки – это модели с более высокой производительностью. Компрессор, который может производить от 10 CFM до 20 CFM, идеально подходит для небольших задач пескоструйной обработки.

Если вам нужна более мощная пескоструйная обработка, то лучше использовать компрессор с производительностью от 18 до 35 куб. .

Как вы понимаете, рекомендуемый CFM предназначен для оптимальной производительности, и вы можете использовать менее дорогой компрессор с меньшей производительностью CFM, но вам, вероятно, придется работать при более низком PSI или вам придется остановиться и подождать для компрессора, чтобы наверстать упущенное, время от времени.

CFM Требования для пескоструйной обработки:

Как я уже говорил ранее, чем выше рейтинг CFM воздушного компрессора, тем лучше. Пескоструйная обработка чрезвычайно требовательна к компрессору.

Вам потребуется постоянный поток воздуха, особенно если вы хотите исключить остановку и дать компрессору наверстать упущенное, прежде чем снова начать пескоструйную обработку.

Я просмотрел несколько диаграмм в Интернете, они дали хорошее сравнение рекомендаций CFM для конкретных давлений в фунтах на квадратный дюйм, а также перечислили размер сопла и отверстие, используемое для сопла и колен. три элемента кажутся ключом ко всему процесс.

industrialoutpost.com

Одна вещь, которую я заметил, просматривая различные сравнительные таблицы CFM для пескоструйной обработки, заключалась в том, что не было единого краткого ответа относительно того, сколько CFM требуется при определенном давлении, и все они были немного отличается.

Я понял, что лучше всего иметь компрессор, который может выкачивать около 15 кубических футов в минуту, если вы хотите иметь возможность непрерывно запускать пескоструйную машину без необходимости останавливаться и ждать, пока компрессор начнет «наверстывать упущенное». .

Какой тип PSI мне нужен?

Идеальный PSI для работы пескоструйного аппарата составляет 90 фунтов на квадратный дюйм (в большинстве случаев), поэтому, взглянув на диаграмму (выше), мы видим, что минимальный CFM для воздушного компрессора с небольшим восьмидюймовым соплом составляет около 20 CFM, что довольно высоко.

Компрессоры, которые могут производить такое количество кубических футов в минуту, обычно довольно дороги.

Воздушный резервуар обычно опорожняется при пескоструйной очистке, и вы хотите поддерживать рабочее давление в фунтах на квадратный дюйм при пескоструйной очистке от 50 до 90 фунтов на квадратный дюйм. Если вы упадете ниже 50 фунтов на квадратный дюйм, давления просто не будет достаточно для достаточного удаления материала, и вам придется остановиться и подождать, пока компрессор наверстает упущенное, прежде чем вы сможете продолжить дробеструйную обработку.

Возможно использование компрессора меньшего размера!

Вы можете использовать воздушный компрессор меньшего размера, который стоит немного меньше денег, чем показано на диаграмме, что-то, что может производить от 5 до 6 кубических футов в минуту и ​​обойдется вам примерно в 300-500 долларов США.

Я нашел видео в Интернете, где мужчина использовал воздушный компрессор меньшего размера со своим пескоструйным шкафом, и он работал просто отлично, но он работал с меньшими материалами, и ему приходилось время от времени останавливаться и позволять компрессору догонять, но это работало.

Примеры компрессоров, которые будут работать:

Я хотел найти в Интернете и сравнить различные компрессоры, чтобы увидеть, какие из них будут соответствовать требованиям к воздуху CFM, перечисленным в таблице выше, чтобы увидеть, какие из них будут работать, и получить общее приблизительная цифра ценообразования, чтобы уйти.

Примеры компрессоров, которые будут работать:

Я хотел найти в Интернете и сравнить различные компрессоры, чтобы увидеть, какие из них будут соответствовать требованиям к воздуху CFM, перечисленным в таблице выше, чтобы увидеть, какие из них будут работать и чтобы получить общую приблизительную цифру ценообразования.

В видео, которое я разместил (выше), использовался менее дорогой воздушный компрессор, который стоил около 350 долларов США, и это был California Air Tools CAT-10020C, который вы можете найти на Amazon.

Похоже, он работал хорошо, и хотя выходной поток составлял около 5,3 кубических футов в минуту при 90 фунтах на квадратный дюйм (по данным производителя), он, казалось, неплохо справлялся со многими мелкими деталями, с которыми он работал.

Он использовал дробеструйную камеру меньшего размера с компрессором CA Airtools и стеклянными шариками, которые работали хорошо.

Я нашел очень короткое видео в Интернете (Youtube), в котором показано, как кто-то использует пескоструйную машину для портовых грузов, подключенную к компрессору Sanborn на 60 галлонов, который они купили у Menards, и, похоже, он обеспечивает довольно большую мощность, имея рейтинг 11,5 CFM. при 90 фунтов на квадратный дюйм.

Видео было снято немного дальше, чем мне хотелось бы видеть, и было бы полезно увидеть конечный результат крупным планом, но в целом вы чувствуете, как быстро двигался парень. и общее представление о том, как компрессор работал с пескоструйным аппаратом.

Я нашел еще одно короткое видео, в котором показано, как используется большое сопло и один из этих буксируемых компрессоров, подключенный к нему.

Он имеет промышленные размеры и очень быстро справляется с металлической деталью, с которой они работали.

Какие модели искать и по какой цене?

Я огляделся и обнаружил, что компрессоры мощностью от 5 до 9 л. с. вполне подходят для небольших задач пескоструйной обработки, и большинство из них имеют показатель CFM около 10–12 CFM @ 9.0 фунтов на квадратный дюйм. Они стоили довольно дорого, и некоторые из моделей, которые я нашел на Amazon, стоили около отметки в 1000 долларов, поэтому вам нужно будет оправдать такой тип инвестиций.

Менее мощные модели, производившие 5–10 кубических футов в минуту, различались по цене, но составляли от 350 до 800 долларов.

По моему общему мнению, вы должны заплатить от 350 до 1200 долларов за компрессор, который будет иметь мощность CFM, необходимую для пескоструйной обработки. Это базовый ценовой диапазон, который, вероятно, предназначен для людей, которые хотят выполнять небольшие задачи, или тех, кто не возражает против того, чтобы процесс занял немного больше времени (ожидая, пока компрессор наверстает упущенное).

Источник питания тоже имеет значение.

..

Вам следует подумать о том, какой тип источника питания имеется в вашем доме, если вы ищете электрические воздушные компрессоры.

Я предполагаю, что у большинства людей есть только 120 вольт для работы, и, вероятно, даже найдутся люди, которые смогут запускать инструменты и от источника питания 240 В, но это случается реже, и вам нужно это учитывать.

Они производят воздушные компрессоры с бензиновым двигателем, которые имеют значительную производительность CFM, но, как правило, намного больше, чем электрические модели, и стоят от 500 до 1000 долларов за модель, которая будет иметь рейтинг CFM в этом году, когда дело доходит до пескоструйной обработки.

Лучший воздушный компрессор для пескоструйной обработки. (5 лучших отзывов)

Пескоструйная или абразивно-струйная обработка, как ее часто называют, является одним из наиболее распространенных применений воздушного компрессора.

Пескоструйная обработка — это процесс использования сжатого воздуха для подачи мелких абразивных материалов, таких как песок, на заготовку для удаления ржавчины, краски, окалины, образовавшейся в результате термической обработки, масляных и жировых пятен и т. д. Мощность сжатого воздуха позволяет для быстрой очистки, сглаживания и придания формы различным поверхностям.

Однако то, что это обычная работа с воздушным компрессором, не означает, что каждый воздушный компрессор одинаково хорошо подходит для выполнения указанной работы. В этой статье я собираюсь посмотреть на воздушные компрессоры с точки зрения того, кто в основном будет заниматься пескоструйной очисткой.

Размер компрессора для пескоструйной обработки

Размер воздушного компрессора для пескоструйной обработки зависит от трех факторов: размера сопла пескоструйного аппарата, CFM (объем воздуха) и PSI (давление воздуха). Для небольшой пескоструйной обработки с использованием сопла № 2 (1/8 дюйма) вам нужен воздушный компрессор, который может обеспечить 20 кубических футов в минуту при 100 фунтах на квадратный дюйм. Для более крупных работ с соплом № 4 (1/4 дюйма) требуется 80 кубических футов в минуту при 100 фунт/кв.0 фунтов на квадратный дюйм.

Обратите внимание, что, как и при окраске распылением, при пескоструйной очистке требуется непрерывная подача воздуха, поэтому объем резервуара также важен.

Еще один фактор, который многие люди часто упускают из виду, заключается в том, что из-за того, как работает пескоструйная обработка, очень часто отверстие сопла изнашивается и становится больше. Сопло большего диаметра потребует большего объема воздуха (CFM) для успешного выполнения своей задачи.

Пять лучших воздушных компрессоров для пескоструйной обработки

Вот лучшие воздушные компрессоры для пескоструйной обработки, которые я считаю лучшими для малых и средних предприятий, включая автомобилестроение.

1. Компрессор Dewalt на 120 галлонов

Компрессор Dewalt, обеспечивающий производительность 35 кубических футов в минуту при давлении 100 фунтов на квадратный дюйм и максимальном давлении воздуха 175 фунтов на квадратный дюйм, подходит для большинства небольших и средних пескоструйных работ.

Рекомендуется

Dewalt DXCMH9919910

• Марка-модель: Dewalt DXCMH9919910
• Размер бака: 120 галлонов
• Выход: 35 кубических футов в минуту при 100 фунтов на квадратный дюйм
• Мощность: Электродвигатель мощностью 10 л. с.
• Цена: См. цену на Amazon

Вердикт отзыва: 10-сильный компрессор DXCMH9919910 объемом 120 галлонов от Dewalt предлагает прекрасный баланс между объемом выходного воздуха (куб. фут/мин), размером и ценой и является нашим лучшим выбором для воздушного компрессора для пескоструйной обработки. – Дэвид Миллер

2. Quincy QT-54 : бюджетный

Мой абсолютный выбор для пескоструйной обработки – поршневой воздушный компрессор Quincy QT-54 со смазкой разбрызгиванием. Это качественный и универсальный вариант. Однако этот вертикальный компрессор имеет меньшую производительность в кубических футах в минуту по сравнению с Dewalt.

Quincy QT-54: Нажмите, чтобы увидеть цену

Это воздушный компрессор объемом 60 галлонов. Хотя у каждого свои предпочтения относительно емкости, я думаю, что 60 галлонов — это отличный размер для пескоструйной обработки. То же самое касается производительности воздушного компрессора в кубических футах в минуту. Как я уже говорил ранее, вам нужно минимум 10 CFM от вашего воздушного компрессора. Производительность Quincy QT-54 близка к 16 CFM, что является приличным числом для пескоструйной обработки своими руками.

Основные характеристики

• Объем воздуха: 15,4 кубических футов в минуту при 100 фунт/кв. дюйм
• Давление воздуха: 145-175
• Двигатель: 5 л.с., 230 В

В целом это просто очень хорошо сложенный воздушный компрессор. Он предлагает отличную производительность и должен прослужить вам довольно долго, так как мой очень хорошо выдержал интенсивное использование.

3. Industrial Air IH9929910: 35 кубических футов в минуту

Если вам абсолютно необходим воздушный компрессор высокой производительности, вы можете попробовать Industrial Air. Этот горизонтальный воздушный компрессор, как видно из названия, может похвастаться внушительным баком на 120 галлонов.

Industrial Air IH9929910 – см. цену

Теперь, полное раскрытие, я лично не использовал этот воздушный компрессор. Причина этого в том, что я лично не думаю, что 120 галлонов необходимы для чего-то вроде пескоструйной обработки. Впрочем, мнение у всех может быть разное. Я спросил нескольких друзей, чтобы узнать, какой, по их мнению, хороший вариант с большой емкостью, и мне порекомендовали этот.

Помимо высокой производительности, они также считают, что выходная мощность Industrial Air более чем достаточна. При 35 кубических футах в минуту при 100 фунтах на квадратный дюйм он такой же мощный, как мой личный фаворит, Dewalt, и цена также довольно близка. Я не могу представить, что вы ошибетесь с любым из этих двух воздушных компрессоров.

4. HPDAVV 219 CFM — для тяжелых условий эксплуатации

Вам нужен чрезвычайно мощный компрессор, способный обеспечить сжатым воздухом весь цех или завод? Проверьте эту модель.

HPDAVV 219 CFM – Нажмите, чтобы узнать подробности

Блок HPDAVV 50 HP обеспечивает объем воздуха 219 CFM при максимальном давлении воздуха 150 psi. Это устройство, которое понадобится немногим из вас, если только вы не работаете в специализированной пескоструйной установке или в кузовной мастерской.

Основные характеристики

• Выход воздуха: 219 кубических футов в минуту
• Давление воздуха: 125–150 фунтов на кв. дюйм (8–10 бар)
• Двигатель: 50 л.с., 230 В

5. Northstar 20-галлонный портативный

Если вы находитесь в затруднительном положении и вам нужно что-то экономное и компактное, то вы, возможно, захотите попробовать NorthStar. Это не самый мощный компрессор (у него выходная мощность всего около 14 кубических футов в минуту), но в целом это достойный вариант.

Но ключевой особенностью этого устройства является его портативность. это 9Переносной воздушный компрессор 0005 с газовым двигателем с двигателем Honda объемом 163 куб. см.

Northstar Portable – Нажмите, чтобы увидеть цену

V-образная ориентация цилиндра и конструкция увеличенного маховика позволяют хорошо контролировать температуру устройства. Это относительно небольшой, хорошо сложенный компактный воздушный компрессор.

Основные характеристики

• Объем воздуха: 13,7 кубических футов в минуту при 90 фунт/кв. дюйм
• Давление воздуха: 130 фунтов на кв. дюйм
• Двигатель: Бензиновый двигатель Honda объемом 163 см³ (примерно 5 л.с.)

Я использовал NorthStar, и хотя выходная мощность представляет собой небольшую проблему для пескоструйной обработки, я также признаю, что это лучший вариант для тех, кому может понадобиться по-настоящему портативное устройство.

Кроме того, он довольно дешев по сравнению с воздушными компрессорами. Я понимаю, что не все работают с одинаковым бюджетом, поэтому иногда приходится обходиться неоптимальными инструментами во имя зарабатывания денег.
Единственная жалоба, которая у меня есть, это то, что иногда требуется пара попыток, чтобы двигатель Honda завелся.

Руководство по покупке пескоструйного компрессора

В этом разделе статьи я расскажу о некоторых характеристиках, на которые следует обратить внимание при покупке воздушного компрессора специально для пескоструйной обработки. Как я уже говорил, воздушные компрессоры имеют множество функций, и не все из них одинаково полезны, когда речь идет о пескоструйной очистке.

CFM

Если вы когда-либо пользовались воздушным компрессором или знакомы с тем, как они работают, то вы, несомненно, знаете, что такое CFM и почему это важно.

Кубические футы в минуту — одна из самых важных вещей, которые следует учитывать при оценке любого воздушного компрессора. Однако это приобретает особое значение при поиске воздушного компрессора для пескоструйной обработки.

Почему именно так? Что ж, пескоструйная обработка работает лучше всего, когда вы используете воздушный компрессор с довольно высокой производительностью CFM. Воздушные компрессоры могут сильно различаться по этому показателю.

Некоторые воздушные компрессоры колеблются в диапазоне 3-5 кубических футов в минуту. Хотя они хороши для некоторых работ, таких как забивание гвоздей, для пескоструйной обработки вам нужен воздушный компрессор с производительностью не менее 10 кубических футов в минуту. В идеале вы должны найти тот, который достигает 20 CFM.

Поскольку пескоструйная обработка требует высокой интенсивности, крайне важно иметь воздушный компрессор с высоким CFM.

Размер сопла

Требуемый CFM зависит от диаметра отверстия сопла. Чем больше диаметр отверстия сопла, тем больший объем воздуха требуется.

Следующая таблица поможет вам выбрать компрессор для вашего пескоструйного аппарата.

Бензиновый или электрический

Как и в случае с другими электроинструментами, тем, кто ищет на рынке воздушный компрессор, приходится выбирать между газовой или электрической моделью.

Электрические модели имеют свои преимущества, в том числе стоимость и удобство (отсутствие дыма, отсутствие необходимости покупать газ и более низкие затраты на техническое обслуживание).

Однако газовые воздушные компрессоры, как правило, являются лучшим вариантом для переносной пескоструйной обработки. Газовые воздушные компрессоры дороже, но они также имеют тенденцию приносить гораздо больше энергии. Эта дополнительная мощность принимает форму более высокого CFM, лошадиных сил и PSI.

Емкость

Пескоструйная обработка обычно не быстрая работа. Это похоже на рисование в том смысле, что вы, вероятно, будете заниматься этим какое-то время. Из-за этого вам нужен воздушный компрессор, емкость бака которого хватит на всю работу.

Лично я уделяю большое внимание производительности воздушного компрессора, потому что ненавижу останавливаться во время пескоструйной обработки, потому что бак не справляется с работой. То же самое касается и живописи.

Советы по безопасности

Хотя я сомневаюсь, что многим из вас нужно говорить об этом, я хочу повторить, что, когда вы используете воздушный компрессор для чего-то вроде пескоструйной обработки, вы должны делать это на как можно более открытом месте. возможный. Точно так же найдите способ быстро избавиться от стружек пыли, прежде чем они накопится и вызовут настоящие проблемы.

Заключение
Используя советы, которые я дал вам в этой статье, вы сможете легко выбрать действительно хороший воздушный компрессор, который сделает пескоструйную очистку чрезвычайно легкой.
