Как сделать стол для формовки мелкоштучных и средних бетонных изделий? Какой материал для этого необходим?

Вибростол — приспособление для вибрирования жидких растворов, уложенных в формы. Это может быть тротуарная плитка, секции «еврозабора», искусственный отделочный камень. В этой статье мы рассмотрим варианты изготовления вибростола своими руками.

Как работает вибростол

Принцип действия предельно прост — вибрации передаются от активатора (вибромотора) к плоскости — в данном случае к крышке стола. Затем вибрации гасятся амортизирующими прокладками или пружинами. На крышке стола располагаются предметы или формы с жидким раствором, требующим вибрирования.

1. Материалы и инструменты

Для создания конструкции нам понадобится следующие инструменты:

• сварочный аппарат;
• болгарка с диском по металлу;
• ручной инструмент слесаря;
• и материалы:
• уголок 40х40х2 — 6 метров;
• труба прямоугольного сечением 40х20 — 6 метров;
• лист металла или ламинированной фанеры 120х750х3 — 1 шт. ;
• пружины (от ГРМ Камаз), аналог или резиновые стойки — 4 шт.;
• асинхронный двигатель 220 В/1500 Вт — 1 шт.;
• болты/гайки, подручный материал.

Готовый инструмент будет иметь размеры:

• крышка — 120х750 мм
• высота стола — 850 мм

В качестве подготовки следует очистить материал от ржавчины и подготовить рабочий полигон.

2. Изготовление неподвижной рамы

Рама стола или станина — опорная часть всего станка. По большому счёту неважно, из чего она будет сделана (только не из дерева!), т. к. её задача — неподвижно удерживать точки гашения вибрации (пружины или резиновые прокладки), на которые опирается крышка. Теоретически это может быть даже бетонная плита или участок фундамента.

Ход работы:

• Нарезать ножки из уголка — 4 шт. по 750 мм.
• Нарезаем стационарную рамку из профтрубы 20х40 — 2 шт. по 600 мм и 2 шт. по 1 м.
• Сварить рамку и приварить ножки вертикально по углам.
• На верхнюю плоскость углов наварить пружины.

3. Изготовление крышки

Крышка стола не будет жёстко привязана к станине — она будет просто стоять на пружинах. Бортики «стаканов» из трубы не дадут ей соскочить во время работы. Вместо них можно использовать любые аналоги, например, резиновые детали старых заводских станков. Эти элементы исключительно «живучи» и прослужат не один год.

Ход работы:

• Нарезаем профтрубу — 2 шт. по 600 мм и 2 шт. по 1 м.
• Свариваем рамку аналогично стационарной (зеркально), но с двумя дополнительными поперечными рёбрами.
• На рёбра устраиваем площадку для крепления вибромотора с отверстиями по месту.
• По углам подвижного каркаса крышки навариваем кольца стальной трубы O 50 мм и высотой 30 мм.
• Навариваем лист металла на рёбра.

4. Изготовление вибромотора

Активация вибрирования в нашем случае будет производиться от электромотора. Чтобы она появилась, мы разбалансируем вал двигателя, добавив на него эксцентрик. Самый простой и быстрый способ — наварить болты O 12–14 мм на вал и утяжелить их гайками. Грузы должны располагаться с обеих сторон, параллельно друг другу — так достигается максимальная сила вибрации.
Масса грузов зависит от мощности мотора, которая в свою очередь зависит от размеров стола. Эти три показателя взаимосвязаны и масса грузов — зависимый параметр. Чаще всего такие изделия собирают из подручного материала, и выбор есть не всегда. Примитивный расчёт мощности мотора — 1500 Вт на 1 м2 площади крышки стола. Оптимальная масса грузиков подбирается опытным путём — на болты накручиваются гайки. Смещая гайки по резьбе болта, можно регулировать амплитуду вибрации.

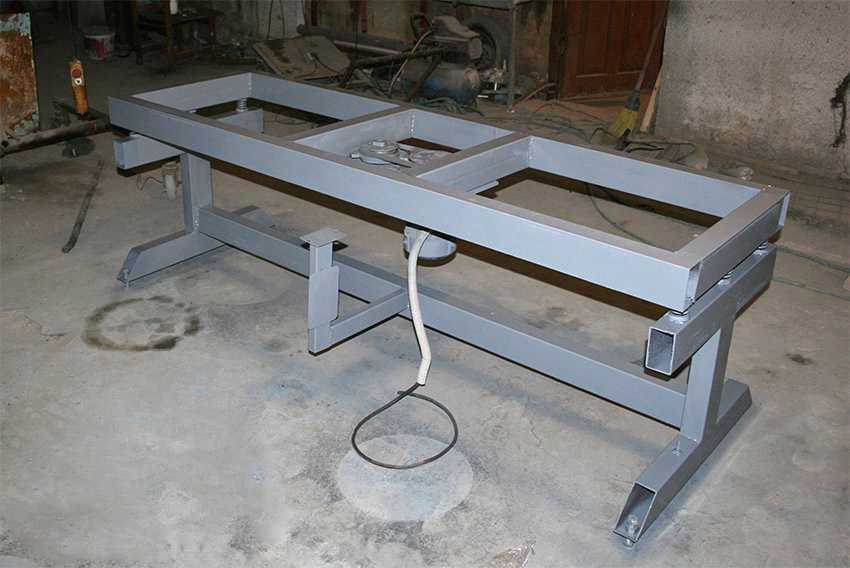

5. Сборка всех деталей вместе

Двигатель установить на посадочные места при помощи болтов. На каждый провод питания рекомендуется поставить автомат. Поскольку крышка вместе с мотором имеет значительный вес, её достаточно просто установить «стаканами» на пружины.
Внимание! После установки по месту работы обязательно заземлите стол.

Конструкцию можно окрашивать и дорабатывать, исходя из местных условий и требований к работе станка. Перед запуском проследите, чтобы рама надёжно стояла на опорах, иначе возможно опрокидывание приспособления.

Вибростол описанной конструкции подойдёт для частного хозяйства — изготовления бетонных элементов для собственных нужд. Сам двигатель можно также использовать на самодельной виброплите или виброрейке во время бетонных работ.

Источник: vk.com/stroyka_vk

Самодельные вибростолы. Подборка видео

Самодельный вибростол — способ дегазировать смесь без лишних затрат.

   При производстве формовочных матриц, бетонных блоков, тротуарной плитки, брусчатки, искусственного камня, лепнины, предметов декора и прочих изделий из бетона и гипса используется целый спектр разнообразных приборов и устройств. Одним из подобных является вибростол — специальная установка, благодаря которой можно уплотнить смесь в форме и дегазировать полиуретан для форм или иной компаунд, а также бетонную или гипсовую смесь, что послужит улучшению структуры материала и положительно скажется на готовом изделии. В данной статье речь пойдёт о том, как изготовить вибростол своими руками.

   Хотелось бы ознакомить вас с принципом работы вибростола.

   Данное техническое устройство состоит из следующих элементов: Опорная стойка и рама, рабочая поверхность (собственно, сам стол, который крепится к основанию конструкции на пружины, где происходит работа), механический электровибратор, либо другой прибор, обеспечивающий вибрацию и устройство запуска вибростола.

   Вибростол со столешницей на пружинах функционирует по следующему принципу: ножки – основания стола прикрепляются к полу, на поверхность конструкции укладывается опалубка, в которую заливается полиуретан для форм, либо матрица из любого формовочного материала, которая далее заполняется необходимым для изделия раствором (бетон, гипс), затем происходит запуск вибрационного двигателя на необходимый промежуток времени.

Основные критерии различия вибростолов:

   1. Размер рабочей поверхности. Чем больше размер рабочей поверхности, тем более сложные и габаритные изделия можно изготавливать с применением данного стола.

   2. Мощность. От данного критерия зависит производительность вибростола (масса раствора, которую данная установка может обработать). К примеру, промышленный стол на 3 000 вт может работать с заполненными раствором формами весом порядка 300 кг и габаритами в 4 кв. м. за один заход.

   3. Амплитуда. Или иначе – частота вибрации.

   Стоит сказать, что различают формовочные и расформовочные вибростолы. Формовочный используется при изготовлении бетонной, гипсовой или иной продукции, либо для создания матриц из формовочных материалов, таких как полиуретан для форм и прочие. Расформовочный применяется для извлечения готовой продукции из форм или опалубки, если того требует ситуация.

   А теперь о сборке вибростола своими руками.

   Его конструкция проста и, как правило, основную сложность представляет выбор оптимальной амплитуды вибрации. Важно подобрать нужную скорость и равномерность движения вибраций, так как при отклонении от норм, необходимых для дегазации и/или уплотнения смеси, может произойти перенасыщение раствора воздухом – произойдёт так называемый процесс закипания.

Для того чтобы сделать вибростол своими руками понадобятся:

   1. Металлический лист, толщиной больше 6 мм.

   2. Пружины и “гнёзда-стаканы” для них из стали.

   3. Стальные уголки и трубы для конструирования опоры и пластины для закрепления столешницы к основанию с помощью анкеров.

   4. Электродвигатель или вибратор. Профессиональный приобретается отдельно, но при небольших объёмах производства подойдёт и однофазовый вибромотор, мощность которого должна быть не более 700 вт.

   5. Сварочный аппарат.

   6. Электродрель.

   7. Болгарка и диски по металлу.

   8. Метизы для двигателя, а также крепления для фиксации нашего стола к полу. Здесь обязательно необходимо именно наличие контргаек, шплинтов, и подобных фиксаторов, так как любые резьбовые крепления будут расходиться при воздействии вибрации в дальнейшем.

   Для того чтобы регулировать скорость и амплитуду вибрации, можно приобрести электронный потенциометр переменного тока и установить его вместе с вибромотором. Данная конструкция позволит вам работать с разными видами смесей и растворов.

   Стоит понимать, что прежде, чем приступить к работе, необходимо сделать наброски будущего вибростола. Отметить места крепления электрометра, а также определиться с габаритами установки и её комплектующих. Оптимальной высотой для вибростола принято считать конструкцию в 80 см. Длинна и ширина установки варьируется в зависимости от размеров опалубки, куда вы будете лить полиуретан для форм, или форм, с которыми вы работаете.

Когда с подготовительным этапом покончено, можно приступать к сборке стола:

   1. Монтаж основания.

   Рама сваривается из четырёх равных отрезков уголка, стального профиля или трубы. К раме необходимо приварить ножки и закрепить на них пластины для анкеровки. Делается это чтобы наш  стол не начал “гулять” из стороны в сторону во время работы из за вибрации. Также можно увеличить устойчивость конструкции, дополнительно приварив металлические трубы по периметру или крест – накрест. С другой стороны к раме следует приварить “гнёзда-стаканы” для наших пружин – отрезки труб высотой до 7 см и диаметром на 2-3 мм больше, чем сечение пружины. Их положение должно быть чётким, без скосов или смещений, так как это будет напрямую влиять на эффективность установки. Пружины крепятся к раме напрямую сварным швом, в случае, если “гнёзда-стаканы” отсутствуют.

   2. Изготовление столешницы вибростола.

   Как правило, лист монолитной стали укрепляют путём приваривания к нему поперечных уголков. К главной функциональной поверхности стола присоединяют отрезки швеллера с отверстиями с помощью сварки. В дальнейшем на них будет крепиться вибрационный электродвигатель. Помимо всего, по периметру столешницы закрепляются угловые бортики из стали габаритами не менее 50х50 мм.

   3. Сборка вибростола.

   Наш двигатель закрепляется на швеллерном каркасе. Сама столешница и опорная стойка соединяются в области преткновения пружин – там необходимо пройтись сваркой. Готовый стол закрепляется анкерами и тестируется на работоспособность. Если необходимо, проводится настройка амплитуды вибраций с помощью эксцентрика, коррекция жёсткости пружин и устойчивости нашего стола.

   Стоит понимать, что вибростол, изготовленный своими руками не подойдёт для массового промышленного изготовления изделий, тем не менее, он может оказаться замечательным подспорьем при небольших объёмах производства, так как его стоимость примерно в 10 — 15 раз дешевле, чем стоимость промышленного оборудованного вибростола.

Как сделать вибрационный стол

Блог History Stones

06 января 2017 г.

Одним из ключевых инструментов для заливки бетона является использование вибростола. Если вы хотите устранить пузырьки воздуха и ускорить процесс заливки, этот стол — мечта. Вы можете оставить стол включенным, пока заливаете смесь в форму, и наблюдать за тем, как она плавно оседает, обеспечивая профессиональный гладкий отлив.

Покупка вибростола может стоить около 1000 долларов. Итак… Вот наш мастер-класс по изготовлению собственного вибростола. Этот проект сэкономит вам место и сотни долларов.

Двигатель, который мы продаем, будет достаточно вибрировать между 150-350 фунтами бетона за одно применение. Ознакомьтесь с другими отзывами покупателей об этом двигателе.

Вы можете использовать диммер для управления скоростью для более легких проектов весом менее 150 фунтов.

Для больших бетонных конструкций весом более 400 фунтов. добавьте еще один мотор (возможно, в стол большего размера). Надеюсь, эта идея окажется полезной для некоторых из вас! Я знаю, что это отличный вариант для многих людей, которые не хотят тратить много денег на вибростол.

Принадлежности:

♦  Вибрационный двигатель  –  218 долл. США– (оранжевый двигатель на картинке отличается от того, что указан по ссылке. Мы продаем оба, однако тот, что указан по ссылке, более мощный и менее дорогой.) или 3×3 фута

♦  Крепления – Болты с квадратным подголовком, шайбы и барашковые гайки.

♦   Шина–  Любая шина стандартного размера

Инструкции:

Просто прикрепите шину к фанере с помощью болтов с квадратным подголовком и установите двигатель в центре шины. Сделайте отверстие в боковой части шины, чтобы вы могли пропустить шнур питания двигателя.

Вот наши видео-инструкции по изготовлению этого вибростола!

Оставить комментарий

Комментарии будут одобрены до появления.

Также в блоге History Stones

Большое время для вдохновения!

16 августа 2019 г.

Наш клиент Виктор из Техаса был так любезен, что предоставил нам фотографии своего проекта во время строительства и, как вы можете видеть, красиво завершенного к свадьбе его дочери и, конечно же, ко многим другим радостным событиям.

Виктор использовал бетонные формы History Stones для завершения балясин (балясины в венецианском стиле), перил, столбов и Тосканской колонны History Stones. Он проделал выдающуюся работу!

В эти жаркие последние дни лета самое время воплотить свои мечты в жизнь, заказав формы для бетона сейчас, пока они есть в продаже, чтобы вы могли иметь их готовыми к использованию в ближайшие более прохладные осенние дни. Хорошая идея прямо!

Цены, которые вы видите, включают доставку в пределах 48 нижних штатов. Аляска, Гавайи, территории США и международные заказы рассчитываются во время оформления заказа до оплаты.

Независимо от того, хотите ли вы создать садовые шары, скамейки или большие, как у Виктора, мы здесь, чтобы поддержать вас!

Продолжить чтение

Заливка бетона в холодную погоду

03 ноября 2017 г.

Продолжить чтение

Столешницы с гравировкой — фотографии клиентов

30 октября 2015 г.

1 Комментарий

Продолжить чтение

Готовые бетонные изделия с помощью вибростола Планы от Gizmoplans

Вибростол для бетона

стол может вместить до 600 фунтов бетонных изделий

Дулут, Миннесота (PRWEB)
12 апреля 2012 г.

Благодаря Gizmoplans люди, которым нравится делать декоративные и плоские бетонные изделия, теперь могут построить свой собственный вибростол. Лидер проектов «сделай сам» расширяет свой раздел оборудования для бетона, публикуя на своем веб-сайте планы по сборке стола для вибробетона. С помощью собственного бетонного вибростола люди смогут добавить профессиональную отделку таким предметам, как садовые украшения, плиты, ступеньки и статуи.

Люди, работающие с бетоном, понимают, насколько важно удалить пузырьки воздуха из материала до того, как он схватится. Вибрационный стол используется для того, чтобы ослабить эти пузырьки и позволить им подняться на поверхность, что приводит к получению гладкой и профессионально выглядящей бетонной поверхности. Gizmoplans дает людям возможность построить свой собственный бетонный вибростол с легко читаемыми чертежами по низкой цене. Планируется создать стол шириной 24 дюйма, длиной 30 дюймов и высотой 36 дюймов со стальной рамой и резиновыми виброопорами для максимальной устойчивости. Кроме того, стол может вместить до 600 фунтов бетонных изделий, имеет электрическую ножную педаль 110 В – 1PH, прост в использовании и даже имеет регулируемую скорость и усилие, так что пользователь может добиться гладкой отделки, независимо от того, что он делает. делают.

Планы вибрационных столов для бетона легко найти на вкладке бетонного оборудования Gizmoplans на их веб-сайте и включают следующее:

• Планы планировки цеха

• Фактические производственные планы цеха
• Перечень материалов, включая необходимый запас стальных деталей, покупные детали и поставщиков

с номерами телефонов

• Цветные фотографии готового вибростола для удобства понимания
• Чертежи отдельных деталей

Схемы вибростола просты для понимания. Если кто-то ищет стол большего размера, он обнаружит, что может внести коррективы в планы, которые позволят им построить стол в соответствии со своими спецификациями. Gizmoplans предлагает 100-процентную гарантию риска и профессиональную помощь, если кому-то понадобится совет в любое время в процессе строительства через Интернет или по телефону. Планы можно мгновенно загрузить из Интернета, чтобы пользователям не приходилось ждать отправки. Для получения дополнительной информации о вибрационном столе для бетона от Gizmoplans и других проектах DIY посетите их веб-сайт по адресу http://gizmoplans.com/vibrating-table-concrete-vibrating-table.
