Схема подключения насоса отопления: установка, как подключить, куда ставить, где установить

Содержание

Как подключить циркуляционный насос к электросети

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Принципы установки и подключения насоса

Для подготовки отопительной системы для установки насоса вначале осуществляют слив отопительной жидкости и чистку всей системы, если она загрязнена. Систему заполняют водой только после закрепления труб, после этого тщательно проверяют на наличие неисправностей для их дальнейшего устранения. Пользуясь центральным винтом, из системы выводят излишки воздуха.

Чтобы установленный насос взаимодействовал с охлажденным теплоносителем, а срок его эксплуатации продлился, агрегат монтируют в трубопровод обратной линии. Подсоединение расширительного бачка при монтаже в принудительной системе циркуляции следует делать не к главному стояку, а к обратному трубопроводу.

Расположив насос строго горизонтально, его крепят к трубам. Как дополнительное устройство циркуляционный насос можно монтировать в систему естественной циркуляции. При этом насос должен быть укомплектован фильтром и разъемной резьбой. Диаметр фильтра должен соответствовать диаметру насоса. Работа системы под давлением должна поддерживаться обычным клапаном, соответствующим диаметру резьбы агрегата. При использовании открытой системы он не потребуется.

После того как насос смонтирован, на главном и обратном трубопроводе следует поставить кран. Чтобы воздух можно было сбрасывать из системы, на байпасе устанавливают специальное устройство.

Там, где планируется установить насос, отрезают трубу и приваривают к ней специальное соединение для запорной арматуры, ее устанавливают перед и после насосного агрегата. Это необходимо сделать для удобства снятия, чистки и ремонта прибора. Перекрыв кранами на выпускной и впускной трубе насоса воду, производят отключение отопительного котла, затем откручивают гайки, на которых крепится насос к трубам.

Подключать насос необходимо после запуска всей системы и заполнения труб водой. Воздуха в трубах не должно оставаться, поэтому его выпускают каждый раз перед запуском насосного агрегата. Чтобы производить спуск воздуха вручную, используют специальные клапаны, установленные по обе стороны насосной установки.

Схема подключения циркуляционного насоса через источник бесперебойного питания ИБП выглядит следующим образом

Общий принцип подключения насоса через ИБП следующий. питание домашней сети подключается к бесперебойнику, а уже от него запитан циркуляционный насос и, в данном случае, газовый котел. Теперь, при отключении электричества, дом будет продолжать отапливаться в прежнем режиме столько времени, на сколько хватит аккумулятора в ИБП.

Источник бесперебойного питания подбирается в зависимости от установленного оборудования, его количества, потребляемой мощности и некоторых других факторов. В отопительных системах состоящих из большого количества потребителей электроэнергии или в системах, от которых требуется достаточно долгий срок автономной работы, допускается использовать как несколько ИБП сразу, так и один, но с дополнительными аккумуляторами в схеме, например, автомобильными.

Эту схему подключения через ИБП можно совместить со схемой подключения циркуляционого насоса через термостат, тогда система отопления дома будет наиболее эффективна.

Подключение к электропитанию

Работают циркуляционные насосы от сети 220 в. Подключение — стандартное, желательна отдельная линия электропитания с автоматом защиты. Для подключение требуются три провода — фаза, ноль и заземление.

Схема электрического подключения циркуляционного насоса

Само подключение к сети можно организовать при помощи трехконтактных розетки и вилки. Такой способ подключения используется, если насос идет с подключенным питающим проводом. Также можно подключить через клеммную колодку или напрямую кабелем к клеммам.

Клеммы располагаются под пластиковой крышкой. Ее снимаем, открутив несколько болтов, находим три разъема. Они обычно подписаны (нанесены пиктограммы N — нулевой провод, L — фаза, а «земля» имеет интернациональное обозначение), ошибиться трудно.

Куда подключать кабель электропитания

Так как от работоспособности циркуляционного насоса зависит вся система, имеет смысл сделать резервированное питание — поставить стабилизатор с подключенными аккумуляторами. При такой системе электропитания все будет работать и несколько суток, так как сам насос и автоматика котла «тянут» электричества по максимуму 250-300 Вт. Но при организации надо все просчитать и подобрать емкость аккумуляторов. Недостаток такой системы — необходимость следить за тем, чтобы аккумуляторы не разряжались.

Как подключить циркуляционник к электричеству через стабилизатор

как правильно подключить насос к отоплению естественной циркуляцией для отбора теплоносителя для евро батореи

Здравствуйте. Моя ситуация, насос 25 х 60 стоит сразу после электрокотла на 6 квт, далее магистраль из трубы 40 мм идёт в баню (там три стальных радиатора) и возвращается к котлу; после насоса ответвление вверх, далее 4 м, вниз, окольцовывает дом 50 кв. м. через кухню, далее через спальню, где удваивается, потом зал, где утраивается и вливается в обратку котла; в бане ответвление 40 мм вверх, выходит из бани, входит на 2 этаж дома 40 кв. м. (там два чугунных радиатора) и возвращается в баню в обратку; на второй этаж тепло не пошло; идея установить второй насос в бане на подачу после ответвления; общая длина трубопровода 125 м. Насколько решение правильное?

Идея правильная — слишком длинная трасса для одного насоса.

Здравствуйте. Два насоса лучше последовательно друг за другом ставить или между ними должно быть какое то расстояние?

Больше смысла, если два циркуляционных насоса разнесены. Движение теплоносителя будет более равномерным.

У меня 2 насоса возле котла,один в подаче,другой в обратке.Общая длина около 150 м.работают 8 лет.

Никто не говорил, что один за другим ставить нельзя. Можно и работают они без проблем. Но можно и разнести.

У меня дом 2 этажа раньше отопление было : трубы по всему дому ф80 пол тоны воды котел Дани сейчас переделали отопление труба ф25 батареи металл плоские насос почемуто врезали в обратку хотя раньше был врезан в подачу дальнее крыло верхнего этажа не греет может это зависеть от установки насоса?

Надо смотреть всю схему

В принципе, в обратку или в подачу установлен циркуляционный насос — не важно. Главное, чтобы его мощности хватало

А вот из-за недостатка мощности может дальнее крыло и не греет.

Критерии выбора

Первый важный показатель при выборе насоса – его мощность. Для качественного отопления следует подобрать аппарат именно с той мощностью, которой будет достаточно для отопления. Насосы более дорогие и мощные для обычного жилого дома не нужны − они все равно не будут включаться на полную нагрузку.

Для расчета оптимальной мощности следует принять во внимание такие параметры: температура теплоносителя на входе и выходе, напор, пропускная способность, производительность отопительного котла. Расход теплоносителя можно приравнять к мощности котла

К примеру, отопительный агрегат при мощности 30кВт прогоняет 30л теплоносителя за 1 минуту

Расход теплоносителя можно приравнять к мощности котла. К примеру, отопительный агрегат при мощности 30кВт прогоняет 30л теплоносителя за 1 минуту.

Наиболее простая формула для расчета оптимальной мощности насоса выглядит таким образом: Q= N/(T2 – T1), в этой формуле N – мощность котла, а T2 и T1 – разность температур воды на выходе из бака и в обратке.

Напор рассчитывается исходя из метража отапливаемой площади. Согласно общепринятым стандартам, на 100м2 жилого дома необходима мощность насоса около 100 Вт.

Установка циркуляционного насоса проводится следующим образом. Сначала нужно внимательно изучить инструкцию и схему, по которой он должен быть подключен. Котел и все отопительное оборудование нуждается в регулярном осмотре и профилактике, поэтому заранее нужно приготовить подход к главным узлам приборов. Затем надо слить весь теплоноситель и очистить трубопровод, после чего можно определиться с местом монтажа.

Так, специалисты рекомендуют устанавливать это оборудование возле котла, на трубе обратки. Такая позиция объясняется двумя причинами: установленный в этом месте насос позволит более равномерно распределить теплоноситель в котле, а значит – повысить эффективность всей отопительной системы. Кроме того, на обратке циркуляционный насос будет работать при более низкой рабочей температуре, из-за чего повысится срок его эксплуатации.

Установка байпаса

На выбранном для монтажа секторе выполняют обвод (байпас). Эта операция необходима для того, чтобы система продолжала циркулировать даже при выключении электропитания или поломки насосного оборудования.

Диаметр трубы обводной системы должен быть меньше диаметра труб основного газопровода. Только после установки байпаса приступают к монтажу агрегата.

Чертеж с технологией установки циркуляционного насоса представлен на этой схеме:

Особенности установки

Нужно помнить, что вал должен быть расположен горизонтально. При неправильном монтаже циркуляционный насос теряет до 30% своей производительности, и в течение короткого времени может выйти из строя. Клеммная коробка должна быть установлена вверху системы.

С обеих сторон агрегата нужно врезать шаровые краны – они обязательно понадобятся в дальнейшем, при регулярных техосмотрах и плановых ремонтных работах.

В системе отопления должны быть предусмотрены и фильтры для очистки воды в трубопроводах от различных твердых частиц. Последние при попадании в насосное оборудование приводят к его серьезной поломке.

Поверху обводной трубы монтируют клапан для выпускания воздуха из отопительной системы. При монтаже вала двигателя необходимо предусмотреть поворот коробки по оси при незначительном усилии. В открытой отопительной системе должен быть установлен расширительный бачок.

Что важно знать

Монтажная схема разводки и способы подключения к электричеству такого устройства, как циркуляционный насос, могут иметь различные варианты исполнения. Выбор конкретного варианта определяется особенностями отапливаемого объекта, а также местом, где располагается устройство. Существует две возможности его подключить:

  • непосредственное подключение в электросеть 220 В;
  • подключение к источнику бесперебойного питания, который в свою очередь, включен в сеть 220 В или 220/380 В (в случае трехфазного ИБП).

Выбирая первый способ, потребитель рискует остаться без отопления в случае длительного отключения электроэнергии. Оправданным такой вариант может считаться только при высокой степени надежности электроснабжения, сводящей вероятность длительного перерыва питания к минимуму, а также, в случае наличия на объекте резервного источника электрической энергии. Второй способ предпочтительней, хотя и требует дополнительных затрат.

Что такое циркуляционный насос и для чего он нужен

Циркуляционный насос это такое устройств, которое изменяет скорость движения жидкой среды без изменения давления. В системах отопления ставится для более эффективного обогрева. В системах с принудительной циркуляцией он — обязательный элемент, в гравитационных — можно ставить, если требуется увеличить тепловую мощность. Установка циркуляционного насоса с несколькими скоростями дает возможность менять количество переносимого тепла в зависимости от температуры на улице, поддерживая таким образом стабильную температуру в помещении.

Циркуляционный насос с мокрым ротором в разрезе

Есть два типа подобных агрегатов — с сухим и мокрым ротором. Устройства с сухим ротором имеют высокий КПД (порядка 80%), но сильно шумят, требуют регулярного обслуживания. Агрегаты с мокрым ротором работают почти бесшумно, при нормальном качестве теплоносителя могут качать воду без отказов более 10 лет. Они имеют меньший КПД (порядка 50%), но их характеристик более чем достаточно для отопления любого частного дома.

Способы подключения

Подключение в электросеть с помощью вилки и розетки. Этот способ предусматривает установку электрической розетки в непосредственной близости к месту, где монтируется циркуляционный насос. Иногда они могут поставляться с подключенным кабелем и вилкой в комплекте, как на фото:

В этом случае можно просто включить прибор в электросеть, используя розетку, расположенную в зоне досягаемости кабеля. Нужно только убедиться в наличии третьего, заземляющего контакта в розетке.

При отсутствии шнура с вилкой, их нужно докупить, или снять с неиспользуемого электроприбора

Следует обратить внимание на сечение проводников шнура. Оно должно находится в пределах от 1,5 мм 2 до 2,5 мм 2

Провода должны быть медными многожильными, обеспечивающими стойкость к многократным изгибам. Шнур с вилкой для подключения электроприборов в сеть изображен на фото ниже:

Перед тем, как подключить циркуляционный насос, необходимо выяснить, какой из трех проводов шнура соединен с заземляющим контактом вилки. Это можно сделать с помощью омметра, заодно проверив целостность остальных проводов.

Открываем крышку клеммной коробки. Внутри коробки расположены три клеммы, предназначенные для включения прибора в сеть, имеющие обозначение, как на картинке:

Откручиваем зажим кабельной муфты (на первом фото это пластиковая гайка, в которую заведен кабель), одеваем его на наш шнур, заводим шнур в муфту. Если внутри коробки имеется хомут для крепления кабеля, продеваем шнур через него. Соединяем предварительно зачищенные от изоляции концы проводов шнура с клеммами.

К клеммам L и N нужно подключить провода, соединенные со штекерами вилки (не бойтесь их перепутать, это не критично), к клемме РЕ следует подключить провод заземляющего контакта вилки (а вот здесь ошибаться нельзя). Прилагаемая к изделию инструкция запрещает эксплуатировать его без защитного заземления. Далее, затягиваем хомут (при наличии), плотно закручиваем зажим кабельной муфты, зарываем крышку клеммной коробки. Насос готов к включению в электросеть.

Стационарное подсоединения. Схема подключения циркуляционного насоса к электросети с заземлением предоставлена ниже:

Требования к сечению проводов здесь те же, что и в предыдущем варианте. Кабель при таком монтаже может использоваться как гибкий, так и негибкий, медный, марки ВВГ. или алюминиевый, АВВГ. Если кабель негибкий, монтаж должен обеспечивать его неподвижность. Для этого кабель вдоль всей трассы закрепляется хомутами.

В данном варианте используется устройство защитного отключения (дифференциальный автомат ). Вместо него можно применить обычный однополюсный автомат, пропустив через него только фазный провод. Если автомат установлен в щитке, где имеется шина РЕ, то кабель от насоса до автомата должен быть трехжильным. При отсутствии такой шины, клемму РЕ следует соединить с заземляющим устройством. Такое соединение можно выполнить отдельным проводом.

Отдельно хотелось бы рассмотреть такой вариант монтажа, как подключение насоса к ИБП. Он наиболее предпочтителен и обеспечивает независимость функционирования системы отопления от перебоев в подаче электроэнергии. Схема подключения циркуляционного насоса к источнику бесперебойного питания предоставлена ниже:

Мощность ИБП следует подбирать, исходя из мощности электродвигателя насоса. Ёмкость аккумуляторной батареи определяется расчетным временем автономного питания циркуляционного насоса, то есть временем, когда электросеть отключена. О том, как выбрать ИБП для котла мы рассказывали в отдельной статье. Требования к сечению кабелей, а также к наличию защитного заземления, относятся ко всем вариантам подключения.

Напоследок рекомендуем просмотреть видео инструкции по подсоединению различных моделей насосов к электрической сети:

Схема подсоединения циркуляционного насоса к термостату

Вот мы и рассмотрели, как правильно выполняется подключение циркуляционного насоса к электросети. Схема и видео примеры помогли закрепить материал и наглядно увидеть нюансы монтажа!

Будет полезно прочитать:

Схема подсоединения циркуляционного насоса к термостату

Выбор подходящего агрегата

При выборе насоса обращают внимание на два главных параметра: силу потока теплоносителя и гидравлическое сопротивление, которое преодолевается им при создании напора. При этом характеристики приобретаемого циркуляционного насоса должны быть на 10-15 % ниже расчетных значений

Если произвести установку мощного насоса в систему отопления, то можно столкнуться с проблемой увеличения потребляемой мощности, появления излишнего шума, быстрого износа деталей оборудования. Маломощный насос не сможет обеспечить перекачку теплоносителя в нужном объеме. Многие модели современных циркуляционных насосов снабжены электронными или ручными регуляторами скорости вращения вала электродвигателя. Наиболее высокое значение КПД достигается на максимальных оборотах вала.

Термоклапаны, устанавливаемые во многих системах отопления, регулируют температуру в помещении в соответствии с заданными параметрами. Клапан перекрывается при повышении температуры. При этом повышается гидравлическое сопротивление и, соответственно, увеличивается давление. Эти процессы сопровождаются появлением шума, избавиться от которого можно путем перевода насоса на низкие обороты. Эффективнее справляются с данной задачей насосы с встроенной электроникой, способной плавно регулировать перепады давления в зависимости от изменения количества воды.

Какие помпы подходят для установки в жилых помещениях

Установка циркуляционного насоса.

Оптимальная температура отопительной системы загородного дома достигается при использовании вмонтированных термоклапанов. Если заданные параметры температуры отопительной системы будут превышены, то это может привести к тому, что клапан будет перекрыт, а гидравлическое сопротивление и давление увеличатся.

Использование насосов с электронной системой управления помогает предотвратить появление шумов, поскольку приборы автоматически будут следить за всеми изменениями объемов воды. Насосы будут обеспечивать плавную регулировку перепадов давления.

Для автоматизации работы насоса пользуются моделью агрегата автоматического типа. Это позволяет защитить его от неверной эксплуатации.

Используемые помпы могут отличаться по типу их применения. Например, сухие в процессе работы не соприкасаются с теплоносителем. Мокрые помпы качают воду при их погружении. Сухие виды помп являются шумными, а схема монтажа насоса в отопительную систему больше подходит для предприятий, а не жилых помещений.

Для загородных домов и дач подходят помпы, созданные для работы в воде, имеющие специальные бронзовые или латунные корпусы. Детали, используемые в корпусах, являются нержавеющими, так система не будет повреждаться под действием воды. Таким образом, эти конструкции обеспечены защитой от воздействия влаги, высоких и низких температур. Осуществление монтажа такой конструкции возможно на обратном и подающем трубопроводе. Вся система потребует определенного подхода при ее обслуживании.

С целью увеличения степени давления, приходящегося на участок всасывания, можно установить насос так, чтобы расширительный бак находился рядом. Трубопровод отопления должен быть спадающим в том месте, где требуется подключить агрегат. Необходимо будет удостовериться в том, что насос сможет выдерживать сильные напоры горячей воды.

Совет 3 Как подключить теплые полы к котлу

Самый экономный и удобный вариант теплых полов – водяные полы с подключением к котлу . Такая система позволяет сэкономить большое количество электроэнергии и дает возможность самостоятельно регулировать температуру обогрева. Кроме того, ее проще монтировать.

  • — настенный котел для теплых полов;
  • — коллекторный шкаф;
  • — запорные вентили;
  • — компрессионные фитинги;
  • — циркуляционный насос;
  • — термостат (желательно, хотя не обязательно).

Установку теплых полов произведите в песчано-цементную стяжку. Для этого подготовьте все комплектующие системы. Снимите существующую стяжку и распределите все элементы теплых полов по той площади, где планируется их монтаж.

Затем навесьте в удобном месте котел для теплых полов – так, чтобы петли водяных труб шли от коллектора. Если вы устанавливаете полы в собственном доме, то оборудование целесообразно размещать в специально отведенном помещении. По поводу монтажа котла в квартире лучше проконсультироваться с опытным мастером.

Установите коллекторный шкаф. Его задача – осуществлять оборот воды в трубах и совмещать отопление пола с прочим домашним отоплением.

Заведите подающую и возвратную трубы в установленный коллекторный шкаф. Первая будет подавать горячую воду в водяные полы. вторая – забирать охлажденную жидкость и возвращать ее обратно в котел. На каждую трубу установите запорный вентиль, чтобы можно было в случае необходимости перекрывать воду.

С помощью компрессионного фитинга соедините трубу от котла с металлическим вентилем, а к вентилю подключите вход коллектора. Фитингами соедините с коллектором контуры теплого пола.

В коллекторе установите циркуляционный насос, предназначенный для непрерывного прогона воды. Он монтируется на подающей трубе. Лучше приобрести насос с термостатом. что позволит регулировать температуру нагрева пола.

После этого включайте систему, проверьте ее работу.

Окончательный монтаж теплых полов производится только после того, как будет проверена работа системы отопления. Она должна функционировать минимум 10-12 часов. И, если все будет в порядке, производится укладка поверхности пола над трубами. В противном случае есть риск затопить собственный дом из-за мелкой ошибки. Если трубы уложены в песчано-цементную стяжку, включать систему можно лишь после того, как раствор полностью застынет.

Чтобы избежать проблем с подключением множества всевозможных регулирующих устройств, можно приобрести насосный смесительный контур для настенных котлов, который включает в себя циркуляционный насос и практически весь набор оборудования.

  • Монтаж водяного теплого пола
  • как соединить теплый пол

Подключение насоса к котлу отопления: грамотная схема


  • ПОСЛЕДНИЕ ЗАПИСИ
  • Какими дровами лучше топить печь

    Подготовка дачного участка к зиме своими руками

    Пуфик из пластиковых бутылок: как сделать своими руками?

    Идеи, как выполнить полки в гараже своими руками

  • РУБРИКИ
    • Автоматическое открывание, проветривание и полив теплиц
    • Акриловые краски
    • Балкон
    • Блоки арболитовые
    • Бурение скважин на воду
    • Вода из скважины
    • Водосток кровельный
    • Воздух в квартире
    • Выращивание дома
    • Гидроизоляция
    • Гидрофобизация материалов
    • Дорожки садовые
    • Камин своими руками
    • Каркасный дом
    • Кладка печи своими руками
    • Крыша из металлочерепицы
    • МДФ
    • Монтаж кровли
    • Монтаж ламината
    • Монтаж линолеума
    • Монтаж подложки под ламинат
    • Натяжные потолки
    • Опилкобетон
    • ОСБ плита
    • Отделка откосов
    • Оштукатуривание
    • Полипропиленовые трубы
    • Расход материалов
    • Тротуарная плитка
    • Устройство отмостки
    • Утепление
    • Утепляем баню самостоятельно
    • Фасад
    • Фундамент из свай
    • Шлакоблок
    • Эмаль для ванны

Равномерность распространения тепла в жилище с независимой отопительной конструкцией зависит от типа насоса, благодаря которому теплоноситель принудительно перемещается по трубам и батареям.

Преимущества и недостатки использования насоса

Раньше в частных домах пользовались естественным отоплением. Источником тепла были печь, газовый котел, некоторые подключались к сети центрального отопления. Современные производители отопительного оборудования предлагают малогабаритные устройства, обладающие своими плюсами:

  1. Скорость перемещения теплой среды увеличилась. Тепло, вырабатываемое котлом, быстрее поступает в батареи, соответственно и помещение прогревается быстрее.
  2. При ускоренном движении теплового носителя увеличивается пропускные характеристики труб, то есть идентичное количество тепловой энергии может поступать в комнаты по трубам с меньшим диаметром.
  3. Магистраль допускается прокладывать с небольшим уклоном, и ее сложность и длина могут принимать любые значения. Главное, чтобы данные насоса соответствовали требуемой мощности.
  4. Появилась возможность осуществления теплых полов и более результативной отопительной системы закрытого вида.
  5. Возможность спрятать отопительные коммуникации, которые проходят через помещения.
  6. Трубы можно укладывать за навесными потолками, под полами, за стенами.

К минусам насосного отопления относится необходимость использования электричества, расходуемого насосом. В случае, если на участке часто отключают электроэнергию, необходимой будет установка в доме агрегата, обеспечивающего бесперебойную ее подачу.

В каком месте отопительной системы монтировать прибор

Монтирование прибора осуществляется на линии сразу после установленного на ней теплогенератора до первой ветки разветвления.

Где лучше установить аппарат

Работоспособность насосов на подающей и на обратной ветке будет одинаково эффективной, так как разница статических давлений теплоносителя в одну и другую сторону не существенна и не влияет на обогрев комнаты.

Есть ли исключения?

Да, если используются дешевые котлы, функционирующие на твердом топливе. В них отсутствует автоматика. Поэтому, в случае перегрева теплоноситель закипает. Проблемы начинаются, когда электронасос наполняется водой с паром. Она выходит через корпус прибора с работающим колесом, и наблюдается следующее:

  1. Газы воздействуют на крыльчатку насоса, и его КПД снижается. Тепловой носитель начинает медленнее циркулировать.
  2. Жидкости в бачок станет поступать недостаточно. Перегрев устройства неизбежен, и пара формируется еще больше, при попадании которого в крыльчатку гретая вода прекращает свое движение. Повышенное давление приводит к срабатыванию заслонки предохранителя. Пар выбрасывается прямо в котельную. Аварийная ситуация на лицо.
  3. Если сразу не затушить источник тепла, клапан не сможет преодолеть нагрузку, и случится взрыв.

Как правило, от момента перегрева до времени, когда срабатывает клапан предохранителя, проходит не более пяти минут. При монтировании насоса на обратной ветке это время составляет 30 минут, и его вполне хватает, чтобы прекратить подачу тепла.
Отсюда вывод: нежелательно и к тому же опасно монтировать циркуляционный прибор на подающую ветку тепломагистрали. Насосы для котлов на твердом топливе лучше устанавливать в обратной линии трубопровода. К системам с автоматикой это условие не относится.

Отопительная система с комплексом магистралей

При схеме, разведенной на несколько отдельных отопительных линий, отапливающих разные этажи или стороны дома, на каждую ветку устанавливается свой насос. При монтаже конкретного устройства можно будет отрегулировать желаемый режим его работы. Так как тепло имеет свойство подниматься вверх, на верхнем этаже будет всегда теплее, благодаря чему можно понизить циркулирующую скорость теплоносителя. Врезка прибора осуществляется аналогично (после теплогенератора до первого ответвления). При установке двух устройств в двухэтажном особняке на отопление второго этажа теплоносителя будет расходоваться намного меньше.

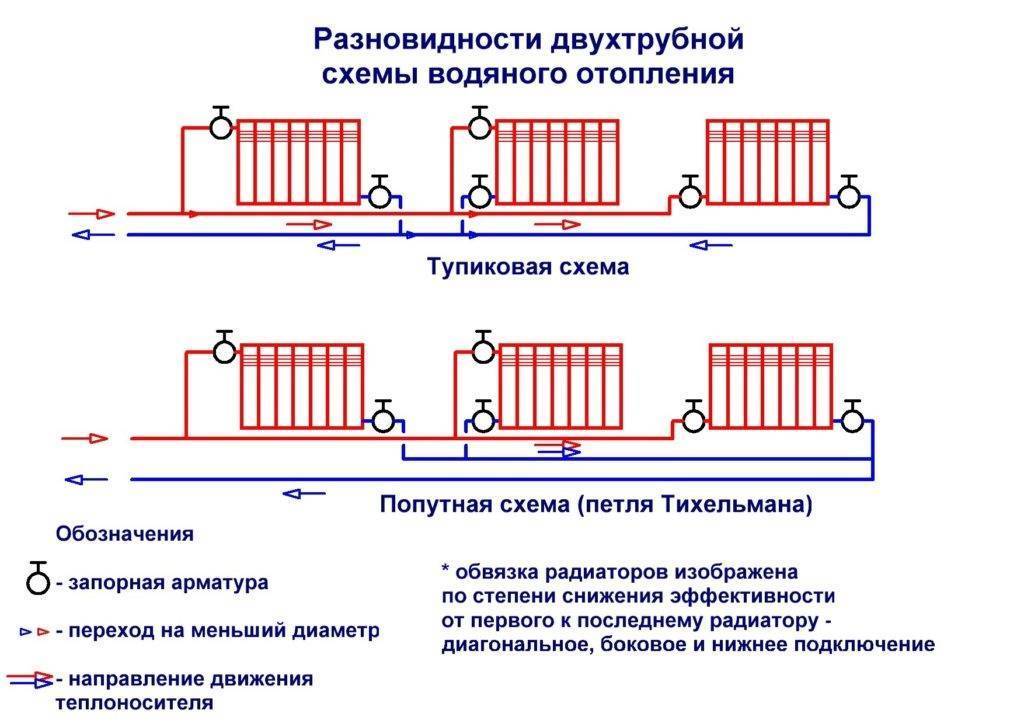

Схемы подключения прибора для разных систем отопления

Если насос бытовой, его необходимо устанавливать на участок, удобный для его обслуживания. На подаче прибор монтируется после узла безопасности и отсечном блоке котла.
На обратной ветке трубопровода устройство монтируется перед теплогенератором. Так как вода содержит разные примеси (песок и пр.), которые могут заклинить крыльчатку, перед насосом устанавливается фильтр-грязевик.
Теплосеть открытого типа может функционировать в двух режимах циркуляции теплоносителя: самотечная (естественная) и принудительная. Первый вариант подходит для районов с частым отключением электричества. Это намного дешевле, чем покупать генератор или бесперебойник. Здесь шаровой отсечной кран монтируют на байпасе. Пока работает перекачка, кран закрыт, и система действует по принудительному принципу. Когда отключают электроэнергию, или в устройстве происходят неполадки, кран на байпасе открывают, а кран, ведущий к насосу закрывают. Система начинает действовать как гравитационная.

Циркуляционный прибор и котел, действующий на твердом топливе

Здесь насос подсоединяется к системе на обратной ветке и подключается со смесительным клапаном и байпасом в контур котла. На трехходовом клапане могут быть установлены сервопривод и накладной датчик температур. Так как отопительные приборы работают на полную мощность только в холодное время года, можно устанавливать теплоаккумулятор, способный поглощать избытки тепла, а потом, по требованию, возвращать его отопительной системе. На аккумуляторе с одной стороны имеется два патрубка для его подключения и два – с другой стороны для подсоединения к ветке радиаторов.

Схема установки насоса

Чтобы бытовое циркуляционное устройство нормально функционировало, необходимо его грамотно смонтировать на трубу или регулирующую арматуру. Крепление осуществляется с помощью накидных гаек. Такой способ фиксации дает возможность снять его в любой момент для проверки или починки. Монтаж элементов отопительной системы по всем правилам гарантирует равномерный нагрев магистрали. При установке насоса следует соблюдать правила:

  1. Прибор можно устанавливать в любых местах. Сам трубопровод может располагаться под наклоном, вертикально или горизонтально. Но роторная ось должна находится в горизонтальном состоянии.
  2. Пластиковую коробку с контактами электрического питания надо располагать так, чтобы они находились сверху корпуса, иначе при аварии они могут быть залиты водой.
  3. Насос устанавливают таким образом, чтобы стрелка на нем указывала направление потока.

Дополнительное оснащение

Независимо от вида системы, где тепло производится одним только котлом, будет достаточно смонтировать одно перекачивающее устройство. При сложной схеме теплообеспечения возможно использование второстепенных приборов. Необходимость в этом возникает в случаях, когда:

  • на обогрев здания требуется более одного котла;
  • схема обвязки наделена буферной емкостью;
  • отопительная система разветвляется на несколько линий;
  • используются гидроразделители;
  • протяженность тепломагистрали превышает 80 метров;
  • нужно организовать теплые полы.

Чтобы правильно обвязать ряд котлов, работающих на разном топливе, необходимо установить дополнительные насосы. Для схемы с наличием термоаккумулятора необходимы также второстепенные перекачивающие аппараты. Магистраль, в данном случае, строится из двух контуров: котлового и отопительного.

Гораздо сложная система реализуется в 2-х, 3-х этажных домах. Разветвление магистрали на несколько веток требует задействование двух и более насосов. Каждый из них подводит тепло на свой этаж к конкретным отопительным приборам.
Если в доме запроектированы полы с подогревом, то монтируют два насоса. Один из них будет отвечать за теплоноситель, предназначенный для поддерживания температуры 30-40 град. по Цельсию.

Подключение насоса к электросети

Желательно провести специальную линию электропитания с автоматической защитой. Для подключения необходимо задействовать три провода: фазовый, заземляющий и нулевой. Подсоединение можно осуществлять одним из способов:

  • использовать устройство дифференциального автомата;
  • подсоединить к электросети с бесперебойником;
  • использовать автоматическую систему котла;
  • использовать термостат.

Включать насос, используя вилку и стандартную розетку, специалисты не советуют. Этот метод не безопасен. Здесь отсутствует заземление и автомат защиты от скачков напряжения.

Заключение

При соблюдении всех правил не возникнет никаких сложностей с установкой насоса и его подключением к источнику электропитания. Самая трудная задача – это врезка прибора в стальную трубу. Но, если использовать лерки для нанесения резьбы на стальные трубы, можно самолично сформировать перекачивающий узел.

Схема подключения термостата теплового насоса

Если вы хотите лучше понять подключение термостата теплового насоса, вот пример типичной электронной схемы управления тепловым насосом, расположенной внутри вашего дома.

В настоящее время на рынке представлено множество типов электронных термостатов, поэтому убедитесь, что используемый вами тип термостата можно заменить на более новый. Новый программируемый термостат теплового насоса можно купить менее чем за 50 долларов.



Обычно электронный термостат в США питается от источника переменного тока 24 В, который поступает от силового трансформатора 110 В/24 В. Если вы не уверены, всегда обращайтесь к руководству по эксплуатации вашего термостата в вашем доме, прежде чем пытаться выполнить какие-либо действия по устранению неполадок или замене. Как всегда, если вы не обучены обращению с электрическим оборудованием, обратитесь к квалифицированному специалисту.

Всегда полезно сфотографировать текущую проводку термостата теплового насоса, прежде чем начинать их отсоединение.

В системе теплового насоса есть как минимум 8 проводов, которые необходимо подключить к термостату для правильной работы.

Схема подключения термостата теплового насоса

Подключение термостата теплового насоса — стандартный цвет провода и схема клемм к клеммам R и C . Цвет провода R обычно КРАСНЫЙ и C  ЧЕРНЫЙ . C известен как общий терминал. Эти два соединения обеспечат подачу питания на термостат, с которым вы работаете.

Клемма Y подключается к сигналу охлаждающего кондиционера. Этот терминал вызовет необходимость охлаждения помещения, когда заданная температура ниже комнатной. Терминал G подключен к внутреннему вентилятору, обеспечивающему циркуляцию воздуха в помещении.

Реверсивный клапан — это устройство, которое меняет направление потока хладагента в системе трубопроводов. В большинстве случаев на реверсивный клапан подается питание при работе в режиме охлаждения. Однако бывают случаи, когда реверсивный клапан выключен при работе в режиме охлаждения.

Поэтому важно проверить спецификации производителя системы теплового насоса, которую вы используете, прежде чем выполнять правильное подключение к термостату.

Терминал O используется, когда используемая система имеет реверсивный клапан (или четырехходовой клапан), который включается при работе в режиме охлаждения. Если реверсивный клапан включен при работе в режиме обогрева, вам необходимо подключить реверсивный клапан к В терминал. В любой момент времени активно только одно соединение, то есть используется либо терминал O , либо B , но не оба.

Некоторое оборудование имеет 2-ю ступень охлаждения, которая помогает увеличить охлаждающую способность помещения. В этом случае обычно используется клемма Y2 . Цвет провода разный.

Иногда используется 2-й этап нагрева, при котором дополнительный нагрев дополняет основную систему отопления. Обычно его устанавливают в регионах, где бывают экстремальные зимы. В этом случае терминал W2 будет присутствовать.

Некоторые термостаты могут иметь функцию Аварийный нагрев , при установке которой она отключает тепловой насос. Затем он включит полосовой нагрев, который станет основным источником нагрева. Эту функцию следует использовать только некоторое время, поскольку стоимость энергии обычно выше, чем у системы с тепловым насосом. Используемый терминал: E .

Обратите внимание на следующие функции, которые встроены в большинство современных программируемых термостатов тепловых насосов.

  • Проверка низкого напряжения, которая сообщает вам, что входящая мощность низкая.
  • Коды ошибок, указывающие на причину неправильной работы вашей системы.
  • 3 минуты минимальное время отключения компрессора для предотвращения коротких циклов работы компрессора. Короткие циклы работы компрессора сокращают срок его службы.
  • Программируемые дневные и ночные настройки заданной температуры.
  • Настройки для выходных и функции понижения для отпуска.
  • Возможность проверки состояния термостата и удаленного управления настройками через смартфон или компьютер. Наличие этой функции повысит стоимость термостата.

Вернуть к теплово насос Термостат проводка домашняя страница

Советы по экономии энергии хладагент IAQ Мотор Увлажнитель

Обнаружение утечки с охлаждающей нагрузкой. 0003

Производители систем отопления, вентиляции и кондиционирования воздуха    Рейтинги кондиционеров       Радон

Торговые марки раздельных кондиционеров    Умные термостаты   Система DX

Системы кондиционирования воздуха

Схема подключения термостата теплового насоса Качество схемы 101

Содержание

Поиск:

Схема подключения термостата теплового насоса — HVAC — Следующие рисунки предназначены только для справки. Всегда следуйте инструкциям производителя как для термостата, так и для системы HVAC. Дополнительные статьи на этом сайте о термостатах и ​​проводке могут помочь вам решить вашу проблему или правильно подключить новый термостат.

Некоторые производители HVAC используют другие цвета для дополнительных контрольных точек, поэтому мы советуем вам прочитать инструкции производителя. Эти графики и диаграммы представляют только базовую систему. Возможно, ваша система оснащена дополнительными компонентами HVAC, такими как увлажнитель или электронный очиститель воздуха. В зависимости от производителя и разработчика компонентов будет зависеть, как дополнительные компоненты подключены или интегрированы в вашу систему или термостат.

Схема подключения термостата теплового насоса

Здесь показана основная схема подключения термостата теплового насоса. Это соответствует таблице ниже, поясняющей функции клемм термостата. Перед удалением старого термостата сфотографируйте проводку мобильным телефоном, прежде чем отсоединять провода. Таким образом, у вас есть ссылка. Как минимум нарисуйте его с указанием проводов, цвета проводов и того, к какой клемме к какой клемме подключен провод. Фотография и ссылка на чертеж могут быть использованы позже, чтобы убедиться, что вы правильно подключили новый термостат.

Схема подключения термостата теплового насоса

Схема подключения одноступенчатого теплового насоса

Схема подключения термостата теплового насоса

Предназначена для использования с тепловыми насосами. Вы должны на 100% убедиться, что у вас есть система теплового насоса, а не кондиционер с электрическими нагревательными полосами, так как это распространенная ошибка, когда люди неправильно идентифицируют свои системы HVAC. Убедитесь, что вы не совершаете тех же ошибок, что и другие. Кондиционеры отличаются тем, что в них нет необходимости в реверсивном клапане и элементах управления оттаиванием.

Схема подключения термостата теплового насоса

Кроме того, помните, что перемычка RC/RH предназначена только для системы теплового насоса с одним трансформатором. В вашей системе два трансформатора? Это редко, но все же возможно. Если у вас есть обычный кондиционер сплит-системы или тепловой насос и есть перемычка с RC на RH, то у вас есть один трансформатор, и вам не нужно беспокоиться о двух трансформаторах в вашей системе.

Если у вас возникли проблемы с его работой, очень важно убедиться, что у вас одинаковые соединения от кондиционера до термостата и конденсаторного блока. Кроме того, используйте другие наши ресурсы здесь (другие статьи) для устранения неполадок термостата.

Советы по подключению термостата теплового насоса
  1. Приведенная выше таблица поможет вам, если у вас возник вопрос о провод какого цвета идет к ? Подключение термостата было разработано, чтобы быть простым. Такие цвета, как красный, предназначены для горячих и идут к терминалу R. То же самое с другими цветами и клеммами. Однако, в зависимости от того, кто подключал термостат последним, они могли не следовать цветовому коду проводки. Поэтому, прежде чем снимать какой-либо из старых проводов, сфотографируйте провода и места их соединения на основании старого термостата. Используйте свой мобильный телефон, чтобы сделать снимок для дальнейшего использования.
  2. Всегда отключайте питание перед выполнением каких-либо подключений. Если вы забудете это сделать, это может привести к перегоранию трансформатора или срабатыванию низковольтного выключателя.
