Причем использование последнего сейчас признается более разумным. Устанавливаются на радиатор.

Типовая схема и принцип работы инвертора

Читайте также: Подключить электричество на участок

Виды инверторных источников сварочного тока

Корпус с вентилятором системы охлаждения.

Принципиальная схема аппаратов инверторного типа Для того чтобы понимать суть работы современного сварочного агрегата, необходимо знать из каких блоков состоит принципиальная схема сварочного инвертора, который обеспечивает энергией дугу короткого замыкания при сварочном процессе.

Оно состоит из 2—4 конденсаторов и дросселя.

Эти ситуации могут происходить по причине недостаточного охлаждения силовых элементов при высокой температуре окружающего воздуха, а также при работе в условиях запылённой или слишком влажной атмосферы. Причем использование последнего сейчас признается более разумным. Как работает сварочный инвертор Формирование тока большой силы, при помощи которого создается электрическая дуга для расплавления кромок соединяемых деталей и присадочного материала, — это то, для чего предназначен любой сварочный аппарат.

Этот элемент подает на силовую часть сварочного агрегата электроток. Давайте немного подробнее разберемся с описанной схемой.

В условиях повышенной влажности могут возникать утечки, которые также могут привести к неисправности. Электрическая схема инвертора включает в себя следующие обязательные компоненты: Питающий блок.

Важным этапом является решение задачи, связанной с выбором необходимой технологии, оптимизирующей работу силовой части. В устройство входит силовой трансформатор. Для улучшения теплового контакта нужно использовать кремнийорганическую термопасту.

Cхемы сварочных инверторов

Возможные неисправности и способы их устранения Даже надёжные электронные компоненты могут иногда выходить из строя, поломки случаются при неправильной эксплуатации сварочных инверторов.

Все сварочные аппараты делятся на несколько основных групп: Для проведения электродуговой сварки при применении покрытых специальным составом электродов применяется оборудование типа ММА. Далее мы приводим блок-схему функционирования стандартного инвертора, которая наглядно демонстрирует принцип его применения. Возможные неисправности и способы их устранения Даже надёжные электронные компоненты могут иногда выходить из строя, поломки случаются при неправильной эксплуатации сварочных инверторов.

Пайка платы.

Выводы Инвертор — сложное электронное устройство, но простое в использовании, его подключают к электрической цепи с напряжением V и без опасения проводить сварочные работы. При испытаниях следует добавлять витки до тех пор, пока дуга не начнёт ощутимо сильно тянуться, мешая отрыву.

Схемы аппаратов Сварис

Конденсаторы, установленные в фильтре, после активации зарядки способны выдавать большой силы ток, который сжигает, поэтому инвертор обеспечивается плавным пуском. Несмотря на применение схожей схемы при создании практически всех инверторов, они существенно отличаются друг от друга. Электрическая схема предполагает работу агрегата на основе импульсных преобразователей высокой частоты. Обычные выпрямительные диоды с такой задачей бы не справились — они бы просто не успевали открываться и закрываться, нагревались и выходили бы из строя.

Возможные неисправности и способы их устранения Даже надёжные электронные компоненты могут иногда выходить из строя, поломки случаются при неправильной эксплуатации сварочных инверторов. Модуль ключей представлен четырьмя транзисторами в каждой из четырех групп. Затем происходит выравнивание тока при наличии конденсатора и его поступление к блоку транзистора.

Принципиальная электрическая схема в деталях: составляющие

Таким образом, на первом этапе мы получаем на выходе с выпрямителя постоянный ток, имеющий значение более V. Ранее в сварочных инверторах использовались трансформаторы, очень мощные, работающие за счет обмотки трансформатора и имеющие, из-за этого, размеры и вес, делающие сварочные аппараты громоздкими и неудобными в применении. Инверторное устройство еще раз преобразовывает электроток теперь уже в переменный , увеличивая при этом его частоту.

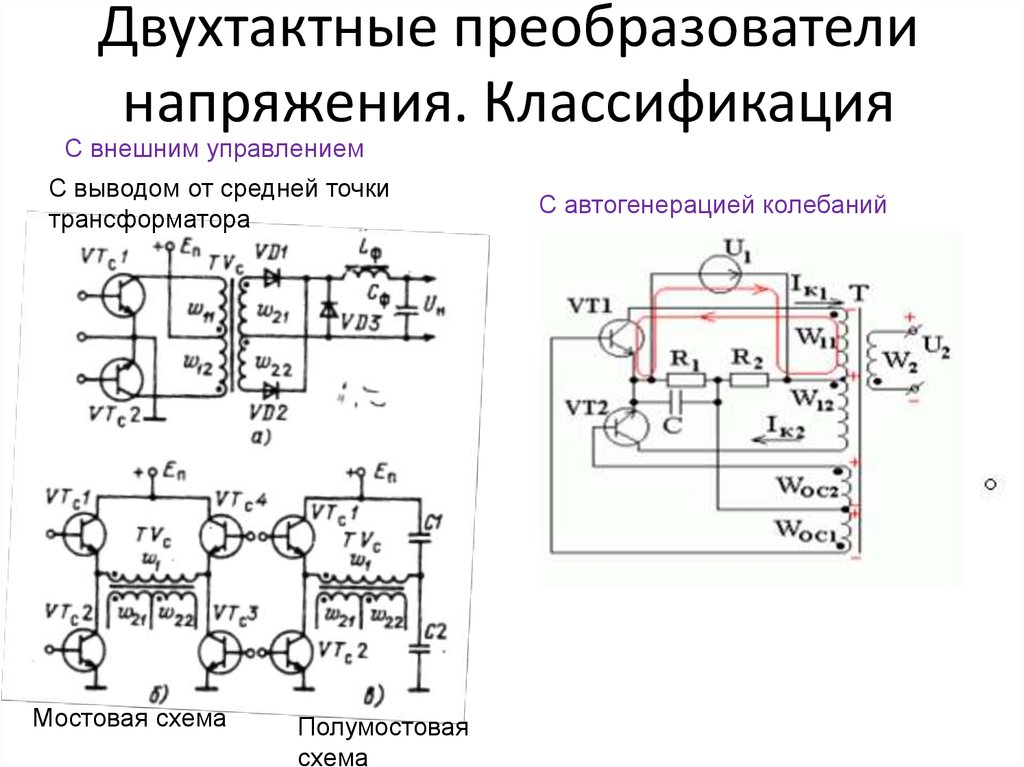

Схемы инверторов — преобразователей напряжения с 12 на 220 Вольт

Простые схемы преобразователей, принципы работы, виды инверторов по
формам выходного напряжения.

Инвертор (в узком электротехническом понимании этого слова) – это устройство для преобразования постоянного тока в
переменное с изменением величины действующего значения напряжения. В ещё более узком – преобразователь постоянного напряжения
(12, 24 или 48 В) в переменное 220 В.

И наконец, в радикально узком понимании – штуковина, позволяющая запитать от автомобильного аккумулятора различные бытовые приборы,
рассчитанные на сетевое питание, а короче – весьма полезный и удобный в хозяйстве прибамбас!

По форме выходного напряжения инверторы подразделяются на следующие виды:

Постоянное выпрямленное напряжение 220 В или переменное импульсное напряжение высокой частоты (десятки килогерц).
Используются такие преобразователи крайне редко, т. к. непригодны для многих источников
потребления, мало того, для некоторых могут представлять серьёзную опасность и угрозу полного кирдыка.

Модифицированное синусоидальное напряжение 50Гц. От инверторов с модифицированной синусоидой работает практически всё, но менее
эффективно, чем с чистой синусоидой.
Некоторые приборы могут больше греться, сильнее гудеть и работать с пониженной мощностью. Нежелательны для работы с
электродвигателями и компрессорами, а так же чувствительной радиоаппаратурой с 50-герцовыми трансформаторами.

Из сказанного выше вытекает, что предпочтительными и более универсальными являются инверторы с выходным напряжением 220 В и частотой 50 Гц.
Причём, для их реализации подходят готовые низкочастотные силовые трансформаторы необходимой номинальной мощности, включённые
«задом на перёд». То есть — его вторичная низковольтная обмотка служит первичной, а высоковольтная первичная — вторичной.
Именно такие схемы мы и рассмотрим в рамках данной статьи.

Схема, изображённая на Рис.1, а также комментарии к ней заимствованы из книги М. А. Шустова «Практическая схемотехника»,
раздел — «Преобразователи напряжения».

Рис.1 Схема простого преобразователя напряжения 220 В, 50 Гц

«Максимальная выходная мощность преобразователя — 100 Вт, КПД — до 50%.

Задающий генератор выполнен по схеме традиционного симметричного мультивибратора, выполненного на транзисторах ѴТ1 и ѴТ2 (КТ815).
Выходные каскады преобразователя собраны на составных транзисторах ѴТ3 и ѴТ4 (КТ825). Эти транзисторы устанавливают без изолирующих
прокладок на общий радиатор.


Устройство потребляет от аккумулятора ток до 20 А. В качестве силового использован готовый сетевой трансформатор на 100 Вт (сечение
центральной части железного сердечника — около 10 см2). У него должны быть две вторичные обмотки, рассчитанные на 8В/10А каждая.

Для того, чтобы частота работы задающего генератора была равна 50 Гц, подбирают номиналы резисторов R1 и R2″.


Так как мультивибратор генерирует меандр с заваленными фронтами, а мощные эмиттерные повторители повторяют эту форму, то и в нагрузке
будет протекать переменный ток, напоминающий по форме синусоиду и дополнительных мер по сглаживанию не требуется.

Значительно повысить КПД инвертора можно, если применить в качестве силовых каскадов не повторители напряжения, а транзисторы,
работающие в ключевом режиме.

Такая модификация преобразователя приведена на Рис.2.

Рис.2 Схема простого преобразователя напряжения с повышенным КПД

Принцип работы преобразователя такой же, как и у предыдущего устройства. Задающий генератор (Т1, Т2) формирует два пара-фазных
напряжения с частотой 50 Гц. Напряжения с выходов задающего генератора подаются на два однотипных ключевых каскада (Т3, Т4), которые
коммутируют напряжение на первичной обмотке трансформатора. Поскольку мультивибратор генерирует меандр с заваленными фронтами, ключевые
транзисторы срабатывают с некоторой задержкой, обуславливая формирование на выходе инвертора подобие модифицированного синусоидального
напряжения.

С указанными на схеме элементами выходная мощность преобразователя составляет около 200 Вт. Дальнейшего повышения КПД и увеличения мощности
инвертора можно добиться простой заменой биполярных ключевых элементов на мощные MOSFET транзисторы, как это показано на Рис. 2.

Многочисленные и довольно популярные схемы инверторов, построенные на специализированных микросхемах для импульсных источников питания
(типа TL494, TL594 и др.) обладают следующими преимуществами: высоким КПД и не менее высокой стабильность частоты, мало зависящей от напряжения
питания и внешних условий.

Приведём для примера подобную схему импульсного преобразователя напряжения +12V в ~220V мощностью 100W, опубликованную в журнале
«Радиоконструктор» — 07 — 17.

Рис.3 Принципиальная схема импульсного преобразователя напряжения +12V в ~220V

«Эквивалентная частота генерации составляет 50 Гц и задаётся величиной сопротивления резистора R5 и ёмкостью конденсатора С5.
Резистором R4 регулируется скважность выходных импульсов. Им можно регулировать выходное напряжение.


На выходах микросхемы (выводы 9 и 10) выделяются противофазные импульсы, немного задержанные относительно друг друга, чтобы не
вызывать сквозного тока в схеме выходного каскада в моменты переключения.

Импульсы поступают на мощные ключевые полевые транзисторы VT1 и VT2. Диоды VD2 и VD3 защищают эти транзисторы от выбросов отрицательной
ЭДС на первичной обмотке импульсного трансформатора Т1.

Трансформатор Т1 — готовый низкочастотный силовой трансформатор номинальной мощностью 100W с одной первичной обмоткой на 220V и
вторичной обмоткой на 18V с отводом от середины. Можно попробовать и трансформатор с вторичной обмоткой на 12V с отводом от середины
или на 24V с отводом от середины. Но во втором случае, боюсь, что выходное напряжение окажется несколько ниже 220V.


Трансформатор включён «задом на перёд», то есть, его вторичная низковольтная обмотка теперь служит первичной, а высоковольтная первичная —
вторичной.

Подключив нагрузку и мультиметр, резистором R4 выставить напряжение на нагрузке 220V».

Многие схемы, построенные на TL494, TL594 и т. д., при всех своих достоинствах, часто обладают одним, но существенным недостатком. Если
не позаботиться о корректной установке «мёртвого времени» ИМС (в приведённой схеме — резистором R4), то напряжения на выходе
преобразователей будет иметь форму, близкую к форме меандра со всеми вытекающими отсюда последствиями. Причём, никакие дополнительные
дроссели, а также конденсаторы во вторичной обмотке трансформатора — к существенному результату не приведут!

А вот уважаемый товарищ А.П. Семьян в своей книжке «500 схем для радиолюбителей» порадовал нас оригинальным схемотехническим решением
с формированием модифицированного синуса посредством цифровой микросхемы 561ИЕ8
(Рис.4).

Рис.4 Схема простого импульсного преобразователя напряжения на микросхеме 561ИЕ8

На элементах DD1.1, DD1.2 собран задающий генератор с частотой 500 Гц. Делитель на DD2 формирует две импульсные последовательности
частотой 50 Гц со сдвинутыми на 180° фазами для управления силовыми ключами VT1 и VT2 двухтактного преобразователя.


Чтобы избежать сквозных токов переключения между выключением одного ключа и включением другого существует «мёртвая зона», равная
10% длительности периода. При подаче высокого уровня (логической «1») на вход «Блокировка» оба выходных ключа запираются.


Выходная мощность преобразователя ограничена мощностью силового трансформатора Т1 и максимальным допустимым током выходных транзисторов.

Коэффициент трансформации силового трансформатора Кт = 20.

В качестве выходных транзисторов подойдут IRFZ034 (15А), IRFZ044 и RG723A (30A), IRFZ046 (50A), IRFP064 (100А). Для надёжности
устройства рекомендуется иметь двойной запас по току и тройной — по напряжению. Силовые цепи должны быть по возможности короче и
выполнены проводами соответствующего сечения.

Создание преобразователей с чистым 50-герцовым синусом обычно сопряжено с использованием микроконтроллерных прибамбасов,
что делает рассмотрение этого вопроса (для нас доблестных электронщиков) не таким уж и простым и в рамках данной статьи — нецелесообразным.

7 простых инверторных схем, которые можно собрать дома

Эти 7 инверторных схем могут показаться простыми по своей конструкции, но они способны обеспечить достаточно высокую выходную мощность и КПД около 75%. Узнайте, как собрать этот дешевый мини-инвертор и питать небольшие приборы на 220 В или 120 В, такие как дрели, светодиодные лампы, лампы компактных люминесцентных ламп, фены, мобильные зарядные устройства и т. д., через аккумулятор 12 В 7 Ач.

Содержание

Что такое простой инвертор

Инвертор, использующий минимальное количество компонентов для преобразования 12 В постоянного тока в 230 В переменного тока, называется простым инвертором. Свинцово-кислотная батарея на 12 В является наиболее стандартной формой батареи, которая используется для работы таких инверторов.

Начнем с самого простого из списка, в котором используется пара транзисторов 2N3055 и несколько резисторов.

1) Простая схема инвертора с использованием транзисторов с перекрестной связью

В статье рассматриваются детали конструкции мини-инвертора. Прочтите, чтобы узнать, как изменить процедуру сборки базового инвертора, который может обеспечить достаточно хорошую выходную мощность, но при этом очень доступный и элегантный.

В Интернете и электронных журналах можно найти огромное количество схем инверторов. Но эти схемы часто представляют собой очень сложные инверторы высокого класса.

Таким образом, у нас не остается другого выбора, кроме как строить инверторы, которые могут быть не только простыми в сборке, но также недорогими и высокоэффективными в работе.

Схема инвертора 12 В на 230 В

На этом ваши поиски такой схемы заканчиваются. Описанная здесь схема инвертора, пожалуй, самая маленькая по количеству компонентов, но при этом достаточно мощная, чтобы удовлетворить большинство ваших требований.

Процедура сборки

Для начала убедитесь, что у двух транзисторов 2N3055 есть надлежащие радиаторы. Его можно изготовить следующим образом:

• Вырежьте два листа алюминия по 6/4 дюйма каждый.

• Согните один конец листа, как показано на схеме. Просверлите отверстия соответствующего размера на изгибах, чтобы их можно было надежно закрепить на металлическом корпусе.
• Если вам сложно изготовить этот радиатор, вы можете просто купить его в местном магазине электроники, указанном ниже:

• Также просверлите отверстия для установки силовых транзисторов. Отверстия диаметром 3 мм, размер упаковки типа ТО-3.
• Плотно закрепите транзисторы на радиаторах с помощью гаек и болтов.
• Соедините резисторы с перекрестной связью непосредственно с выводами транзисторов в соответствии с электрической схемой.
• Теперь соедините узел радиатора, транзистора и резистора со вторичной обмоткой трансформатора.
• Закрепите всю схему вместе с трансформатором в прочном металлическом корпусе с хорошей вентиляцией.
• Установите выходную и входную розетки, держатель предохранителя и т. д. снаружи шкафа и подсоедините их соответствующим образом к узлу цепи.

После завершения описанной выше установки радиатора вам просто нужно соединить несколько резисторов высокой мощности и 2N3055 (на радиаторе) с выбранным трансформатором, как показано на следующей схеме.

Полная схема проводки

После того, как описанная выше проводка завершена, пришло время подключить ее к батарее 12 В 7 Ач с лампой мощностью 60 Вт, прикрепленной к вторичной обмотке трансформатора. При включении результатом будет мгновенное освещение нагрузки с удивительной яркостью.

Здесь ключевым элементом является трансформатор, убедитесь, что трансформатор действительно рассчитан на 5 ампер, иначе вы можете обнаружить, что выходная мощность намного меньше ожидаемой.

Я могу сказать это по своему опыту, я дважды собирал это устройство, один раз, когда я был в колледже, а второй раз недавно в 2015 году. Хотя я был более опытным во время недавнего предприятия, я не мог получить удивительную мощность, которую Я приобрел от моего предыдущего блока. Причина была проста: предыдущий трансформатор был прочным, сделанным на заказ 9.-0-9V 5-амперный трансформатор, по сравнению с новым, в котором я использовал, вероятно, ложно оцененный 5-амперный трансформатор, который на самом деле был всего 3-х амперным с его выходом.

Перечень деталей

Для конструкции вам потребуются следующие компоненты:

• R1, R2= 100 Ом/10 Вт, проволочная обмотка
• R3, R4= 15 Ом/10 Вт, проволочная обмотка
• 0 T1, T2 = 2N3055 СИЛОВЫЕ ТРАНЗИСТОРЫ (MOTOROLA).
• ТРАНСФОРМАТОР = 9-0-9 ВОЛЬТ / 8 А или 5 А.
• АВТОМОБИЛЬНАЯ АККУМУЛЯТОРНАЯ БАТАРЕЯ = 12 В/ 10 Ач
• АЛЮМИНИЕВЫЙ РАДИАТОР = ОБРЕЗАЕТСЯ ПО ТРЕБУЕМОМУ РАЗМЕРУ.
• ВЕНТИЛИРУЕМЫЙ МЕТАЛЛИЧЕСКИЙ ШКАФ= ПО РАЗМЕРУ ВСЕЙ СБОРКИ

Видео-тест

Как проверить?

• Тестирование этого мини-инвертора выполняется следующим образом:
• Для тестирования подключите лампу накаливания мощностью 60 Вт к выходному разъему инвертора.
• Затем подключите полностью заряженный автомобильный аккумулятор 12 В к клеммам питания.
• Лампа на 60 Вт должна сразу же ярко загореться, указывая на то, что инвертор работает правильно.
• На этом построение и проверка схемы инвертора завершены.
• Я надеюсь, что из приведенных выше обсуждений вы, должно быть, ясно поняли, как построить инвертор, который не только прост в сборке, но и очень доступен каждому из вас.
• Его можно использовать для питания небольших электроприборов, таких как паяльник, компактные люминесцентные лампы, небольшие переносные вентиляторы и т. д. Выходная мощность составляет около 70 Вт и зависит от нагрузки.
• КПД этого инвертора составляет около 75%. Устройство может быть подключено к аккумулятору вашего автомобиля, когда вы находитесь на улице, чтобы не было проблем с переносом дополнительного аккумулятора.

Работа схемы

Работа этой схемы мини-инвертора довольно уникальна и отличается от обычных инверторов, которые включают каскад дискретного генератора для питания транзисторов.

Однако здесь две секции или две ветви цепи работают регенеративно. Это очень просто и может быть понято через следующие пункты:

Две половины схемы, независимо от того, насколько они согласованы, всегда будут иметь небольшой дисбаланс окружающих их параметров, таких как резисторы, Hfe, витки обмотки трансформатора и т. д.

Из-за этого обе половины не могут провести вместе в одно мгновение.

Предположим, что верхняя половина транзисторов проводит сначала, очевидно, они будут получать напряжение смещения через нижнюю половину обмотки трансформатора через R2.

Однако в тот момент, когда они полностью насыщаются и проводят ток, все напряжение батареи уходит через их коллекторы на землю.

Это высасывает любое напряжение через R2 на их базу, и они немедленно перестают проводить ток.

Это дает возможность нижним транзисторам открыться, и цикл повторяется.

Таким образом, вся схема начинает колебаться.

Базовые эмиттерные резисторы используются для фиксации определенного порога нарушения проводимости, они помогают зафиксировать базовый опорный уровень смещения.

Приведенная выше схема была вдохновлена ​​следующим дизайном Motorola:

ОБНОВЛЕНИЕ: Вы также можете попробовать это: Схема мини-инвертора мощностью 50 Вт

Форма выходного сигнала лучше, чем прямоугольная (подходит для всех электронных устройств)) Схема (схема со стороны дорожки)

Инвертор на полевых МОП-транзисторах с перекрестной связью

Следующая конструкция представляет собой простую схему инвертора на полевых МОП-транзисторах с перекрестной связью, способную подавать сетевое напряжение 220/120 В переменного тока или напряжение постоянного тока (с выпрямителем и фильтром). Схема представляет собой простой в сборке инвертор, который повышает 12 или 14 вольт до любого уровня в зависимости от вторичной обмотки трансформатора.

В этой схеме первичная и вторичная обмотки трансформатора T1 представляют собой понижающий трансформатор от 12,6 В до 220 В, подключенный в обратном порядке.

МОП-транзисторы Q1 и Q2 могут быть любыми мощными N-канальными полевыми транзисторами. Не забудьте нанести радиатор на полевые МОП-транзисторы Q1 и Q2. Конденсаторы С1 и С2 расположены так, чтобы подавить обратные выбросы высокого напряжения от трансформатора. Вы можете использовать любое близкое значение для резисторов R1-R4 с допуском ± 20% от показанных значений на диаграмме.

Схема идеально подходит для питания ламповой схемы, или ее можно соединить с повышающим трансформатором для создания искрового промежутка, лестницы Иакова, или, регулируя частоту, ее можно использовать для питания катушки Тесла.

2) Использование микросхемы 4047

Трансформатор T может быть трансформатором 9-0-9 В / 10 А для батареи 12 В / 10 Ач

Как показано выше, можно построить простой, но полезный небольшой инвертор. с помощью всего одной микросхемы IC 4047. IC 4047 представляет собой универсальный осциллятор с одной микросхемой, который обеспечивает точные периоды включения/выключения на своих выходных контактах № 10 и № 11. Частоту здесь можно было бы определить путем точного расчета резистора R1 и конденсатора С1. Эти компоненты определяют частоту колебаний на выходе микросхемы, которая, в свою очередь, устанавливает выходную частоту 220 В переменного тока этой схемы инвертора. Он может быть установлен на 50 Гц или 60 Гц в соответствии с индивидуальными предпочтениями.

Аккумулятор, MOSFET и трансформатор можно модифицировать или модернизировать в соответствии с требуемой выходной мощностью инвертора.

Для расчета значений RC и выходной частоты см. техническое описание ИС один IC 4049, который включает в себя 6 вентилей НЕ или 6 инверторов внутри. На приведенной выше диаграмме N1—-N6 обозначают 6 вентилей, которые сконфигурированы как каскады генератора и буфера. Элементы NOT N1 и N2 в основном используются для каскада генератора, C и R можно выбрать и зафиксировать для определения частоты 50 Гц или 60 Гц в соответствии со спецификациями страны

Остальные вентили с N3 по N6 настроены и сконфигурированы как буферы и инверторы, так что конечный результат приводит к созданию чередующихся импульсов переключения для силовых транзисторов. Конфигурация также гарантирует, что ни один вентиль не останется неиспользуемым и бездействующим, что в противном случае может потребовать, чтобы их входы были подключены отдельно через линию питания.

Трансформатор и батарея могут быть выбраны в соответствии с требованиями к мощности или техническими характеристиками нагрузки.

Выходной сигнал будет чисто прямоугольным.

Формула для расчета частоты:

f = 1/1,2RC,

где R в омах, а F в фарадах

По сравнению с предыдущим инвертором НЕ, показанный выше простой инвертор на основе вентиля НЕ-И может быть построен с использованием одной микросхемы 4093. Затворы с N1 по N4 обозначают 4 затвора внутри IC 4093.

N1 подключен как схема генератора для генерации необходимых импульсов частотой 50 или 60 Гц. Они соответствующим образом инвертируются и буферизуются с помощью оставшихся затворов N2, N3, N4, чтобы, наконец, обеспечить попеременную частоту переключения через базы силовых биполярных транзисторов, которые, в свою очередь, переключают силовой трансформатор с заданной скоростью для генерации требуемого напряжения 220 В или 120 В. переменного тока на выходе.

Несмотря на то, что здесь подойдет любая микросхема вентиля И-НЕ, рекомендуется использовать микросхему 4093, поскольку она оснащена триггером Шмидта, который обеспечивает небольшую задержку переключения и помогает создать своего рода мертвое время на переключающих выходах, гарантируя, что питание устройства никогда не включаются вместе даже на долю секунды.

5) Еще один простой инвертор с затвором NAND на полевых МОП-транзисторах

В следующих параграфах описана еще одна простая, но мощная схема инвертора, которую может собрать любой энтузиаст электроники и использовать для питания большинства бытовых электроприборов (резистивные и импульсные нагрузки). .

Использование пары полевых МОП-транзисторов влияет на мощный отклик схемы, включающей очень мало компонентов, однако прямоугольная конфигурация действительно ограничивает использование устройства в нескольких полезных приложениях.

Введение

Может показаться, что расчет параметров MOSFET включает несколько сложных шагов, однако, следуя стандартной схеме, заставить эти замечательные устройства работать, безусловно, легко.

Когда мы говорим об инверторных схемах с силовыми выходами, МОП-транзисторы обязательно становятся частью конструкции, а также основным компонентом конфигурации, особенно на выходных концах схемы.

Схемы инверторов являются фаворитами среди этих устройств, и мы обсудим одну из таких схем, включающую полевые МОП-транзисторы для питания выходного каскада схемы.

Ссылаясь на диаграмму, мы видим очень простую конструкцию инвертора, включающую каскад прямоугольного генератора, буферный каскад и каскад выходной мощности.

Использование одной ИС для генерации требуемых прямоугольных сигналов и для буферизации импульсов особенно упрощает создание конструкции, особенно для новых энтузиастов электроники.

Использование вентилей И-НЕ IC 4093 для схемы генератора

IC 4093 представляет собой микросхему триггера Шмидта с четырьмя вентилями И-НЕ, одна И-НЕ подключена как нестабильный мультивибратор для генерации базовых прямоугольных импульсов. Значение резистора или конденсатора можно отрегулировать для получения импульсов частотой 50 или 60 Гц. Для приложений 220 В необходимо выбрать вариант 50 Гц и 60 Гц для версий 120 В.

Выход вышеописанного каскада генератора связан с еще парой вентилей И-НЕ, используемых в качестве буферов, чьи выходы в конечном итоге заканчиваются вентилями соответствующих полевых МОП-транзисторов.

Два вентиля И-НЕ соединены последовательно таким образом, что два полевых МОП-транзистора поочередно получают противоположные логические уровни от каскада генератора и поочередно переключают полевые МОП-транзисторы для создания желаемой индукции во входной обмотке трансформатора.

Переключение полевых МОП-транзисторов

Описанное выше переключение полевых МОП-транзисторов заполняет весь ток батареи внутри соответствующих обмоток трансформатора, вызывая мгновенное повышение мощности на противоположной обмотке трансформатора, откуда в конечном итоге поступает выходной сигнал на нагрузку.

МОП-транзисторы способны выдерживать ток более 25 ампер, а их диапазон довольно велик, поэтому они подходят для управления трансформаторами с различными характеристиками мощности.

Остается только доработать трансформатор и аккумулятор для изготовления инверторов разных диапазонов с разной мощностью.

Список деталей для приведенной выше схемы инвертора мощностью 150 Вт:

• R1 = потенциометр 220K, необходимо установить для получения желаемой выходной частоты.
• R2, R3, R4, R5 = 1K,
• T1, T2 = IRF540
• N1-N4 = IC 4093
• C1 = 0,01UF,
• C3 = 0,1UF

TR1 = 0-12V вход. , ток = 15 А, выходное напряжение в соответствии с требуемыми спецификациями

Формула для расчета частоты будет идентична описанной выше для IC 4049.

f = 1/1,2RC. где R = установленное значение R1, а C = C1

6) Использование микросхемы 4060

Если у вас есть одна микросхема 4060 в вашем электронном ящике для мусора вместе с трансформатором и несколькими силовыми транзисторами, вы, вероятно, готовы к созданию ваша простая схема инвертора мощности с использованием этих компонентов. Базовую конструкцию предлагаемой схемы инвертора на базе IC 4060 можно представить на приведенной выше схеме. Концепция в основном такая же, мы используем IC 4060 в качестве генератора и настраиваем его выход для создания импульсов включения-выключения попеременно через транзисторный каскад инвертора BC547.

Как и IC 4047, IC 4060 требует внешних RC-компонентов для настройки выходной частоты, однако выходы IC 4060 разбиты на 10 отдельных выводов в определенном порядке, при этом выход генерирует частоту со скоростью, вдвое превышающей его предыдущей распиновки.

Несмотря на то, что вы можете найти 10 отдельных выходов с удвоенной частотой на выходных выводах микросхемы, мы выбрали контакт № 7, поскольку он обеспечивает самую высокую частоту среди остальных и, следовательно, может выполнять эту задачу, используя стандартные компоненты для RC. сеть, которая может быть легко доступна для вас независимо от того, в какой части земного шара вы находитесь.

Для расчета значений RC для R2 +P1 и C1 и частоты вы можете использовать формулу, описанную ниже:

Или другой способ:

f(osc) = 1 / 2,3 x Rt x Ct

Rt в омах, Ct в фарадах

Дополнительную информацию можно получить из этой статьи

Вот еще одна крутая идея инвертора DIY, которая чрезвычайно надежна и использует обычные детали для достижения конструкции инвертора высокой мощности, и может быть повышен до любого желаемого уровня мощности.

Давайте узнаем больше об этой простой конструкции

7) Простейший инвертор на 100 Вт для новичков

Схема простого инвертора на 100 Вт, рассмотренная в этой статье, может считаться самым эффективным, надежным, простым в сборке и мощным инвертором. дизайн. Он эффективно преобразует любое напряжение 12 В в 220 В, используя минимальное количество компонентов. Давайте узнаем больше.

Предлагаемая схема простого 100-ваттного инвертора была опубликована довольно давно в одном из журналов по электронике elektor, и, по моему мнению, эта схема является одной из лучших конструкций инвертора, которые вы можете получить.

Я считаю его лучшим, потому что конструкция хорошо сбалансирована, хорошо просчитана, использует обычные детали и, если все сделать правильно, заработает сразу.

Эффективность этой конструкции составляет около 85%, что хорошо, учитывая простоту формата и низкие затраты.

Использование нестабильного транзистора в качестве генератора с частотой 50 Гц

По сути, вся конструкция построена на каскаде нестабильного мультивибратора, состоящего из двух маломощных транзисторов общего назначения BC547 вместе с соответствующими частями, состоящими из двух электролитических конденсаторов и нескольких резисторов.

Этот каскад отвечает за генерацию основных импульсов частотой 50 Гц, необходимых для запуска инвертора.

Вышеупомянутые сигналы имеют низкий уровень тока и поэтому требуют повышения до более высоких порядков. Это делают драйверные транзисторы BD680, дарлингтонские по своей природе.

Эти транзисторы принимают маломощные сигналы частотой 50 Гц от транзисторных каскадов BC547 и усиливают их при более высоких уровнях тока, чтобы их можно было подавать на выходные транзисторы.

Выходные транзисторы представляют собой пару 2N3055, на базы которых подается усиленный ток от вышеуказанного драйверного каскада.

2N3055 Транзисторы в качестве силового каскада

Таким образом, транзисторы 2N3055 также работают при высоком уровне насыщения и высоких уровнях тока, которые попеременно накачиваются в соответствующие обмотки трансформатора и преобразуются в требуемое напряжение 220 В переменного тока на вторичной обмотке трансформатора.

Список деталей для описанной выше простой схемы инвертора мощностью 100 Вт

• R1, R2 = 27K, 1/4 Вт, 5 %
• R3, R4, R5, R6 = 330 Ом, 1/4 Вт, 5 %
• R7 ,R8 = 22 Ом, 5 Вт, ТИП
• C1,C2 = 470 нФ
• T1,T2 = BC547,
• T3,T4 = BD680, ИЛИ TIP127
• D5,T5 = 19003 2N303 1N5402
• ТРАНСФОРМАТОР = 9-0-9 В, 5 А
• АККУМУЛЯТОР = 12 В, 26 Ач,

Радиатор для T3/T4 и T5/T6

Технические характеристики:

1. Выходная мощность: 100 Вт при использовании по одному транзистору 2n3055 на каждом канале.
2. Частота: 50 Гц, прямоугольная волна,
3. Входное напряжение: 12 В при 5 А для 100 Вт,
4. Выходное напряжение: 220 В или 120 В (с некоторыми настройками) как построить эти 7 простых инверторных схем, настроив заданную базовую схему генератора с биполярным транзисторным каскадом и трансформатором, а также включив самые обычные детали, которые могут уже быть у вас или быть доступными путем утилизации старой собранной печатной платы.

   Как рассчитать резисторы и конденсаторы для частот 50 Гц или 60 Гц

   В этой схеме инвертора на основе транзисторов конструкция генератора построена с использованием транзисторной нестабильной схемы.

   В основном резисторы и конденсаторы, связанные с базами транзисторов, определяют выходную частоту. Хотя они правильно рассчитаны для получения частоты примерно 50 Гц, если вы заинтересованы в настройке выходной частоты в соответствии с собственными предпочтениями, вы можете легко сделать это, рассчитав их с помощью этого Транзисторный нестабильный мультивибратор Калькулятор.

   Еще одна простая схема преобразователя постоянного тока в переменный ток на транзисторах

   Q1 и Q2 могут быть любыми маломощными PNP-транзисторами, такими как BC557.

   Универсальный двухтактный модуль

   Если вы заинтересованы в создании более компактной и эффективной конструкции с использованием простой двухтактной конфигурации с 2-проводным трансформатором, вы можете попробовать следующие несколько концепций

   В первом ниже используется ИС 4047, а также пара полевых МОП-транзисторов с каналом p и n:

   Если вы хотите использовать какой-либо другой каскад генератора в соответствии с вашими предпочтениями, в этом случае вы можете применить следующую универсальную конструкцию.

   Это позволит вам интегрировать любой желаемый каскад генератора и получить требуемый двухтактный выход 220 В.

   Кроме того, он также имеет встроенную ступень зарядного устройства с автоматическим переключением.

   Преимущества простого двухтактного инвертора

   Основные преимущества этой универсальной двухтактной инверторной конструкции:

   • В нем используется двухпроводной трансформатор, что делает конструкцию высокоэффективной с точки зрения размера и выходной мощности.
   • Включает в себя переключение с зарядным устройством, которое заряжает аккумулятор при наличии сети, а при отключении сети переключается в инверторный режим с использованием той же батареи для получения требуемого напряжения 220 В от батареи.
   • В нем используются обычные p-канальные и N-канальные МОП-транзисторы без каких-либо сложных схем.
   • Дешевле в изготовлении и более эффективен, чем аналог центрального крана.

   УНИВЕРСАЛЬНЫЙ PUSH PULL MOSFET MODULE, КОТОРЫЙ БУДЕТ ВЗАИМОДЕЙСТВОВАТЬ С ЛЮБОЙ ТРЕБУЕМОЙ ЦЕПЬЮ ГЕНЕРАТОРА

   Инвертор SCR

   Следующая схема инвертора использует SCR вместо транзисторов и, таким образом, обеспечивает еще более высокую выходную мощность при простой конфигурации.

   Генерация запускается парой UJT, которые обеспечивают точное регулирование частоты, а также облегчают регулировку частоты между двумя SCR

   Трансформатор может быть любым обычным железным сердечником 9-0-9 В на 220 В или на 120 В понижающий трансформатор, подключаемый в обратном порядке.

   Для опытных пользователей

   Выше было объяснено несколько простых схем инверторов, однако, если вы считаете, что они довольно обычные для вас, вы всегда можете изучить более продвинутые схемы, которые представлены на этом веб-сайте. Вот еще несколько ссылок для справки:

   ---

   Дополнительные проекты инверторов для вас с полной онлайн-помощью!

   • 7 Лучшие модифицированные схемы инвертора
   • 5 Лучшие схемы инверторов на базе IC 555
   • Схемы инверторов SG3525

   ---

   Схема инвертора: полное руководство

   Знания

   Знайте все о принципиальной схеме инвертора

   Что такое инвертор?


   Инвертор представляет собой электронное устройство, используемое для преобразования постоянного тока (DC) в переменный ток (AC). Переменный ток представляет собой ток, который постоянно меняет свою величину во времени. Этот ток течет только в одном направлении. Постоянный ток также представляет собой однонаправленный ток, который обычно протекает через проводник, но иногда он может также протекать через изоляторы.

   Эти инверторы предназначены для работы, противоположной преобразователям . Он не производит мощность, но источник постоянного тока также производит ее. Обычно инвертор представляет собой электронное устройство, но иногда он может состоять из механических компонентов. Они обычно используются в приложениях, где присутствуют напряжения и большие токи. КПД инвертора мощности более 95%. Инверторы мощности также используются для управления скоростью и крутящим моментом в электронных двигателях.

   Как работает инвертор?


   Инвертор предназначен для подачи напряжения 220 В переменного тока или 110 В переменного тока на подключенное к нему устройство в выходной розетке в качестве нагрузки. Когда основной источник переменного тока открыт, датчики инвертора учитывают это и передают этот переменный ток в секцию реле и зарядки аккумулятора. От реле переменный ток будет поступать на нагрузку, которая управляется линейным напряжением. Это линейное напряжение также подается на участок зарядки аккумулятора, преобразуя его в постоянный ток.

   Универсальное программное обеспечение для построения диаграмм


   Легко создавайте более 280 типов диаграмм

   Легко начинайте строить диаграммы с помощью различных шаблонов и символов

   • Превосходная совместимость файлов: Импорт и экспорт чертежей в файлы различных форматов, например Visio
   • Кроссплатформенная поддержка (Windows, Mac, Linux, Интернет)

   ПОПРОБУЙТЕ БЕСПЛАТНО

   Безопасность подтверждена | Переключиться на Mac >>

   ПОПРОБУЙТЕ БЕСПЛАТНО

   Безопасность подтверждена | Перейти на Linux >>

   ПОПРОБУЙТЕ БЕСПЛАТНО

   Безопасность подтверждена | Переключиться на Windows >>

   Типы и классификация инверторов


   Ниже приведены основные типы инверторов, которые вы должны знать.

   Синусоидальные инверторы


   Это базовые типы инверторов без дополнительных функций. Они используются в типичных бытовых приборах, таких как кондиционеры, холодильники, стиральные машины, компьютеры, телевизоры и т. д.

   Модифицированный инвертор синусоиды


   Это инверторы, которые дешевле инвертора, как упоминалось выше. Они используются в устройствах с низким энергопотреблением, таких как вентиляторы, лампочки, микроволновые печи и т. д. Они преобразуют 12-вольтовые батареи и заряжают их с помощью генераторов на солнечных батареях.

   Солнечные инверторы


   Это инверторы с более продвинутыми функциями, и вместо традиционной энергии они используют солнечную энергию для преобразования постоянного тока в переменный.

   Электрические характеристики инвертора


   Инвертор внутри состоит из переключателей, трансформатора, батареи, МОП-транзистора и усилителя. Постоянный ток, хранящийся в батарее, преобразуется в переменный ток. Выключатели играют важную роль в этом процессе, поскольку они постоянно включаются и выключаются. МОП-транзистор, трансформатор, также последовательно включает и выключает постоянное напряжение, создавая противоположное напряжение, переменное напряжение.

   Как сделать схему инвертора?


   Прежде чем перейти к принципиальной схеме инвертора, необходимо знать логический символ инвертора мощности. В области электроники или логического проектирования инвертор также известен как вентиль НЕ , который не выполняет ничего, кроме логического отрицания. Более подробно, инвертор или вентиль НЕ превращает высокий уровень в низкий, а низкий в высокий.

   Инвертор является важной темой в мире электроники и логического проектирования, поскольку конечные автоматы, декодеры, мультиплексоры и т. д. используют его для своей работы. В той же теме, если у вас нет инвертора, который НЕ является вентилем, вы можете сделать его с комбинацией вентилей И-НЕ и НЕ-ИЛИ.

   Логический символ инвертора показан ниже.

   Шаги по созданию электрической схемы инвертора


   В этом разделе будет рассказано о том, как сделать схему простого 100-ваттного инвертора. В домашних или промышленных сценариях вы обычно покупаете его на рынке, но когда вам нужно сделать его своими руками для целей проекта, вы можете точно выполнить эти шаги.

   Вещи, необходимые для строительства


   Для изготовления инвертора вам понадобятся следующие вещи.

   • 12В Аккумулятор-1
   • Конденсатор — 0,1 мкФ
   • Конденсатор — 0,01 мкФ — 1
   • Резистор – 390кОм – 1
   • Резистор – 1кОм – 2
   • Резистор – 220 Ом – 2 шт.
   • Резистор – 330 Ом – 1 шт.
   • Переключатель – 1
   • ИС – CD4047 – 1
   • МОП-транзистор IRF540-2
   • ИС – CD4047 – 1

   Лучший способ разработать принципиальную схему инвертора — использовать компьютерное программное обеспечение, доступное в Интернете. Программное обеспечение, такое как EdrawMax , имеет все функции для создания идеальной принципиальной схемы. Вы также можете использовать любую программу для создания диаграмм.

   • Чтобы создать целую схему с нуля, вам нужно обратиться к разделу программного обеспечения по электротехнике или электрическому проектированию.
   • Второй шаг — получить все символы, необходимые инвертору. Перетащите все компоненты, упомянутые выше, в свой рабочий проект из доступных символов. Если вы не знаете их символов, не волнуйтесь. Просто введите название символа в строке поиска, и вы получите его.
   • Получите провод, также известный как символы разъема, из доступного варианта.
   • Теперь соедините все эти символы с помощью перетаскивания в соответствии с принципиальной схемой, показанной ниже, или вы также используете теории, которые у вас есть.
   • В текстовой функции программного обеспечения напишите все значения компонентов и краткие имена.
   • Теперь ваш проект готов к загрузке. Используйте программное обеспечение и загрузите его.

   Важность использования инвертора


   Инвертор играет жизненно важную роль в нашей повседневной жизни. Оборудование, использующее инвертор, экономит затраты на электроэнергию до 50%. Эти типы оборудования производят меньше шума, чем оборудование без инверторов. Кроме того, они более устойчивы во время работы.

   Инверторы могут легко управлять изменением температуры устройств. Они могут легко рассчитать напряжение, ток и затем работать в соответствии с этим.

   Используйте EdrawMax для создания принципиальных схем


   Вы можете использовать EdrawMax для создания принципиальной схемы инвертора. EdrawMax — это надежное и простое в использовании программное обеспечение, которое делает вашу диаграмму более совершенной. Это программное обеспечение используется для создания диаграмм. Он содержит все необходимые функции и библиотеки, которых вам будет достаточно при создании диаграмм.
