Где ставить обратный клапан и фильтр грубой очистки в системе водоснабжения: tvin270584 — LiveJournal

При проектировании системы водоснабжения и отопления квалифицированные специалисты обязательно включают в список необходимого оборудования обратный клапан и фильтр грубой очистки. Они напрямую влияют на работу прочей трубопроводной арматуры и устройств, определяют срок их службы, а значит и работоспособность системы в целом. В этой статье мастер сантехник расскажет где ставить обратный клапан и фильтр грубой очистки в системе водоснабжения.

Как работает обратный клапан и где его необходимо устанавливать

Основанная функция любого обратного клапана – препятствовать изменению направления движения среды в системе на противоположное. В системе водоснабжения или отопления он не позволяет воде уходить обратно по трубопроводу после прекращения её подачи.

Простейший муфтовый обратный клапан представляет собой устройство, состоящее из корпуса и находящейся в нем подпружиненной заслонки, полностью перекрывающей проходное отверстие. Когда же с обратной стороны на запорный элемент оказывается определенное давление, удерживающая её пружина сжимается, а заслонка смещается, открывая проход. После снижения давления он вновь перекрывается. Заслонка может быть выполнена в виде смещающегося в сторону диска, состоять из двух отдельных пластин или иметь форму шара, однако общий принцип действия остается неизменным.

Установка обратного клапана в системах водоснабжения и отопления необходима в следующих случаях:

• На выходе насоса или насосной станции и на входе идущего к ней из скважины шланга;
• На вводе в бак водонагревателя;
• На связанных в единую систему трубопроводах горячего и холодного водоснабжения;
• На каждом контуре многоконтурной системы отопления;

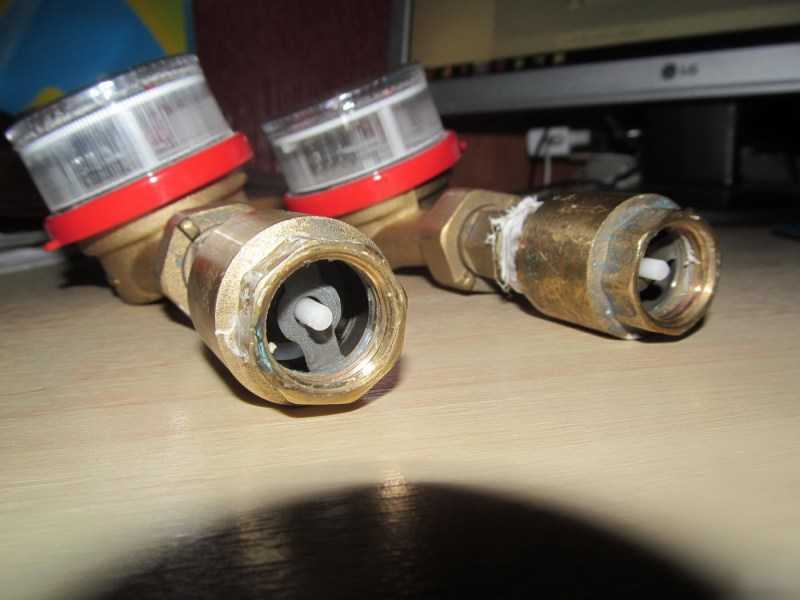

• Перед счетчиком воды.

Стоящий на входе в насосную станцию клапан препятствует уходу воды обратно в скважину – в этом случае вновь потребовалось бы заполнять насос водой вручную. Клапан на выходе в свою очередь не позволяет опустеть водопроводу. Обратный клапан на вводе в бойлер удерживает накопившуюся в его баке нагревшуюся воду, не давая поступать в трубопровод с холодной водой. Установка обратного клапана перед счетчиком препятствует корректировке его показаний, поэтому данное требование часто предъявляют снабжающие организации. В системах отопления устройство необходимо для предотвращения изменения направления потока теплоносителя, в том числе в контур с меньшим давлением.

Зачем нужно ставить фильтр грубой очистки и как он устроен

Фильтр грубой очистки – это элемент трубопроводной арматуры, предназначенный для удаления крупных механических примесей из среды, проходящей по трубопроводу. В системе водоснабжения он используется в первую очередь для улавливания элементов самого трубопровода – окалины, ржавчины, а также образовавшихся в трубах окаменелостей и крупных песчинок. В большинстве случаев этого вполне достаточно для того, чтобы обеспечить необходимое качество для бытовых нужд и предотвратить выход из строя оборудования.

В системах водоснабжения фильтры устанавливают обычно перед:

• Запорной и регулирующей арматурой;
• Водомерами и другими КИП;
• Котлами и иным оборудованием для нагрева воды.

В зависимости от типа фильтрующего элемента различают сетчатые, дисковые и картриджные фильтры грубой очистки. Фильтрующий элемент обычно представляет собой сетчатый материал, с ячейками определенной величины – именно они определяют пропускную способность фильтра. Не прошедшие через него частицы отсеиваются и скапливаются в специальном ответвлении – грязевике. По расположению грязевика они бывают прямыми и косыми (угловыми), а по типу крепления – фланцевыми и муфтовыми.

Вне зависимости от конструкции все фильтры грубой очистки обслуживаемые. При этом в большинстве из них необязательно менять фильтрующий элемент – достаточно извлечь его из корпуса, удалить из него скопившиеся там отложения и промыть, а затем установить вновь.

Видео

В сюжете — Как установить универсальный фильтр грубой очистки

В продолжение темы посмотрите также наш обзор Схема подключения водонагревателя к водопроводу

Источник
http://santekhnik-moskva.blogspot.com/2019/07/Gde-stavit-obratnyy-klapan-i-filtr-gruboy-ochistki-v-sisteme-vodosnabzheniya.html

Обратный клапан на насосную станцию — установка обратного клапана до или после насоса

24 Марта 2022

Просмотров:
2856877542

Время чтения:
16 минут

Содержание

Целевое назначение обратного клапана насоса

Основные виды обратных клапанов

Основные правила установки

Обратный клапан идет до или после насоса?

Как узнать, работает ли обратный клапан?

Часто задаваемые вопросы

Ключевые правила выбора обратного клапана для насоса

Коротко о главном

Ключевым правилом корректного функционирования насосных систем является правильный подбор обратного клапана для помпы. При выборе клапана для своего оборудования следует обратить внимание на виды клапанов и сферы их применения.

Вариант обратного клапана

Целевое назначение обратного клапана насоса

Основное назначение клапана – автоматическое открывание для создания и поддержания ровного напора и автоматическое возвращение в положение закрытия, что служит для предотвращения обратного потока при выключенной помпе. Также существует дополнительная функция, которая обычно не упоминается – минимизация потребления энергии. Также важный момент: защита клапаном насосной системы и трубопровода от возможных резких перепадов давления, которые могут быть вызваны внезапным закрытием.

Каждый проектировщик насосной станции, скорее всего, встречался с проблематикой захлопывания клапана, вызванного внезапной остановкой обратного потока через закрывающий обратный клапан для насосной станции. Чтобы избежать подобного неожиданного закрытия, клапан должен обеспечивать очень быстрое закрытие либо медленно закрываться с помощью устройств масляного бачка. Существует три основные категории этой детали: обратные клапаны с подъемным механизмом, поворотные обратные клапаны и обратные клапаны с помощью дроссельной заслонки.

Соединение труб

Основные виды обратных клапанов

Оптимальным решением для использования с насосами, как правило, выступает клапан, который имеет минимальные потери на трение. Потери на трение представляют собой снижение напора воды, что бывает обусловлено эффектом вязкости в трубопроводе. Монтажники в большинстве случаев рекомендуют использовать элементы, которые обеспечивают минимизацию трения в трубопроводе и, как следствие, не оказывают негативного влияния на напор воды.

Еще одним популярным выбором выступают краны шарового типа и задвижки. Шаровые или дисковые краны представляют собой клапаны, основной составляющей которых является сферический диск с отверстием (как правило, посередине). Они способствуют контролю над силой напора, проходящего через насос. Они могут обеспечить идеальное перекрытие потока.

Шаровой клапан чугунный

Задвижки – это комплектующие, механизм открытия которых связан с использованием защелки или клина, которые поднимаются или опускаются, пропуская напор воды или перекрывая его. Они не рекомендованы для использования с целью обеспечения регулирования потока.

Задвижка, фланцевый тип

Еще один вид – соленоидные (электромеханические устройства, которые управляются электрическим током с использованием соленоида или спиральной катушки). Данный тип комплектующих может представлять опасность для работоспособности и целостности насосов, изготовленных из пластика. Это связано с высокой скоростью их закрытия. Высока вероятность того, что они могут спровоцировать гидравлический удар. Гидравлический удар представляет собой скачок давления, возникающий при необходимости жидкости резко остановиться или внезапно сменить направление. В результате может произойти поломка задней части насосного аппарата. Рекомендация при использовании электромагнитного клапана: необходимо увеличить промежуток времени, который необходим для его закрытия. Таким образом будет минимизирована возможность возникновения гидроудара и последующих повреждений оборудования.

Соленоидный вид

Клапаны обеспечивают поддержку и регулировку функционирования помпы. Обязательно необходимо правильно подобрать оборудование, делая акцент на условиях эксплуатации.

Процесс организации системы отопления и/или водоснабжения/водоотведения требует обратного клапана насосной станции, однако нужно понять, какой именно необходимо установить. Каждая его разновидность направлена на достижение определенных целей. Среди типов выделяют подъемный и поворотный.

Конструкция обратного клапана

Подъемный тип

Они, как правило, целесообразны для установки в многоквартирных домах, на промышленных объектах (в частности, электростанциях) и в системах водоснабжения/водоотведения. У них отсутствуют внешние движущиеся части. Данный тип отличается низкой стоимостью и высокой надежностью. При длительном использовании на протяжении нескольких лет клапаны тратят больше энергии, что связано с постоянным нахождением диска в водном потоке, что в свою очередь обуславливает его износ и снижение первоначальных эксплуатационных характеристик.

Популярными являются бесшумные типы. Бесшумный обратный клапан имеет важное отличие – тихое закрытие. Напор сдвигает диск, в результате создается ровное движение жидкости. При остановке насоса пружина сдвигает диск в седло, прежде чем напор станет противоположным. Данный механизм действия и обеспечивает бесшумное закрытие. Этот тип комплектующих обычно применяется в системах с очищенной водой, которая подается под высоким напором. Еще один вариант – обратные клапаны сопла, которые похожи на предыдущий вариант. Широко распространены для применения в системах с высоким давлением. В бытовых условиях использование нецелесообразно. Они нужны для промышленного и коммерческого использования (в частности, в сфере энергетики).

Клапан обратный подъемный фленцевый

Поворотный тип

Их, как правило, целесообразно использовать в системах водоснабжения/водоотведения. Отличаются простотой использования, компактностью и экономичностью. Данные устройства укомплектованы шариком с резиновым покрытием. Данный шарик входит/выходит из седла в зависимости от перемещения потока воды в одну или другую сторону.

Шар проходит относительно продолжительный путь, когда насос отключается. В связи с этим у данных комплектующих прослеживается высокая тенденция к захлопыванию, если напор достаточно высокий. Существует несколько разновидностей данного типа.

• Обратные клапаны поворотного типа – одни из наиболее распространенных комплектующих данной категории при использовании в системах для перекачки как очищенных, так и сточных вод. Они являются автоматическими, для функционирования не предполагается наличие внешнего источника питания, работа зависит от направления потока жидкости.

Клапан обратный шаровой

• Клапаны с двойным диском. Отличается вафельной конструкцией с двумя дисками, которые имеют D-образную форму. Диски поворачиваются в сторону при движении потока воды через клапан. Обладает отличными противозадирными показателями, однако он не рекомендуется для использования со сточными водами. Из недостатков: подверженность вибрации и преждевременному износу с потерей первоначальных эксплуатационных характеристик.

Клапан обратный межфланцевый

• Традиционный обратный клапан качели – самый часто встречающийся. Используется как в системах водоснабжения, так и канализации. Отличительные особенности: металлические либо упругие седла имеют угол поворота 60-90 градусов. К недостатку можно отнести: тенденция хлопать, обусловленная большим ходом, трением в набивке и инерцией диска. В отдельных случаях применяются воздушные подушки, позволяющие значительно снизить звуковые эффекты. Хотя некоторые считают, что рычаг и пружина – лучший аксессуар, поскольку они позволяют клапану закрываться быстрее.
• С наклонным диском. По конструкции практически схож с традиционным за одним отличием: возможность потока жидкости курсировать по обе стороны диска. Данное обстоятельство способствует тому, что у системы практически полностью отсутствуют потери напора при работе. Не рекомендуется к использованию со сточными водами, так как штифты могут собирать мусор. Подходит для эксплуатации с чистой водой или очищенными сточными водами.

Основные правила установки

Обратные клапаны предотвращают отток воды в противоположном направлении и способствуют защите оборудования и прочих составляющих системы водоснабжения/водоотведения/отопления: трубопроводов, насосов и компрессоров. Однако для адекватного функционирования нужно обеспечить правильный монтаж комплектующих. Если установка была проведена с ошибками и недочетами, в системе могут появиться утечки, что приведет к нарушению целостности всей системы.

Вариант установки

Поворотные клапаны, двухдисковые, бесшумные подпружиненные – регулируют поток жидкости, но имеют разный механизм этой регулировки. Поворотные работают благодарю диску, поворачивающемуся внутрь/наружу относительно напора жидкости. Двухстворчатые функционируют за счет пружины, закрывающей две «двери» для остановки потока. Подпружиненные с осевым потоком отличаются комплексной конструкцией диска и штока, дополнительно используются пружины сжатия, закрывающие клапан до изменения направления напора на противоположное. Последнее важно, так как данная конструкция при быстром закрытии в то же время снижает возможность возникновения гидравлического удара – критическая неисправность, которая может произойти при внезапном отключении насоса или резком закрытии клапана.

Схема насосной станции

Установка этой детали рекомендуется, если есть вероятность возникновения обратного потока жидкости, которая транспортируется по трубопроводу, что может спровоцировать повреждение системы. Иногда высокое скопление конденсата может вызвать гидроудар. Монтаж обратных клапанов на трубопроводах, собирающих конденсат, предотвращает поломки благодаря автоматическому предотвращению обратного потока.

Важно! Правильно подобранный и установленный обратный клапан защищает всю гидросистему.

Гидравлический удар

Чтобы воспользоваться всеми достоинствами элемента, необходимо следовать правилам монтажа. Даже небольшая ошибка способна значительно снизить эффективность всей системы, а порой вызвать повреждения, ведущие к сложному и дорогостоящему ремонту. Важно обращать внимание на следующее:

• Правильный выбор детали. Если установленный клапан не подходит по размеру к трубопроводу, не совместим с материалом или ориентацией трубы, не соответствует направлению движения жидкости и скорости напора, весь процесс водоснабжения/водоотведения будет неэффективен. Также появится риск преждевременного износа и отказа от работы его составляющих.
• Место установки относительно насоса. Это один из наиболее важных моментов. Не все комплектующие способны функционировать в вертикальной гидросистеме. Также стоит учитывать, чтобы клапан был расположен на расстоянии, которое не меньше 5 диаметров трубы от следующих элементов: колена, тройники, фитинги, иные клапаны. Это может спровоцировать турбулентность.
• Деталь должна быть правильно сориентирована. Для этого нужно проверить направление стрелки потока (она может быть нарисована на самой детали или сопровождающей бирке; также можно узнать в инструкции). Эта стрелка определяет нужное положение детали относительно направления движения жидкости в трубопроводе.

Обратный клапан для канализации

Обратный клапан идет до или после насоса?

На насосах с крыльчаткой обычно устанавливаются внешние обратные клапаны, чтобы предотвратить потерю воды или ненужное давление напора на крыльчатке. На всасывающей стороне насоса должны быть установлены сетчатые фильтры, чтобы предотвратить попадание мусора в насос.

Насос должен быть спроектирован таким образом, чтобы он мог преодолевать энергию, необходимую для полного открытия обратного клапана.

Обратный клапан до насоса

Чаще всего такой клапан используется для удержания воды в насосе при отключении двигателя. По существу, он обычно располагается на входящей всасывающей трубе перед фильтрующим насосом.

Он может быть установлен на горизонтальных или вертикальных участках трубопровода с направлением потока вверх. Монтаж для вертикальной установки имеет решающее значение.

Принцип работы

Как узнать, работает ли обратный клапан?

Для этого следует положить руку на него и приложить ухо к нему, если температура жидкости позволяет сделать это. Любой звук текущей жидкости указывает на утечку. Правильно работающий клапан издает только негромкий щелчок. Это указывает на то, что деталь закрывается и препятствует течению воды в обратном направлении.

Клапаны обеспечивают регулировку потока воды через помпу. Они поддерживают правильное давление в системе, что является превентивной мерой от возможной поломки. Для правильного функционирования системы к насосу любого типа рекомендуется подсоединить два клапана. Один из них монтируется на входе (всасывании), а второй располагается на выходе (зона нагнетания).

Важно соблюдать рекомендованные расстояния до насоса, что позволит обеспечить длительный срок службы системы. Это можно определить, используя в качестве меры ширину каждого клапана. Например, если помпа имеет входное отверстие диаметром 2,5 сантиметров и выходное 1,25 сантиметров, то клапан целесообразно установить на расстоянии не менее 25 сантиметров со стороны всасывания и 12,5 сантиметров в зоне нагнетания.

Вариант установки двух обратных клапанов: до и после насоса

Чтобы контролировать напор в насосной системе, всегда нужно регулировать течение жидкости с помощью клапана, который расположен на стороне выпуска. Если для решения данного вопроса пользователь будет использовать клапан, который расположен на всасывающей стороне, подобные манипуляции могут значительно увеличить вероятность того, что оборудование выйдет из строя. Данное обстоятельство будет связано с тем, что уровень воды, которая поступает в насос, по объему меньше, чем количество вытесняемой жидкости. Таким образом, оборудование начинает частично работать всухую. Максимально опасна такая работа для оборудования, которое имеет магнитный привод.

Клапан на стороне всасывания следует закрывать только при выключенном насосе. При запуске клапан на выходе не должен быть полностью открыт, он должен быть частично закрыт для создания дополнительного противодавления.

Часто задаваемые вопросы

Какой тип клапанов лучше всего подходит для использования в водных системах? Рекомендуются подпружиненные обратные клапаны. Но все зависит от индивидуальных особенностей системы.

К примеру обратный клапан пружинный Comap 1270.

Пружинный вариант

Где следует разместить обратный клапан в системах водоснабжения и колодцев?

Некоторые эксперты рекомендуют несколько обратных клапанов, в то время как другие приводят разумные аргументы в пользу установки только одного клапана в водных системах. Но некоторая путаница, вероятно, возникает из-за того, что не все водопроводчики или установщики колодцев говорят об одних и тех же условиях установки. Если мы говорим об одном и том же устройстве и ситуации, и если скважинный насос сам по себе не имеет внутреннего обратного клапана, обычное место для него находится над землей. Обратный клапан устанавливается на трубопроводе на дне скважины во всех установках для неглубоких скважин, в установках струйных насосов для глубоких скважин и в некоторых установках для погружных насосов для глубоких скважин.

Дополнительные обратные клапаны могут быть установлены на трубопроводе скважины внутри нее в пределах 7,5 м от дна скважины и под водой, то есть ниже верхней границы уровня статического напора воды в скважине. Часто он устанавливается рядом с концом входящего трубопровода скважины прямо перед однолинейным струйным насосом над землей, особенно если струйный насос не имеет собственного рабочего внутреннего обратного клапана (как многие из них).

Схема установки

В каком направлении должен быть установлен обратный клапан? Что указывает стрелка на нем?

Стрелка на корпусе указывает направление потока воды через него. Так, например, если клапан установлен на трубе из колодца между ним и напорным баком для воды или водяным насосом, стрелка будет указывать на напорный бак или насос.

Вариант расположения стрелки

Обратный клапан должен быть горизонтальным или вертикальным?

Подпружиненные будут работать либо в горизонтальном, либо в вертикальном положении. Клапан полагается на давление пружины, чтобы закрыть клапан, а не на силу тяжести. Если используется обратный клапан гравитационного типа или поворотного типа, его также можно установить вертикально или горизонтально. Обратный клапан самотечного или поворотного типа, установленный вертикально, предполагает, что вода течет вверх по трубопроводу, и стрелка на корпусе должна указывать вверх.

Горизонтальный и вертикальный монтаж

Ключевые правила выбора обратного клапана для насоса

Чтобы обратный клапан соответствовал конкретному применению, необходимо определить несколько рабочих параметров. Эти критерии играют роль в процессе выбора:

• Начальные затраты. Затраты на приобретение клапана могут сильно различаться и также должны включать отчисления на установку. Первоначальная стоимость должна учитывать длину прокладки необходимого трубопровода, а также стоимость установки и опор.
• Расходы на техническое обслуживание. Обычно можно с уверенностью сказать, что чем больше движущихся частей в клапане, тем больше потребность в обслуживании. Рекомендуемый производителем план технического обслуживания следует пересмотреть и учесть в стоимости срока службы детали.
• Траты на электроэнергию. Стоимость энергии, затраченной некоторыми клапанами, может быть намного выше их первоначальной цены.
• Невзрывные характеристики. Важно, чтобы характеристика закрытия клапана соответствовала динамике насосной системы.

Пример установки

• Совместимость с жидкостями, потому что линейная среда имеет решающее значение для выбора. Чем выше концентрация взвешенных твердых частиц, тем больше внимания требуется при выборе.

Коротко о главном

При выборе и установке обратного клапана важно учитывать индивидуальные особенности насосной системы. Рекомендуется обратиться к сертифицированному проектировщику, чтобы достичь оптимальной производительности системы и минимизировать затраты. В большинстве случаев наиболее целесообразно использовать два клапана: до и после насоса. При наличии этой детали в самом насосе можно обойтись одним обратным клапаном. Выбирая вариант установки с одним клапаном, наиболее целесообразно делать акцент на его монтаже на всасывающей трубе до насоса. При этом следует соблюдать рекомендуемое расстояние до насосного оборудования.

Выбрать комплектующие для насоса Вы можете тут

Какое количество клапанов выбрали вы при установке их в систему? Где вы их расположили – до или после насоса?

Автор

Поляков Сергей

Специальность:
Инженер

Все статьи

Поделиться

Поделиться

Что делает обратный клапан водяной скважины и почему это важно? — Skillings & Sons, LLC

Важно понимать компоненты, из которых состоит система водоснабжения вашего дома, чтобы обслуживать ее и обеспечить безопасное поступление чистой пресной воды в ваш дом. Наряду с ежегодным тестированием для обеспечения здоровья вашей воды, важна ежегодная проверка компонентов ваших колодцев. Как домовладелец, безопасная эксплуатация вашего колодца является важным элементом для здоровья, безопасности и удобства вашей семьи.

Обратные клапаны являются важным компонентом каждой водяной системы с погружным насосом. Почему обратные клапаны важны? Во-первых, они позволяют вашей системе водоснабжения поддерживать давление, когда насос отключается. Они также предотвращают обратное вращение, тягу вверх и помогают свести к минимуму гидравлический удар (подробнее об этом позже!).

Имеется несколько различных конструкций обратных клапанов. Давайте посмотрим, какой тип обратного клапана может подойти именно вам, и еще немного о преимуществах их правильной эксплуатации.

Что делает водяной обратный клапан?

Обратные клапаны предназначены для пропуска воды в одном направлении и являются обязательным требованием для всех установок с погружными насосами. Их работа заключается в том, чтобы предотвратить слив воды из колонны над насосом и в напорном баке обратно в скважину при отключении насоса.

Некоторые погружные насосы имеют встроенные обратные клапаны и подходят для работы без внешнего обратного клапана, если насос не установлен слишком глубоко. Если вы не уверены, проконсультируйтесь со своим специалистом по воде из колодца или производителем насоса о правильном применении и установке ваших насосов.

Типы обратных клапанов

Существует несколько различных типов обратных клапанов, и они имеют специфическое применение. С погружными насосами следует использовать подпружиненные тарельчатые обратные клапаны со штоком или клеткой.

Эти типы предназначены для быстрого закрытия, когда поток воды останавливается и начинает двигаться в обратном направлении при отключении насоса. Обратные клапаны поворотного типа не подходят для этой функции, потому что они реагируют слишком медленно. Чтобы быть эффективным для этого приложения, ваш обратный клапан должен работать быстро. Когда насос останавливается, происходит внезапное изменение направления потока до того, как поворотный клапан успевает закрыться. Это может вызвать внезапное изменение скорости воды, создающее гидравлический удар.

Размер и установка обратного клапана имеют решающее значение. Они должны быть надлежащего размера, чтобы соответствовать условиям расхода и давления насоса. Номинальное давление обратного клапана должно превышать максимальное выходное давление насоса. Лучшее решение – проконсультироваться со специалистом по колодезной воде. Они могут убедиться, что у вас есть подходящий клапан для вашей скважины и что он установлен правильно.

Условия, контролируемые вашим обратным клапаном

Наряду с удержанием давления воды в вашей системе, ваш обратный клапан способствует бесперебойной и безопасной работе вашей системы водоснабжения, продлевая срок ее службы и предотвращая обратное вращение, взброс и гидравлический удар. Вот несколько условий, которые помогают контролировать обратные клапаны.

1. Обратное вращение

   Если у вас нет обратного клапана или он неисправен, вода в отводной трубе и системе будет течь обратно, когда насос остановится. Это может привести к вращению насоса в неправильном направлении при возврате воды в источник. Если двигатель вашего насоса запустится во время этого, это создаст большую нагрузку, которая может привести к поломке вала насоса или повреждению упорного подшипника двигателя.

2. Напор

   Без обратного клапана или протекающего клапана вода будет стекать обратно в колодец, как обратное вращение. Насос запустится в условиях пониженного напора, что может привести к увеличению усилия на крыльчатке/валу в сборе. Повторяющаяся тяга вверх при каждом пуске может привести к преждевременному износу и выходу из строя либо насоса, либо двигателя, либо того и другого.

3. Гидравлический молот

   Вода, текущая по вашей водопроводной системе, имеет вес и скорость (кинетическую энергию). Когда насос останавливается, вода продолжает движение. Его энергия должна быть каким-то образом поглощена. Обычно эту функцию выполняет напорный бак. Однако, если в вашей системе есть протекающие, медленно действующие или слишком мало обратных клапанов, вода будет двигаться в обратном направлении. Когда он останавливается, быстрое рассеивание энергии может вызвать гидравлический удар. Этот гидравлический удар может иметь достаточную силу, чтобы расколоть трубы, сломать соединения и повредить насос.

Использование высококачественного подпружиненного обратного клапана является важным элементом безопасной работы системы водоснабжения вашего дома. В Skillings & Sons мы предлагаем экспертные консультации по правильному размеру, размещению и установке обратных клапанов для вашей системы водоснабжения. Мы защищаем системы водоснабжения наших клиентов в Нью-Гемпшире и Массачусетсе уже более 40 лет. Если у вас есть какие-либо вопросы или вам нужна проверка вашей скважины, свяжитесь с нами. Мы всегда здесь, чтобы помочь!

Как обратные клапаны влияют на давление воды в системе трубопроводов?

Обратные клапаны, также известные как «односторонние» клапаны, представляют собой однонаправленные клапаны с автономным управлением, которые позволяют жидкости течь в одном направлении, тем самым уменьшая или предотвращая обратный поток. Они созданы с учетом некоторых ключевых факторов, таких как колебательный характер узла закрытия и изменения давления в потоке жидкости при закрытии ограничителя потока. Одним из наиболее важных соображений, которые необходимо учитывать при установке обратного клапана, является ориентация, в которой он должен быть установлен.

В различных типах обратных клапанов используются различные аксессуары, такие как петли, поршни, экраны и заслонки. Однако, говоря упрощенно, используется какая-то заслонка, позволяющая потоку в одном направлении и ограничивающая его в другом, отсюда и название «односторонний клапан». То, как заслонка прилегает к потоку жидкости, отличается от большинства обратных клапанов. Он может поддерживаться пружиной (двухстворчатые обратные клапаны), силой тяжести (поворотные обратные клапаны) или их комбинацией. Типы обратных клапанов включают шаровые обратные клапаны, обратные клапаны Y-образного типа, которые иногда используются в сочетании с поворотным или шаровым обратным клапаном, и донные клапаны, которые включают экран и, как следует из названия, используются в конце трубопровод или его основание.

Расход воды и давление в трубопроводных системах

Давление воды обычно определяется как сила, действующая на воду, чтобы протолкнуть ее через трубопровод. Оно может быть создано естественным образом (гравитация) или искусственно (насосы). С другой стороны, расход воды — это количество воды, протекающей по трубе в любой момент времени. Чтобы понять их взаимосвязь, возьмем в рассмотрение диаметр трубы. При том же источнике более широкая труба позволит пройти через нее большему количеству воды, но вода будет течь медленнее из-за меньшего давления, оказываемого на нее. Однако, чем больше количество протекающей воды, тем больше будет давление, и наоборот. Таким образом, соотношение расход-давление не является простым.

Вы должны знать давление открытия водяного обратного клапана, который собираетесь использовать. Это точное давление воды на входе, при котором клапан «раскрывается», пропуская измеримый поток жидкости. На давление срабатывания влияет сила, необходимая для открытия обратного клапана, которая может зависеть от натяжения пружины или веса заслонки, приводимой в действие силой тяжести.

В то время как общее использование системы играет существенную роль в перепаде давления на обратном клапане, на этот расчет влияют три ключевых фактора, относящихся к реализации самого клапана: удельный вес жидкости, скорость потока среды и коэффициент расхода, также известный как характеристика Cv, конкретного рассматриваемого клапана. Увеличение скорости потока среды через клапан приведет к более высокому перепаду давления. Точно так же увеличение удельного веса протекающей среды также приведет к более высокому перепаду давления. И наоборот, больший коэффициент расхода соответствует меньшему перепаду давления.

Как правило, водяные обратные клапаны с гравитационной опорой, такие как обратные клапаны с поворотным и наклонным диском, лучше всего использовать в горизонтальном положении и в условиях низкого давления воды, поскольку усилие, необходимое для открытия ограничительной заслонки, ничтожно мало. Однако они могут быть проблематичными в вертикальных приложениях. Однако клапаны, использующие усилие пружины, требуют для работы более высокого давления воды, поскольку они обладают способностью более жесткого сопротивления обратному потоку и могут быть прикреплены в любом положении. Ограничительные водяные обратные клапаны являются наиболее оптимальными для ситуаций с изменением давления воды благодаря их многопружинным узлам, которые дают вам возможность установить давление срабатывания по вашему выбору.

Сопутствующие товары

[[3115, 104, 193]]

Проблемы с обратными клапанами возможность серьезного повреждения трубопроводной системы.

В зависимости от жидкости, проходящей через клапан, минералы и твердые частицы могут скапливаться на клапане и вокруг него, особенно на закрывающем узле, препятствуя правильному закрытию клапана и блокируя обратный поток. Это сведет на нет всю цель установки обратного клапана. Следовательно, следует уделять внимание проточной среде, а обратные клапаны следует обслуживать или заменять соответственно.

Химическая совместимость является еще одним важным фактором. Материал обратного клапана, как корпуса, так и седла клапана, должен быть совместим с протекающей через него средой. Несовместимость может привести к полному разрушению клапана. Например, соленая вода в системе трубопроводов может повредить стальные обратные клапаны, но она совместима с клапанами из полипропилена.

Обратный поток также может стать проблемой, если обратный клапан закрывается недостаточно быстро или если его размер слишком велик. Точно так же, если клапан открывается недостаточно быстро, поток воды (или другой среды) может быть полностью ограничен, что приведет к увеличению давления воды и повреждению насосов и других фитингов в системе трубопроводов.

Гидравлический удар является одной из наиболее распространенных проблем, с которыми сталкиваются трубопроводные системы, и представляет собой важный фактор, который следует учитывать при выборе соответствующего обратного клапана для применения.

Гидравлический удар возникает, когда какой-либо воздействующий фактор, такой как отключение насоса или закрытие места использования, заставляет текущую среду останавливаться или менять направление, создавая гидравлическую ударную волну, которая распространяется по трубопроводу, потенциально повреждая оборудование, приборы или даже сам трубопровод. Выбор правильного обратного клапана для применения, подверженного гидравлическим ударам, может помочь смягчить эти вредные выбросы.

Почему клапаны выходят из строя – и как их исправить

Как было сказано выше, неисправный обратный клапан может нанести огромный ущерб трубопроводному оборудованию. Однако клапаны имеют явные признаки, которые, если обратить на них внимание, могут предотвратить повреждение с течением времени.

Первыми признаками, на которые следует обратить внимание, являются чрезмерный шум, вибрация и износ внутренних компонентов клапана. Обратный поток и, в экстремальных условиях, гидравлический удар также являются явными признаками неисправности клапана. Сначала этих проблем можно избежать, но также могут потребоваться корректирующие вмешательства.

Чтобы предотвратить выход из строя клапанов, важно учитывать соответствующие размеры, скорость реакции и химическую совместимость. Установка фильтров, где это возможно, также поможет предотвратить накопление и увеличить срок службы вашего обратного клапана.

В дополнение к мерам профилактического обслуживания, описанным выше, могут также потребоваться корректирующие меры, если клапан не подлежит ремонту. Замена клапана на новый того же типа может быть уместной, но иногда возникает необходимость полностью заменить клапан на другой, возможно, из-за соображений, касающихся размера, типа, закрывающего узла или скорости реакции.
