Как сделать аппарат точечной сварки своими руками в домашних условиях: особенности устройства

Рано или поздно у многих людей возникает желание приобрести собственный сварочный аппарат. Но, к сожалению, подобное оборудование отличается высокой стоимостью, поэтому многие ставят приоритет на изготовление самодельного устройства. С помощью имеющихся в свободном доступе схем, чертежей и прочего пошагового руководства предстоящее мероприятие может стать очень простым и понятным.

• Описание и принцип работы
• Важные конструктивные свойства
• Схема точечной сварки
• Особенности устройства и конструкция
• Изготовление клещей для сварочного оборудования
• Точечная сварка из микроволновки
• Заключение

Описание и принцип работы

В настоящее время точечная контактная сварка пользуется очень большим спросом и используется в самых различных сферах деятельности человека. Инструмент незаменим при ремонте или производстве металлических деталей. Также он может применяться для изготовления металлических лестниц, ворот, отдельных конструктивных элементов и других деталей.

Принцип работы контактной сварки заключается в следующем: имеющийся в ключевом узле электрический ток способен нагревать отдельные детали стальной заготовки, которые соединены друг с другой. Таким образом происходит формирование особого сварного соединения — шва. Качество результата определяется типом материала, из которого выполнено изделие, а также плотностью. К тому же при проведении сварочных мероприятий следует обратить внимание на такие особенности:

1. У сварочной цепи должны присутствовать низкие показатели напряжение — от 1 до 10 ватт.
2. Процесс сваривания продолжается на протяжении нескольких секунд.
3. Для сварочного импульса характерна большая сила тока.
4. Чем меньше зона расплавления, тем выше качество сваривания.
5. Сварочный шов должен справляться и выдерживать большие нагрузки.

От правильного соблюдения подобных правил зависит конечный результат сварочных мероприятий. Изготовить устройство своими руками достаточно сложно. Чтобы выполнение поставленной задачи было успешным, необходимо в точности выучить ряд определенных инструкций и технологический рекомендаций.

Более простое решение заключается в сборке сварочной установки с переменной силой тока. Такой прибор способен управлять процессом сваривания посредством изменения продолжительности сварочного импульса, который попадает на заготовку. К тому же, чтобы успешно завершить поставленную задачу необходимо обустроить часовое реле, которым можно управлять автоматическим или ручным путём.

Важные конструктивные свойства

Ключевой узел сварочного устройства точечного типа — это сварочный трансформатор, который часто встречается в микроволновых печах, телевизорах и другом оборудовании. Перематывание обмотки проводят только после определения соотношения нужной силы тока и напряжения, в процессе подачи которого происходит сваривание.

Чтобы подобрать подходящий вариант управления устройством, необходимо правильно собрать основные механизмы. Не секрет, что конструктивные детали подбирают с учётом мощности и параметров трансформатора.

При изготовлении контактно-сварочных систем учитывается соотношение типа применения и свойств материала, который поддаётся обработке. В большинстве случаев к основному прибору фиксируют сварочные клещи.

Выполняя любую сборочную работу, будьте предельно внимательными и тщательными. Качество сборки должно быть максимальным, иначе дальнейшая эксплуатация может стать проблематичной. Провода выбирают с соответствующим диаметром и сечением. Если надёжность цепи недостаточно хорошая, интенсивность требуемого электрического тока не будет стабильной. К тому же повышается риск появления искр, что заставит рабочих остановить сваривание.

Схема точечной сварки

Чтобы самостоятельно изготовить точечную контактную сварку, внимательно изучите соответствующие схемы. Самая популярная из них эффективна в тех ситуациях, где приходится обрабатывать металлические листы с толщиной от одного миллиметра или проводку и прут с диаметром до 4 миллиметром.

В данном случае необходимо учесть такие особенности:

1. Для сваривания следует обзавестись оборудованием с переменным напряжением в 220 Вт.
2. Что касается выходного типа напряжения при работе на холостом ходу, то оно составляет 3−7 В.
3. Максимальные показатели сварочного тока достигают 1,5 тысячи ампер.

Вся конструкция характеризуется принципиальной схемой, которая состоит из силовых частей, автоматизированного выключателя и контрольной цепи. Если при выполнении поставленной задачи возникают опасные ситуации, для их предотвращения достаточно нажать на выключатель. На первом узле установлен трансформатор для сварки т2 и прибор бесконтактного тиристорного включателя однофазного типа, который подключает первичную обмотку к источнику электрического питания.

Что касается второй схемы, то она требует выполнение характерной обмотки на сварочном трансформаторе с помощью определенных витков. На первичной обмотке размещены выводные участки, которые предназначаются для регулировки выходного сварочного тока с учётом соотношения вторичной обмотки. Таким образом постоянное соединение сетевой цепи остаётся на первом выводе, а работа электропитания регулируется посредством остальных.

Важная деталь системы с маркировкой М ТТ4 К отличается серийным производством. В таком модуле предусмотрен тиристорный ключ, который выполняет коммутацию нагрузки через 1 и 3 контакты. Устройство может работать под нагрузками с напряжением до 800 ватт и током до 80 ампер. Состав схемы включает в себя:

1. блок питания.
2. цепь для настройки механизма.
3. реле к1.

В качестве источника электрического питания для сварочного оборудования используются любые трансформаторные системы с мощностью до 20 ватт. При этом его используют при работе на номинальной сети в 220 В. Что касается напряжения, которое выдается на втором варианте обмотки, то его показатели достигают 22 В. Чтобы выпрямить интенсивность подачи тока, можно установить диодный мост. Также не исключается вариант использования любых других узлов с подобными параметрами.

Особенности устройства и конструкция

В настоящее время существует несколько функций цепи управления. Если необходимо включать к1 на заданном промежутке времени, нужно правильно задать этот промежуток, определяя конкретное время подачи электронных импульсов на свариваемых элементах.

В устройстве электрической цепи предусмотрены конденсаторры: от с1 до с6 с характерными электролитическими свойствами. Их напряжение равно 52 В. К тому же необходимо воспользоваться конденсатором ёмкостью в 46 мкФ.

Основной силовой узел механизма — трансформатор. Он выполняет роль преобразователя одного вида электроэнергии в другой. В данном случае принято использовать магнитный провод на 2,5 А. Старую обмотку лучше не использовать, а на торце магнитного провода установить кольца из электрического картона. Их подгибают по внутренней и верхней кромке. На следующем этапе следует выполнить обмотку магнитопровода латотканью в три или более слоев. Для успешного выполнения обмотки следует воспользоваться такими проводами:

1. первичная обмотка с диаметром 1,5 миллиметров, которую пропитывают лаковым составом.
2. второй вариант обмотки с диаметром около двух сантиметров, который оборудован многожильной изоляцией с кремниевоорганическим происхождением.

При выполнении первой обмотки важно обустроить выводы промежуточного типа. Затем обмотку пропитывают специальным лаком, а на первичную катушку наматывают хлопчатобумажную ленту, которую тоже пропитывают лаковым составом. Затем начинается процесс вторичной обмотки, а также дальнейшее пропитывание лаком.

Изготовление клещей для сварочного оборудования

При желании изготовить самодельную точечную сварку вы должны ответственно отнестись к конструированию клещей. Сегодня применяется две разновидности таких элементов:

1. стационарные.
2. выносные.

Первое решение характеризуется простотой в эксплуатации, а также качественной и надёжной изоляцией, которая обусловлена прочно соединенными узловыми участками. Правда, подобные клещи характеризуются одним недостатком — чтобы обеспечить прижимное усилие, нужно приложить физическое усилие.

Вариант выносных клещей отличается особым удобством работы и компактными размерами. Чтобы контролировать усилия клещей, достаточно поменять длины их вынесения за аппарат. В мете подсоединения таких деталей устанавливают болты, втулки и шайбы, для более надёжной гидроизоляции.

При изготовлении деталей принято использовать медные прутья или бериллиевую бронзу. Также можно воспользоваться жалом от паяльного аппарата с высокими показателями мощности. Что касается диаметра электрода, то он должен соответствовать диаметру провода, к которому подключен.

Чтобы сварочные ядра обладали хорошим качеством, концы электродов сужают и делают небольшими.

Точечная сварка из микроволновки

Не секрет, что покупные модели стоят очень дорого, поэтому есть смысл отдать предпочтение самодельным решениям. Для изготовления продуктивной установки можно применить микроволновую печь с большими размерами. Именно габариты определяют мощность будущего устройства.

Если вы не располагаете микроволновкой, попробуйте поискать её на барахолке или купить у соседей. Подобное приобретение не станет большим вложением. В дальнейшем остаётся разобрать микроволновку и извлечь из неё высоковольтный трансформатор.

Будьте внимательны, т. к. даже в разобранном состоянии без прямого подключения к электрической сети отдельные узлы оборудования могут «биться» током.

Основные части трансформатора представлены сердечником и двумя видами обмотки — первичным и вторичным. Чтобы соединить сердечник, можно использовать два сварочных шва с небольшой толщиной. Заранее избавьтесь от них, что можно сделать посредством молотка и ножовки. Также вы можете применить болгарку, что позволит добраться до трансформаторных обмоток, не повредив их. Чтобы извлечь вторичную обмотку, достаточно аккуратными движениями разрезать вторичную.

В конечном итоге вам будет открыт доступ к сердечнику от трансформатора, который состоит из двух частей.

На следующем этапе следует провести вторичную обмотку трансформаторной детали. Здесь понадобится воспользоваться медным кабелем с таким же сечением, как трансформаторная прорезь. Необходимо намотать около двух витков. Используя стандартную двухкомпонентную эпоксидную смолу, осуществите соединение двух половин сердечника между собой. Чтобы процесс был выполнен по-особому успешно, попробуйте зафиксировать их в тисках.

Не забудьте проверить уровень напряжения на выходе из трансформаторного механизма. Оно не должно превышать отметку в 2 вольта. При этом минимальное значение силы тока варьируется в пределе 850 А.

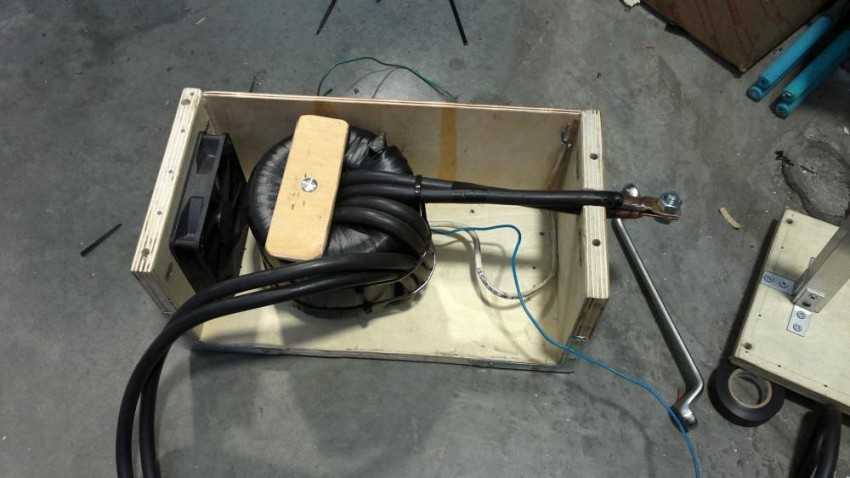

Затем необходимо приступить к изготовлению корпуса сварочного материала. На данном этапе можно воспользоваться деревом или высокопрочным пластиком. На задней панели размещается несколько отверстий. Одно из них отвечает за электрическое снабжение, а второе — за включение и выключение системы.

Заключение

Если корпусная часть высохнет, можно переходить к сборке устройства, соединив рабочие узлы между собой. Затем необходимо отрезать две части медного провода с размером около 25 миллиметров. Они выполняют роль электродов, которые фиксируются в держателе с помощью обычной отвертки. Затем необходимо зафиксировать выключатель с помощью утолщенного кабеля, который предотвратит выпадение. Трансформатор фиксируется с помощью обычных саморезов. Также важно позаботиться о заземлении, которое фиксируется на одной из клемм.

Если внимательно соблюсти все рекомендации и пошаговое руководство, процесс сборки сварочного аппарата будет успешным. В таком случае вы сможете снизить все расходы, лишив себя необходимости покупать дорогостоящее профессиональное оборудование.

Точечная сварка своими руками из микроволновки

Главная » Оборудование » Точечная сварка своими руками из микроволновки

Есть масса методов сварки и каждый из них применяется в определенных условиях и для сварки определенных материалов. Методы сваривания материалов могут быть разными, а результат один — прочное неразъемное соединение. Оно образуется в результате активирования межатомных связей под действием определенной катализирующей энергии — либо механической, тогда сваривание производится методом пластической деформации, либо термической, тогда сваривание производится под воздействием тока и нагрева деталей. Хорошо справляется с этой задачей точечный метод сварки, а об аппарате для этого вида работ мы сегодня поговорим.

Содержание:

1. Мини точечная сварка для моделизма и для аккумуляторов
2. Точечная сварка из трансформатора микроволновки
3. Сборка устройства и электроды точечной сварки

Мини точечная сварка для моделизма и для аккумуляторов

Точечная сварка — это сварка контактным способом. Она стала одной из самых удобных и применяемых даже на бытовом уровне, поскольку аппаратура для проведения работ довольно компактна и проста в использовании. Термомеханический процесс сварки происходит в несколько этапов:

1.  Детали помещаются между электродами устройства.
2. Плотно сжимаются в нужном положении.
3.  Через них пропускается электрический ток.
4.  Детали прогреваются до предела пластичности.
5.  После этого происходит процесс точечной деформации, во время которого детали соединяются между собой.

В промышленности точечная сварка используется для соединения листового металла разной толщины, а бытовые аппараты для точечной сварки отлично подходят для моделизма, мелких ремонтных работ по бытовой технике и сваривания аккумуляторов. Нагревание происходит в импульсном режиме, сам импульс длится не более одной десятой секунды, при этом сварочное ядро образуется в диаметре около 10 мм. Мини сварочный аппарат имеет массу преимуществ перед другими видами сварки, а именно:

• бытовой сварочный аппарат удобен в использовании как дома, так и в мастерской;
• обеспечивает высокую прочность соединения;
• это один самых экономных видов сварки.

Тем не менее, есть у точечной сварки и недостатки — невозможность добиться герметичного шва и высокая стоимость аппарата. Если с первым недостатком мы сделать ничего не сможем, то точечная сварка своими руками из микроволновки позволит получить аппарат практически бесплатно. Также Вы можете купить сварочный аппарат в Харькове

Точечная сварка из трансформатора микроволновки

Для сборки устройства идеально подходит трансформатор от микроволновки, который мы будем дорабатывать и на его основе строить аппарат. Цель реконструкции трансформатора от микроволновой печи — получения на выходе кратковременного импульса не менее 1000 А. Такие параметры прибора позволят без проблем проводить сварку стали толщиной до миллиметра, при этом мощность на выходе трансформатора будет составлять около четырех киловатт при потребляемых 800 Вт.

Доработка трансформатора проходит в несколько этапов, и в первую очередь, нужно достать трансформатор из микроволновки. С остальными деталями можно не любезничать, поскольку в трансформаторе нас интересует только сердечник и первичная обмотка. (Она отличается проводом большего диаметра и меньшим количеством витков.) Все остальное можно смело удалять, только нужно следить за тем, чтобы не повредить нужную обмотку. Если микроволновка посредственного качества, что в нашем случае лучше, удаление тонкой вторички не представит сложностей. На ее место наматывается провод сечением не менее 100 мм², независимо от количества жил. На этом этапе важно максимально плотно намотать толстый провод на сердечник.

Сборка устройства и электроды точечной сварки

В зависимости от того, какие выбраны трансформаторы, может понадобиться получить на выходе большую мощность. Для этого необходимо подсоединить еще один трансформатор, согласно схеме, приведенной ниже.

После этого проверяют напряжение холостого хода на выходе трансформатора. Если ток не превышает 2000 А, устройством можно пользоваться. Схема управления устройством показана на фото и выполняется она с применением обычных деталей указанного номинала.

Точечная сварка из микроволновки сваривает, как и любая другая сварка, при помощи токопроводящих электродов. Один из электродов неподвижный, второй — подвижный электрод. При сборке нужно стараться сделать так, чтобы провод, который подходит к электродам был как можно короче, чтобы избежать потери напряжения. Наконечники, как правило, выполняют из медного прута толщиной около 15 мм.

Все работы по закреплению проводов и электродов проводятся резьбовыми соединениями, причем нужно учесть, что самые большие потери мощности приходятся именно на контакты. Учитывая довольно сильный нагрев во время работы, при интенсивном использовании ставят вентилятор охлаждения, укрепляя его на корпусе.

Это основные вопросы, которые необходимо знать, чтобы подготовить трансформатор от микроволновой печи для контактной сварки своими руками. Удачной работы!

Как сделать профессиональный аппарат для точечной сварки

Опубликовано: 27 июня 2021 г. · Изменено: 26 июля 2021 г. автором Allison · Эта запись может содержать партнерские ссылки · Этот блог приносит доход за счет рекламы деньги и энергию. Не каждый, кто пытается сделать аппарат для точечной сварки самостоятельно, добивается успеха, поэтому этот мастер-класс необходим для того, чтобы вы могли легко получить знания, необходимые для создания аппарата для точечной сварки.

Мы перечислили 24 проекта точечной сварки своими руками, которые вы можете сделать своими руками, не тратя слишком много денег и времени. Готовы строить? Тогда ознакомьтесь с проектами, перечисленными ниже.

1. Самодельный точечный сварочный аппарат

Этот проект особенно долгий и сложный, вам необходимо иметь опыт в области электротехники, чтобы понять, что было сказано в руководстве. Этот аппарат для точечной сварки был создан для аккумуляторной батареи и имеет два уникальных метода работы.

Щелкните для получения более подробной информации

2. Дешевый аппарат для точечной сварки своими руками

Если бы вы купили аппарат для точечной сварки, это обошлось бы вам примерно в 200–800 долларов, но с помощью этого руководства вы можете сделать этот аппарат для точечной сварки так же дешево. как 10 долларов. Он дешевый, простой в сборке и функциональный.

Щелкните для получения более подробной информации

3. Аппарат для точечной сварки с использованием микроволн Upcycle

Это отличный портативный аппарат для точечной сварки с использованием микроволн. Основным сердечником этого аппарата для точечной сварки является трансформатор, полученный от старой микроволновки, которую создатель нашел на улице. Он превратил его в отличный аппарат для точечной сварки, теперь можете и вы.

Щелкните для получения более подробной информации

4. Мини-аппарат для точечной сварки своими руками

Это мини-аппарат для точечной сварки, он довольно маленький, создатель этого руководства использовал только один аппаратный компонент, специализированную печатную плату JLPCB и несколько других соединительных элементов. инструменты.

Нажмите, чтобы узнать подробнее

5. Аппарат для точечной сварки своими руками

Итак, в этом видеоруководстве создатель использовал 2 трансформатора для микроволновой печи и деревянную раму. Этот проект довольно напряженный, если вы не опытный инженер-электрик, у вас могут возникнуть проблемы с завершением процесса изготовления.

6. Как сделать самодельный аппарат для точечной сварки Бесплатно

Это руководство не потребует от вас многого, это простой аппарат для точечной сварки 18650, довольно дешевый и простой в изготовлении. Это было сделано для сварки аккумуляторных батарей, поэтому, если вам нужно что-то более мощное, попробуйте другое руководство.

7. Аппарат для точечной сварки своими руками

Аппарат для точечной сварки можно сделать, не выходя из дома. Во-первых, вам понадобится трансформатор 12 В 3 А, несколько аккумуляторных элементов и несколько других простых компонентов.

8. Дешевый аппарат для точечной сварки своими руками

Это очень дешевый аппарат для точечной сварки, который стоит всего 11 долларов. Вам понадобится трансформатор, желательно со свалки, который будет стоить 2 доллара, разъемы за 1 доллар, 1-метровый сварочный кабель за 2 доллара, алюминиевая квадратная трубка за 4 доллара и несколько дверных петель за 2 доллара.

9. Самодельный аппарат для точечной сварки

Это небольшой простой самодельный аппарат для точечной сварки. В процессе изготовления он может обжечь пальцы, поэтому перед выполнением шагов обязательно примите меры предосторожности и наденьте перчатки. Это портативный аппарат для точечной сварки, эффективный и простой в эксплуатации.

Щелкните для получения более подробной информации

10.

Самодельный аппарат для точечной сварки

Итак, мы подошли к руководству по точечной сварке, в котором в качестве основного материала используется дерево. Сборка не сложная, нужно просто соорудить деревянный каркас, в котором разместится трансформатор, доставшийся от старой микроволновки, и остальные электрические компоненты для подключения.

Нажмите, чтобы получить более подробную информацию

11. Самодельный аппарат для точечной сварки

Вот еще один аппарат для точечной сварки, сделанный из дерева и нескольких металлических труб. Эта конкретная сборка немного сложна из-за комбинации нескольких материалов для создания одного точечного сварщика. Тем не менее, он оказался довольно хорошим точечным сварочным аппаратом с высоким уровнем успеха.

Нажмите, чтобы узнать подробнее

12. Самодельный точечный сварочный аппарат

Для этого руководства вам понадобится металлическая рама, трансформатор, медный кабель, панель управления и несколько других компонентов. Если вас не устраивает письменное руководство, вы можете просмотреть обучающее видео на YouTube с более подробным объяснением.

Щелкните, чтобы получить более подробную информацию

13. Самодельный аккумуляторный аппарат для точечной сварки

Это видеоруководство идеально подходит для начинающих, его создатель быстро продемонстрировал и объяснил, как работает этот аккумуляторный аппарат для точечной сварки. Таким образом, вы можете построить его в любое время, даже не проверяя какое-либо другое руководство. Это довольно просто построить, а также довольно недорого.

14. Как сделать самодельный аппарат для точечной сварки из мосфета

Поскольку большинство из них работает в качестве транзистора для этого аппарата для точечной сварки, вам понадобится несколько других компонентов, таких как резистор 2,2 кОм, диод 1N4007 и другие важные компоненты. которые довольно дешево получить в Интернете.

15. Изготовление аппарата для точечной сварки

Этот аппарат для точечной сварки является лучшим в своем роде, он может сваривать самые разные материалы, от железных пластин до аккумуляторных батарей и других тяжелых конструкций. В этом видео-описании есть план постройки, который покажет вам пошаговые инструкции о том, как сделать это легко, не тратя много денег.

16. Самодельный аппарат для точечной сварки на аккумуляторе

Это простой аппарат для точечной сварки на аккумуляторе, без микроволнового трансформатора, без мощного конденсатора, всего несколько аккумуляторных элементов, блок питания переменного тока и несколько других компонентов.

17. Как собрать аппарат для точечной сварки

Это уникальный аппарат для точечной сварки с платой управления. Отличительной чертой этого конкретного аппарата для точечной сварки является то, что его можно использовать в 2 режимах сварки, он улучшает зажим за счет создания двойного импульса, он имеет прочный электрододержатель с отличной регулировкой усилия электрода, что позволяет уменьшить ток для сварки чувствительных участков. вашей работы.

Щелкните для получения более подробной информации

18. Простой аппарат для точечной сварки на аккумуляторе

Таким образом, имея такое руководство, вы должны с нетерпением ждать такого великолепного аппарата для точечной сварки. Все, что вам нужно, это несколько плит МДФ, стальные стержни, прочные кабели, соленоид автомобильного стартера, 60-амперная колодка и схема реле таймера.

Нажмите, чтобы узнать подробнее

19. Как сделать аппарат для точечной сварки своими руками

Вам не нужно искать большой аппарат для точечной сварки, если у вас есть следующие материалы: трансформатор для микроволновой печи, сетевой шнур, паяльник, шурупы, фанера, проволока 12 калибра и многое другое. Процесс изготовления прост.

Щелкните, чтобы получить более подробную информацию

20. Самодельный аппарат для точечной сварки аккумуляторной батареи

Этот проект не так уж и дорог, он стоит 90 евро, что может быть много денег или меньше в вашей валюте. Тем не менее, это все еще отличное место для сборки сварщика. Необходимые материалы можно найти на Amazon и eBay, создатель этого руководства прикрепил ссылки на элементы, необходимые для изготовления этого аппарата для точечной сварки. Вы также можете просмотреть видеогид на YouTube для получения дополнительной информации.

Щелкните для получения более подробной информации

21. Самодельный аппарат для точечной сварки из микроволнового трансформатора

Если вы ищете мощный аппарат для точечной сварки, ознакомьтесь с этим видеоруководством, в нем есть все, что вам нужно, чтобы сделать его без особых усилий. Для начала вам потребуются некоторые компоненты, такие как микроволновый трансформатор, медные электроды, соединительная клемма, входное гнездо постоянного тока, латунная стойка, клеммы на 150 А, кабели, контроллер на 100 А и многое другое. Процесс изготовления прост.

22. Ручной самодельный аппарат для точечной сварки (MOT)

Это простой проект «сделай сам» с видеоруководством, содержащим все подробности о том, как сделать этот аппарат для точечной сварки с использованием трансформатора для микроволновой печи. Есть и другие компоненты, которые вам нужно будет купить, поэтому ознакомьтесь с описанием под видео, чтобы увидеть ссылки, где вы можете получить их по разумной цене. Процесс изготовления прост и быстр, если у вас есть готовые материалы.

23. Самодельный аккумуляторный точечный сварочный аппарат

Вот еще один аккумуляторный точечный сварочный аппарат, его легко сделать, и вам понадобится много аккумуляторных элементов, медные гвозди, никелевые полоски, кабель большого сечения, переключатель мгновенного действия, электрический провод блока шоколада и электромагнитное реле. Этот проект отлично подходит для начинающих, чтобы узнать кое-что о сварке и о том, как это сделать, соблюдая некоторые меры предосторожности.

24. Самодельный аппарат для точечной сварки на аккумуляторе своими руками

Сделать этот аппарат для точечной сварки на аккумуляторе очень просто, если у вас есть необходимые материалы и инструменты для выполнения работы. Создатель использовал несколько кабелей большого сечения, несколько компонентов и автомобильный аккумулятор. Компоненты просты в настройке, но небольшой опыт может ускорить процесс. После изготовления компонента вам нужно будет подключить его к положительной и отрицательной клеммам автомобильного аккумулятора, и теперь вы можете использовать его для сварки аккумуляторных блоков и некоторых других легких конструкций.

Заключение

Теперь у вас есть идеи для точечной сварки, которые работают, и вы можете сразу их опробовать. Каждое руководство в этом списке выше подходит практически всем, от тех, кто не может позволить себе купить определенные компоненты, до тех, кто ищет сложные вещи, все это готово и готово, так что удачи вам в ваших сварочных усилиях. Спасибо за ваше время, ура.

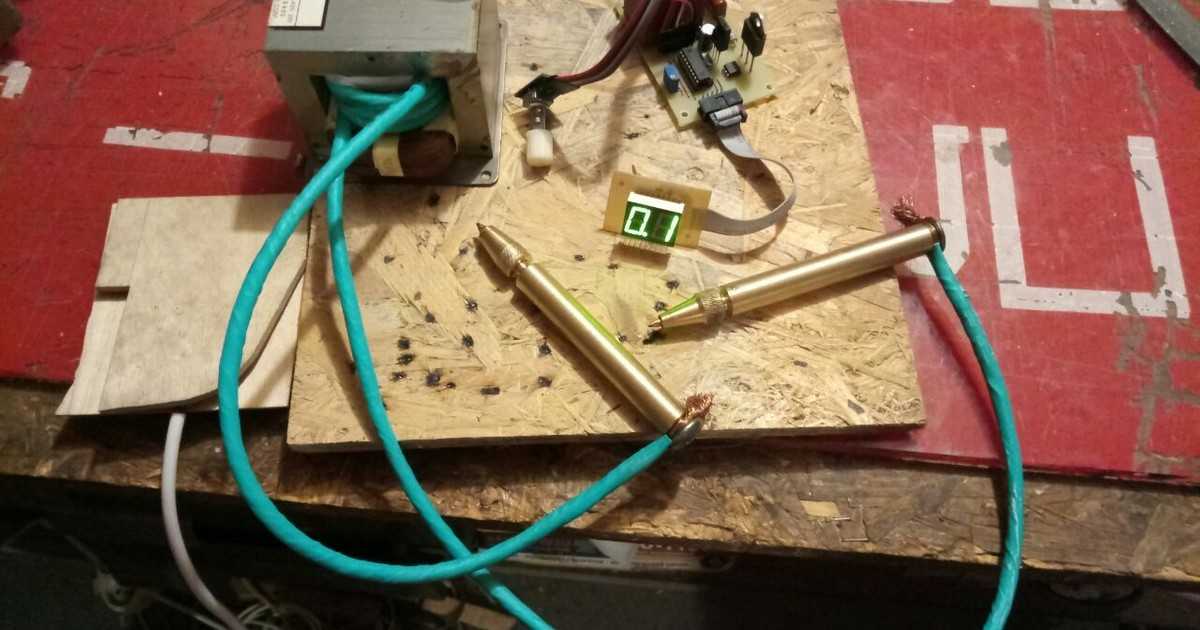

Аппарат для точечной сварки своими руками

Я разработал аппарат для точечной сварки своими руками, потому что мне понадобился специальный аппарат для точечной сварки для сборки моего солнечного велосипеда Maxun One. Оказалось, что аппарат для точечной сварки строится многими людьми по всему миру, поэтому я опубликовал здесь весь строительный проект.

Плата контроллера для точечной сварки

Поскольку электронику было не так просто собрать, я изготовил плату контроллера для точечной сварки, которая продается вместе с некоторыми другими деталями.

Особенности аппарата для точечной сварки

Аппарат для точечной сварки — одно из немногих устройств, сборка которого дешевле, чем покупка. Уже опубликовано много аппаратов для точечной сварки, сделанных своими руками, этот аппарат имеет несколько уникальных особенностей:

• Его можно использовать для двух видов сварки: встречной и последовательной конфигурации.
• Конструкция очень проста.
• Точная регулировка усилия электрода.
• Имеет прочный электрододержатель, выполненный из зажима заземления радиатора.
• Микроконтроллер Arduino используется для точной установки времени сварки.
• Создает двойной импульс, улучшающий фиксацию.
• Ток может быть уменьшен для сварки чувствительных деталей.

Меры предосторожности при ремонте микроволновой печи

Работать с микроволновой печью чрезвычайно опасно. Вы, как правило, НЕ переживете высокое напряжение, доступной мощности более 1000 Вт достаточно, чтобы убить вас мгновенно, как электрический стул. Сначала прочтите эту статью.

Аппарат для точечной сварки серийной конфигурации

Аппарат для точечной сварки оппозитной конфигурации

Высокое напряжение!

Обратите внимание: печатная плата напрямую подключена к сети, только низковольтная часть безопасна. Использование на свой страх и риск .

Вопросы

Если у вас есть какие-либо вопросы, задайте их на instructables.com.

Электрические характеристики

• Сварочный ток: 1100 А или 400 А
• Напряжение размыкания: 2,6 В
• Сетевой ток во время сварочного импульса: 14 А
• Ток покоя: 1,6 А

Максимальная толщина свариваемого металла

Легкие портативные сварочные пистолеты для точечной сварки имеют сварочный ток не менее 4000 А, что позволяет сваривать листы из низкоуглеродистой стали размером 2 x 1 мм. Аппарат точечной сварки своими руками выдает ток всего 1100 А, что достаточно для сварки небольших электронных деталей. Хотя я видел, что люди сваривают листы 2 х 0,75 мм такими точечными сварочными аппаратами.

Параметры сварки выступов батареи

Настройки для никелированных стальных полос толщиной 0,15 мм

Чаще всего используются никелированные стальные полосы толщиной 0,15 мм, которые лучше всего свариваются. Возможно, вам придется поэкспериментировать со временем сварки и силой электрода, но начните со следующих значений:

• Сила сварки электродом 0,4 кг (4 Н)
• Время перед сваркой 50 мс
• Пауза 500 мс
• Длительность сварочного импульса 100 мс (от 50 до 250 мс)
• Диаметр наконечника электрода 1,5 мм
• Внешнее расстояние электрода 5 мм

Примечание. Полосы из никелированной стали дешевле, чем полосы из чистого никеля, и имеют более высокое сопротивление, что упрощает сварку.

Примечания по точечной сварке

Серийная конфигурация точечной сварки

Оба электрода расположены с одной стороны. Очень важно, чтобы усилие обоих электродов было практически одинаковым; иначе одна сторона будет плохо сварена.

Точечная сварка встречной конфигурации

Наиболее часто используется; свариваемые детали зажимаются между электродами.

Измерение сварочного тока

Вы можете определить сварочный ток, измерив напряжение на определенном расстоянии от сварочного кабеля.
Рассчитайте сварочный ток следующим образом:
I = U * диаметр [мм2] / (0,0175 * длина [м])
Для измерения сварочного тока к сварочному кабелю присоединяют два провода на расстоянии 44,5 см. Напряжение при коротком замыкании 0,34В; поэтому максимальный сварочный ток = 0,34 В * 25 мм2 / (0,0175 * 0,445 м) = 1100А.

Двойной импульс

Двойной импульс улучшает качество сварки. Первый импульс, короткий, размягчит металл. Второй импульс является импульсом сварки. Во время паузы между двумя импульсами детали сближаются и лучше соприкасаются.

Время сварки

Первый импульс, импульс перед сваркой, составляет 50 мс. Второй импульс, импульс сварки, можно установить поворотным переключателем с шагом 50 мс. Я обнаружил, что время сварки от 50 до 250 мс работает во многих случаях.

Уменьшение сварочного тока

Сварочный ток 1100 А может быть слишком большим, поэтому полезно уменьшить ток. Проволочный резистор 27 Ом мощностью 50 Вт, включенный последовательно с сетью, снижает сварочный ток примерно до 400 А. Обратите внимание, что резистор перегружен на 120 %, но импульсная перегрузочная способность проволочного резистора WH50 позволяет это сделать.

Нагреватель или фен в качестве силового сопротивления

Чтобы определить, какое сопротивление необходимо для получения определенного сварочного тока, в качестве резисторов я взял нагреватель и фен. Их можно комбинировать последовательно или параллельно, чтобы получить желаемое сопротивление.

Конструкция для точечной сварки

Фанерная панель

Все детали смонтированы на опалубочной фанерной панели толщиной 15 мм и размером 15см x 18см. Обратите внимание, что плата питания является старым прототипом и заменена новой печатной платой точечной сварки.

Трансформатор для микроволновой печи

Попробуйте достать из неисправной микроволновой печи трансформатор мощностью 800Вт…1100Вт, чем выше, тем лучше. Обратите внимание, что в некоторых микроволновых печах высокой мощности вместо трансформатора используется электронный инвертор высокого напряжения для уменьшения веса, вы не можете использовать их:

Отпилите одну сторону вторичной обмотки пилой по металлу. Затем вытолкните обмотку из сердечника с помощью специального деревянного бруска и большого молотка. Магнитный шунт между первичной и вторичной обмотками ограничивает ток и должен быть удален:

Используйте 3 вторичные обмотки. Вы можете приклеить их полиуретановым клеем, увлажнив его, чтобы он вспенился.

Держатели электродов

Два держателя электродов изготовлены из U-образного алюминиевого профиля шириной 20 мм.

Соединение электродов

Соедините рычаги вместе с помощью болта с буртиком 4 мм:

Два алюминиевых шарнира рычага и болт с буртиком должны быть изолированы друг от друга во избежание короткого замыкания. Поэтому отверстие под болт в правом шарнире алюминиевого рычага на 2 мм больше диаметра болта, т. е. 6 мм. Изоляция между соединениями рычагов создается печатными платами с эпоксидной смолой размером 80 x 20 мм и 16 x 20 мм.
Трение между руками должно быть очень низким; это создается эпоксидной доской между ними. Также между левым рычагом и фанерной панелью помещается эпоксидная плита 80 х 20 мм вместе с алюминиевой пластиной 80 х 20 мм. Затяните болт таким образом, чтобы трение было небольшим, но зазор не был слишком большим.

Держатель электрода

Держатель электрода изготовлен из прямоугольного латунного радиаторного зажима шириной 20 мм. К сожалению, в большинстве стран их не достать, я продаю их ЗДЕСЬ. Посередине просверлите отверстие диаметром 4 мм для крепежного винта. Увеличьте отверстие для сварочного кабеля до 7 мм.

Эта клемма заземления доступна не во всех странах. Но на eBay есть хорошие альтернативы; поиск по «Клеммная шина заземления».

Сварочный кабель

Используйте гибкий 3AWG / 25 мм ² сварочный кабель длиной 140 см, позволяет 3 витка. Я проверил, дает ли более толстый кабель более высокий сварочный ток, но это не так. Сварочный ток ограничивается самим трансформатором.
Поскольку сила электрода имеет решающее значение, сварочные кронштейны должны иметь возможность свободно двигаться, не сдерживаясь жесткостью тросов. Поэтому тросы имеют большой изгиб. Не используйте сплошной кабель, сварочный кабель является гибким и будет стоить всего около 15 долларов США за метр.

Электроды для точечной сварки

Важно использовать чистый медный стержень. Нет латунной или электрической проволоки, которая подвергается мягкому отжигу. Используйте квадратный стержень того же размера, что и прорезь держателя электрода, или подпилите стержень до соответствующего размера. Я использую наконечник диаметром 1,5 мм. Для простоты вы можете подпилить кончик электрода квадратным, а не круглым. Я продаю подходящие медные стержни ЗДЕСЬ.

Периодически очищайте наконечники сварочных электродов наждачной бумагой.

Пружинные зажимы

Усилие электрода является таким же важным параметром, как и другие параметры сварки, такие как сварочный ток и длительность импульса. Здесь мы используем два небольших пружинных зажима. Отрегулируйте усилие электрода, сдвинув положение пружинного зажима, и измерьте усилие с помощью кухонных весов:

Полностью вдавите пару раз новые пружинные зажимы. Вы можете изменить усилие зажима, согнув пружину. См. здесь, как установить пружинный зажим:

Рычаг управления

Я использовал нейлоновую пластину толщиной 5 мм, которую выпилил лобзиком.
