Виды фрезерных станков с ЧПУ

Фрезерный станок с ЧПУ отличается от устаревших механических агрегатов наличием электронных компонентов и связью с компьютером. За перемещение шпиндельной головки, вращение стола и прочие функции оборудования отвечает управляющая программа, заложенная в станок. В ней создана полная цифровая модель будущей заготовки, указан материал, из которого она будет выполнена, параметры фрезы, путь ее перемещения и прочие аспекты, необходимые для фрезерования. Задачи оператора, работающего за таким станком, сводятся к минимуму: запустить оборудование, закрепить материал на рабочей поверхности, настроить режимы скорости и мощности обработки через панель управления и следить за ходом выполнения операции.

Достоинства фрезера с ЧПУ

Автоматизированные фрезерные аппараты имеют массу преимуществ перед оборудованием старого образца, поэтому большинство больших и малых предприятий стараются обновить свой парк станков и приобрести современные высокотехнологичные модели. В большом списке плюсов лидируют такие факторы, как:

• очень высокая точность обработки. Отклонения фрезы от заданных параметров варьируется в диапазоне 0,02-0,07 мм, что несопоставимо с обычным станком, погрешность которого намного превышает это значение;
• повышение КПД доходит до 50%;
• изготовление совершенно идентичных серийных изделий;
• высокая скорость процесса, так как отсутствуют остановки, вызванные человеческим фактором и паузы для корректировки работы, замены инструмента и т. д.;
• возможность выпускать более изделия с более сложными контурами, чем можно создать на станке с ручным управлением;
• экономическая целесообразность

Область применения автоматизированного фрезерного оборудования

Фрезер относится к категории универсальных устройств, подходящих для обработки большого количества материалов (все группы металлов, любая древесина, пластики, кода, камень натуральный и искусственный, включая драгоценные, воск, резина, кожа), поэтому встретить такие станки можно в самых различных сферах:

• металлообработка;
• деревообработка;
• дверное и мебельное производство;
• ритуальные услуги;
• изготовление штампов и печатей;
• стоматология;
• ювелирная промышленность;
• рекламный бизнес;
• производство сувениров, игрушек, подарков, посуды, бытовых товаров, изделий декоративно-прикладного характера;
• изготовление скульптур и малых архитектурных форм;
• моделирование и многое другое.

Виды фрезерных станков с ЧПУ

Программно-управляемые станки для фрезерной обработки можно классифицировать по нескольким признакам:

Материал для обработки

• Металлообрабатывающее оборудование, предназначенное для резки, сверления, резьбонарезания и т. д. металлов и их сплавов. Отличается усиленной конструкцией, выдерживающей большие нагрузки, и мощным двигателем.
• Деревообрабатывающие станки, выполняющие весь комплекс фрезерных работ по древесине и всем остальным неметаллическим материалам. При большом визуальном сходстве с фрезером по металлу, оснащены более легкой станиной и не столь мощные.

Назначение и функциональные возможности

• Фрезерно-гравировальные — для нанесения гравировки на любые материалы, от металла до кожи.
• Фрезерно-токарные — комбинированные устройства, объединяющие в себе оборудование токарной и фрезерной группы. Особая конструкция фрезерной головки позволяет фиксировать в ней не только различные типы фрез, но и токарные резцы, поэтому на таких станках можно выполнять операции по сверлению, зенкерованию, отрезные работы, создавать фаски, торцевать материал, а также выполнять обработку тел вращения.
• Фрезерно-сверлильные — отличаются компактными размерами и могут выполнять как фрезерные работы, так и операции по нарезанию резьбы, зенкерованию, развертыванию отверстий и прочее.
• Вертикальные — с верхним размещением шпиндельной головки, которая может перемещаться по консоли в вертикальной и горизонтальной плоскости. Рабочая зона расположена под фрезой.
• Горизонтальные — с боковым размещением режущего инструмента. Шпиндельный узел статичен, обработка происходит путем перемещения рабочего стола относительно фрезы.
• Универсальные — станки, позволяющие выполнять сверлильные, токарные и фрезерные операции с вертикально и горизонтально расположенными заготовками. Большинство моделей оснащено поворотным столом.
• Широкоуниверсальные — многофункциональное оборудование, позволяющее не только проводить все виды операций, возможные для станков такого плана, но и обрабатывать заготовку по нескольким осям одновременно (пять осей максимум).

Габариты

• Мини-фрезеры — с рабочим полем 400×400 мм. Такие модели используются в handmade сфере и помимо маленьких габаритов имеют также минимальную мощность и ограниченный функционал;
• Настольные фрезеры — размер зоны обработки 600×900 мм. Умещаются на рабочем столе. Способны взаимодействовать с любыми материалами и выполнять все виды работ, но из-за невысокой мощности работают довольно медленно, поэтому подходят только для изготовления штучных или малосерийных изделий. Приобретаются преимущественно для личного пользования или мелкого производства.
• Среднеформатные станки — габариты стола 1300×1300 или 1300×2500 мм. Профессиональное оборудование с мощным шпинделем, подходящее для любых работ. Используется на всех малых и средних предприятиях.
• Крупногабаритное оборудование — мощные станки с большим рабочим полем (до 2000×3000 мм) и высокой производительностью для работ с большими объемами выпускаемой продукции. Используются на крупных металло- и деревообрабатывающих предприятиях.
• Фрезерные обрабатывающие центры — полностью автоматизированные многофункциональные комплексы, высота которых превышает человеческий рост. Предназначены для работы с массивными заготовками.

Свежее:

• Как фрезеровать мебельные панели МДФ
• Виды станков с ЧПУ. Рассматриваем основные
• Из чего состоит фрезерный станок
• Подключение фрезерного станка
• Виды фрезерных станков с ЧПУ

Популярное:

• Плюсы 4-х координатных фрезерных станков
• DSP контроллер фрезерного станка с ЧПУ
• Особенности обработки камня повышенной твёрдости
• Гравировка листового двухлойного пластика на станке с ЧПУ
• Оптимальные режимы и инструмент для качественной резки ПВХ

• В гостях у нашего постоянного клиента компании «Пластфактория», которые занимаются изготовлением POS-материалов и сотрудничают с крупными косметическими брендами.

• Видеоотчет с посещения производства наших клиентов — компания «АЛЬТАИР». О работе на производстве, изготавливаемых изделиях и станках от компании Wattsan.

Популярные категории товаров

Фрезерные станки WATTSAN
Фрезерные станки по дереву
Фрезерные станки для дома
Настольные фрезерные станки
Фрезерные станки для рекламы
Фрезерный станок по камню
Многоцелевые фрезерные станки

Индивидуальный запрос

Имя

Телефон

Отправляя контактные данные — вы даете согласие на их обработку в целях
оказания услуг

Оцените информацию на странице

Средняя оценка: 5
Голосов: 4

Фрезерный станок

WATTSAN 0404 mini

Фрезерный станок

WATTSAN 0609 mini

Фрезерный станок

WATTSAN A1 6090

Фрезерный станок

WATTSAN M1 6090

Фрезерный станок

WATTSAN A1 1313

Фрезерный станок

WATTSAN M1 1313

Фрезерный станок

WATTSAN A1 1325

Фрезерный станок

WATTSAN M1 1325

Фрезерный станок

WATTSAN M1 1325 RD

Фрезерный станок

WATTSAN M2S 1325

Получить консультацию специалиста

Оставьте свои контактные данные и наши специалисты ответят на любой интересующий вас вопрос

Имя

Телефон

Отправляя контактные данные — вы даете согласие на их обработку в целях
оказания услуг

какие бывают основные группы, основные виды и назначение станков

Фрезерные станки необходимы для обработки деревянных и металлических заготовок с помощью фрезы. Процесс фрезерования заключается во вращательных движениях режущего инструмента, являющегося главным, и поступательном перемещении заготовки, которое называется движением подачи.

Основные отличия между фрезерными станками

Все устройства с ЧПУ классифицируется по определенным признакам, которые зависят от рода технологического процесса, компоновки, режущего инструмента:

По типам

Устройства одного вида могут иметь разную комплектацию. Фрезерный станок может быть горизонтальным или вертикальным, все зависит от расположения оси шпинделя.

Однотипные устройства с похожей комплектацией объединяются в размерный ряд. К примеру, зубофрезерные устройства делятся на двенадцать типоразмеров в зависимости от производимых изделий.

 Справка : Каждый типоразмер устройства, предназначенный для производства деталей, называют моделью.

Каждая модель обозначается буквами и цифрами, которые указывают на группу станка, размеры заготовки, ее отличительные черты от базовой модели.

По универсальности

Фрезерные станки одной и той же группы могут делать разные задачи:

• Универсальные – выполняют любые сложные операции, предусмотренные этой группой.
• Станки специального назначения производят только однотипные детали.
• Специальное оборудование осуществляет операции с одной деталью разных объемов.

По точности

Этот параметр указывается буквой:

• Н — нормальная точность.
• П — средняя точность.
• В — высокая точность.
• А — особо высокая точность.

По виду автоматизации

Фрезерные устройства бывают автоматами и полуавтоматами. Рабочий цикл у первых полностью автономный. Во втором случае загрузку заготовок осуществляет оператор. Он же осуществляет запуск цикла.

Изделия, которые производят продукцию под управлением ЧПУ, обозначены буквой Ф или Ц. Цифры означают особенность управления устройством:

• Ф1 — цифровой индикатор и выбор координат.
• Ф2 — позиционная система управления.
• Ф3 — контурная система управления.
• Ф4 — универсальная система управления.

По весу

В зависимости от веса производимых деталей устройства делятся на:

• Легкие — до 1000 кг.
• Средние — до 10 000 кг.
• Тяжелые — до 100 000 кг.
• Особо тяжелые — от 100 000 кг.

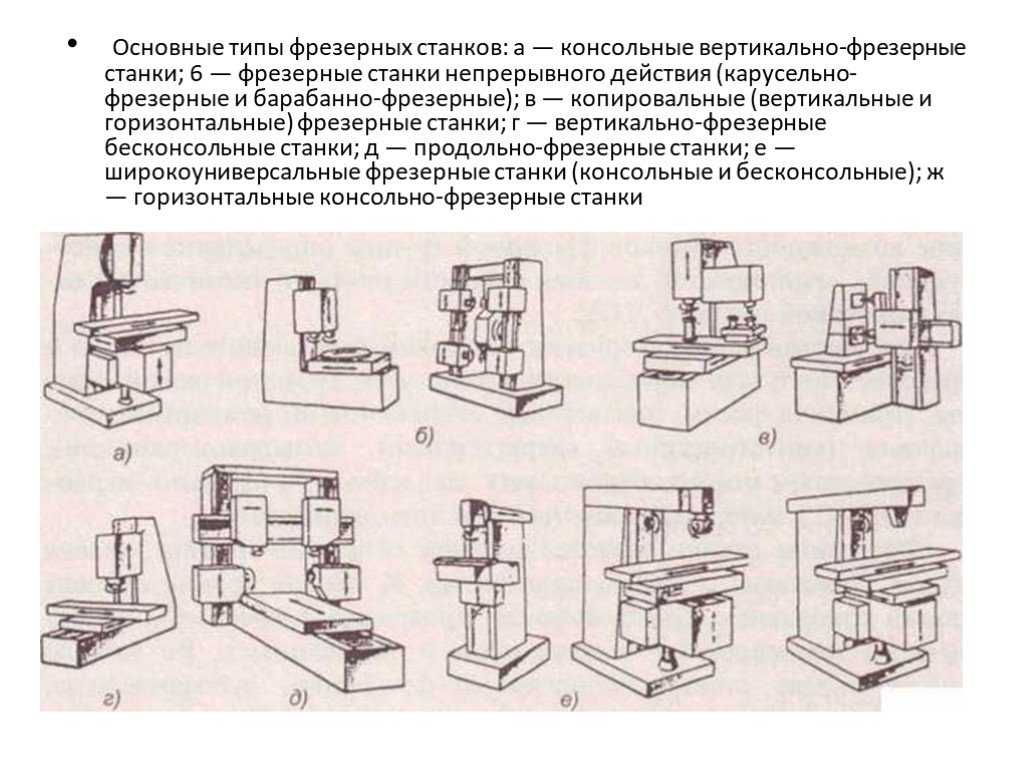

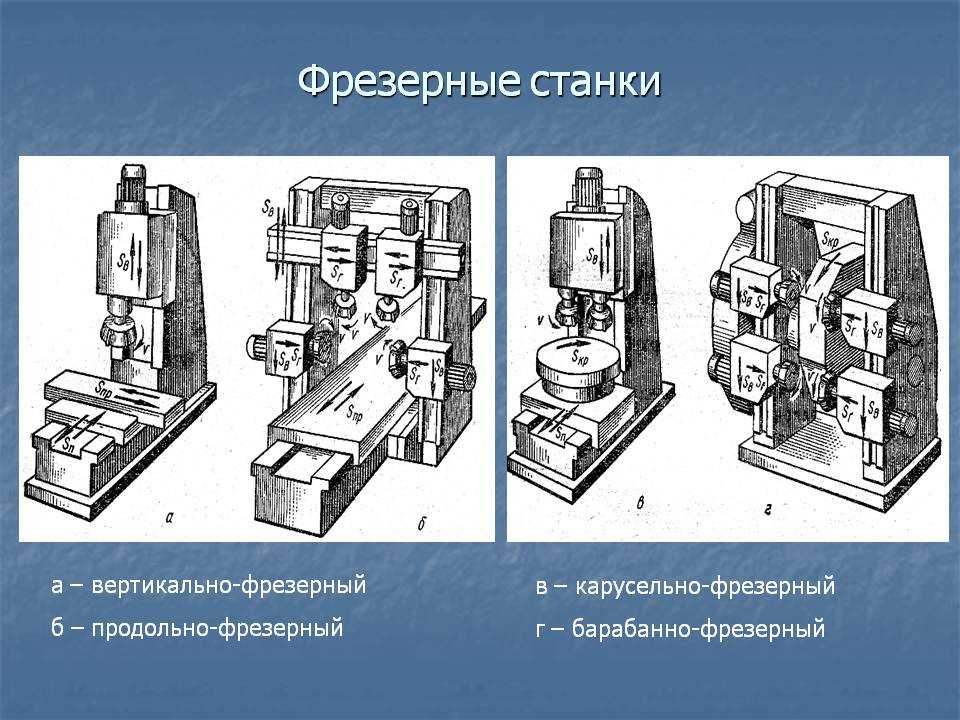

Основные виды фрезерных станков

Фрезерные устройства необходимы для обработки деталей, имеющих плоскую и фасонную поверхность. Они применяются в металлообрабатывающей промышленности. Несмотря на большой ассортимент этих изделий, главные части их конструкций похожи. Рабочие возможности устройства расширяются при дополнении:

• Универсальной, вертикальной или долбежной типов головки.
• Универсального делительного устройства.
• Круглого стола.
• Детали для нарезания гребенок.

Горизонтально-фрезерные

Такое оборудование необходимо для обработки деталей небольшого размера и имеет шпиндель горизонтального направления. Данная конструкция решает обработку фасонных, винтовых и других видов поверхностей, пазов и углов.

Все работы станка осуществляются дисковыми и фасонными фрезами. Обработка заготовки, для которой нужно винтовое деление или движение, допустима при использовании добавочных устройств.

Особенность, которая отличает этот станок, заключается в том, что его стол можно передвигать в параллельном или перпендикулярном направлении к шпиндельной оси. Все важные узлы поставлены на станине, а внутри находится шпиндельный узел и коробка передач. На консоли есть коробка передач, а сама она передвигается по вертикальным осям. Хобот с серьгами нужен, чтобы поддержать оправку с инструментами.

Вертикально-фрезерные

Вертикально-фрезерные устройства бывают с крестовым столом и бесконсольного вида. Эти устройства универсальные, с их помощью возможна обработка деталей небольшого размера в вертикальной плоскости.

Чтобы обрабатывать детали под наклоном и вертикально, внутри изделий крупных размеров применяют вертикально-фрезерный станок по металлу, представляющий собой бесконсольный станок. Именно такое изделие гарантирует высокую точность и жесткость в процессе эксплуатации с тяжелыми изделиями.

Фрезерное устройство имеет шпиндель, вертикально перемещающийся по направляющим стойкам и движение по разным направлениям оси.

Универсальные и широкоуниверсальные

Универсальные устройства консольного вида с горизонтальным шпинделем нужны, чтобы обрабатывать заготовки небольших и средних габаритов. Операции, требующие поворота заготовки или ее винтового движения, осуществляются на специальных элементах.

Широкоуниверсальные изделия консольного вида обрабатывают те же виды заготовок, что и универсальные. В отличие от первых, эти устройства имеют еще одну шпиндельную головку, находящуюся на выдвижном хоботе, которую можно повернуть под любым углом к оси Х-станка.

Благодаря независимым приводам осуществляется одновременный рабочий процесс обоими шпинделями. В шпиндель поворотной головки, кроме фрез, может быть установлен инструмент, позволяющий совершать процедуры расточки и сверления деталей.

 Справка : Эволюция в области техники размыла разницу между определениями «универсальный» и «широкоуниверсальный». Сегодня производят фрезеры с двумя столами, неподвижным или подвижным вертикальным хоботом, способным вращаться вокруг оси Z.

Бесконсольные фрезерные

Консоль — слабый узел фрезерного устройства по жесткости, поэтому для быстрой обработки больших деталей используют изделия без консоли.

Стол такого устройства способен перемещаться около горизонтальных направляющих, имеющих поперечное перемещение по направляющим станины. Так, стол станка может перемещаться горизонтально, поперечно и продольно. Вертикально перемещается только шпиндельная головка по направляющим стойки.

Продольно-фрезерные

Продольно-фрезерные устройства предназначены для черновой, получистовой, чистовой механической обработки фасонных и плоских поверхностей деталей из черных и цветных металлов. В качестве режущего инструмента здесь используются фрезы из быстрорежущей стали или с твердосплавными пластинами.

Копировально-фрезерные

Копировально-фрезерные устройства нужны, чтобы создавать на заготовке неплоскую поверхность, форма которой должна соответствовать исходному образцу. Особое место применения станка занимает производство скульптурных объемных деталей.

К основным видам фрезерно-копировальных станков относятся:

• Станки с нижним местоположением шпинделя. В них включены: станина, вертикальный шпиндель, привод вращения шпинделя. На шпинделе может быть сразу расположено несколько фрез, которые устанавливаются в рабочее положение, благодаря перемещению шпинделя по высоте.
• Устройства с верхним местоположением шпинделя. В конструкцию изделий входят: станина со столом и хоботом в задней части. Шпиндель вращается при помощи клиноременной передачи. Рабочий стол устройства оснащен направляющей линейкой. В вырезе стола находится приводной обрезиненный приводной ролик, а в другой части неприводной ролик, который прижимается к первому педалью.
• Станки с верхним шпинделем и подвижным столом. Они отличаются от других видов станков тем, что стол для закрепления заготовок перемещается в двух направлениях.
• Устройства двусторонние с подвижной кареткой. Они имеют протяженную станину, по направляющим которых каретка перемещается.

Шпоночно-фрезерные

Такое оборудование предназначено для обработки шпоночных пазов в разных валах. Есть шпоночно-фрезерные устройства, размер паза на которых обеспечивается размером инструмента.

По расположению шпинделей и их количеству шпоночные станки бывают горизонтальными и вертикальными, одношпиндельными и многошпиндельными.

Настольные фрезерные

Настольные устройства способны обрабатывать чугун и сталь, имеют подвижный стол, который перемещается в горизонтальной плоскости. Инструмент движется в вертикальном направлении. Настольные устройства, обрабатывающие дерево и цветные металлы, имеют большой стол с пазами для закрепления заготовок.

Около него по направляющим перемещаются стойки, которые соединены с порталом с направляющими для поперечного движения каретки со шпиндельным узлом. Каждый вал соединен с шаговым двигателем. При помощи компьютера можно управлять перемещением в трех осях, запуская и выключая их. У шпинделя есть свой отдельный привод с регулируемой скоростью вращения.

Настольные фрезерные с ЧПУ

Этот вид изделий нужен для фрезерных работ, растачивания отверстий на элементах из цветных и черных металлов, их сплавов и мелкосерийном виде изготовления.  Настольные фрезерные станки с ЧПУ  оснащено приводами, которые управляются контроллером, подключенным к IBM PC, совместимым с ПК.

Среди главных достоинств отмечают:

• Увеличение производительности по сравнению с устройствами ручного управления.
• Снижение необходимости в опытных работниках.
• Практичное и простое технологическое оснащение.
• Короткие сроки производительного цикла.

Фрезерные обрабатывающие центры с ЧПУ

Фрезерные обрабатывающие центры с ЧПУ — это оборудование, которое представляет собой полный функциональный комплекс с программной системой управления. Его покупка будет актуальной для тех предприятий, которые занимаются выполнением большого спектра работ по сверлению, фрезерованию, нарезанию резьбы в металлических заготовках.

Благодаря высокому уровню функциональности оборудование пользуется большим спросом в машиностроении, авиакосмической отрасли, приборостроении.

Фрезерные станки с ЧПУ

 Фрезерные станки с ЧПУ  способны производить сувенирную и рекламную продукцию и необходимы тем предприятиям, где нужна обработка профилей и поверхности деталей и придания им определенной формы. К преимуществам такого оборудования относятся небольшая теплопередача и минимальная деформация готовых изделий.

Фрезерные станки с ЧПУ: особенности оснащения

Современные фрезерные станки имеют специфику, которая обуславливает номенклатуру используемой упрощенной оснастки, а именно:

• Конструкция оборудования позволяет забыть про съем и переустановку изделия в трех плоскостях. Применяя шпиндели с поворотной головкой, устройство экономит пространство помещения и время, затраченное на изготовление.
• Вращающиеся токарные патроны оптимизируют доступ фрезы к объектам и повышают охват обрабатываемой поверхности. Таким образом, можно осуществлять трехмерную обработку.
• Высокая точность производства изделия позволяет существенно оптимизировать процесс фрезеровки. Особенно эффективно проявляется при изготовлении продукции в разных масштабах.

Несмотря на относительно высокую стоимость фрезерных станков с ЧПУ, их достоинства очевидны: они обеспечивают высокую точность обработки изделий, уменьшают трудозатраты, снижают себестоимость производства деталей и сокращают сроки выполнения единичных заказов.

• 21 сентября 2020
• 9550

Получите консультацию специалиста

фрезерных станков; Кто они и что они делают?

Фрезерные станки являются одними из самых распространенных и полезных машин во многих отраслях промышленности. Тем не менее, они бывают разных вариаций с нюансами назначения, дизайна и функциональности. В этом руководстве мы покажем вам, что такое фрезерные станки, что они делают и как они работают. Мы также рассмотрим различные типы машин, чтобы у вас было более четкое представление о том, какая машина лучше всего соответствует вашим потребностям.

Что такое фрезерные станки?

Фрезерные станки представляют собой тип оборудования для удаления материала с заготовки с помощью вращающихся фрез. Эти машины могут сверлить, сверлить и резать множество материалов. Этот процесс удаления кусков материала вдоль оси инструмента известен как фрезерование, поэтому машины, используемые в этом процессе, называются фрезерными станками. Фрезерные станки бывают разных типов и используются в различных отраслях промышленности.

Как работают фрезерные станки

Во многих отношениях фрезерные станки используются для достижения результатов, аналогичных токарным станкам. Однако, в отличие от токарных станков, которые вращают заготовку, фрезерные станки удерживают заготовку с помощью тисков или приспособления. Фрезерные станки используют цилиндрические инструменты, такие как сверла и концевые фрезы, для удаления материала. Фрезерные станки в основном используются на плоских поверхностях, хотя могут работать и с некоторыми неровными поверхностями.

Типы фрезерных станков

Фрезерные станки бывают разных форм, включая колонные, револьверные, c-образные, с горизонтальным управлением копировальным аппаратом, станины и строгальные станки. Эти станки могут быть ручными или с числовым программным управлением (ЧПУ). Фрезерные станки с ЧПУ представляют собой компьютеризированные версии ручных фрезерных станков.

Рассмотрим различные типы фрезерных станков:

Фрезерные станки для колонн

Часто используемые для изготовления деталей автомобилей, фрезерные станки для колонн являются одним из самых простых типов фрезерных станков. Они состоят из 5 основных частей: рабочего стола, головы, седла, колена и плеча и используют вертикально подвешенную дрель.

Револьверно-фрезерные станки

Револьверно-фрезерный станок — это универсальный фрезерный станок, который можно использовать для изготовления многих деталей. Кроме того, эти машины, известные как фрезерные станки типа Bridgeport, могут быть перемещены в другое положение, открывая более широкий спектр применения.

Фрезерные станки с С-образной рамой

Фрезерные станки с С-образной рамой прочны и мощны. В них используется гидравлический двигатель, и их лучше всего использовать в промышленных условиях.

Горизонтально-фрезерные станки

Горизонтально-фрезерные станки, названные так потому, что они расположены горизонтально относительно земли, работают за счет перемещения стола, на котором находится заготовка, в то время как режущий инструмент перемещается вертикально.

Фрезерные станки с копирным управлением

Предназначенные для изготовления дубликатов деталей на основе эталонной модели, фрезерные станки с копирным управлением могут использоваться для обработки канавок и контурных поверхностей.

Фрезерные станки со станиной

Рабочий стол фрезерного станка со станиной расположен на самой станине, а не сверху, как у других фрезерных станков. На тренажере кроватного типа колено отсутствует, чтобы обеспечить продольное движение.

Строгальные фрезерные станки

Строгально-фрезерный станок аналогичен станку станочного типа. Однако этот тип фрезерного станка предлагает больше возможностей фрезерования благодаря добавлению фрез и головок.

Портальные фрезерные станки

Портальные фрезерные станки необходимы для точного машиностроения, создания форм, штампов и моделей, а также для механической обработки. Эти машины часто можно найти в аэрокосмической и энергетической отраслях.

Станки с подвижной колонной

Фрезерные станки с подвижной колонной способны обрабатывать более крупные детали и выполнять несколько задач одновременно. С элементами, которые перемещаются, поворачиваются и наклоняются, машины с подвижной колонной часто используются в автомобильной, аэрокосмической, оборонной, энергетической и нефтяной промышленности.

Для кого предназначены фрезерные станки?

Являясь ведущим станком для резки металла, фрезерные станки широко используются для изготовления деталей в автомобильной и аэрокосмической промышленности.

Хотя они бывают разных форм, основная цель фрезерных станков остается неизменной. Тем не менее, важно правильно подобрать машину для работы. Мы надеемся, что с помощью этого руководства вы лучше поняли, что такое фрезерные станки и чем они могут отличаться. При выборе фрезерных станков обязательно обратитесь к этому руководству, чтобы лучше определить, какие станки могут работать на вас.

Автор статьи:
Майк

15 Различные типы фрезерных станков

Фрезерные станки облегчают удаление металлических деталей с помощью вращающегося резца. Вращение фрезы происходит с высокой скоростью, что позволяет эффективно резать металл. Кроме того, эти фрезы имеют режущие кромки, которые играют жизненно важную роль при резке материалов. Эти виды прессов выполняют на различных типах фрезерных станков.

Фрезерные станки могут одновременно удерживать более одной фрезы. Это самая важная машина, которую вы можете найти в мастерской. Вы можете выполнять операции с высокой точностью. Он имеет высокую скорость съема металла по сравнению с другими аналогичными машинами, такими как строгальные станки, строгальные станки и токарные станки.

ПОДРОБНЕЕ: Что такое фрезерный станок?

Эти станки славятся улучшенной обработкой поверхности и превосходной точностью, что делает их необходимыми для производственных работ.

Содержание

Типы из Фрезерный станок es

Некоторые из основных типов фрезерных станков: . Плоско-фрезерные станки с горизонтальным шпинделем также называются горизонтально-фрезерными станками. Вы можете подавать стол в вертикальном, поперечном или горизонтальном направлениях.

Другими словами, на горизонтально-фрезерных станках режущий инструмент устанавливается на горизонтально ориентированный шпиндель, способный выборочно снимать материал с неподвижной заготовки. Кроме того, горизонтально-фрезерные станки обычно имеют другие режущие инструменты, чем вертикально-фрезерные станки.

Горизонтально-фрезерные станки имеют аналогичную конструкцию, в которой шпиндель с вращающимся режущим инструментом давит на заготовку для удаления материала с заготовки. При этом горизонтально-фрезерные станки имеют несколько отличий от своих вертикальных собратьев.

Самая большая разница между этими двумя типами фрезерных станков заключается в ориентации шпинделя. У вертикально-фрезерных станков шпиндель имеет вертикальную ориентацию. У горизонтально-фрезерных станков шпиндель имеет горизонтальную ориентацию.

Подача включает в себя:

• Verticle – регулирует стол по вертикали.
• Крест – перемещает стол параллельно шпинделю.
• Продольный – вращает стол

2.

Вертикально-фрезерный станок

Положение шпинделя на вертикально-фрезерном станке перпендикулярно или вертикально к столу. Вы можете использовать этот станок для обработки пазов, канавок и плоских поверхностей. Шпиндельная головка закреплена на вертикальной стойке, которая вращается под углом. Фреза закрепляется на шпинделе для работы с угловатыми поверхностями. В некоторых вертикально-фрезерных станках можно регулировать шпиндель вверх и вниз.

Вертикально-фрезерный станок — это прецизионный инструмент, используемый для придания формы и изготовления путем удаления припуска, как правило, из металлических заготовок. Пластмассы и другие материалы также могут обрабатываться на станке в зависимости от инструмента и материала.

Управление мельницей может осуществляться вручную, с числовым программным управлением (ЧПУ) или с их комбинацией. Фрезерная обработка и удаление материала обычно выполняются с помощью вращающегося фрезы, закрепленного на шпинделе.

Варианты резки более сложные и разнообразные, чем у сверлильного станка, благодаря подвижному столу и/или тискам (оси X и Y) и вертикальному перемещению шпинделя (ось Z). Многие вертикальные фрезерные станки также имеют вращающуюся револьверную головку для верхней режущей головки, что обеспечивает еще более широкие возможности обработки (ось b).

В эту процедуру включена диаграмма, помогающая проиллюстрировать различные оси. Некоторые из общих операций, которые можно выполнять на этих типах фрезерных станков:

• Фрезерование : Эти операции обеспечивают плоскую поверхность или точку на заготовке, как правило, с определенной ориентацией по отношению к другим элементам заготовки, поверхностям или другой детали. . Облицовка иногда используется на заготовках неправильной формы, чтобы «исправить» одну поверхность за раз, чтобы гарантировать, что все поверхности имеют соответствующие определенные геометрические отношения друг с другом.
• Прорези или шпоночные канавки Прорези , плоские поверхности или шпоночные канавки могут быть вырезаны при правильном креплении.
• Сверление или Растачивание Там, где требуется определенная ориентация между элементами заготовки, вертикальная фреза обеспечивает средства для точной индексации и обработки отверстий.

3.

Универсально-фрезерный станок

Универсально-фрезерный станок представляет собой фрезерный станок со столом, снабженным всеми движениями, и делительной головкой со сменными шестернями, что позволяет выполнять любые виды фрезерных работ.

Может адаптироваться для выполнения широкого спектра операций. Стол может поворачиваться под любым углом до 45 градусов в обе стороны от нормального положения. Поскольку стол горизонтально-фрезерного станка может двигаться в трех направлениях, он также имеет четвертое движение.

Этот станок также может выполнять винтовые фрезерные операции. Также можно использовать дополнительные навесные приспособления для увеличения мощности машины.

Некоторые специальные приспособления включают:

• Прорезное приспособление
• Вращающаяся насадка
• Вертикальная фрезерная насадка
• Делительная головка или делительная головка

На этом станке можно производить фрезу, развертку, спиральное сверло, спираль, фаску, шпору и многое другое. Вы можете выполнять все операции, которые делает фрезерный станок, с помощью универсального фрезерного станка.

4.

Симплексный фрезерный станок

Шпиндель или шпиндельная головка могут перемещаться только в одном направлении. Наиболее распространенное направление, в котором он может двигаться, — вертикальное.

Эти типы фрезерных станков имеют:

• Стабильное фрезерование
• Превосходное качество поверхности и плоскостность фрезерованных поверхностей.
• Высокая стойкость инструмента, высокая производительность и низкие эксплуатационные расходы.

5.

Дуплексный фрезерный станок

Дуплексный фрезерный станок представляет собой два станка, расположенных друг напротив друга, которые могут работать отдельно или как один фрезерный станок, когда заготовку можно обрабатывать двумя шпинделями одновременно. Шпиндель может двигаться как в горизонтальном, так и в вертикальном направлениях.

Основные преимущества дуплексного решения:

• Повышение производительности до 50% по сравнению с традиционными решениями, т. е. отдельными фрезерными станками
• Повышение точности деталей за счет обработки детали за один установ, в большинстве случаев
• Один оператор может управлять дуплексными фрезерными станками
• Меньшие требования к пространству и инвестициям по сравнению с двумя отдельными станками
• Быстрая окупаемость инвестиций благодаря высокой производительности
• Дуплексное решение допускает различные конфигурации: одна рабочая зона, маятниковая рабочая зона или система смены поддонов

6.

Трехсекционный фрезерный станок

Шпиндель может перемещаться во всех трех направлениях, т. е. по осям X, Y и Z.

• Специальное применение, основанное на требованиях заказчика к соответствующей точности.
• Высокая производительность и точность.

7.

Фрезерный станок с поворотным столом

Ротационное фрезерование позволяет выполнять циклы обработки в 2D и 2,5D вокруг или на конце цилиндра. При выполнении радиальной обработки (вокруг цилиндра) инструмент может двигаться параллельно и вокруг оси вращения. Инструмент всегда ориентирован радиально к средней линии оси вращения.

Фрезерный станок с поворотным столом состоит из круглого стола, который вращается вокруг вертикальной оси. Вам нужно установить несколько фрез на разной высоте. Станок работает так, что один резец выполняет черновую обработку заготовки, а остальные резцы завершают обработку поверхности.

Оператор может непрерывно загружать и выгружать заготовки во время работы станка, что является наиболее значительным преимуществом фрезерного станка с поворотным столом.

8.

Фрезерный станок с системой Tracer

Фрезерные станки с копирным управлением оснащены функциями копирования посредством копирного управления, и, следовательно, машина воспроизводит или дублирует внешнюю или внутреннюю геометрию в двух измерениях. Фрезерные станки с трассерным управлением применяются для обработки кулачков, пазов, контурных поверхностей и т.д.

Станок идеально подходит для трассировки элементов и воспроизведения штампов сложной и неправильной формы. Щуп подает питание на систему масляного реле, приводящую в действие основную гидравлическую систему стола. Этот тип устройства называется сервомеханизмом и является сложным.

Фрезерные станки с трассерным управлением применяются для обработки кулачков, пазов, контурных поверхностей и т. д. Проточку штампа и другие процессы, связанные с обработкой полостей, можно выполнять на трехмерных профилировщиках или копировальных станках.

9.

Фрезерный станок с ЧПУ

Фрезерование с ЧПУ или фрезерование с числовым программным управлением — это процесс механической обработки, в котором используются компьютеризированные системы управления и вращающиеся многоточечные режущие инструменты для постепенного удаления материала с заготовки и производства детали или изделия индивидуальной конструкции.

Фрезерный станок с ЧПУ использует вращающуюся цилиндрическую фрезу для перемещения по нескольким осям и создания прорезей, отверстий и деталей в материале, чтобы превратить его в транспортное средство или механическую деталь. Большинство станков работают по трем-пяти осям, что обеспечивает гораздо большую точность и детализацию.

Современные фрезерные станки с ЧПУ собираются как в виде горизонтальных, так и вертикальных обрабатывающих центров. Компоненты могут быть изготовлены из таких материалов, как пластик, керамика и композитные материалы, в дополнение к металлам.

Технические характеристики включают автоматические устройства смены инструмента, карусели и магазины инструментов, системы охлаждения и кожухи, обеспечивающие бесперебойную работу станков без ручного вмешательства.

10.

Барабанная фреза

Барабанная фреза используется только для производственных работ. Этот тип машины имеет вертикальный центральный барабан, который вращается вокруг горизонтальной оси, подобно паромному колесу.

Фрезы относятся к типу торцевых фрез, и обычно используются как шероховательные, так и чистовые фрезы, подобные фрезам с вращающимся столом.

При работе барабан-приспособление медленно вращается, перенося работу на вращающиеся фрезы. Обычно имеется четыре режущих шпинделя. Операция является непрерывной, так как обработанные детали удаляются и добавляются новые после того, как работа завершила свой цикл.

На этом станке фрезеруются автомобильные головки блока цилиндров и малые валы. Это типы фрезерных станков, которые обычно используются в промышленности.

11. Револьверно-фрезерные станки

Револьверно-фрезерный станок — это универсальный фрезерный станок, который можно использовать для изготовления многих деталей. Кроме того, эти машины, известные как фрезерные станки типа Bridgeport, могут быть перемещены в другое положение, открывая более широкий спектр применения.

12. Фрезерные станки с С-образной рамой

Фрезерные станки с С-образной рамой прочны и мощны. В них используется гидравлический двигатель, и их лучше всего использовать в промышленных условиях.

13. Фрезерные станки с копировальным управлением

Предназначенные для изготовления дубликатов деталей на основе эталонной модели, фрезерные станки с копировальным управлением могут использоваться для обработки канавок и контурных поверхностей.

14. Фрезерные станки станочного типа

Рабочий стол фрезерного станка станочного типа размещается на станине, а не сверху, как у других фрезерных станков. На станке кроватного типа колено отсутствует, чтобы обеспечить продольное движение.

15. Фрезерные станки для колонн

Часто используемые для изготовления деталей автомобилей, фрезерные станки для колонн являются одним из самых простых типов фрезерных станков. Они состоят из 5 основных частей: рабочего стола, головы, седла, колена и плеча, и используют сверло с вертикальной подвеской.

Часто задаваемые вопросы.

Какие существуют типы фрезерных станков?

Типы фрезерных станков:

1. Станки фрезерные колонные.
2. Револьверно-фрезерные станки.
3. C-образные фрезерные станки.
4. Горизонтально-фрезерные станки.
5. Фрезерные станки с системой Tracer.
6. Фрезерные станки станочного типа.
7. Строгально-фрезерные станки.

Что такое дуплексный фрезерный станок?

Фрезерные станки DUPLEX представляют собой два станка, расположенных друг напротив друга, которые могут работать отдельно или как единый фрезерный станок, когда заготовку можно обрабатывать двумя шпинделями одновременно.

Какой особый тип фрезерного станка?

Станок работает с одной фрезой, обрабатывающей заготовку, и остальными фрезами, обрабатывающими поверхность. Оператор может непрерывно загружать и выгружать заготовки во время работы станка, и это является наиболее значительным преимуществом фрезерного станка с поворотным столом.

Что такое фрезерование и его виды?

Фрезерование — это процесс, выполняемый на станке, в котором фрезы вращаются для удаления материала с заготовки, имеющейся в направлении угла с осью инструмента. С помощью фрезерных станков можно выполнять множество операций и функций, начиная от мелких объектов и заканчивая крупными.

Какие 7 основных типов станков существуют?

Они сохраняют основные характеристики своих предков 19-го и начала 20-го века и до сих пор относятся к одному из следующих классов: (1) токарные станки (токарные и расточные станки), (2) строгальные и строгальные станки, (3) сверлильные станки станки, (4) фрезерные станки, (5) шлифовальные станки, (6) электропилы и (7) прессы.

Сколько существует способов измельчения?

Существует четыре типа фрезерных станков — ручные фрезерные станки, плоскофрезерные станки, универсальные фрезерные станки и универсальные фрезерные станки — они оснащены либо горизонтальными фрезами, либо фрезами, установленными на вертикальной оси.

Сколько существует типов фрезерных станков с ЧПУ?

Существует 5 распространенных типов обработки с ЧПУ, выполняемых на 5 различных типах станков с ЧПУ. Эти процессы используются во многих приложениях в различных отраслях промышленности, включая медицинскую, аэрокосмическую, промышленную, нефтегазовую, гидравлическую, огнестрельную и т. д.

Что такое фрезерный станок строгального типа?

Строгальный станок — это тип металлообрабатывающего станка, который использует линейное относительное движение между заготовкой и одноточечным режущим инструментом для резки заготовки. Строгальный станок похож на строгальный станок, но крупнее и с движущейся заготовкой, тогда как в строгальном станке движется режущий инструмент.

Как работает фрезерный станок?

Фрезерование — это процесс механической обработки, в котором используются режущие инструменты, которые вращаются с заданной скоростью и затем контактируют с заготовкой. Заготовка обычно удерживается на месте каким-либо зажимным устройством. Режущие инструменты начинают удалять материал, когда они касаются заготовки.

Для чего используются фрезерные станки станины?

Этот фрезерный станок с станиной с ЧПУ обычно используется для промышленного производства корпусов и деталей больших и тяжелых машин.

Что такое фрезерный станок с неподвижной станиной?

Тип с фиксированной станиной, как следует из названия, представляет собой тип фрезерного станка, к которому прикреплена жесткая станина. Вы не можете расположить седло и колено этого фрезерного станка. Он имеет подвижную шпиндельную головку, соединенную со шпинделем станка.

Что такое горизонтально-фрезерный станок?

Горизонтально-фрезерный станок представляет собой тип станка со шпинделем, параллельным рабочему столу, используемый для обработки различных плоскостей, наклонных плоскостей и канавок цилиндрическими фрезами, дисковыми фрезами, угловыми фрезами, формовочными фрезами, концевыми фрезами и т. д. инструменты.

Что такое коленофрезерный станок?

Коленчатый станок представляет собой тип вертикально-фрезерного станка, в котором вместо неподвижного всего стола он может перемещаться вдоль оси Y, или вертикальной оси, направление, в котором заготовка может двигаться по отношению к приданию формы фрезерному инструменту. Это. Все вертикальные фрезерные станки работают и придают металлу форму одинаковым образом.

В чем разница между коленной мельницей и станиной?

Основное отличие состоит в том, что в коленной фрезе стол перемещается вверх и вниз по оси Z, тогда как в плоской фрезе вверх и вниз перемещается шпиндель.
