Труба чугунная ребристая: применение в отоплении и экономайзерах

Содержание

что это и для чего она нужна / Для отопления / Предназначение труб / Публикации / Санитарно-технические работы

Несмотря на появление большого количества труб из современных материалов, чугунные изделия по-прежнему занимают высокие позиции в рейтинге элементов для отопительных систем. Помимо гладкостенных чугунных труб, выпускаются изделия и с ребристыми стенками. Такая разновидность имеет множество преимуществ относительно простых цилиндрических труб, поэтому решает вопрос отопления даже на крупных промышленных объектах.

Экономайзерная труба — это специфическое изделие, применяемое в системах отопления

Содержание

  • 1 Особенности чугунной ребристой экономайзерной трубы
  • 2 Сфера применения трубы чугунной экономайзерной
  • 3 Какие еще бывают разновидности чугунных труб?

Особенности чугунной ребристой экономайзерной трубы

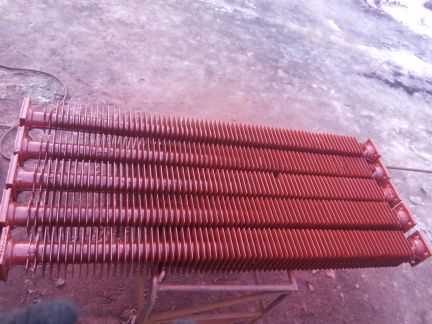

Отопительная труба для промышленных экономайзеров может быть прямоугольной формы и с круглыми ребрами. Габариты изделий берутся стандартные: внутренний диаметр составляет 70 мм, а внешний – 175 мм. За счет различий между внешним и внутренним диаметрами достигается эффект невысокой температуры поверхности трубы при достаточно горячем теплоносителе.

Экономайзерные трубы выпускаются одинаковых длин: по 2 м и по 3 м. Чугунные ребристые трубы поступают в продажу, укомплектованные двумя пробками, имеющими отверстия и двумя глухими пробками. Пробки с отверстиями бывают левосторонними и правосторонними, причем левосторонние маркируются обозначением «Л».

Существуют определенные условия эксплуатации, при которых труба чугунная с ребристой поверхностью будет функционировать максимально качественно:

  • наиболее высокая температура, разрешенная для чугунных экономайзерных труб – 95 градусов. В экстренных случаях допускается кратковременный подъем температуры до 150 градусов;
  • постоянное рабочее давление – 0,6-1 МПа (10 атмосфер). Однако, чугунные ребристые трубы совместимы с паровыми котлами, давление которых максимум 2,4 МПа;
  • внешняя поверхность экономайзера покрывается специальной грунтовкой;
  • при монтаже ребристых труб учитывается обязательное расстояние от пола до срединной оси экономайзера, составляющее не менее 200 мм. От поверхности боковой стены расстояние до оси трубы берется в расчет от 130 мм;
  • если экономайзеры располагаются в два ряда, расстояние между осями радиаторов выдерживается в 250 мм. Ряды экономайзеров соединяются между собой специальной дугой.

Все экономайзерные трубы комплектуются заглушками — глухими и с отверстиями

Основными недостатками экономайзерных труб можно назвать достаточно тяжелый вес, затрудняющий транспортировку, и малую устойчивость к механическим повреждениям.

Важно! Смонтированные на объекте, ребристые трубы из чугуна должны подвергаться минимальному внешнему воздействию.

Сфера применения трубы чугунной экономайзерной

Наиболее широкое применение ребристые чугунные трубы получили в создании теплообменников для паровых котлов – экономайзеров (регистров). Но регистры из экономайзерных труб являются не лучшим вариантом с точки зрения гигиены, так как между ребрами конструкции происходит скопление большого количества пыли. Поэтому чаще всего такие конструкции можно встретить в промышленных и складских помещениях, в которых рабочий персонал находится ограниченное количество времени. Радиаторы из чугуна в жилых домах – это прототип промышленных экономайзеров.

Цилиндрические трубы не лучшим образом подходят в качестве радиаторов, так как они имеют недостаточный внутренний объем по отношению к площади поверхности.

Нагревательные стационарные котлы могут быть некипящими и кипящими. Также существуют разновидности с выводом печной трубы, используемые в жилых домах. Чугунная экономайзерная труба применяется только при устройстве некипящих стационарных котлов.

Полезный совет! Для оптимальной работы отопительных печей в жилых и промышленных помещениях часто применяется труба стартовая чугунная. Благодаря этой детали конструкции в отапливаемом пространстве быстрее настраивается оптимальная температура воздуха.

Из экономайзерных труб производят приборы для отопления помещений; эти устройства называются регистрами

Помимо части котельного оборудования, ребристые трубы могут использоваться как самостоятельный элемент отопительной системы. Ребристая труба из чугуна хорошо сохраняет температуру теплоносителя и служат в разы дольше, чем конструкции из стали, так как мало подвержена коррозии. Экономайзерная труба соединяется с другими отрезками с помощью торцевых фланцев.

Какие еще бывают разновидности чугунных труб?

Одна из обширных сфер применения чугунных труб, помимо отопительных систем, — организация водонапорных трубопроводов. Характеристики труб из чугуна позволяют использовать их в системах подачи воды (чаще – холодной) и канализациях. Чугунные трубы могут без проблем укладываться в землю, они спокойно переносят низкие температуры и давление грунта. Но из-за подверженности к коррозии укладывать их лучше в тоннели, чем непосредственно в землю.

В зависимости от требований трубопровода могут быть выбраны изделия разных типов.

Безнапорные трубы ЧК. Данный вид чугунных труб обладает наименьшей прочностью и устойчивостью к давлению. Безнапорные трубы достаточно тонкие и хрупкие. В их производстве применяется простой серый чугун с примесями пластинчатого графита. Такие чугунные трубы могут успешно эксплуатироваться только в самотечных канализациях со стабильно низкой нагрузкой. Тем не менее, у чугунных безнапорных труб есть и интересное преимущество: их можно использовать неоднократно. Естественно, это возможно только при хорошей сохранности.

Если необходимо осуществить соединение в системе безнапорной канализации с пластиковым трубопроводом, трубы ЧК подойдут лучше всего. Соединение делается при помощи резиновых манжет.

Напорные трубы ВЧШГ. В большинстве современных трубопроводов принято использовать трубу чугунную напорную. Эти изделия часто встречаются в продаже под аббревиатурой ВЧШГ, которая расшифровывается как «высокопрочный чугун с шаровидным графитом».

Трубы из чугуна бывают нескольких видов, от типа и размера зависит их применение и способ соединения

Трубы чугунные напорные нашли своё применение в устройстве самотечных канализаций, напорных канализаций (в том числе и в тех случаях, когда появляется необходимость подъема стоков на значительную высоту), водопроводов и теплотрасс.

Полезно знать! Иногда напорные трубы ВЧШГ применяются в качестве обсадной конструкции при бурении скважин на высокую глубину.

В промышленных отраслях трубы ВЧШГ также задействованы. При их помощи осуществляется прокладка магистральных систем транспортировки нефти и газа.

Напорные раструбные трубы ЧНР. Применяют трубу чугунную раструбную в основном в крупных сетях водоснабжения. Они выпускаются с разными диаметрами, чаще – от 100 мм. Особенность материала делает трубы ЧНР несколько менее прочными, чем ВЧШГ, поэтому их монтаж требует особых навыков. В домашних канализационных системах использование труб чугунных напорных раструбных ограничено, в основном из-за сложностей строительства водопроводов. Чтобы продлить срок службы труб ЧНР, их вскрывают лаково-битумными композициями.

Безраструбные трубы SML. Безраструбные чугунные трубы производятся методом литья сплава чугуна и розеточного графита. Относительно новая вариация чугунных труб для водопровода и канализации, особенностью которой стало специальное покрытие их эпоксидных веществ. Канализационные системы могут долго функционировать с применением безраструбных конструкций, если их монтаж был осуществлен правильно. В отличие от раструбных, такие трубы соединяются обычными хомутами. Ключевую роль в надежности соединения играет степень плотности надетого хомута.

Чугунные трубы SML могут выдерживать как высокие, так и низкие температуры. Единственное «противопоказание» к их применению– это напорные канализации.

Чугунные трубы и по сей день остаются широко используемым материалом для установки отопительных сетей, магистральных водопроводов и канализаций. Экономайзерные трубы – это обязательный элемент промышленных регистров, они, по сути, являются уже готовым радиатором. Так же качественно трубы из чугуна могут служить и в системах водопроводов и канализаций.

Чугунная ребристая труба — Большая Энциклопедия Нефти и Газа, статья, страница 1

Cтраница 1

Чугунные ребристые трубы отливают в настоящее время с круглыми ребрами.
 [1]

Установка радиатора под окном.| Установка радиатора в подоконной нише.
 [2]

Чугунные ребристые трубы следует размещать так, чтобы горизонтальные приливы находились в вертикальной плоскости; такая установка облегчает очистку межреберного пространства от возможных загрязнений.
 [3]

Чугунные ребристые трубы — наиболее распространены в промышленности из-за дешевизны и малой подверженности коррозии.
 [4]

Чугунная ребристая ipyfia с круглыми ребрами диаметром 175 мм.
 [5]

Круглые чугунные ребристые трубы выпускают длиной от 0 5 до 2 0 м; устанавливают их горизонтально з несколько ярусов и соединяют по змеевнковой форме ( см. рис. 4.5, о) на болтах с помощью чугунных калачей — фланцевых двойных отводов и контрфланцев.
 [6]

Гладкие железные и чугунные ребристые трубы применяются обычно для О. Наиболее целесообразной является установка отопительных приборов вдоль наружных стен под окнами, причем чем ниже устанавливаются отопительные приборы, тем сравнительно лучше их отопительный эффект и равномернее распределяются температуры внутреннего воздуха отапливаемых помещений по вертикали. В фабрично-заводских корпусах, имеющих верхний свет, во избежание холодных токов от световых фонарей вниз, следует устанавливать отопительные приборы в виде гладких железных труб непосредственно под световыми фонарями. В СССР наиболее употребительными являются двухколонные радиаторы с промежутками между секциями в 30 и 50 мм и строительной длиной секций в 80и 100 мм, привысоте секций от 435 до 1185 мм. Однако эти модели радиаторов являются слишком тяжелыми, требующими примерно 40 иг чугуна на 1 ж2 поверхности нагрева радиаторов.
 [7]

Применение чугунных ребристых труб требует обязательно чистого масла, так как ребристая поверхность создает условия для оседания шлама, а чистка внутренней поверхности затруднена.
 [8]

Применение чугунных ребристых труб требует обязательно чистого масла, так как ребристая поверхность труб создает благоприятные условия для оседания шлама и полимеров. Загрязнение труб осадками уменьшает коэффициент теплопередачи и создает сопротивление проходу масла через трубки.
 [9]

Применение чугунных ребристых труб требует обязательно чистого масла, так как ребристая поверхность создает благоприятные условия для оседания шлама и полимеров. Загрязнение труб осадками уменьшает коэффициент теплопередачи и создает сопротивление проходу масла через трубы.
 [10]

Радиаторы, чугунные ребристые трубы и регистры из гладких труб устанавливают, как правило, открыто, что улучшает их теплоотдачу. Ограждения таких приборов допустимы лишь из архитектурных соображений.
 [11]

При установке чугунных ребристых труб расстояние от поверхности чистого пола до оси ребристой трубы принимается не менее 200 мм, а от поверхности штукатурки стены — 130 мм; при двухрядной установке ребристых труб расстояние между их осями принимается равным 250 мм. В жилых домах, общежитиях и бытовых помещениях производственных зданий радиатор может быть смещен от оси окна в сторону стояка, при этом крайняя его секция должна находиться не ближе чем на расстоянии 150 мм от боковой кромки оконного проема, у которой расположен стояк.
 [12]

При установке чугунных ребристых труб расстояние от поверхности чистого пола до оси ребристой трубы принимается не менее 200 мм, а от поверхности штукатурки стены — 130 мм; при двухрядной установке ребристых труб расстояние между их осями принимается равным 250 мм. В жилых домах, общежитиях и бытовых помещениях производственных зданий радиатор может быть смещен от оси окна в сторону стояка, при этом крайняя его секция должна находиться не ближе чем на расстоянии 150 мм от боковой кромки оконного проема, у которой расположен стояк.
 [13]

Кронштейны для крепления нагревательных приборов.| Устройства для крепления нагревательных приборов.
 [14]

Для установки чугунных ребристых труб на кирпичных стенах применяют кронштейны, имеющие радиус изгиба 44 мм и общую длину 259 мм. При установке ребристых труб на перегородках применяют кронштейны, изображенные на рис. XII.8, г. Их крепят дюбель-гвоздями или шурупами.
 [15]
