Труба PP-h 400 мм полипропиленовая

Труба PP-h 400 мм полипропиленовая | Progef® Standart

Пластиковые трубы, фитинги
+7 (495) 128-0337, +7 (812) 449-3073, +7 (812) 449-1534

Промышленные трубопроводные системы
Georg Fischer
Всё для систем водоочистки, гальваники, микроэлектроники, фармацевтики, медицины, химической промышленности, судостроения из пластика PVC-U, PVC-C, PP-n, PP-h, PVDF.

Электросварные фитинги, шаровые краны
fox fittings
от ведущего мирового производителя фитингов fox fittings на складе в Санкт-Петербурге.

Водоснабжение и газ
с защитным слоем
Повышен срок службы до 100 лет. Не требуется подсыпка, защитное покрытие не допускает царапин, увеличен коэффициент прочности. Покрытие синего цвета — вода, желтого — газ.

Питьевое водоснабжение и газ
Трубы в отрезках
Отрезки длиною 12 метров для питьевого водоснабжения с синими полосами, для газа — с жёлтыми.

Запорная арматура, гидранты, обжимные фланцы
Jafar+Avk+Hawle
для труб ПНД, ПВХ, ПП, чугунных и стальных в системах водоснабжения, газоснабжения, пожаротушения, канализации, водоотведения

Питьевое водоснабжение
Трубы в бухтах
Бухты по 50, 100, 150 и 200 метров. Предназначаются для питьевого водоснабжения, напорной и кабельной канализации. Применяется для прокладки в траншею, проколах и ГНБ.

Материал

полипропилен (гомополимер) (PP-h)

светло-серый

Наружный диаметр (d)

400 мм

11, 17.6 и 41

5 метров

Структура

труба без раструба

Давление pn

10, 6 и 2.5

Способ соединения

стыковая, раструбная сварка

Прайс на трубы pp-h progef Standart

Фитинги

Каталог полипропиленовых фитингов pp-h

Запорная арматура

Шаровые краны, клапаны, приводы

Труба из гомополимера полипропилена pp-h pn 10 sdr 11, pn 6 sdr 17,6 и pn 2,5 sdr 41 Georg Fischer с наружным диаметром 400 мм производится на заводе gf deka в Германии. Завод-производитель является частью корпорации Georg Fischer Piping Systems (Швейцария) Ltd. Трубы семейства progef® Standart изготавливаются длиной 5 метров с гладкими концами. Поэтому для их соединения при монтаже применяется стыковая или раструбная сварка.

ооо «Спектр-Строй» реализует в Санкт-Петербурге трубы из гополимера полипропилена pp-h 400 мм линейки progef® Standart.

Трубы pp-h демонстрируют хорошие характеристики при температурах от -10 до +95 °C. Полипропиленовые трубы pp-h обладают высокой термической и химической стойкостью. Трубы полипропиленовые pp-h 400 мм Georg Fischer способны работать в самых жестких условиях, в частности, при транспортировке кислот, щелочей и солей. Цена трубы pp-h выше, чем цена обычного полипропилена (ppr). Полипропиленовые трубы pp-h от производителя gf deka отличаются высоким качеством. Стоимость труб progef® Standart сопоставима с другими известными производителями труб и фитингов из полипропилена гомополимера. Применение трубы диаметра d=400 мм pp-h Georg Fischer совместно с фитингами Georg Fischer позволит избежать нестыковку допусков диаметра труб, что предотвратит протечки системы.

Полипропиленовая труба pp-h 400 мм pn 2,5 sdr 41 используется для систем вентиляции.

Габаритные размеры труб pp-h 400 мм progef® Standart

d, мм	pn	Код	Вес	di, мм	e, мм
400	10	167480730	39.600	327.4	36.3
400	6	167480695	25.700	354.6	22.7
400	2.5	318400000	11.600	380.4	9.8

В зависимости от объема и истории заказов, цена на трубы pp-h 400 мм gf deka будет рассматриваться в индивидуальном порядке.

← назад к ассортименту труб pp-h progef® Standart

Полипропиленовые трубы и фитинги. Достоинства и недостатки. Применение. Маркировка. Статьи

Рассказываем, за что отвечает коллекторная группа в системе “теплый пол”

Выбираем запорную арматуру для домашнего водопровода

Как правильно “приготовить” воду

Собираем дачный водопровод: как выбирать насосную автоматику

Гофра для электрокабеля: выбираем правильно

Все статьи.

Полипропилен (РР) получают полимеризацией пропилена.

Пропилен – это газообразное вещество (углеводород ряда этилена) с низкой температурой кипения.

Полимеризация – процесс образования высокомолекулярного вещества путём многократного присоединения молекул низкомолекулярного вещества к активным центрам в растущей молекуле полимера.
Полимер — неорганические и органические, аморфные и кристаллические вещества, состоящие из «мономерных звеньев», соединённых в длинные макромолекулы
химическими или координационными связями.

Полипропилен рандом сополимер (РРRС) – это статические сополимеры полипропилена, которые имеют в своей структуре чередующиеся молекулы пропилена и этилена.

Вот с помощью такого тяжелого и многоступенчатого процесса получаются всеми уважаемые полипропиленовые трубы. Надо сказать спасибо разработчикам, которые провели и продолжают проводить столь кропотливый труд, результатами которого мы пользуемся в повседневной жизни.

Итак, чем же обладает полипропилен (РРR):

1) Высокая устойчивость. В частности:

-к механическому воздействию (PPR трубы по прочности не уступают металлическим)

-к агрессивным средам (щелочные, кислотные, солевые растворы, нефтепродукты и т.д.)

-к отложениям (в трубах исключено любое образование отложений, это связано с гладкостью внутренней поверхности)

-виброустойчивость и звукоизоляция

-к перепадам давления и гидроударам

-термостойкость

-к коррозии

2) Долговечность

3) Экологичность

Именно поэтому полипропилен идеален для изготовления труб и фитингов.

Полипропилен применяется в:

— Системах отопления высокотемпературных и низкотемпературных

— Системах горячего и холодного водообеспечения

— Системах орошения

Маркировка полипропиленовых труб:

PP-R 20×3,4 SDR 6 PN20
Наружный диаметр. Труба бывает разных размеров: 16,20,25,32,40,50,63, 75, 90, 110 и125 мм.

PP-R 20×3,4 SDR 6 PN20
Толщина стенки. Благодаря этой характеристике и плотности материала труба держит заявленное давление. Стенка увеличивается пропорционально диаметру трубы, поэтому с увеличением диаметра давление остается постоянным.

PP-R 20×3,4 SDR 6 PN20
Это маркировка, которая определяет соотношение наружного диаметра к толщине стенки. Чем выше SDR, тем тоньше стенка трубы по сравнению с внешним диаметром, т.е. труба, держит меньше давление. Такому значению свойственна формула: SDR=S+S+1.
S – это условное обозначение, соответствие старому значению «PN» или «SDR», что показано в таблице. Производители постоянно совершенствуют трубы, и с улучшением материала становятся лучше характеристики, соответственно увеличивается рабочее давление и температура.

Соответствия обозначений:

S	5	4	3.2	2.5
SDR	11	9	7. 4	6
PN	10	—	16	20

Значение «S» используется для обозначения трехслойных полипропиленовых труб (Чехия) фирмы Экопластик (Ekoplastik): STABI PLUS с алюминиевой фольгой и FIBER BASALT с базальтовым волокном, изготавливаемые из термостабилизированного полипропилена PP-RCT. Это инновация, которая дала рынку новый взгляд и новое дыхание. Такая модернизация улучшила характеристики материала во много раз, а именно:
— устойчивее к давлению при высоких температурах до 50%
— выше термостойкость (до 90 градусов С)
— на 20% увеличена пропускная способность
У такой трубы маркировка несколько отличается, а именно: PP-RCT/PP-RCT+BF/ PP-RCT — FIBER BASALT
PP-RCT/AL/ PP-R – алюминиевая фольга

PP-R 20×3,4 SDR 6 PN20
Рабочее давление (в барах). PN делится на 3 вида:
Пластиковые трубы PN 10 — разводка холодной воды и отопления «теплый пол».

Пластиковые трубы PN 16 — разводка холодной воды повышенного давления и трубопроводы центрального отопления пониженного давления.

Пластиковые трубы PN 20 — разводка горячей воды и центрального отопления.

У цельнопластиковых труб из полипропилена, как и у любых других, есть свои недостатки, например, высокое линейное удлинение и способность материала пропускать воздух. Эти минусы исключают возможность установки трубы в систему отопления, поэтому придумали армировать трубу алюминиевой фольгой, стекловолокном и базальтом.

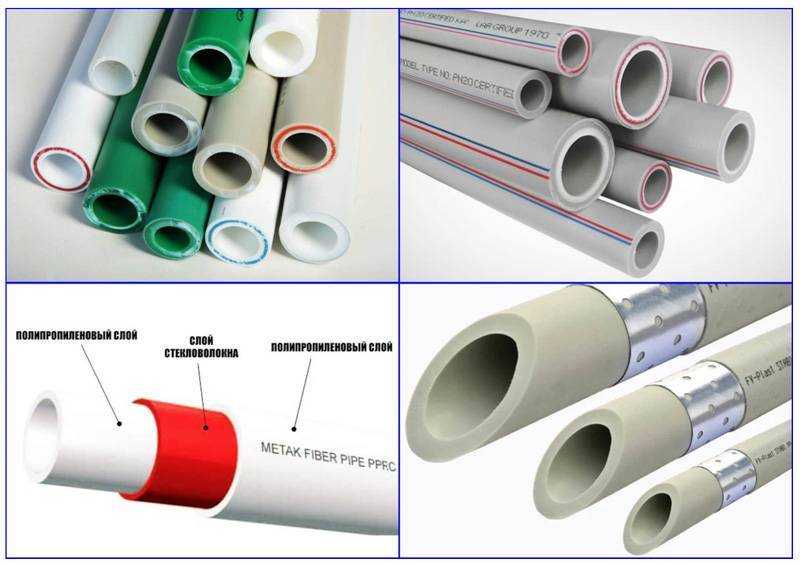

Армирование трубы алюминиевой фольгой.
Этот тип трубы устаревает, что связано с необходимостью зачищать слой алюминия перед монтажом. Дополнительная операция по зачистке требует специального инструмента (шабера), немного затрудняет монтаж и делает его более длительным

Армирование трубы стекловолокном и базальтом.
Трехслойная труба, средний слой которой армирован базальтовым волокном. Благодаря этому труба характеризуется в три раза меньшим тепловым расширением, чем цельнополимерные трубы и полностью исключается пропуск воздуха в систему.

Полипропиленовые трубы и фитинги не зря так востребованы и спрос на них продолжает набирать обороты. Попробуем разобраться почему:

— Приемлемая цена

— Большой спектр применения

— Разнообразие выбора марок

— Легкий монтаж

— Эстетичый вид

— Небольшой вес

Ассортимент труб, представленный в ГТК «Метизы»:

Pro-Aqua ХВС PN10

Pro-Aqua ГВС PN20

Pro-Aqua PN20 армированная алюминием

Pro-Aqua PN20 армированная стекловолокном

Ekoplastik ХВС PN10

Ekoplastik ХВС PN16

Ekoplastik ГВС PN 20

Ekoplastik PN20 армированная алюминием

Ekoplastik PN20 армированная базальтовым стекловолокном.

Купить полипропиленовые трубы и полипропиленовые фитингиВы можете в магазинах ГТК «Метизы».

Присоединяйтесь

metizi.com

Данные о товарах и услугах, представленные на сайте носят информационный характер и ни при каких условиях
не являются публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ. Характеристики и изображения товаров указаны справочно, точные данные зависят от конкретной партии и требуют уточнения.

Калибровка пластиковых труб — журнал HPAC

В этом выпуске 30 Mechanical Minutes представлено преобразование между редактором HPAC Дугом Пикликом (слева) и Лэнсом МакНевином (справа) из Института пластиковых труб. МакНевин поделился историей пластиковых труб, а также советами по выбору размеров для коммерческого применения.

20 апреля в журнале HPAC Magazine был опубликован последний выпуск серии бесплатных вебинаров 30 Mechanical Minutes с виртуальным контентом для настоящих профессионалов.

В этом выпуске основное внимание уделено пластиковым напорным трубопроводам в коммерческой сантехнике с акцентом на растущее распространение пластиковых труб и вопросы размеров, когда речь идет о проектировании водопроводно-канализационных и отопительных систем.

Гостем этого эпизода был Лэнс МакНевин, частый автор HPAC и технический директор строительного отдела Института пластиковых труб. Это издание спонсировалось IPEX.

Урок истории

Для начала МакНевин поделился некоторыми сведениями о ранней истории использования пластиковых труб в строительной отрасли, которая восходит к 1950-м годам.

Самые первые водопроводные трубы из ХПВХ в жилых домах были установлены в 1959 году, а ранняя стадия разработки труб PEX была начата в 1960-х годах, при этом полномасштабное производство вышло на европейский рынок в 1972 году и действительно началось в Канаде в 1990-х годах в жилых домах, и затем в 2000-х годах для коммерческих приложений.

Другие материалы, такие как полипропилен и трубы PE-RT, были впервые разработаны в Европе в 1980-х годах и представлены в Канаде в 2000-х годах.

С точки зрения строительных норм и правил, МакНевин поделился тем, что и ХПВХ, и PEX включены в Национальный строительный кодекс Канады с 1990-х годов, а полипропилен был принят в 1995 году, а PE-RT фигурирует в последнем Национальном сантехническом кодексе 2020 года, опубликованном в марте этого года. .

Хотя большинство сертифицированных пластиковых напорных трубопроводов можно использовать в коммерческих системах, некоторые материалы не доступны в требуемых размерах. Например, трубы PEX широко доступны диаметром до 2 дюймов. диаметр, в то время как ХПВХ и полипропилен сделаны из ½ дюйма. вплоть до 24 дюймов. и 30-дюймовый. или даже крупнее.

В полевых условиях сантехники обычно выбирают трубы из ХПВХ или полипропилена (включая PP-R и PP-RCT) из-за их жестких характеристик при прямолинейных установках. Примером могут служить вертикальные стояки в многоэтажных зданиях и горизонтальные коллекторы школы, многоквартирного дома или многоквартирного дома.

Логика такова, что вам не нужна гибкость вдоль стояка или коллектора, но вам нужны большие трубы и большой объем. Затем, когда дело доходит до отдельных классов, ванных комнат, квартир или гостиничных номеров, специалисты по установке выбирают более гибкие PEX или PE-RT.

MacNevin отмечает, что все трубопроводы, одобренные Кодексом, имеют номинальное давление для непрерывной работы 100 фунтов на квадратный дюйм при 180F, что дает монтажникам сантехники возможность беспрепятственно выбирать, где они хотят использовать жесткие трубы и где они хотят использовать гибкие напорные трубы.

Размеры пластиковых труб

Уточнив терминологию, МакНевин разъяснил вопросы размеров, поскольку размеры труб и труб имеют различия в размерах, которые стоит пояснить.

«Мы называем все это трубами, но на самом деле между трубами и трубами существуют различия в размерах», — говорит он, и это также относится к пластиковым, медным и стальным трубам.

«Трубка» означает, что фактический наружный диаметр (НД) составляет ⅛ дюйма. больше номинального размера, он также известен как размер медной трубы (CTS).

«Труба» означает, что фактический внешний диаметр соответствует наружному диаметру железной/стальной трубы того же номинального размера, размер железной трубы (IPS). «Поэтому, когда люди просят пластиковую трубу или пластиковую трубку, они действительно должны использовать правильную формулировку, чтобы убедиться, что они получат то, на что надеются». Он также добавляет, что полипропилен обычно соответствует европейским метрическим размерам.

Когда дело доходит до выбора правильного размера трубопровода для водопровода и отопления, вам необходимо знать:

1) Требуемый расход (галлонов в минуту или л/мин),

2) конкретный тип жидкости (вода или, возможно, смесь гликоля для гидравлики) ),

3) температура жидкости (которая влияет на вязкость),

4) тип трубы, внутренний диаметр и гладкость и

5), длина трубы и соответствующие фитинги.

Лэнс МакНевин продемонстрировал типичный расчет с использованием Калькулятора проектирования пластиковых труб PPI.

Поскольку использование эмпирических правил не рекомендуется, МакНевин поделился тем, как проектировщики рассчитывают потери давления, скорость и число Рейнольдса, отраслевой стандарт, используемый для прогнозирования ламинарного или турбулентного течения жидкости.

Классическим уравнением, которое используется в промышленности для расчета потерь давления, является уравнение Дарси Вельсбаха. У Института пластиковых труб есть бесплатный онлайн-инструмент «Калькулятор конструкции пластиковых труб» (PlasticPipeCalculator.com), который можно использовать для расчета перепада давления и потери напора среди других вариантов.

MacNevin предоставил зрителям краткое пошаговое руководство, демонстрирующее возможность выбора типа трубопровода и размера, типа стенки и диаметра трубы.

Дополнительные параметры калькулятора включают скорость потока, длину трубы, тип жидкости и среднюю температуру жидкости. Также могут быть включены отдельные фитинги, а затем онлайн-калькулятор выполнит работу, чтобы определить результирующий тип потока (ламинарный или турбулентный), падение давления, потери напора и скорость.

Потери давления и скорость являются двумя основными факторами, которые необходимо учитывать при выборе размеров трубопроводных систем, говорит МакНевин. Чтобы снизить затраты на перекачку и сэкономить энергию, конструкторы обычно стремятся поддерживать низкое трение и скорость, чтобы уменьшить шум и вибрацию.

И все же застой питьевой воды всегда вызывает беспокойство, поэтому вы хотите, чтобы вода двигалась. Слишком большие размеры трубопроводных систем могут привести к перерасходу средств и увеличению затрат на установку. С помощью калькулятора проектировщики могут опробовать различные варианты трубопроводов, чтобы найти наиболее подходящий вариант.

Число Рейнольдса

Кроме того, для систем водяного отопления существует особая цель оптимизации теплопередачи через стенку трубы, расположенной внутри пола или заключенной в бетон снаружи в системе трубопроводов для таяния снега и льда.

Для этих применений минимальная скорость жидкости важна для оптимальной теплопередачи, чтобы способствовать турбулентному потоку.

«Вы хотите, чтобы вода двигалась достаточно быстро, чтобы она всегда перемешивалась, и у вас не было медленно движущихся пограничных слоев воды внутри стенки трубы (ламинарный поток)».

Чтобы предсказать профиль скорости и режим потока, вычисляется число Рейнольдса, чтобы определить «правильный» размер трубы. Как объясняет МакНевин, процесс проектирования и спецификации труб является итеративным, при этом эталонное число Рейнольдса, разделяющее ламинарный поток и турбулентный поток, составляет около 2300. Выше 2300 число Рейнольдса указывает на турбулентные режимы течения, которые обеспечивают приличную теплопередачу через стенку трубы.

Существует также переходный поток, скорость между ламинарным и турбулентным, но, как указывает МакНевин, например, при лучистом нагреве пола, 180-градусные изгибы в типичных трубах малого диаметра способствуют еще большему взбалтыванию и турбулентности для предотвращения ламинарного потока. поток, и поэтому большинство систем радиационного и таяния снега получают хорошую теплопередачу, даже если люди не проектировали это таким образом.

Тем не менее, если вы потратите время на расчет правильного размера и обеспечение турбулентного потока, это приведет к лучшим результатам.

«Это некоторые из факторов, о которых дизайнеры действительно должны думать при выборе размеров труб», — предлагает МакНевин.

«Это похоже на ситуацию Златовласки: ты не хочешь слишком много и не хочешь слишком мало, ты должен найти золотую середину и найти идеальную трубку. Всегда есть оптимальный размер трубы для конкретной ситуации, но для его достижения может потребоваться небольшая работа».

МакНевин также рассказал о том, как Институт пластмассовых труб (PPI) предлагает набор инструментов для составителей спецификаций, проектировщиков, дистрибьюторов и монтажников, от обучающих презентаций и технических отчетов до тематических исследований и многого другого: посетите www. plasticpipe.org/BuidingConstruction для получения дополнительной информации.

Посмотреть весь эпизод «30 механических минут» ниже:
