Как установить глубинный насос в скважину самому: инструкция

Наличие скважины уже подразумевает установку насоса. Какой он будет погружной или поверхностный зависит от глубины скважины. Именно выбор насоса является самым первым шагом при установке. Погружной насос является самым популярным видом, т.к. именно он позволяется качественно доставлять воду с необходимым напором.

Выбирать лучше центробежные модели, т.к. при работе с вибрационными насосами есть вероятность обрушения грунта и обваливание скважины из-за их дополнительных вибраций.

Также выбор насоса будет зависеть оттого, какая производительность Вам нужна. Ведь если это жилой загородный дом, то напор воды Вам нужен постоянный, без перебоев.

Если же это просто дача, в которой Вы живете нечасто, то и мощность Вам подойдем меньшая. Чтобы скважинный насос служил Вам долго, обязательно используйте его согласно техническим данным, т.е. покупайте на ту глубину, при которой он будет эксплуатироваться.

Если качество грунта не отличается хорошими свойствами, то скважину лучше защитить при помощи бетонных колец, создав так называемый «коридор», который не допустит разрушения почвы. По диаметру насоса выбирается обсадная труба.

Также предусмотрите, как будет подсоединен насос к электрической сети. Кабель должен быть в спокойном состоянии, не растянутым.

Вода из насоса поднимается по трубам, чаще всего пластиковым.Т.к. именно пластик более долговечный: у него хороший срок службы, он не подвергается гниению и коррозии ему не страшны.

Помимо всего перечисленного, Вам понадобиться хомуты, при помощи которых будет закрепляться электрокабель по трубе, манометр, обратный и запорный клапан.

Прежде чем установить насос для постоянного использования, сначала прокачайте грязную воду из скважины при помощи дешевого насоса.

Монтаж глубинного насоса происходит прямо в скважине, тем самым не требует отдельного места.

Для начала необходимо собрать всю конструкцию, которая в последующем будет погружена в скважину.

К насосу подсоединяется: водоподающая труба, электрокабель, страховочный трос.

Установка насоса в скважину

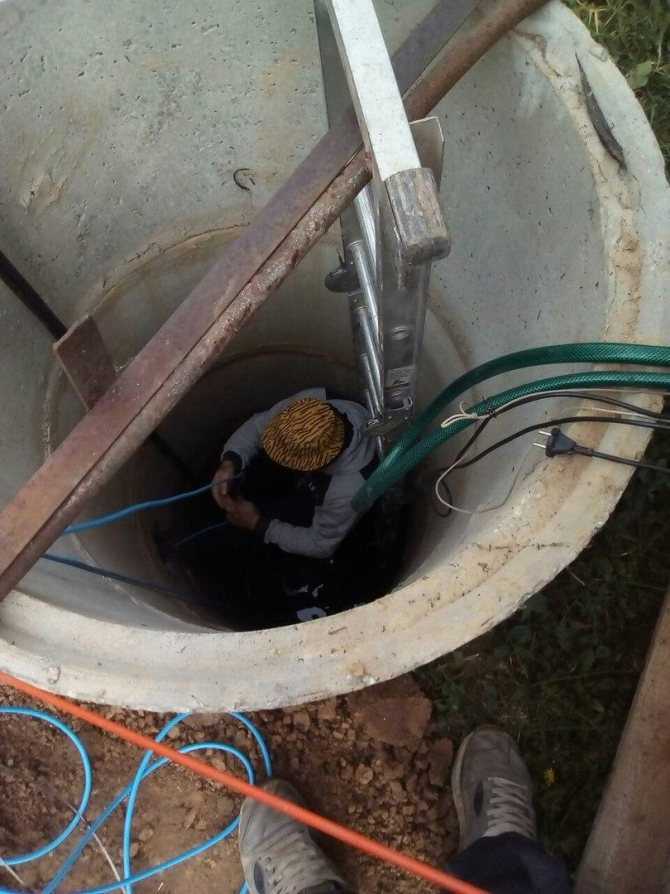

Когда конструкция собрана, начинается самое сложное – это монтаж в скважину. Прежде чем засунуть насос в обсадную трубу на него одевается защита, в виде кольца.

Опускать насос в скважину необходимо аккуратно и медленно. Так как насос весит достаточно много, эту работу необходимо выполнять нескольким людям.

Один отпускает страховочный трос, а остальные удерживают насос. Страховочный трос должен быть из нержавеющей стали, т.к. только данный металл сможет находиться долгое время в вое без появления коррозий.

Если вдруг при погружении насоса появилось какое-то препятствие, то, не совершая резких движений, попробуйте его обойти или вправо или влево.

Как правило, до начала погружения насоса проводится проверка скважины на наличие непредвиденных участков.

Насос крепится на той высоте, которая Вам необходима, при условии, что она совпадает с техническими возможностями оборудования. Плюс насос должен полностью находиться в воде, но не должен доставать дна скважины.

Самое удачно расстояние до дна составляет два метра. Без учета таких особенностей все это может привести к быстрой поломке насоса из-за попадания мельчайших частиц, а также работы вхолостую.

В конце необходимо убедиться, что именно трос держит насос, а не труба. После этого трос прикрепляется к кронштейну.

Водоподающую трубу соединяем с насосом с одной стороны, а другим концом подсоединяем с накопительным баком.

В последнюю очередь насос подключается к электрическому питанию. При этом необходимо использовать специальный электрический кабель.

Место соединения с силовым кабелем должно быть закрыто термоусадочной муфтой. Если в доме зафиксированы скачки питания, то нужно установить генератор напряжения. Иначе, частые скачки могут вывести из строя насос.

При монтаже глубинного насоса необходимо его испытать и установить сколько расходуется воды за одну единицу времени и сколько потребляется электрической энергии. Заводские характеристики, указанные в паспорте насоса не всегда соответствуют действительности.

Манометром определяется рабочее давление в водопроводе. После выявленных значений Вы сможете определить точку работы глубинного насоса.

Если Вы хотите произвести монтаж глубинного насоса своими руками, то в сети интернет находится большое количество видео роликов с примерами установки оборудования.

При неправильном монтаже возникает вероятность быстрой поломки скважинного насоса.

Одним из примеров, может быть насос, который находится не на своей рабочей глубине. Вместо 30 метров, его эксплуатировали на 50.

При таки параметрах такой насос не сможет поднимать воду, насос будет работать «впустую», без настроенного рабочего давления воды.

Ремонтные работы

При неполадках в работе насоса есть два варианта ремонт:

  • Вызов специалиста по ремонту оборудования. Данным способом необходимо воспользоваться тем, кто не разбирается в глубинных насосах. Ведь профессионал сможет посмотреть правильно ли настроена автоматика питания, а также определить другие проблемные зоны насоса.

Преимуществом вызова специалиста является гарантийное обязательство. Т.е. если после ремонта в течении какого-то времени насос снова выйдет из строя, Вы вправе обратиться в фирму, из которой приходил сотрудник, для повторного выполнения работы.

  • Ремонт своими силами, при наличии определенных знаний. Чем ниже глубина скважины, значит тем больше вес насоса. Поэтому при ремонте необходимо иметь помощников, которые помогут вытащить насос из глубины скважины.

Важно: перед началом ремонтных работ отключите электропитания насоса и отсоедините трубопровод. Также необходимо будет запастись инструментами.

Насос поднимается за счет страховочного троса. После того как насос поднят на поверхность необходимо определить в рабочем ли он состоянии находится. При необходимости заменяются детали, которые износились, производится замена.

Если же насос ремонту не подлежит, то придется  идти за покупкой нового глубинного насоса.





Установка насоса в скважину своими руками

Водоснабжение является обязательной составляющей комфортного проживания на земельном участке. Однако большая часть домов (особенно дач) лишена централизованной системы, что создает массу неприятностей жильцам. Для обеспечения элементарных водных потребностей (для гигиенических, питьевых, бытовых, технических и прочих целей) потребуется установка глубинного погружного насоса в скважину. Этот автономный источник позволит обеспечить полноценное снабжение водой, а также ее бесперебойную подачу.

Многие ошибочно полагают, что провести данные монтажные работы без привлечения профессионалов невозможно. На самом деле, эта задача кажется сложной и невыполнимой только на первый взгляд. При учете некоторых рекомендаций, использовании советов специалистов и знании базовых нюансов, можно выполнить качественную, безошибочную и быструю установку оборудования собственными силами.

Каким должен быть хороший насос

Выбор подходящей насосной установки является залогом успешного монтажа всего оборудования, поэтому к данному вопросу потребуется подойти с максимальной ответственностью. Погружной центробежный насос – наиболее подходящий выбор, так как вибрационные разновидности нередко вызывают в скважине колебания, приводящие к нарушению целостности почвы и обсадной трубы. Это особенно небезопасно для ям, смонтированных на песочной основе (они отличаются меньшей устойчивостью).

Не менее важным показателем служит мощность. Она должна соответствовать скважинной производительности. Помимо этого, необходимо учитывать глубину погружения (если установка рассчитана на 50 метров, то она может обеспечивать напор с 60-метровой глубины, но быстро придет в негодность). Еще одним фактором риска можно назвать качество бурения. Если вы доверите работу профессионалам, траншея будет выносливее и устойчивее (ей не страшно внешнее разрушающее действие). Если вы решились выполнять эту задачу своими силами или при помощи неопытных людей, то стоит взять не только центробежный насос, но и специальные скважинные модели. Они значительно лучше переживают нагрузку, возникающую вследствие перекачки воды, которая нередко содержит мусор и примеси.

Также стоит учитывать такой показатель как диаметр. Нужно, чтобы он соответствовал габаритам обсадной трубы. Для полноценного функционирования оборудования важно уделить время и особенностям электропитания. В этой ситуации можно одинаково применять одно- и трехфазные системные установки. Увеличение расстояния от трубы до насоса благоприятно сказывается на общем функционировании.

Необходимые материалы

Если насос застревает в осадочной трубе, то хозяину придется изрядно попотеть для исправления этой ситуации. Вытащить его возможно посредством отдельного троса. Если установка изначально оборудована полимерным шнуром, то важно удостовериться в его качестве и размерах. Иногда оптимальнее приобрести эту деталь отдельно.

Принято считать, что высококачественный трос или шнур обязан переносить нагрузку, в 5 раз превышающую массу зафиксированного на нем устройства. Нужно убедиться, что он нормально работает при повышенной влажности, так как его большая часть располагается в водной среде. Если аппарат подвешивается на незначительной глубине (не больше 10 м), то важно обеспечить дополнительную амортизацию. Для этого используется гибкая резина или медицинский жгут. Для электропитания потребуется электрический кабель, длина которого должна обеспечивать не натянутое положение.

Для настройки водной подачи понадобятся трубы из пластика или металла, диаметр которых составляет не менее 32 мм (при меньшем показателе будет наблюдаться слабый напор). Существует множество споров по поводу соединений труб из металла: некоторые высказываются против них, ссылаясь на меньшую надежность. Лучше всего отдавать предпочтение фланцам. Также болт должен располагаться сверху для предотвращения случайного попадания внутрь.

Кроме насосного аппарата, труб и шланга, важно приготовить эти инструменты:

  • Хомуты для крепежа кабеля.

  • Обратный клапан.

  • Манометр.

  • Запорный кран.

  • Крепежный узел из стали.

  • Электрокабель и прочее.

Перед крепежом трубы потребуется присоединить ниппельный переходник. Как правило, базовая комплектация современных моделей уже оснащена этим элементом. Если его нет, то нужно приобрести узел отдельно.

Как устанавливать поверхностный тип

Установка скважинного погружного насоса своими руками по схеме поможет избежать множества проблем, которые неизбежно возникают у работников (особенно непрофессиональных), в том числе и при поверхностном типе устройства. Оно редко применяется для водоснабжения такого вида, так как предназначено исключительно для гидротехнических оборудований с незначительной глубиной (максимум 8 м). Его монтаж возможен в несколько последовательных стадий:

  1. Установка конструкции в кессоне или отдельном отсеке.

  2. Фиксация шланга.

  3. Крепление обратного клапана (для предупреждения слива).

  4. Сборка сетчатого фильтра, останавливающего мусор и прочие элементы.

  5. Опускание шланга.

После окончания вышеперечисленных манипуляций можно попробовать запустить систему. Для монтажа этого типа часто привлекают адаптер, фиксирующийся к шлангу и насосу. Остальные установочные этапы проводятся идентично тому, что описано выше. Если в базовой комплектации есть эжектор, необходимо запастись двумя шлангами (всасывающий и напорный).

Установка

Перед тем, как приступить к этому процессу, осуществляется сборка. К помпе подсоединяется электрокабель и водопроводная разводка, крепится трос. Лишь завершив эти этапы, можно начинать погружение в траншею колодца до места залегания воды. Все дальнейшие действия должны выполняться с предельной точностью и осторожностью, а также с учетом установленной последовательности.

Шаг #1. Подготовка инструментов

Суть этой стадии заключается в крепеже на входном патрубке обратного клапана. Благодаря этому удается удерживать водный напор в пределах системы в случае отключения помпы. После этого монтируется фильтр, имеющий чашеобразную форму. Он используется для предупреждения проникновения внутрь мусора, способного привести к закупориванию просвета (в том числе и иловых остатков). Далее крепится труба или электрошланг. Его отдельные места соединяются посредством термоусадочных трубок. Стыки заделываются муфтой, что исключает течь. После выравнивания кабель устанавливается вдоль водопровода, а в проушины на помповом корпусе продевается шнур для дальнейшего перемещения в яму. Для лучшей фиксации троса используется специальный механизм, устраняющий его подвижность.

Установка глубинного погружного насоса в скважину своими руками на подготовительной стадии завершается закреплением всех деталей. Для этого рекомендуется приобрести хомуты и клипсы.

Определяем глубину

Для первоначального поиска воды лучше воспользоваться методами геофизического изучения, благодаря которым можно оценить расстояние водного залегания, ее объем и пригодность. Это:

  1. Вертикальное электрическое зондирование. Подразумевает под собой использование прибора, который измеряет показатель сопротивления заземления.

  2. Отображение волн при сейсмическом сдвиге. Этот способ сначала проводится около нужного участка и непосредственно на самой территории. Излучаемые волны доходят до водоносных пластов, которые отличаются от слоев из глины и песка, после чего визуализируются и обрабатываются.

  3. Исследование бурением. Характеризуется отличной эффективностью и, соответственно, завышенной стоимостью.

Шаг #2. Опускание насоса

Эта быстрая, но крайне важная манипуляция осуществляется в несколько последовательных стадий:

  1. Прикрытие корпуса конструкции специально оборудованным кольцом для защиты.

  2. Установка эластичной прокладки и тщательный крепеж оголовка.

  3. Медленное опускание аппарата через отверстие в трубу.

  4. Фиксация механизма, которая должна проводится немного ниже динамической водной границы.

  5. Крепеж троса на кронштейне.

Лучшей глубиной расположения установки является 1-2 метра от дна траншеи. Опускать ее ниже не рекомендуется (на подобной глубине значительно повышается риск заливания помпы).

Как нужно опускать

Монтаж скважинного насоса своими руками по схеме дает возможность добиться стабильной работы и обеспечивает всех жильцов дома полноценным водопроводом. С учетом заявленных сведений на выработку и глубины погружения осуществляется подбор оптимального скважинного агрегата и инструментов. При его сборе и установке принимают участие 2 или больше человека, которые поэтапно выполняют следующие действия:

  • Проверка комплектации и раскладывание всех элементов.

  • Сборка, которая начинается с обратного клапана. Он крепится на выходное отверстие помпы посредством переходного фитинга. Важно помнить про направление воды, которое показывает стрелка.

  • Обрезание трубного конца под прямым углом к оси, надевание муфты на шланг и его размещение в корпус фитинга, который вкручивается в клапан.

  • Соединение кабеля управления с двигателем и нанесение герметизирующего клея на участки входа проводов.

  • Вставление страховочного троса.

  • Подключение троса к шлангу в одну петлю посредством хомутов. Это позволит не допустить задевания колонны при погружении аппарата в траншею

  • Отрезание обсадной трубы до кессонного дна и установка оголовка.

  • Продевание шланга и троса.

  • При глубине бурения 5-7 м от здания процесс подключения становится гораздо быстрее и легче (не требуется установка кессона). Для предотвращения замерзания при низких температурах в магистральный шланг вставляется элемент для обогрева.

Шаг #3.

Вычисление точки насосной работы

Для технически верного монтажа понадобится соблюдение точностей технических данных при работе в стандартном режиме. С этой целью нужно определить водный расход за временную единицу. Закончив с замерами, эти сведения сравниваются с информацией, представленной в документе, приложенном в базовую комплектацию. При выявлении любых расхождений рекомендуется немного сдвинуть агрегатную задвижку. Благодаря дополнительному сопротивлению удается нормализовать параметры.

Схема установки скважинного насоса своими руками

Обязательным пунктом бесперебойного и стабильного функционирования системы является автоматический контроль. Конструкция состоит из следующих частей:

  • Гидроаккумулятор. Мембранный бак важен для удержания оптимального показателя давления, которое не должно выходить за пределы 3,5 атмосфер. Если гидробак полностью заполнен, расход воды составляет 3-4 часа. Важно ограничить частую активацию помпы, иначе возможно развитие гидроударов, которые могут разорвать трубные системы. Его корпус содержит резиновые отсеки для жидкости с напорным клапаном, а остальная часть представлена воздушным пространством, участвующим в создании давления. К баку присоединяется магистраль от погружного насоса (важна для перетекания в водяной отсек).

  • Шкаф с электронными и релейными механизмами управления и защиты конструкции, используемыми для контроля работы автономной станции. Помпа содержит маленькие блоки для управления насосной системой. При повышении нагрузки низкого уровня водоснабжения горизонта и нагревания двигателя посредством реле отключается оборудование. Высокоточные датчики находятся внутри трубы, что позволяет следить за изменением давления воды. Как только оно начинает падать, электронная система активирует аппарат, наполняя отсек жидкостью. Если нормализация не происходит, то нужно настроить реле.

Важные нюансы

Крепёж обратного клапана с трубопроводом осуществляется посредством латунного фитинга. Он должен быть оснащён забивной втулкой, наличие которой дает возможность не допустить сжатие труб, а также позволяет компенсировать чрезмерное напряжение, возникающее из-за компрессионного фитинга. Он, как и остальные фиксирующие детали, должен быть высококачественным, а также способным выдерживать большую нагрузку на растяжение. Если проигнорировать эти моменты, то труба может с легкостью выскочить. Для фиксации ее другого края с выходом на оголовке применяется идентичный фитинг, изготовленный из латуни.

На полках магазина можно найти электрический кабель, который предназначен для погружного насосного аппарата. Именно ему стоит отдать предпочтение. Категорически запрещено покупать низкокачественные материалы. Силовой кабель крепится благодаря пайке, а не скрутке. Муфтой можно скрыть места крепежа.

Пластиковые хомуты помогут закрепить кабель и трос. Они монтируются через 2-3 метра. Благодаря этому удается не допустить непреднамеренного запутывания во время опускания в шахту. Если они отсутствуют, запасным вариантом может стать изолента. Вне зависимости от кабельного сечения важно обеспечить соответствие производственным рекомендациям, которые прописаны в насосном паспорте. Насос подвешивается исключительно на трос, изготовленный из стальной нержавеющей основы. Остальные материалы подвержены коррозии и не смогут долго проработать в условиях постоянного контакта с водой.

Выводы

Внимательно изучив как правильно установить глубинный насос в скважину самому по схеме и видео, можно избежать самых распространенных ошибок. Следуя рекомендациям и инструкции, любой человек сможет выполнить монтаж насосной установки самостоятельно, без привлечения сторонних рук и, соответственно, лишних финансовых затрат. Достаточно часто неправильная установка становится причиной неприятных неисправностей в дальнейшем, которые делают невозможным полноценное функционирование установленного на участке водопровода. Чтобы избежать последствий некомпетентного монтажа, вы можете обратиться к квалифицированным специалистам компании «Вода Отечества». Они могут как проконсультировать вас по техническим вопросам, так и провести строительные работы самостоятельно.

Полезное видео по теме

Обеспечение земельного участка стабильным и бесперебойным потоком воды — это одна из главных задач, которая стоит перед владельцами дач и частных домов, где на временной или постоянной основе проживают люди. Сегодня существует несколько действенных способов ее решения, однако наиболее популярным и эффективным является крепление насоса в скважине. Для реализации этой идеи собственными руками не потребуется обладать профессиональными знаниями, навыками или оснащением. Достаточно внимательно изучить данную статью, которая ответит на основные и наиболее актуальные вопросы.

Как установить ручной насос для скважин: пошаговое руководство

Большинство насосов для скважин работают от электричества. Хотя это имеет несколько преимуществ с точки зрения эффективности и надежности, оно не компенсирует один огромный недостаток — у вас не будет воды в случае отключения электроэнергии.

Перебои в подаче электроэнергии случаются неожиданно и могут длиться часами, если не днями. Если это произойдет, и ваше водоснабжение полностью зависит от постоянного потока электроэнергии, вы останетесь без воды.

Поэтому домохозяйства устанавливают ручные насосы для пополнения запасов воды. Поскольку эти скважинные насосы работают вручную и не нуждаются в электричестве, на них не влияют перебои в работе.

Однако установка скважинного насоса может быть сложной и требует дополнительных затрат. Это отпугивает домовладельцев, потому что они не хотят нести дополнительные расходы в качестве меры предосторожности. Мы здесь, чтобы сказать вам, что вам не нужно платить компании за установку.

Процесс может показаться сложным, но он очень прост, если у вас есть верная информация. К концу этой статьи у вас будут все необходимые знания.

Как установить собственный ручной насос для глубинной скважины

Шаг 1: Подтвердите установку трубопровода скважины

Установка большинства скважинных насосов достаточно проста, чтобы домовладельцы могли выполнять ее самостоятельно, поскольку ручной насос можно установить рядом с погружным насосом.

Однако есть одно смягчающее обстоятельство, при котором мы советуем обратиться к профессионалу и попросить его выполнить установку.

Если ваша погружная выходная труба проходит через верхнюю часть крышки колодца, вы не сможете выполнить установку самостоятельно. Вам придется нанять кого-нибудь, чтобы поднять крышку колодца с насосом и трубами и заменить ее крышкой колодца ручного глубокого колодца.

После этого им нужно будет поместить насос в новый корпус и загерметизировать. Вы не можете сделать это сами. Однако после того, как они будут сделаны, вы можете взять на себя и установить ручной насос.

Есть еще несколько вещей, которые вы должны проверить, прежде чем начинать установку самостоятельно.

Во-первых, , вы должны уметь работать с электропроводкой и выполнять простые сантехнические работы. Эти навыки пригодятся вам при установке нового насоса.

Второй , убедитесь, что вы знаете, как отключить питание погружного насоса. Если вы давно не живете в этом районе, возможно, вы не знакомы с тем, как это работает. Или, если вы делитесь имуществом с кем-то еще, они могут включить его после того, как вы отключите его.

Третий , проверьте вес устанавливаемого скважинного насоса. Вы должны быть в состоянии поднять его легко. Если это слишком тяжело для вас, попросите друга или члена семьи помочь вам. Однако, если это невозможно, лучше доверить это профессиональной монтажной компании.

Шаг 2. Получите инструменты

После того, как вы подтвердите, что можете выполнить установку самостоятельно, вам необходимо получить некоторые инструменты.

Инструменты гарантируют, что вы будете готовы и оснащены для беспрепятственного выполнения установки. Очень важно иметь их все, так как каждый отвечает за конкретную задачу и не может быть заменен другим. Следующие инструменты рекомендуются для ручного глубоководного насоса Simple Pump, другие производители могут рекомендовать другие инструменты для работы.

Вот список всего, что вам понадобится:

  • 1 набор шестигранных ключей (1/4”, 3/16”, 5/32”)
  • 2 плоскогубца для блокировки канала (они должны быть достаточно большими, чтобы удерживать трубу диаметром 1,75 дюйма)
  • 2 ключа с тисками
  • Тефлоновая лента
  • Разбавленный раствор отбеливателя
  • Кусачки или инструменты для зачистки проводов (нужны только в том случае, если вы устанавливаете ручной глубинный насос рядом с погружным скважинным насосом)
  • Противозадирная смазка Permatex (подойдет небольшой тюбик)
  • Резьбовой фиксатор Loctite (средняя прочность)

Шаг 3.

Осмотрите колодец

Снимите крышку колодца и с помощью фонарика найдите препятствия. Это может включать запутанные или лишние провода.

Колодцы без погружной трубы через заглушку имеют безамбарный переходник. Этот компонент отвечает за подтягивание воды вверх. Вам нужно расчистить достаточно места, чтобы вы могли опустить трубу на ее глубину.

Шаг 4. Замена существующей крышки скважины

Если в вашей скважине уже есть электрический погружной насос, вам нужно будет заменить его новой крышкой скважины. Конкретный процесс зависит от типа используемой крышки.

Колпачок для безамбарного колодца

Крышки для безамбарного колодца очень легко заменить. Отсоедините три провода и по очереди прикоснитесь их оголенными концами к корпусу колодца. Затем прикрепите их к трубопроводу на несколько футов ниже.

После этого проведите проводку внутрь корпуса и наденьте на корпус колпачок колодца. Выровняйте его и выведите провода за пределы кожуха и пропустите их через нижнюю часть крышки колодца.

Закройте проводку и убедитесь, что она не мешает ручному насосу. Прикрепите силовые кабели и страховочный трос погружного насоса к трубе погружного насоса. Убедитесь, что ни один из них не спиралевидный и ровный на своей поверхности.

Когда вы закончите, снова подключите электрический ток и запустите существующую помпу, чтобы убедиться, что она работает правильно.

Механически обработанная крышка колодца

Механически обработанная крышка колодца используется, когда погружная труба проходит через крышку колодца. В таком случае мы рекомендуем обратиться к профессионалу для установки. Они будут иметь дело с крышкой колодца, а также.

Шаг 5. Установите цилиндр ручного насоса

Используйте разбавленный раствор отбеливателя для очистки всех труб и стержней, которые вы будете использовать. Важно убедиться, что они не загрязнят вашу воду. Затем соедините наружную резьбу на штоке поршня с внутренней резьбой на насосной штанге.

Вы можете дополнительно затянуть их с помощью Loctite.

Нанесите около 3 витков тефлоновой ленты на наружную резьбу, а затем сделайте отметку на расстоянии 5/8 дюйма от одного конца трубы. Подведите насосный шток, прикрепленный к штоку поршня, к охватываемому концу отводной трубы.

Затем вверните отводную трубку в цилиндр насоса и затяните ее. Когда вы закончите, вставьте цилиндр насоса и поместите предохранительный инструмент на головки трех болтов на крышке колодца. Поместите конец трубы с внутренней резьбой на предохранительный инструмент.

Добавьте все насосные станции и отводные трубы, сохраняя расстояние от 4 до 6 дюймов между вершинами каждой из них.

Прикрепите вторую насосную штангу к только что установленной штанге. При их соединении следует использовать швеллерные замки или тиски. Не прилагайте слишком много усилий, потому что вы можете сломать стержень.

После того, как вы закончите, установите вторую отводную трубу. Следуйте тому же методу, что и для первой трубы. Затем выгните его так, чтобы вы могли вставить его в охватываемый конец отводной трубы.

Поднимите отводную трубу и снимите предохранительный инструмент. Опустите трубу на несколько дюймов и прикрепите предохранительный инструмент к следующей отводной трубе.

Продолжите этот процесс для всех ответвлений.

Шаг 6. Продолжайте движение, пока не достигнете уровня грунтовых вод

Продолжайте присоединять трубы, пока не достигнете уровня грунтовых вод. В идеале вы должны знать общую глубину вашего колодца и статический уровень воды, чтобы убедиться, что вы правильно расположили насос.

Вы можете рассчитать, какое расстояние вам нужно пройти, подняв насосную штангу над землей. Перемещайте его вверх и вниз каждый раз, когда добавляете трубку. Вы почувствуете разницу в усилии, которое потребуется, чтобы поднять его, как только вы доберетесь до воды. Убедитесь, что вы расположили насос с достаточным запасом, чтобы учесть сезонные различия в вашем статическом уровне воды, в противном случае вам может потребоваться добавить дополнительные отводные трубы, если цилиндр насоса окажется выше вашего уровня воды, когда вам нужно его использовать.

Шаг 7: Установите головку насоса

Проверьте, не нужно ли отрегулировать насосную штангу. После того, как с этим разобрались, установите стояк.

Наденьте его на шток насоса и опустите. Затяните соответствующие стяжные болты и монтажные болты. Затем прикрепите рычаг и ручку в сборе.

Шаг 8. Накачивайте воду

Вам потребуется 7–10 раз накачать воду, чтобы она достигла напора насоса. Вода будет выходить из насоса, и у вас будет к ней доступ.

Со временем вам может потребоваться увеличить количество насосов, прежде чем вы получите воду, потому что уровень грунтовых вод понизится. Тем не менее, это не будет радикальным изменением, если вы не перекачаете.

Поздравляем! Ваш ручной насос для глубокого колодца настроен!

Часто задаваемые вопросы о ручных насосах для глубоких скважин

Q1. Ничего, если я буду качать свой ручной насос для глубоких скважин только изредка?

Если в вашей скважине высокая концентрация твердых частиц или минералов, они будут скапливаться на различных компонентах скважинного насоса. Таким образом, вы должны качать его в течение нескольких минут каждую неделю, чтобы предотвратить эти отложения.

Q2. Каково нормальное положение рукоятки насоса?

Нормальное положение — вертикальное. Ручка должна указывать на небо. Это положение предохраняет шток насоса от загрязнения.

Q3. Не замерзнет ли мой скважинный насос зимой?

Вода в вашем скважинном насосе, вероятно, не замерзнет, ​​поскольку в большинстве наших штатов температура не опускается ниже точки замерзания. Однако на всякий случай лучше сделать небольшое дренажное отверстие. Ознакомьтесь с нашей статьей о морозостойких скважинных насосах.

Q4. У вас есть видео, показывающее установку ручного насоса для глубокой скважины?

Да, посмотрите канал Simple Pump на YouTube, чтобы увидеть, как мы устанавливаем ручной насос для глубокой скважины.

Подведение итогов

Это все, что вам нужно знать об установке ручного скважинного насоса на своем участке. Процесс немного сложный, но с правильным руководством вы не справитесь.

Удачи в установке ручного насоса! После его завершения вы можете перестать беспокоиться о доступе к воде из скважины, когда она вам понадобится.

Установка нашего самого большого глубинного насоса на сегодняшний день

Компания Никерсон

Летом 2016 года компания Nickerson получила запрос от западной горнодобывающей компании на предоставление услуг по монтажу в полевых условиях. Нас попросили установить погружной скважинный насос мощностью 1500 л.с. с общей глубиной установки 3088 футов — наш самый глубокий скважинный насос на сегодняшний день. Компания Nickerson получила заказ на установку насоса и приступила к работе.

Эта установка была успешно завершена в срок и на 25% ниже первоначальной сметы. Начальник шахты поблагодарил команду компании Nickerson за «выдающуюся работу, выполненную хорошо и безопасно». Далее суперинтендант сказал: «Компания «Никерсон» снова продемонстрировала, что мы можем на вас рассчитывать. [Мы] благодарим вас за то, что вы помогли нам сэкономить значительную сумму на затратах на установку». В настоящее время группа обслуживания на местах компании Nickerson планирует установить почти дубликат этого насоса в июне 2017 года.

Материалы, использованные для установки глубинного насоса

Насос в сборе Schlumberger (щелкните, чтобы увеличить)

  • (2) Schlumberger, 750 л.
  • (2) Schlumberger, модель 66L, серия 738 Протекторы, верхнее и нижнее уплотнения
  • (1) Schlumberger, N1050-1, серия 950, (9) ступенчатый тандемный насос
  • (1) Schlumberger, N1050-1, серия 950, (12) ступенчатый тандемный насос
  • (3002 фута) 66 соединений, 7 дюймов, 23 фунта, J-55, API, 8 круглых, труба колонны насоса
  • (3100 футов) 1/0, 5 кВ, армированный, плоский кабель для погружного насоса
  • (3) 7-дюймовые обратные/спускные клапаны
  • (1) 7-дюймовая посадочная пластина
  • (1) датчик уровня воды

О компании «Шлюмберже»

«Шлюмберже» — крупная компания, занимающаяся нефтепромысловым оборудованием и услугами. Для этой работы использовалось оборудование Schlumberger, потому что параметры и спецификации этого насоса были очень сложными и специфичными. Компания «Шлюмберже» сыграла важную роль в достижении успеха в решении этой уникальной задачи.

Интересные факты об установке глубокой скважины

Труба насосной колонны, используемая для этого применения, изготовлена ​​из нефтепромыслового материала согласно спецификации API, подходящего по весу и глубине установки. Рекомендуемый API момент свинчивания для 7-дюймовых трубных муфт составляет 3130 фут/фунт. Правильный крутящий момент соединения имеет решающее значение и проверяется во время сборки каждого соединения в полевых условиях с помощью калиброванного измерителя крутящего момента, прикрепленного к гидравлическим ключам для обсадных труб.

Общая длина насосного агрегата в собранном виде, включая двигатели и устройства защиты, составляла 92,91 фута.

Общий сухой вес всех компонентов насоса, установленных в скважине, составлял почти 90 000 фунтов.
