Патрон для лампы электрический – как подключить, закрепить и отремонтировать

Электрический патрон – это установочное электротехническое изделие, служащее для разъемного подключения электрических лампочек и других искусственных источников света к электропроводке.

Электрический патрон является неотъемлемой частью любого светильника или люстры и зачастую выполняет задачу не только передачи электрического тока, а и держателя абажура, плафона, других предметов эстетики и устройств управления освещением.

Виды, маркировка и технические характеристики

электрических патронов

Все электрические патроны по принципу работы устроены одинаково и отличаются только габаритными размерами, материалом из которого они изготовлены и конструктивным исполнением.

На корпусе электрического патрона обычно нанесена маркировка, где указаны его технические характеристики. Если они не указаны, то можно узнать их из таблицы по присоединительным размерам цоколя лампы.

Таблица видов популярных электрических патронов

для подключения искусственных источников света к сети

Электрические патроны по способу подключения цоколей ламп выпускаются двух разновидностей: винтовые серии Е и штыревого типа серии G.

На электрические резьбовые патроны для ламп распространяется ГОСТ Р МЭК 60238-99, согласно которого патроны для сети 220 В выпускаются трех типов. Е14 – в быту именуемый миньон, Е27 и Е40 – для уличных светильников.

На штыревые патроны для ламп распространяется ГОСТ Р МЭК 60400-99, нормирующий технические требования на патроны типа: G4, G5.3, G6.35, G8, GR8, G10, GU10, G10q, GR10q, GX10q, GY10q, G13, G20, GX23, G24, GX24, GY24, G32, GX32, GY32, GX53, 2G7, 2G11, 2G13, Fa6, Fa8 и R17d, предназначенные для работы в сети 220 В. Стоит отметить, что в маркировке штыревых патронов число обозначает расстояние в патроне между контактными отверстиями для установки штырей ламп.

Как видите, согласно ГОСТ модельный ряд электрических патронов довольно широкий, поэтому в таблице перечислены только популярные виды, которые наиболее часто устанавливаются в люстры и светильники для освещения помещений и улицы.

В таблице максимальный ток нагрузки и мощность подключаемых ламп являются справочными и зависят от материала, из которого изготовлен патрон. Например, керамические патроны в отличие от пластмассовых, выдерживают больший ток и допускают подключение более мощных ламп.

Электрический патрон на три лампочки

В китайских люстрах встречаются нестандартные электрические патроны E27, предназначенного для вкручивания сразу двух, трех и более лампочек.

Патрон на три лампочки устроен, и подключается следующим образом. В контактирующих пластинах есть отверстия, и к ним можно подсоединить провода винтами с гайками М3, если есть под рукой паяльник, то можно провода к пластинам присоединить пайкой. Красной стрелкой указана пластина, к которой нужно подключать фазный провод. Нулевой провод подключается к месту направления синей стрелки. Пунктирной синей линией показано соединение между контактами. Эту перемычку можно и не делать, так как пластины будут соединены между собой через цоколь вкрученной лампочки, на фото зеленая линия. Но тогда, если правая лампочка не будет вкручена, то на левую лампочку тоже не будет поступать питающее напряжение.

Устройство и принцип работы электрического патрона

Рассмотрим устройство электрического патрона на примере широко распространенных патронов с резьбой Эдисона серии Е.

Патрон состоит из трех основных деталей. Наружного цилиндрического корпуса, в котором закреплена резьбовая гильза с резьбой Эдисона, донышка и керамического вкладыша. Для передачи тока от подходящих проводников на цоколь лампочки имеются 2 латунных контакта и крепежные планки с резьбой.

Перед Вами на фотографии патрон Е27, полностью разобранный на составные части.

На фото хорошо видно как прикасаются латунные контакты с цоколем лампочки. Справа фото демонстрирует, как передается ток при закреплении латунных контактов на керамическом вкладыше.

Фаза, для повышения эксплуатационной безопасности, должна приходить на центральный контакт цоколя лампочки. При таком подключении к минимуму сводится вероятность соприкосновения человека с фазой.

Электрические патроны серии G по принципу работы не отличаются от серии Е, но более простые по конструкции и отличаются по способу передачи электрического тока на выводы цоколя ламп.

Как подключить электрический патрон

Для подключения электрических патронов в светильнике или люстре к электропроводке, в зависимости от их конструктивного исполнения используются разъемные и не разъемные способы.

При разъемном способе провода электропроводки к патрону присоединяются с помощью винта с резьбой, клеммами или фиксаторами (безвинтовой способ).

К неразъемному способу относится присоединение с помощью пайки или способом запрессовки к контактам патрона проводов изготовителем, например как в патронах серии G4-G10. Из них просто выходит два изолированных проводника длиной около 10 см. Такие патроны к электропроводке обычно подключаются с помощью клеммных колодок, например Ваго.

Подключение электрического патрона с помощью винтов

Для того, чтобы в деталях освоить технологию подключения электрического патрона к проводам рассмотрим процесс сборки патрона с нуля. Этот навык пригодится и при ремонте электрических патронов.

К керамическому вкладышу прижимается латунная пластина центрального контакта. С помощью винта, закрученного в стальную пластину, расположенную на противоположной стороне вкладыша, контактная пластина фиксируется на вкладыше. Винт не только выполняет задачу крепления центрального контакта, во время работы патрона через него подается ток на центральный контакт. Затягивать винт нужно с достаточным усилием, так как он участвует в передаче тока от провода к цоколю лампы. Далее таким же образом крепится вторая латунная пластина. Центральный контакт подгибается до уровня боковых контактов.

Формируются в обязательном порядке колечки на проводниках. Продеваются через донышко проводники и прикручиваются к стальным пластинам. Если электрический патрон предназначен для подключения через стационарный выключатель, то фазный провод подключается к центральному контакту. Желательно проверить надежность прилегания центрального контакта. Для этого нужно приложить лампочку цоколем и убедиться, что при упоре цоколя в боковые контакты, центральный контакт прогибается не менее чем на пару миллиметров. Если прогиб меньше, то нужно контакт отогнуть немного вверх.

Осталось накрутить цилиндрический корпус на донышко и патрон готов к эксплуатации. Осталось подобрать подходящую лампочку. На сайте в научно популярной форме представлена статья «О лампах накаливания и люминесцентных светодиодных лампах и лентах», ознакомившись с которой Вы сможете легко ориентироваться в существующем разнообразии изделий светоизлучающей техники.

Подключение электрического патрона с резьбовыми клеммами

Более современными являются электрические патроны, провода к которым подключаются с помощью винтовых зажимов, напоминающие зажимы клеммных колодок. Такой вид подключения электрического патрона значительно ускоряет работу по его подключению к электропроводке при монтаже.

Пластмассовый корпус этих патронов монолитный, а контакты, подводящие электроэнергию к цоколю лампочки, закреплены в корпусе патрона заклепкой. Поэтому такой патрон ремонту не подлежит и в случае выхода его из строя подлежит замене целиком.

Электрические патроны с зажимными клеммами встречаются типоразмеров Е14 и Е27 и вполне подходят для замены традиционных разборных патронов, устройство которых описанных выше, при ремонте светильников и люстр.

Как вставить провода в безвинтовой электрический патрон

Последней новинкой в разновидности патронов Е14 и Е27, это патрон с безвинтовым подключением. На корпусе патрона имеются отверстия, обычно две пары. В них с небольшим усилием вставляются провода. Установленные внутри латунные пружинные контакты защемляют провода и надежно удерживают.

Контакты в отверстиях 1-2 и 3-4 попарно соединены (на фотографии соединение обозначено красными линиями). Это сделано для удобства подключения параллельно патронов в люстрах и светильниках с несколькими лампочками. На один из патронов подается питающее напряжение, а уже к нему с помощью перемычек подключается следующий патрон.

Так как современные энергосберегающие и светодиодные лампы потребляют мало электроэнергии, то количество соединенных таким способом патронов может достигать десяти и более. Подключать бесконтактные электрические патроны легко и быстро. Достаточно вставить освобожденный от изоляции на длину одного сантиметра провод в предусмотренное для этого отверстие.

Но тут есть особенность, которую нужно учесть. Провода при изготовлении люстр обычно используются многожильные, и надежно зафиксировать их в контактах электрического патрона, особенно если жилки провода тонкие, практически невозможно. Поэтому на заводах изготовителях люстр концы проводов, подключаемые к патрону, облуживаются. В результате многожильный провод на конце становиться одножильным. Залуженный конец провода легко вставляется в пружинный контакт патрона и надежно фиксируется.

На фотографии продемонстрирована последовательность подключения патрона к электропроводке. При замене патрона в люстре бывает невозможно подобраться к проводам пальцами руки, тогда выручает пинцет.

Но не всегда имеется под рукой паяльник, да и не у каждого он дома есть. В таком случае при подключении патрона можно обойтись без паяльника. Нужно перед заправкой провода в пружинный контакт патрона, вставить в отверстие металлический стержень, диаметром чуть больше диаметра провода, например, гвоздь или, как на фотографии, часовую отвертку. Тогда пружинящий контакт отойдет и в образовавшийся зазор провод легко войдет. После изъятия гвоздя пружинящий контакт надежно зажмет провод. Таким приемом, в случае необходимости, легко и вынуть провода из патрона.

После заправки провода в пружинящий контакт патрона, нужно обязательно за провод несильно потянуть, чтобы проверить надежность его фиксации.

Как вынуть провода из безвинтового электрического патрона

При ремонте светильников иногда требуется вынуть провод из самозажимных клемм патрона. Обычно провод удерживается пружинной клеммой крепко и простым вытягиванием не вынимается.

Вынуть провод можно только, если с небольшим усилием тянуть за него с одновременным возвратно поступательным вращением.

В случае, если есть возможность вставить в клемму, как показано на фотографии выше, гладкий стальной стержень диаметром чуть больше провода, например, сверло, гвоздь или отвёртку, то таким способом тоже можно вытащить провода.

Как подключить к электрическому патрону розетку

Иногда возникает потребность установить розетку, а до ближайшей распределительной коробки далеко. С таким случаем, я столкнулся, когда делал ремонт в ванной комнате. У зеркала нужно было установить дополнительный светильник и обеспечить возможность подключения электроприборов, например электробритвы.

В ванной комнате уже был установлен настенный светильник – шарик. Подсоединил к контактам в электрическом патроне параллельно еще два провода и подключил к ним параллельно розетку. Правда, когда выключен свет в ванной комнате, то розетка тоже обесточена, но в этом есть и положительная сторона. В случае протечки воды с верхнего этажа, не будет короткого замыкания, даже если в розетку попадет вода.

Устанавливать розетку в ванной или душевой комнате нужно на максимально возможном удалении от ванны или душа, чтобы исключить попадание брызг воды. Я установил стандартную розетку, служит более 17 лет без проблем. Хотя лучше установить герметичную, предназначенную для помещений с повышенной влажностью.

Еще раз мне приходилось подключаться к электрическому патрону розетки в туалетной комнате, когда устанавливал автоматический датчик включения света и дооснащал унитаз функцией биде.

В давние времена, когда оплата за электроэнергию бралась за количество лампочек и розеток в квартире, широко применялось устройство, прозванное в народе «жулик».

В электрический патрон ввинчивался переходной патрон, который вы видите на фотографии. С одной стороны на нем внешняя резьба как у лампочки, а с другой – внутренняя резьба, как у обыкновенного патрона. В этом жулике были вмонтированы две латунные трубки, как в розетке. Жулик позволял подключать к люстре любые электроприборы. Такой жулик можно сделать и самому из обыкновенного электрического патрона.

Способы крепления электрических патронов

в люстрах и светильниках

При замене или ремонте неисправных электрических патронов в люстрах и светильниках их приходится снимать. Для этого необходимо знать, как крепится патрон к основанию люстры.

Крепится патрон в люстрах и светильниках, как правило, за донышко. В отверстии ввода провода в патрон есть резьба. У Е14 – М10×1. У Е27 может быть одна из трех: М10×1, М13×1 или М16×1. Светильники бывают подвешены непосредственно на электропроводе и на металлической трубке любой длины и формы с резьбой на конце.

Крепление электрического патрона в светильнике

за токоподводящий провод

Крепление патрона за токоподводящий провод без его дополнительного закрепления не допустимо. В донышко вворачивается пластмассовая втулка с отверстием в центре для прохождения электропровода, в которой предусмотрен фиксирующий пластмассовый винт.

После подключения проводов к контактам патрона и его сборки, пластмассовым винтом зажимают провод. Часто втулкой еще закрепляют декоративные элементы светильников и детали для крепления плафона. Таким образом, обеспечивается надежность подключения электрического патрона, подвески светильника и крепление плафона. Фото отчет о том, как я крепил патрон за токоподводящий провод при изготовлении бра для прихожей. Провод применяется специальный с повышенной механической прочностью.

Крепление электрического патрона в люстре на трубке

Крепление электрического патрона на металлической трубке самое распространенное, так как позволяет подвешивать тяжелые плафоны и дает простор дизайнерской фантазии. На трубку часто навинчивает дополнительные гайки и с помощью них, непосредственно на трубке крепят любую арматуру люстр, декоративные колпаки, сами плафоны. Всю нагрузку уже несет не электрический патрон, а металлическая трубка. Провод для подключения патрона пропускается внутри трубки.

Есть электрические патроны, у которых на наружной части цилиндрического корпуса есть резьба, на которую можно накрутить абажурное кольцо и с помощью него закрепить плафон или другой элемент дизайна и направления светового потока.

Крепление электрического патрона втулкой

В настольных лампах и настенных светильниках электрические патроны часто закрепляются металлическими или пластмассовыми трубчатыми втулками к деталям из листового материала. Такой способ крепления расширяет возможности конструкторов светильников, так как достаточно просверлить в любом месте детали, сделанной из листового материала отверстие и закрепить патрон втулкой.

Неоднократно приходилось ремонтировать светильники с таким креплением электрического патрона втулками из пластмассы по причине ее деформации. От нагрева лампочкой накаливания, пластмасса деформировалась, и электрический патрон начинал болтаться.

Заменял расплавленную втулку металлической. Брал от переменного резистора типа СП1, СП3. У них крепежная резьба М12×1. Обращаю внимание, что резьба может быть и другой. Дело в том, что присоединительная резьба патронов Е27 не нормирована, и каждый изготовитель патрона делал резьбу по своему усмотрению. Если надумаете использовать втулку от резистора, то прежде, чем ломать резистор, обязательно проверьте, подходит ли резьба к патрону. Резистор полностью разбирается и из пластмассового основания извлекается втулка.

Крепление электрического патрона в люстре

с безвинтовыми контактными зажимами

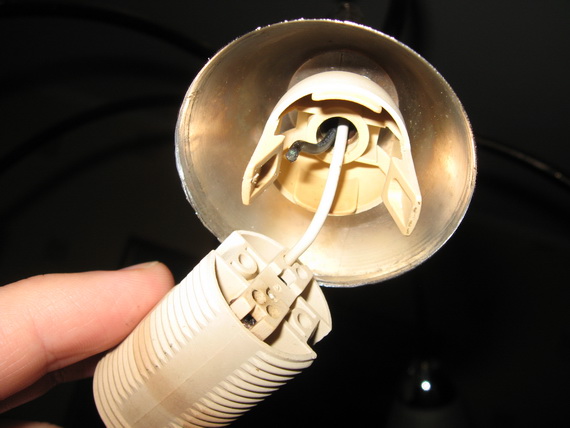

Крепление электрического патрона с безвинтовыми контактными зажимами несколько отличается от крепления традиционного по причине того, что соединение корпуса с донышком осуществляется с помощью двух защелок, а не резьбы.

Сначала на трубку с резьбой в люстре накручивается донышко, затем в патрон заправляются провода и в завершение цилиндрический корпус защелкивается в донышко. На фотографии защелки у донышка отломаны, с такой неисправностью люстра попала мне в ремонт. Такой патрон можно отремонтировать, технология ремонта описана в статье ниже.

Поэтому если Вам придется менять такой патрон в люстре, то для того, чтобы не испортить провода, сначала отведите с помощью отвертки в стороны защелки, тем самым освободив корпус от донышка.

На этой фотографии изображен патрон с безвинтовыми контактными зажимами, установленный при ремонте люстры взамен патрона, вышедшего из строя. В данной люстре патрон выполняет и крепежную функцию, фиксирует декоративную металлическую чашку, к которой в собранной люстре прилегает стеклянный плафон.

Ремонт электрических патронов

Электрические патроны серии Е можно успешно ремонтировать, так как есть возможность их разобрать. В патронах серии G части соединены с помощью заклепок и в случае поломки их приходится заменять новыми.

Ремонт разборного электрического патрона Е27

Если в светильнике начали часто перегорать лампочки или лампочки начинают при работе менять яркость свечения, то одной из причин, помимо плохого контакта в выключателе или распределительной коробке, является плохой контакт в электрическом патроне. Иногда при этом патрон при включении светильника, начинает издавать специфический жужжащий звук, в дополнение от патрона может плохо пахнуть гарью. Проверить это не сложно. Достаточно выкрутить лампочку и заглянуть в патрон. Если контакты почернели, значит нужно их зачистить. Причиной почернения может быть и плохой контакт в месте подсоединения патрона к проводам.

Для качественного ремонта электрического патрона нужно его полностью разобрать, проверить надежность подсоединения проводов и зачистить до блеска латунные контакты. Иногда их требуется немного подогнуть в сторону контакта с цоколем лампы.

Иногда при попытке выкрутить лампочку ее колба отклеивается от цоколя. В таком случае нужно попытаться вывернуть оставшийся в патроне цоколь, открутив цилиндрический корпус электрического патрона, удерживая его за донышко. Если корпус открутить не получается, то можно попробовать ухватить цоколь лампочки за край плоскогубцами и таким образом вывернуть.

Ремонт разборного электрического патрона Е14

Пришлось ремонтировать люстру из пяти рожков, в которой светились только две лампочки. Люстра была старая, советского производства с разборными патронами Е14 с винтовым креплением проводов.

Люстра эксплуатировалась много лет с лампочками накаливания и в результате от высокой температуры и ослабления проводов они местах зажима винтами окислились и обгорели.

Винты прикипели в резьбе и отвинтить их с помощью отвертки не получилось. Пришлось воспользоваться плоскогубцами и в результате в одном из патронов отломалась крепежная часть для фиксации провода от боковых контактов патрона. Под рукой не оказалось подобного патрона для замены и пришлось придумывать как его отремонтировать.

Для этого крепежную часть контакта был завинчен винт до упора и вставлен кусок медной проволоки, предварительно покрытый оловянно-свинцовым припоем, как показано на фотографии.

Далее обе детали были установлены обратно в корпус патрона и смазаны флюсом ФИМ.

После сборки место установки медной проволоки было залито с помощью паяльника большой каплей припоя. Электрический патрон после ремонта стал даже надежнее, чем был до этого.

Для профилактики были проверены все пять патронов и зачищены контакты с помощью наждачной бумаги. Провода были освобождены, подгоревшие концы откусаны, снята изоляция и залужены припоем. Но попался один электрический патрон, в котором при откручивании винтов у них сорвались головки.

Отремонтировал патрон с помощью пайки, припаяв токоподводящие проводники к месту облома винтов. Теперь качество соединения будет сохраняться многие годы.

После такого технического обслуживания и ремонта люстра прослужит еще не один десяток лет, тем более, что в патроны теперь вкрутили светодиодные филаментные лампочки.

Ремонт электрического патрона

с безвинтовыми контактными зажимами

При ремонте квартиры соседке пришлось снять люстру с потолка. Кода она, откручивала накидные гайки с электрических патронов с безвинтовыми контактными зажимами, чтобы снять плафоны, то все цилиндрические части патронов отсоединились от донышек и повисли на проводах. Люстра провисела всего шесть лет с лампочками накаливания. Стало очевидно, что в результате теплового воздействия пластмасса стала хрупкой, и защелки отломались. Решил электрические патроны отремонтировать.

Сначала спилил остатки защелок до уровня площадок в цилиндрическом основании электрического патрона. На фотографии слева обломанная защелка, а справа – подогнанная в требуемый размер.

Новые защелки были сделаны из листовой латуни толщиной 0,5 мм. Отрезанная полоска латуни шириной, равной ширине отломавшейся защелки, была согнута по форме, как на фотографии. Защелку можно сделать из любого листового металла, например, железа или алюминия.

Загнутой стороной полоска была заведена в донышко патрона со стороны закругленной части. После этого прямой участок полоски был загнут вокруг оставшегося держателя обломившейся защелки, как показано на фотографии.

После установки самодельных защелок донышко патрона было накручено на декоративную трубку в люстре.

После подключения электро поводов к цилиндрической части патрона, она была с помощью новых защелок закреплена на донышке. Изготовленные своими руками защелки отлично выполняли задачу, крепко удерживая цилиндрическую часть патрона. Теперь защелка никогда не отломается.

Установка патрона для лампочки: схема подсоединения к проводам

Главная » Компоненты

На чтение 12 мин Просмотров 2.2к. Опубликовано 21.02.2021
Обновлено 21.02.2021

Содержание

1. Виды и маркировка патронов
2. Как подключить электрический патрон
3. Как подключить к патрону розетку
4. Способы крепления электрических патронов в люстрах и светильниках
5. Как подключать карболитовые патроны старого образца
6. Распространенные ошибки

Подключить патрон к проводам нетрудно, если знать особенности конструкции и следовать несложной инструкции. Встречается несколько основных видов изделий, поэтому крепления могут различаться. Но разобраться в этом не составит труда, если изучить устройство патронов и понять все нюансы монтажа.

Виды и маркировка патронов

Все разновидности, используемые сейчас, можно разделить на две группы – винтовые и штырьковые. Первый вариант предполагает вкручивание лампочки по резьбе Эдисона, второй – защелкивание специальных штырьков в посадочное место. Требования к качеству и рабочим характеристикам прописаны в ГОСТ.

Винтовые патроны маркируются буквой «Е», цифра обозначает диаметр резьбовой части. Чаще всего используется одна из трех разновидностей:

1. Е14, в народе ее называют «Миньон». Узкий цоколь, рассчитанный под лампы небольшой мощности, применяется в большинстве новых люстр. Идеально подходит для светодиодных источников света и ламп накала мощностью до 60 Вт. Ограничение по мощности лампы обычно составляет 440 Вт при силе тока не более 2 А.

   Керамический патрон Е14.

2. Е27. Самый распространенный на сегодня вариант, который ранее ставился во все виды светильников. Рассчитан на стандартные лампы накаливания, можно ставить любые другие варианты с соответствующим размером цоколя. Максимальная мощность лампочек для этого типа составляет 880 Вт при, сила тока – не выше 4 А.

   Патроны Е27 распространены больше всего.

3. Е40. Изготавливаются только из керамики, предназначены для уличного освещения и могут использоваться с лампами мощностью до 3500 Вт и силой тока до 16 А.

Штырьковые или штыревые патроны отличаются тем, что в них лампы не вкручиваются, а вставляются в основание и фиксируются за счет выступающих контактов. Их маркируют буквой «G», цифра обозначает расстояние между контактными элементами. Основные разновидности:

1. G4, G5.3, G6.35, G8 и G10 имеют абсолютно одинаковую конструкцию и различаются только расстоянием между контактами. Подходят для компактных галогенных и светодиодных лампочек, используются в люстрах и точечных светильниках. Рассчитаны на источники света мощностью до 60 Вт и током нагрузки не выше 5 А.

   Разновидности штырьковых цоколей типа G.

2. G9. Рассчитан на источники света с плоскими контактами.
3. GU10. Отличается тем, что после вставки контактов они немного проворачиваются и тем самым фиксируются в посадочном месте.

   Патрон GU10 в светильнике.

4. GX53. Плоский патрон, рассчитанный на монтаж в натяжных потолках и подвесных конструкциях. Позволяет сэкономить место, если оно ограничено.

   Плоский патрон GX53 отличается от традиционных.

Как подключить электрический патрон

Подключение патрона для лампочки зависит от типа крепления. Есть несколько видов, у каждого есть свои особенности:

1. Подключение с использованием винтов. В этом случае с одной стороны крепятся центральный и боковой контакты, с обратной присоединяется провод. Для этого его концы защищаются на несколько сантиметров и из них делаются петельки по размеру используемых винтов. Они ставятся на посадочные места и прижимаются крепежом так, чтобы обеспечить надежную фиксацию и исключить ослабление винтового зажима со временем.

   Винтовой зажим прост и надежен.

2. Присоединение проводов за счет резьбовых клемм. Этот тип отличает то, что крепление уже встроено в корпус патрона. Нужно отвернуть винты, чтобы открыть отверстие. В него вставляется конец провода, который предварительно зачищается на нужное расстояние. При креплении надо следить, чтобы провод располагался точно под винтом и надежно прижался в посадочном отверстии. Зажимать следует до упора, чтобы обеспечить хороший контакт.

   Вид патрона с резьбовыми клеммами.

3. Подключение в безвинтовом патроне отличается от предыдущих. В нем есть две пары прорезей, внутри которых расположены подпружиненные латунные зажимы. Парное расположение нужно в люстрах с несколькими патронами, так как напряжение подается в один. Остальные последовательно соединяются за счет небольших перемычек. Если провода многожильные, вставить их сложно, лучше всего зачистить конец длиной примерно 10 мм. Затем производится их облуживание паяльником, тогда вставить провод не составит труда.

   Самозажимное подсоединение.

Если нужно снять старый патрон и подсоединить новый, могут возникнуть проблемы с извлечением провода из безвинтового зажима. Если есть возможность вставить отвертку или другой тонкий элемент, стоит делать именно так. Когда ничего подходящего под рукой нет, надо хорошо взяться за провод рядом с креплением и с умеренным усилием потянуть на себя, одновременно покачивая его из стороны в сторону.

Читайте также

Инструкция по замене лампочки

Как подключить к патрону розетку

Если по каким-то причинам нужно запитаться от светильника и поставить розетку (например, при ремонте), это важно сделать правильно. Для этого патрон разбирается и к контактам присоединяются дополнительные провода. Фаза в патроне лампы не должна соприкасаться с нулем, поэтому место подключения для надежности лучше замотать изоляционной лентой.

Это решение можно использовать только как временное. Не стоит подключать к такой розетке оборудование, потребляющее много энергии, так как это приведет к перегреву патрона и его деформации.

Способы крепления электрических патронов в люстрах и светильниках

Чаще всего приходится подключать узлы, которые расположены в осветительном оборудовании. Это накладывает определенные требования в зависимости от варианта крепления и конструкции осветительного прибора. Чаще всего применяют такие способы:

1. Крепление патрона в светильнике за токопроводящий провод не допускается, так как нельзя, чтобы нагрузка приходилась на этот элемент. Исключение составляет использование кабеля в усиленной изоляции, рассчитанной под определенные нагрузки. Но все равно, вешать массивные люстры таким методом не стоит. Подключение патрона для лампочки производится в стандартном порядке. Провод протягивается через отверстие в задней части и фиксируется в неподвижном положении специальным винтом, расположенным сбоку. Его нужно закручивать так, чтобы закрепить провод, но при этом не деформировать его.
2. Установка подключения патрона в люстрах с несущим элементом в виде трубки намного проще. Тут нагрузка приходится на трубчатый элемент, внутри которого протягивается провод, что делает конструкцию намного аккуратнее. Кабель вытаскивается с небольшим запасом и присоединяется к патрону как обычно. В верхней части он подключается к питающей сети через колодку, место соединения закрывает декоративный колпак.
3. Установка патрона для лампочки за счет втулки используется как в люстрах, так и в настенных светильниках, а также настольных лампах. Для этого в верхней части есть резьбовой элемент, который вставляется в отверстие и сверху фиксируется гайкой соответствующего размера. Лучше всего, если крепление металлическое, пластиковые со временем расшатываются и отремонтировать их не получится. Поможет только замена целиком, так как подобные детали отдельно не продаются.
4. Крепление вариантов с безвинтовыми зажимами еще проще. Это современное решение, появившееся недавно, оно все чаще встречается в люстрах. В этом случае вначале нужно закрутить на резьбу нижнюю часть элемента, через которую пропускается провод, обычно двухжильный. Потом он подключается к контактам и верхняя часть аккуратно совмещается с фиксаторами и защелкивается до упора. Такая система надежно держит элемент без дополнительного крепежа.

Так выглядит безвинтовое крепление плафона.

Как подключать карболитовые патроны старого образца

Это самый распространенный вариант. Патрон напоминает пластик и состоит из донышка с отверстием под кабель, корпуса с резьбой и керамического вкладыша для подключения. Чтобы правильно провести работу, надо помнить простые советы:

1. Выясняется какая жила фаза, а какая ноль. Это важно для безопасного использования ламп, проверить можно с помощью индикаторной отвертки. Фазу всегда подключают к центральному креплению, это обусловлено соображениями безопасности. Ноль идет на боковой контакт. Главное – зафиксировать концы кабеля надежно и исключить соприкосновение оголенных частей.

   Важно не перепутать фазу и нулевой провод при подключении.

2. Если для подключения использован трехжильный провод, важно правильно расположить заземление. Чаще всего на корпусе люстры есть место для его крепления, обозначенное соответствующим значком. Так как оно расположено в стороне, длина заземляющей жилы должна быть намного больше. Если нет никакого крепежного элемента, конец присоединяется к любому месту корпуса. В некоторых керамических патронах есть место и для третьего провода, это упрощает работу.

   Желто-зеленый провод (PE) это заземление.

3. Чтобы надежно закрепить многожильный провод, нужно подготовить его. Для этого снимается изоляция с концов и формируются петельки подходящего размера. Чтобы они сохраняли целостность и не деформировались, следует обработать их паяльником и скрепить жилы. Это обеспечит хороший контакт и сохранит соединение даже при многократном снятии патрона.

По такой схеме подключаются все разборные варианты, конструкция обычно не отличается.

Распространенные ошибки

Есть несколько основных ошибок, которые допускают те, у кого мало опыта в подключении патронов:

1. Монтаж люстр до установки патронов. Гораздо удобнее сделать работу на столе и только потом повесить оборудование.
2. Крепление контактов многожильных проводов без их лужения. Этот вариант не отличается надежностью и со временем контакт неизбежно ухудшается.
3. Подключение фазы к боковому контакту. Это не только плохо влияет на работу лампы, но и создает опасность для человека при ее замене.
4. Часто из вида упускают винты, которые прижимают контактные пластины в верхней части керамического вкладыша. Если их хорошо не зажать, контакт будет плохим, что приведет к постоянному перегреву патрона при работе.

   Нельзя вставлять разные провода в отверстия, расположенные рядом.

5. Вставка проводов нуля и фазы в параллельные гнезда самозажимного патрона. Это приводит к короткому замыканию при включении.
6. Замена узла из-за плохо прижатого центрального контакта. Часто этот элемент подгибается и не прижимается к цоколю. Но если его аккуратно выгнуть, неисправность можно устранить без установки новой детали.

Подключить патрон лампочки к проводам несложно, так как вариантов присоединения немного и все они просты. Главное – соблюдать нормы безопасности и исключить замыкание разнополярных проводов.

Оцените автора

( Пока оценок нет )

База знаний Canon —

Описание

Узнайте, как заменить чернильный картридж в PIXMA TR4720.

Решение

Замена картриджа FINE

При возникновении предупреждений об оставшихся чернилах или ошибок на ЖК-дисплее появляется сообщение об ошибке, информирующее вас об ошибке.

 Если принтер находится в состоянии ошибки, вы не сможете печатать или сканировать.

 В следующем видео показан процесс, подробно описанный ниже.

Процедура замены

При необходимости замены чернильного картриджа выполните приведенную ниже процедуру.

 Не прикасайтесь к электрическим контактам (A) или соплу печатающей головки (B) на чернильном картридже. Принтер может печатать неправильно, если вы прикоснетесь к ним.

 Если вы удалили чернильный картридж, немедленно замените его. Не оставляйте принтер со снятым чернильным картриджем.

 Используйте новый чернильный картридж для замены. Установка использованного чернильного картриджа может привести к засорению сопел. Кроме того, если вы используете такой чернильный картридж, принтер не сможет сообщить вам, когда следует правильно заменить чернильный картридж.

 Для Windows: если в чернильном картридже заканчиваются чернила, вы можете печатать либо с цветным, либо с черным картриджем, в зависимости от того, в каком черниле остались чернила, только на некоторое время.​

 Цветные чернила могут расходоваться даже при печати черно-белого -белый документ или если указана черно-белая печать.

Как цветные, так и черные чернила также расходуются при стандартной очистке и глубокой очистке печатающей головки, которые могут быть необходимы для поддержания производительности принтера. Когда чернила закончатся, немедленно замените чернильный картридж новым.

1. Убедитесь, что принтер включен.

2. Осторожно откройте переднюю крышку (С).

3. Откройте выходной лоток для бумаги (D).

4. Откройте крышку выхода бумаги (E).

   Держатель чернильного картриджа (F) перемещается в положение замены.

    Не останавливайте держатель чернильного картриджа и не перемещайте его с силой. Не прикасайтесь к держателю чернильного картриджа, пока он полностью не остановится.

    Не прикасайтесь к металлическим или другим частям внутри принтера.

5. Извлеките пустой чернильный картридж.

   1. Нажмите на рычаг блокировки чернильного картриджа (G) пустого чернильного картриджа до щелчка.

   2. Извлеките чернильный картридж (H).

6. Извлеките новый чернильный картридж из упаковки и осторожно снимите защитную ленту (I).

    Не прикасайтесь к электрическим контактам или соплу печатающей головки на чернильном картридже. Принтер может печатать неправильно, если вы прикоснетесь к ним.

7. Установите чернильный картридж.

   1. Вставьте новый чернильный картридж прямо в держатель чернильного картриджа до упора, пока он не коснется задней части.

      Картридж с цветными чернилами должен быть установлен в левый слот, а картридж с черными чернилами — в правый слот.

       Осторожно вставьте чернильный картридж, чтобы он не задел электрические контакты на держателе чернильного картриджа.

   2. Поднимите рычаг фиксатора чернильного картриджа до щелчка.

      Чернильный картридж будет заблокирован.

    Проверьте правильность установки чернильного картриджа.

8. Закройте выходной лоток для бумаги.

    Если печатающая головка не выровнена, на что указывают смещенные печатные разлинованные линии или аналогичные признаки, отрегулируйте положение печатающей головки .

Если проблема с вашим продуктом не была решена после выполнения описанных выше действий или вам требуется дополнительная помощь, создайте или войдите в свою учетную запись Canon , чтобы просмотреть варианты технической поддержки.

Или, если вам все еще нужна помощь, посетите наше сообщество Canon, нажав кнопку ниже, чтобы получить ответы:

Код статьи: ART180252

|

Дата публикации: 21. 08.2021

|

Дата последнего обновления: 21.08.2021

Как установить чернильные картриджи на принтеры HP и Canon?

Максимум пользователей не знают, как установить картриджи на принтеры HP и Canon? Здесь мы рассмотрели темы по установке чернильных картриджей с пошаговыми инструкциями на принтере. Многие принтеры имеют одинаковый процесс установки нового картриджа. Теперь обсудим процесс установки нового картриджа

В настоящее время некоторые принтеры hp Deskjet и аналогичные модели принтеров поставляются с верхними крышками, которые работают как сканеры. Прочтите ниже упоминается важный шаг для установки картриджа с чернилами в принтер Hp

Шаг 1: Включите принтер

Убедитесь, что кнопка питания вашего принтера hp включена. Также проверьте правильность соединения вилки питания принтера с электрической розеткой и рабочие условия.

Шаг 2. Откройте дверцу доступа к чернильным картриджам

• Осторожно откройте крышку принтера вверх.
• Автоматически переместите картридж к центру принтера.
• Подождите некоторое время, чтобы остановить движущийся картридж.

Шаг 3. Извлеките старый и пустой чернильный картридж

• Нажмите на пустой чернильный картридж и извлеките его.
• Вытащите пустой картридж из слотов принтера и установите этот слот, утилизируя, перерабатывая и заправляя чернильные картриджи.
• В принтере Hp предусмотрена индивидуальная функция установки и замены с каждым цветом Картридж

Шаг 4. Подготовка к установке нового чернильного картриджа HP

• Извлеките новый чернильный картридж HP из упаковки
• Максимальное количество новых чернильных картриджей будет иметь синий верх и черный цвет.
• В некоторых случаях мы видим, что трехцветный картридж имеет синюю верхнюю часть, а черный картридж — черную.
• Аккуратно снимите пластиковую пленку и уплотнители с чернильного картриджа.
• Не прикасайтесь к соплам и окрашенным медью областям. Это сделано, чтобы избежать проблем с принтером hp с забитыми чернилами в картриджах.

Шаг 5: Вставьте новый картридж

• После этого положите новый картридж Hp со стороны сопла
• Аккуратно вставьте и вставьте картридж в свободное гнездо
• Здесь вы всегда можете помнить, поместите трехцветный картридж в принтер HP в левый слот, а картридж с черными чернилами — в правый.
• Повторите эти шаги для установки картриджа в другие модели принтеров HP.

Шаг 6. Закройте дверцу картриджа HP

• опустите верхнюю крышку обеими легкими руками
• Картридж HP автоматически скользнул обратно в исходное положение после закрытия дверцы и завершите установку с помощью сменного картриджа процесс.

Подробнее: Как решить код ошибки принтера Canon U043?

Как установить картридж с чернилами в принтер Canon?

В принтере Canon используйте Картридж FINE , такой как Canon Pixma MG2990 и относящийся к другим моделям серии Pixma. В котором лоток для чернил находится непосредственно над выходным лотком. Если вы можете использовать выходной лоток, вам потребуется открыть переднюю верхнюю крышку выходной бумаги и выходной лоток для бумаги.

Шаг 1: Включите принтер Canon

• Во-первых, вы можете подключить блок питания принтера с помощью подходящего шнура питания к основным электрическим розеткам.
• Убедитесь, что кнопка питания принтера включена

Шаг 2. Откройте лоток для чернил принтера

• Вытяните крышку выхода бумаги и снимите выходной лоток. Если в лотке есть бумага, удалите ее.
• После этого держатель картриджа переместится и сменит положение. Подождите некоторое время, пока держатель чернильного картриджа не остановится.
• Если вы используете Canon Pixma или Canon TS3122 с чернильным картриджем FINE , и в этом случае держатель чернильного картриджа переместится в сторону крышки головки.

Шаг 3. Извлеките старый и пустой чернильный картридж

• Нажмите на опорожняющий картридж, и он выскочит
• Вытащите пустой чернильный картридж и отложите в сторону, переработав и заправив.

Шаг 4. Подготовка нового чернильного картриджа Canon для установки

• Извлеките чернильный картридж Canon из новой упаковки и удалите защитную ленту патрон как черный, так и трехцветный с одной штукой. Но другие принтеры, такие как Canon Pixma Pro 100, используют много чернильных картриджей. Снимите пластиковую защитную крышку всех чернильных картриджей Canon с чернильного сопла принтера.
• Не прикасайтесь к медным цветным областям или чернильным соплам. Если вы соприкасаетесь с соплом, вы столкнетесь с такими проблемами, как засорение чернил и проблемы с высыханием.
