Предохранительные клапаны для компрессоров









Безопасность эксплуатации любой компрессорной станции сопряжена с регулировкой давления воздуха, а также масла, если речь идет о маслонаполненных моделях, с целью недопущения превышения давления над показателем допустимой верхней границы. Это обусловлено опасностью взрыва оборудования, ресивера, а также пневмомагистрали в местах, где на высокое давление пневмопотока не рассчитана конструкция соответствующего узла.



Для недопущения такой ситуации в конструкции компрессора, а также в разных местах пневмосистемы предусмотрены точки разгрузки – предохранительные клапаны, которые срабатывают в случае недопустимого превышения давления сжатого воздуха или масла над нормативным показателем. Неисправность предохранительного клапана может привести к серьезным аварийным ситуациям, поэтому такая деталь должна быть в резерве для замены износившегося аналога.



Особенности функционирования

В конструкции компрессоров винтового типа предохранительный клапан играет важную роль, так как предотвращает разрыв винтового блока, а также трубок, по которым проходит сжатый воздух. Также устанавливается предохранительный клапан и в систему циркуляции масла.



Устройство предусматривает возможность сброса воздуха или масла, если их давление превышает допустимый показатель. Что происходит при этом? Открывается отверстие для выхода масла или воздуха, что обусловливает резкое снижение давления в системе циркуляции масла или сжатого воздуха.



Резкое повышение давления сжатого воздуха сопряжено с внеплановым снижением разбора энергоносителя. То есть, при выходе из строя или внезапном отключении пневмоприводных устройств, автоматики или другого пневмооборудования в системе остается неиспользованный сжатый воздух, а компрессор с нерегулируемой производительностью продолжает нагнетать энергоресурс.



Это приводит к превышению допустимого давления, например, в воздухосборнике или пневмомагистрали, что влечет за собой опасность разрыва трубопроводов или ресиверов. Такой исход может стать причиной травматизма на производстве. Поэтому лучше своевременно уделять предохранительным клапанам внимание, не дожидаясь их износа и потери функциональности.



Ассортимент

В нашем каталоге представлены предохранительные клапаны как для системы сжатого воздуха, так и для маслосистем. Эти устройства предназначены для конкретных моделей компрессоров, так как настроены на определенное давление жидкости или воздуха.Мы предлагаем воспользоваться выгодным предложением и купить за доступную цену предохранительные клапаны для компрессоров IRONMAC, GARAGE, ЗИФ  и других брендов.



Самой значимой характеристикой при выборе предохранительного клапана является назначение (маслосистема или воздушная система), а также допустимое давление. Каждый компрессор характеризуется таким показателем как избыточное давление.



Он позволяет судить о том, насколько возможно превышение рабочего норматива, чтобы не произошло разрыва пневмоагрегата или других сосудов, функционирующих под давлением. В характеристиках предохранительного клапана давление указывает на значение избыточного давления сжатого воздуха или масла, при котором клапан открывается, чтобы не допустить опасного превышения.



Рекомендации

Для каждого предохранительного клапана предусмотрено место установки и определенное избыточное давление, которым необходимо управлять. Если устройство соответствует параметрам компрессора и установлено в предусмотренной для него системе, проблем не возникнет.



Если компрессор часто перегружается и перегревается, то это сигнал к необходимости инспектирования работоспособности предохранительного клапана. Его наличие в резерве обеспечит быстрое устранение отклонений в работе компрессора. Необходимо просто заменить износившийся клапан.



С вопросами по подбору всасывающих клапанов для компрессоров, а также ремонту и обслуживанию компрессорной техники обращайтесь к специалистам магазина Дробесфера.РУ на электронную почту [email protected] или по телефонам:

+7 800 350 75 67 – звонок бесплатный по РФ

+7 499 769 38 58 – для звонков из Москвы

Предохранительный клапан компрессора: функции, устройство, виды

Предохранительным клапаном называется такой клапан, который автоматически срабатывает, когда давление со стороны протекающего газа столь велико, чтобы воздействовать на пружину клапана и, тем самым, снизить избыточное давление во избежании повреждения оборудования. Когда давление выровняется до установленного предварительно значения, клапан опять закроется. Предохранительный клапан является так называемым конечным предохранительным устройством, которое управляет избыточным давлением и не позволяет ему достигать опасных значений для установки.

Предохранительные клапаны в основном устанавливаются на оборудовании химических заводов, газовых котлах, предотвращает взрыв или повреждение сосудов высокого давления. Предохранительный клапан является неотъемлемым элементом промышленных систем сжатого воздуха.

Когда предохранительный клапан закрыт, на тарелку клапана воздействует сила от рабочего давления в  пневмосистеме, стремящаяся открыть клапан и сила от пружины, препятствующая открытию. С возникновением в системе возмущений, вызывающих повышение давления выше установленного, уменьшается величина силы прижатия клапана к соплу. В тот момент, когда эта сила станет равной нулю, наступает равновесие активных сил от воздействия давления в системе и задатчика на чувствительный элемент клапана. Запорный орган начинает открываться, если давление в системе не перестанет возрастать, происходит сброс рабочей среды через клапан.

Классификация предохранительных клапанов

Далее рассмотрим 3 вида предохранительных клапанов:

Пружинный предохранительный клапан

Обычно пружинные предохранительные клапаны являются наиболее распространенным типом предохранительных клапанов. Нагрузка пружины предназначена для нажатия на тарелку клапана в противодействие давлению в пневмосистеме. В зависимости от типа среды, находящейся под давлением, существуют различные модификации пружинных предохранительных клапанов.

Пилотный предохранительный клапан

Пилотные предохранительные клапаны состоят из пилотного и основного клапанов. Несмотря на то, что подпружиненные клапаны сброса давления используют силу пружины против входного давления, текущее давление управляется пилотным клапаном, который играет роль пружины в пружинном клапане. У главного клапана нет регулировочной функции. Пилотные клапаны имеют большие размеры по сравнению с пружинным типом клапанов и применяются в пневмомагистралях с высоким давлением.

Клапан сброса давления

В случае, если расчетное давление в сосуде высокого давления устанавливается на низком уровне, клапан сброса давления регулирует сброс давления только массой тарелки клапана. По такому принципу работает вакуумный предохранительный клапан. Такой клапан предохраняет как от избыточного, так и от вакуумного давлений, применяется при вентиляции резервуаров, уменьшает потери продукта. Отвод паров продукта вакуумным предохранительным клапаном осуществляется соединенным со стороной давления трубопроводным фланцем коллектором. При работе с взрывоопасными парами используется противодетонационный предохранитель.

Наша компания предлагает приобрести качественные и надежные предохранительные клапаны для Вашего компрессорного оборудования!

Обратные и предохранительные клапаны для воздушных компрессоров

Перейти к содержимому

Главная > Промышленные товары > Обратные и предохранительные клапаны для воздушных компрессоров

Мы являемся ведущим производителем высококачественных клапанов для сжатого воздуха, моек высокого давления, автомобильной, гидравлической, противопожарной, специальной газовой и пневматической промышленности.

Типы клапанов

Типы клапанов, которые мы предлагаем, включают, но не ограничиваются:

  • Предохранительные клапаны ASME
  • Обратные клапаны в резервуаре
  • Запорные клапаны из литой латуни, встроенные в линию
  • Модель ST
  • Модель SA
  • Модель SV
  • Модель SN
  • Модель SB
  • Модель SW
  • в танках

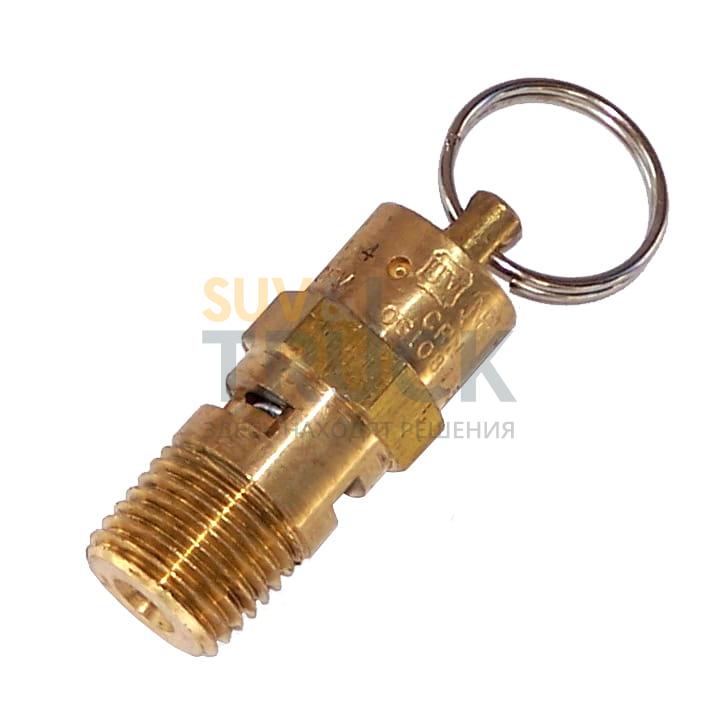

  • Внедороженный лит предохранительный клапан для небольших систем воздушных компрессоров и связанных с ними приложений. Несмотря на компактный размер, пропускная способность высокая.

    Эластичная резиновая прокладка, предлагаемая из силикона или фтороуглерода, обеспечивает герметичность клапана в пределах 10 % от установленного давления. Доступны три размера впускных отверстий: 1/8″ NPT, 1/4″ NPT и 3/8″ NPT.

    Полностью латунная конструкция с оцинкованной пружиной из музыкальной проволоки. Штампован символами «UV» и «NB». Доступный диапазон заданного давления от 25 PSI до 250 PSI. Допуск установленного давления +3% от установленного давления. 250°F макс. температура.

    Номер модели

    Вход Размер

    Установленный диапазон давлений

    Вес

    ST12

    1/8 ″ NPT

    7499499999979.

    		999979.

    		9999999999999999999999999999999999999999999979.

    		999999999999999999999999999999999999999999999999979тели

    .9004

    1/8.

    ST25

    1/4″ NPT

    25-350 фунтов на кв.

    ST33

    3/8″ NPT

    25-300 PSIG

    2,0 ​​унции.

    Модель «SA» Предохранительные клапаны ASME предназначены для высокотемпературных применений, таких как промежуточные и доохладители, где требуется компактный размер.

    Полностью латунная конструкция с пружиной из нержавеющей стали и седлом из нержавеющей стали на латунном седле. Доступны три размера впуска: 1/8″ NPT, 1/4″ NPT, 3/8″ NPT.

    Штамп с символами «UV» и «NB». Доступный диапазон заданного давления от 50 до 350 фунтов на квадратный дюйм. Допуск установленного давления +3% от установленного давления. 350°F макс. температура.

    Model Number

    Inlet Size

    Set Pressure Range

    Weight

    SA25

    1/4″ NPT

    50-350 PSIG

    2,5 унции.

    Предохранительные клапаны ASME модели «SV» предназначены для систем, где требуется большая пропускная способность. Упругая прокладка обеспечивает герметичность клапана в пределах 10% от установленного давления. Входной размер: 1/2″ NPT.

    Полностью латунная конструкция с пружиной из оцинкованной музыкальной проволоки и резиновым уплотнением, предлагается из силикона или фтороуглерода. Штампован символами «UV» и «NB». Допуск установленного давления +3% от установленного давления. 250°F макс. температура.

    Model Number

    Inlet Size

    Set Pressure Range

    Weight

    SV50

    1/2″ NPT

    50-250 PSIG

    6,0 унций.

    Предохранительные клапаны ASME модели «SN» предназначены для применения при высоких температурах, где требуется большая пропускная способность.

    Полностью латунная конструкция с пружиной из нержавеющей стали и седлом из нержавеющей стали на латунном седле. Входной размер: 1/2″ NPT. Штампован символами «UV» и «NB». Доступный диапазон заданного давления от 50 до 350 фунтов на квадратный дюйм. Допуск установленного давления +3% от установленного давления. 350°F макс. температура.

    Model Number

    Inlet Size

    Set Pressure Range

    Weight

    SN50

    1/2″ NPT

    50-250 PSIG

    6,0 унций.

    Предохранительные клапаны модели «SB» представляют ценность устройств управления для пользователей предохранительных клапанов ASME большой пропускной способности. Уникальное уплотнительное кольцо обеспечивает герметичность клапана с точностью до 10 % от установленного давления. Доступны входы с резьбой 1/2″ NPT и 3/4″ NPT.

    Полностью латунная конструкция с пружинами из нержавеющей стали. Уплотнительное кольцо из силикона или фторуглеродного каучука. Доступный диапазон заданного давления от 25 PSI до 300 PSI. Допуск установленного давления + 3% от установленного давления. 250°F макс. температура.

    Модель номер

    Размер входа

    Диапазон под давлением

    . 0075

    1/2″ NPT

    25-200 PSIG

    10,0 унций.

    SB75

    3/4 ″ NPT

    30-250 PSIG

    10,0 ун.

    Клапан модели «SW» является нашим предохранительным клапаном ASME с максимальной пропускной способностью. Уникальное уплотнительное кольцо обеспечивает герметичность клапана с точностью до 10 % от установленного давления. Доступны входы с резьбой 1″ NPT и 1¼” NPT.

    Полностью латунная конструкция с пружинами из нержавеющей стали. Уплотнительное кольцо из силикона или фторуглеродного каучука. Штампован символами «UV» и «NB». Доступный диапазон заданного давления от 25 PSI до 300 PSI. Допуск установленного давления +3% от установленного давления. 250°F макс. температура.

    Model Number

    Inlet Size

    Set Pressure Range

    Weight

    SW10

    1″ NPT

    25- 300 PSIG

    1,75 фунта.

    SW12

    1¼” NPT

    125-200 фунтов на кв.0083

    2 фунта.

    За последние 15 лет было доказано, что конструкция Super-Chek® является стандартом для обратных клапанов для воздушных компрессоров. Цельный латунный корпус, пружины из нержавеющей стали и наполненные стекловолокном тарелки из фторполимера обеспечивают надежность в течение длительного времени, а восемь выпускных отверстий обеспечивают бесшумную работу.

    Клапаны можно разбирать для очистки или ремонта. Клапаны проходят 100% испытания на утечку обратного потока. Максимальное давление 450 PSI, 400 град. F макс. температура.

    Компрессионный фитинг, впускные клапаны

    9339393

    .

    Номер модели

    Комп. Вход

    М.П.Т. Outlet

    Max Flow Rate

    Weight

    C3850T

    3/8″

    		 P.T. Outlet»>

    1/2″

    20 SCFM

    4,2 унции.

    C5050T

    1/2″

    1/2″

    20 SCFM

    4 3007 9008

    C7575T

    3/4 ″

    3/4 ″

    30 SCFM

    30 SCFM

    30 SCFM

    30 SCFM

    C7510T

    3/4″

    1″

    		4

    60 стандартных кубических футов в минуту

    11,5 унций.

    Впускные клапаны с внутренней трубной резьбой

    .

    9004.77.100443

    .

  • 9333333333333333333333333933 3

    3933393393393393393339333933933 3

    .

    • Номер модели

    F.P.T. Вход

    М.П.Т. Outlet

    Max Flow Rate

    Weight

    P3838T

    3/8″

    3/8″

    12 SCFM

    3 унции.

    P3850T

    3/8 ″

    1/2 ″

    20 SCFM

    P5050T

    1/2 ″

    1/2 ″

    20 SCFM

    		.

    P5075T

    1/2″

    3/4″

    30 стандартных кубических футов в минуту

    6,5 унций.

    P7575T

    3/4 ″

    3/4 ″

    30 SCFM

    30 SCFM

    30 SCFM

    		.

    P7510T

    3/4 ″

    1 ″

    60 SCFM

    		.

    P7515T

    		P.T. Inlet»>

    3/4 ″

    1 1/2 ″

    150 SCFM

    P1010T

    1 ″

    1 ″

    60 SCFM

    12.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.5.60004.

    P1212T

    1 1/4″

    1 1/4″

    130 стандартных кубических футов в минуту

    17,5 унций.

    P1515T

    		P.T. Inlet»>

    1 1/2 ″

    1 1/2 ″

    150 SCFM

    Эти обратные клапаны из литой латуни были специально разработаны для установки в линии нагнетания воздушных компрессоров. Литой латунный корпус со сверхтолстыми стенками, наполненные стекловолокном тарелки из фторполимера и пружины из нержавеющей стали устойчивы к коррозии и обеспечивают долгий срок службы.

    Заглушенный разгрузочный порт 1/8″ NTP входит в стандартную комплектацию. Максимальное давление 250 фунтов на квадратный дюйм, максимальная температура 450 ° F.

    Model Number

    Connection Size

    Max Flow Rate

    Weight

    CB13

    1/8″ NPT

    12 стандартных кубических футов в минуту

    6,0 унций.

    CB25

    1/4″ NPT

    12 стандартных кубических футов в минуту

    6,0 унций.

    CB33

    3/8″ NPT

    22 SCFM

    9,00003

    3

    CB50

    1/2″ NPT

    38 SCFM

    3

    3

    CB75

    3/4″ NPT

    60 SCFM

    1,25 фунта.

    CB10

    1″ NPT

    115 стандартных кубических футов в минуту

    3

    		4

    CB12

    1 1/4 ″ NPT

    160 SCFM

    2,5 LBS.

    CB15

    1 1/2″ NPT

    160 SCFM

    2,75 фунта.

    CB20

    2″ NPT

    220 станд.
