Центробежный насос — frwiki.wiki

Центробежный насос, применяемый в виноделии .

Центробежный насос грабельного типа с горизонтальным валом

Центробежный насос является вращающейся машиной , который качает жидкость , заставляя его через гребное колесо или винт , называемое рабочим колесом (часто неправильно называет турбин). Это наиболее распространенный тип промышленных насосов. Под действием вращения крыльчатки перекачиваемая жидкость втягивается в насос в осевом направлении , затем ускоряется в радиальном направлении и, наконец, выпускается по касательной.

Резюме

  • 1 рассказ
  • 2 Номенклатура
  • 3 Принцип работы
  • 4 Совершенная машина — теория Эйлера
  • 5 Размерный анализ — сходства

    • 5.1 Законы подобия
    • 5.2 Конкретное количество кругов
  • 6 Преимущества и ограничения

    • 6.1 Кавитация — NPSH
    • 6. 2 Балансировка вала — BEP — Осевое усилие
    • 6.3 Радиальная тяга
  • 7 Область применения
  • 8 Примечания и ссылки
  • 9 См. Также

    • 9.1 Статьи по теме

История

Сама идея центробежного насоса актуальна сложно. Она была зачислена Дени Папен , что сделали первый из XVII — го  века , а гораздо раньше аналогичные машины были описаны. В 1735 году г-н Ле Демур изобрел насос, основанный на этом принципе, который использовался в королевских садах.

Тем не менее, эти изобретения остаются без будущего, и он не был до второй половины XIX — го  века, чтобы увидеть этот тип машины , кроме прототипов.

Вторая половина в XIX — го  века увидел начало использования центробежных насосов (Англия — Германия). Некоторые модели представлены в большой универсальной выставке в Лондоне в 1851. Тем не менее, использование поршневых насосов будет оставаться правилом в промышленности XIX — го  века.

Подъем центрифуги сопровождает использование электродвигателей , к которому он особенно подходит, так как он не требует промежуточной детали преобразования движения: центробежный насос является дочерним XX — го  века.

Еще в 1902 году компания Sulzer Frères после объявления тендера предложила практическое решение по установке аккумуляторов в Руппольдингене в Швейцарии, которая представляет собой дополнительный комплекс электростанций, расположенных вдоль реки Аар в кантоне Аргау . Насос сбрасывал воду ночью в бассейн, расположенный на 325 метров выше по течению, чтобы производить дополнительные 850  кВт в течение дня. Та же техника использовалась на швейцарской фабрике в Порренлрюе в 1910 году.

Компания Огюста Рато , основанная в 1903 году, использует насос Dam Girotte, который дополняет насос компании Sulzer Brothers, установленный в 1921 или 1922 году. Этот центробежный насос направляет воду в первую плотину Girotte в «транспортировке через напорный шток к поставляемому лопастному колесу». у электростанции ниже плотины. Обычно вращение в осевом направлении всасывает воду в насос и ускоряет его в радиальном направлении, чтобы толкать его на 500 метров выше в резервуар.

В 1925 году водохранилище Бельвиль, расположенное прямо под озером, первое во Франции, показало мощность 20  МВт в пиковые периоды, поднимаясь в озеро на 520 метров выше, 450  литров в секунду.

Номенклатура

Центробежный насос

Внешний корпус машины называется «корпусом насоса». Это неподвижная часть машины или статора.

Корпус в основном состоит из «всасывающей трубы», «спиральной камеры» и «выпускной трубы». Подвижная часть или ротор образована крыльчаткой ( лопастным колесом ), установленной на валу .

Ротор приводится в действие приводной машиной, которая чаще всего является электрическим или тепловым двигателем, но также может быть турбиной .

основной вид в разрезе: 1а; 3; 5: корпус насоса — 1б; диффузор — 2; крыльчатка — 4; торцевое уплотнение — 6; дерево

Поскольку вал чаще всего проходит через спиральную камеру, необходимо изготовить в этом месте устройство, обеспечивающее полное уплотнение. Для этого используются два основных типа аксессуаров: сальник или механическое уплотнение .

Примерно радиальные лопасти называются лопастями, которые внутри рабочего колеса направляют жидкость изнутри наружу улитки.

Стенки рабочего колеса, окружающие лопатки, называются «фланцами». (Наиболее часто встречаются колеса с двумя фланцами, также называемые закрытым рабочим колесом. Существуют также колеса без фланца и колеса с одним фланцем (открытое или полуоткрытое рабочее колесо)).

Принцип действия

Центробежный насос ускоряет проходящую через него жидкость, сообщая ей вращательное движение, следовательно, определенную гидравлическую мощность.

Эту гидравлическую энергию можно рассматривать как сумму кинетической энергии, определяемой движением жидкости в трубе, и потенциальной энергии, накопленной либо в форме увеличения давления, либо в форме увеличения высоты ( теорема Бернулли ).

Гидравлическая мощность, подаваемая насосом, определяется соотношением:

P гидравлический = ρ g Q h

Характеристическая кривая

В котором :

  • Гидравлический P выражается в ваттах.
  • ρ — плотность жидкости (кг / м 3 )
  • g — ускорение свободного падения, равное 9,81 м / с 2.
  • Q — объемный расход жидкости, выраженный в м 3 / с.
  • h — манометрический напор насоса, выраженный в метрах водяного столба.

Манометрический напор — это высота столба жидкости, которая определяет статическое давление, равное давлению нагнетания.

Термин Q h часто называют гидравлическим напором.

Очевидно, что механическая мощность, подаваемая в машину, всегда больше гидравлической мощности, подаваемой в жидкость, и эффективность насоса называется коэффициентом пропорциональности η, который связывает эти два параметра.

Механическая мощность, необходимая для работы насоса , называется мощностью на валу . Следовательно, мы имеем отношение:

Гидравлический P = η P на валу

Рабочая точка

Эффективность варьируется в зависимости от рабочей точки, а также зависит от машины. Для обычных машин в каталогах производителей указано, что чаще всего она составляет от 70% до 90%.

Центробежный насос не подает ни фиксированного количества жидкости, ни заданного давления: рабочая точка определяется сопротивлением контура, подключенного к насосу.

Он одновременно увеличивает эти два параметра, так что полученный расход зависит от давления в соответствии с определенным соотношением, которое определяет на графике расход-давление кривую, называемую «характеристической кривой насоса».

Типичные лучи кривых, представляющие работу одной и той же машины, оснащенной крыльчатками разного диаметра

Эта характеристическая кривая чаще всего уменьшается: давление уменьшается при увеличении потока и имеет примерно параболическую форму .

В зависимости от характеристик гидравлического нагнетательного контура, свойства перекачиваемой жидкости будут меняться, но всегда остаются на этой кривой.

Давление, получаемое при работе насоса при нулевом расходе, является максимальным давлением, которому может подвергаться нижний контур, и представляет собой очень важный параметр для определения размеров всей последующей установки.

Характеристическая кривая насоса зависит для данного корпуса насоса от размера наружного диаметра рабочего колеса. Поставщики обычно предлагают диаграммы, определенные в плоскости (Q, h), которые представляют различные кривые, полученные для переменных диаметров рабочего колеса, а также КПД машины в этих точках, а иногда и мощность в дереве l. ‘(См. типовая диаграмма напротив).

Совершенная машина — теория Эйлера

Упрощенная теория работы центробежных насосов принадлежит Леонхарду Эйлеру .

Диаграмма скоростей в крыльчатке

Чтобы понять это, мы должны представить себе баланс энергии между жидкой частицей на входе в колесо и этой же частицей на выходе. Поскольку вся энергия вращательного движения крыльчатки передается жидкости, крутящий момент, приложенный к лопаткам, будет равен произведению расхода жидкости на изменение ее количества движения между входом и выходом колеса.

Следовательно, если скорость жидкости на входе в рабочее колесо составляет угол α 1 с касательной к колесу, а на выходе — угол α 2 , если мы также обозначим через V 1 и V 2 модули скоростей d ‘вход и выход, мы будем иметь для пары: C = ρ Q (r 2 V 2 cos α 2 — r 1 V 1 cos α 1 )

Тогда выигрыш в гидравлической мощности будет: W гидравлический = Cω, где ω — угловая скорость вращения рабочего колеса.

характеристическая кривая — линия Эйлера — теоретическая линия.
зеленый: потери на трение.
красный: ударные потери. Фактическая кривая центробежного насоса наиболее эффективна там, где она лучше всего приближается к теоретической прямой. Теоретический расчет Эйлера соответствует колесу с бесконечным количеством лопастей. Таким образом, для реального колеса линия эффективности 1 расположена ниже линии Эйлера.

Таким образом, мы получаем теоретическое значение мощности (КПД, равное 1) в виде:

Wгидравлическийзнак равноQρω(р2V2потому что⁡α2-р1V1потому что⁡α1){\ Displaystyle W _ {\ текст {гидравлический}} = Q \ rho \ omega (r_ {2} V_ {2} \ cos \ alpha _ {2} -r_ {1} V_ {1} \ cos \ alpha _ { 1})}

Также применяя теорему Бернулли к потоку жидкости, мы находим манометрический напор h:

часзнак равноω(р2V2потому что⁡α2-р1V1потому что⁡α1)грамм{\ displaystyle h = {\ frac {\ omega (r_ {2} V_ {2} \ cos \ alpha _ {2} -r_ {1} V_ {1} \ cos \ alpha _ {1})} {g} }}

С другой стороны, при условии предположения идеального потока плоскости, величина г V 2 cos а 2 — г 1 V 1 соз а 1 пропорционален потоку жидкости , проходящих через импеллер, коэффициент равен толщине жидкая вена. В результате теория Эйлера предсказывает «линии» для характеристических кривых.

Размерный анализ — сходства

Законы подобия

Теория идеального центробежного насоса для жидкости обречена на провал, потому что трение жидкости о крыльчатке участвует в импульсе, передаваемом жидкости. Выводы, более близкие к реальности, получаются при использовании законов подобия .

Этот размерный анализ проводится между параметрами ω (скорость вращения), D (диаметр рабочего колеса), Q (объемный расход), ρ (плотность жидкости) и h (напор).

Поэтому мы отмечаем следующие законы:

  • Расход: Q # ω D 3
  • Высота: h # ω 2 D 2
  • Мощность: P # ρD 5 ω 3

Эти законы позволяют с разумной точностью предсказать влияние изменения плотности жидкости или изменения скорости вращения на машину заданной геометрии. Мы видим, в частности, что мощность очень чувствительна к изменению скорости. Коэффициенты, которые могут быть выведены из этого для переменных расхода, высоты и мощности данной машины, называются коэффициентами Рато . {3/4}}}}

Эти числа однородны соответственно при оборотах в минуту и м / с 3 . Но они включают только гидравлические характеристики (Q и h) и, следовательно, позволяют классифицировать центробежные машины по типологии только с одним параметром (см. Ниже).

Преимущества и ограничения

Центробежные насосы — надежные устройства. При тех же характеристиках они часто имеют более высокий КПД и более регулярную работу, более надежны и менее шумны, чем поршневые машины. Они более совместимы с использованием жидкостей, содержащих твердые частицы. Но они не самовсасывающие. Наконец, их большая механическая простота делает их дешевле.

Вот почему этот тип машин очень широко используется, особенно в водоснабжении , транспортировке углеводородов, химической промышленности и т. Д.

Однако, как и все машины, они подвержены проблемам, которые необходимо тщательно изучить, прежде чем прибегать к их использованию.

Кавитация — NPSH

При перекачивании жидкость внутри центробежного насоса не имеет равномерного давления. В частности, есть участки с более или менее выраженными впадинами.

Кавитационный износ рабочего колеса центробежного насоса

Когда перекачиваемая жидкость достаточно близка к точке кипения , давление в этих точках может упасть ниже давления пара , так что в насосе образуются пузырьки пара. Когда эти пузыри достигают областей, где повышается давление, они внезапно лопаются. Имплозия сопровождается шумом, и, если он происходит вблизи стены, он может вызвать там механическое повреждение, вызывая микроперфорацию в металле. Когда это явление происходит в достаточно общем виде в массе жидкости, говорят, что насос «  впадает в каверну  ».

Кавитация является врагом номер один центробежного насоса. Это шумное явление, способное вывести из строя машину за считанные минуты.

Чтобы исправить это, всегда необходимо обеспечивать достаточное давление на всасывании насоса. Только производитель машины может определить путем испытаний, достаточен ли общий манометрический напор на всасывании. Эта важная характеристика машины называется NPSH (от англ. Net Positive Suction Head ). Это называется «требуемым NPSH» насоса, которое всегда должно быть ниже «доступного NPSH» установки, которое зависит от геометрии контура, жидкости, бака на входе и т. Д. Для данного насоса требуемый NPSH увеличивается с увеличением расхода. Машиностроители предоставляют требуемые кривые NPSH в дополнение к характеристикам, упомянутым выше.

Балансировка вала — BEP — Осевое усилие

Силы, действующие на вал центробежной машины, должны быть достаточно симметричными, чтобы не создавать слишком больших нагрузок на подшипники. Асимметричные силы вызывают вибрацию и ускоренный износ машины.

Производители обеспечивают балансировку вала в номинальной рабочей точке с помощью двух основных устройств: индукторов и балансировочных отверстий. Также используется добавление грузов на колеса.

Однако эти устройства теоретически действительны только тогда, когда скорости на выходе колеса и улитке идентичны, то есть в точке максимальной эффективности машины. Эту точку часто называют англосаксонской аббревиатурой BEP (точка максимальной эффективности). На практике они действуют в более или менее сокращенном рабочем диапазоне.

Когда кто-то перемещается слишком далеко от BEP, осевая симметрия гидравлических сил всегда ухудшается более или менее, в то же время, как ухудшается эффективность. Поэтому важно четко указать рабочий диапазон, в котором будет эксплуатироваться машина, чтобы производитель мог предложить соответствующие конструктивные меры.

Также следует отметить, что рабочее колесо оказывает на вал осевое усилие, и что эта сила, минимальная в точке наилучшего КПД, может значительно увеличиваться в точках минимального и максимального расхода (до 5 или 6 раз): поэтому подшипники вала должны быть оснащены упором, способным выдерживать максимальное усилие.

Центробежный насос никогда не должен работать в течение длительного времени при нулевом расходе, так как он быстро нагревается до разрушения. Это имеет место, например, в циркуляционном насосе центрального отопления, если все клапаны радиатора закрыты. Правило, данное в качестве первого подхода несколькими производителями, состоит в том, что минимальный постоянный поток не должен быть менее одной десятой от потока с максимальной эффективностью.

Радиальная тяга

Эта тяга, перпендикулярная оси, возникает из-за плохого распределения давления вокруг колеса в улитке. Это заставляет вал изгибаться и подвергать его вращательному изгибу. Радиальное усилие F r колеса обычно рассчитывается по эмпирической формуле Степанова:

С участием:

  • F r  : Радиальное усилие (Н)
  • b: Ширина выхода колеса (м)
  • D: Диаметр выпускного отверстия колеса (м)
  • H: Манометрический напор насоса при расчетном расходе (м)
  • k: Эмпирический коэффициент, взятый из диаграмм или рассчитанный по следующей формуле:

kзнак равно0,36(1-(QQBEп)2){\ Displaystyle к = 0,36 \ влево (1- \ влево ({\ гидроразрыва {Q} {Q_ {BEP}}} \ вправо) ^ {2} \ вправо)}

С участием:

  • Q: Расчетный расход (м 3 / с)
  • Q BEP  : расход при максимальной эффективности (м 3 / с)

Область использования

Область применения центробежных машин чрезвычайно широка и охватывает следующие крайности:

  • Расход: от 0,001 до 60  м 3 / с
  • Высота от 1 до 5000 м.
  • Скорость вращения от 200 до 30 000 об / мин.

Вообще говоря, конкретное число оборотов можно использовать качественно для различения различных конструкций насосов, зная, что только его производитель в результате типовых испытаний и даже испытаний, проведенных на конкретном устройстве, может подтвердить конкретные характеристики насоса. конкретная машина.

Большое удельное число оборотов характерно для высокого расхода при низком напоре, в то время как низкое удельное число определяет низкую скорость потока при высоком напоре.

В порядке возрастания характеристических чисел последовательно находим:

  • Многоступенчатые машины, у которых на одном валу последовательно смонтировано несколько рабочих колес.
  • Радиальные машины с закрытым рабочим колесом
  • Радиальные машины с полуоткрытым рабочим колесом
  • Смешанные машины (промежуточные между радиальным и осевым)
  • Осевые станки

В таблице ниже представлены несколько порядков величин (число Брауэра с h и Q соответственно в метрах — и кг / м3).

N B (число Брауэра)Тип рабочего колесаФорма рабочего колесаМаксимальная высотаурожай
7–30радиальный насос800  м (до 1200 м)40–88%
50радиальный насос400  м70–92%
100Радиальный насос60  м60–88%
35 годСмешанный насос100  м70 — 90%
160Смешанный насос2075–90%
160–400Осевой насос 2 — 15  м70–88%

Примечания и ссылки

  1. ↑ см. Список французских изобретений 1689 г.
  2. Электрическое освещение — том 44 — страница 338 (1905)
  3. История гидроэнергетика: мельницы, насосы, колеса и турбины от античности до XX — го века , стр 179, Пьер-Луи Viollet, мосты Press, 2005
  4. ↑ Жюль Блонден, в The Electric Review — Том 10 (1908)
  5. История гидроэнергетика: мельницы, насосы, колеса и турбины от античности до XX — го века , стр 182, Пьер-Луи Viollet, мосты Press, 2005
  6. ↑ Разрядный контур также имеет некоторую характеристическую кривую в плоскости Qh. Но некоторые производители предлагают так называемые «колоколообразные» кривые Q — H. Эта характеристика часто бывает сравнима с параболой, высота которой при нулевом расходе соответствует геометрической разнице высот, определяемой контуром, и форма которой зависит от перепада давления жидкости, потери примерно пропорциональны квадрату. течение в турбулентных потоках по трубкам. Пересечение двух кривых определяет рабочую точку всей системы насос + трубопровод (до + после).
  7. ↑ Мы видим, что для максимизации гидравлической энергии мы должны управлять таким образом, чтобы конструкция максимально увеличивала α 2 и минимизировала α 1 . Другими словами, в идеале жидкость должна входить с абсолютной скоростью, перпендикулярной колесу, и выходить с тангенциальной скоростью. В уравнении энергии член Q ρ ω r 1 V 1 cos α 1, влияющий на вход в рабочее колесо, обычно довольно мал, поскольку радиус входа и скорость входа всегда ограничены. Однако величина угла атаки зависит от конструкции машины. В общем, его значение очень близко к 90 °, так что всем членом можно пренебречь. Если это не так и если угол атаки колеса значительный, дефект станка квалифицируется как предварительное вращение.
  8. ↑ Внимание, конкретная скорость зависит от используемой системы единиц: Вышеупомянутая формула используется в англосаксонском мире (где Q в галлонах в минуту и ​​h в футах). Таким образом, идентичные результаты, выраженные в двух системах, отличаются друг от друга мультипликативным коэффициентом, поскольку конкретное количество витков имеет физический размер. (время, выраженное в секундах, не имеет одинаковых числовых соотношений с единицами измерения двух систем).
  9. ↑ Еще раз будьте осторожны, число Брауэра часто называют конкретным числом оборотов из-за злоупотребления языком, при этом оно отличается от предыдущего в 5 раз.

Смотрите также

Статьи по Теме

  • Турбина Фрэнсиса
  • Олеогидравлический насос
  • Аксиально-поршневой насос
  • Инженер-гидротехник
  • Гидравлический насос
  • Гидромеханика
  • Гидравлический
  • Пневматический мембранный насос
  • гидравлическая машина
  • насос

<img src=»//fr.wikipedia.org/wiki/Special:CentralAutoLogin/start?type=1×1″ alt=»» title=»»>

> Насосы горизонтальные многоступенчатые типов ЦНС, ЦНСг

Описание ЦНС(Г):

Насос ЦНС(Г) — это центробежный многосекционный высоконапорный  насос. Перекачиваемая жидкость последовательно перемещается несколькими рабочими колесами в каждой секции, смонтированными на одном валу, в одном корпусе. Секции корпуса позволяет регулировать напор, не меняя подачи. Напор насоса можно рассчитать путем суммировании значении напоров, создаваемых каждым рабочим колесом секции. Уплотнение двойной мягкий сальник (в редких случаях торцовое).

Назначение насоса ЦНС(Г)

Насос ЦНС(Г)  предназначен для перекачивания холодной или  горячей воды, с температурой от +1°С до+45°С (для холодной воды ЦНС) и от +45 °С +105 °С ( для горячей воды ЦНСг). с водородным показателем pH 7-8,5, с массовой долей механических примесей не более 0,1% и размером твердых частиц не более 0,2мм.

Применение насоса ЦНС(Г)

Насос ЦНС(Г) — одна из основных типов промышленных насосов, используемых в коммунальном хозяйстве для горячего и холодного водоснабжения и отопления в промышленности, сельском хозяйстве, гражданских объектах.

Комплектация ЦНС(Г)

Насосный агрегат ЦНС(Г)  комплектуется асинхронным электродвигателем общепромышленного применения. Электродвигатели в насосном агрегате приводят в действие вал насоса, соответственно все рабочие колеса камераж (секции). Насос соединен с электродвигателем  через упругую втулочно-пальцевую муфту.

























































Типо­размер насосного агрегата

Параметры насоса

Параметры электродвигателя

Размеры насосного агрегата, мм

Ма ,
кг

Q, м3/ч

H,
м

КЗ,
м

Тип

Nд, кВт

п, мин-1

LхВхН

Dу1

ЦНС(Г)13-70

13

70

3,0

АИР132М2

11,0

2950

1387x420x561

80

80

335

ЦНС(Г)13-105

13

105

3,0

АИР132М2

11,0

2950

1458x420x561

80

80

372

ЦНС(Г)13-140

13

140

3,0

АИР16052

15,0

2950

1626x420x621

80

80

415

ЦНС(Г)13-175

13

175

3,0

АИР160М2

18,5

2950

1697x420x621

80

80

457

ЦНС(Г)13-210

13

210

3,0

АИР160М2

18,5

2950

1768x420x621

80

80

494

ЦНС(Г)13-245

13

245

3,0

АИР180S2

22,0

2950

1839x420x640

80

80

549

ЦНС(Г)13-280

13

280

3,0

АИР180S2

22,0

2950

1935x420x640

80

80

575

ЦНС(Г)13-315

13

315

3,0

АИР180М2

30,0

2950

2006x420x640

80

80

612

ЦНС(Г)13-350

13

350

3,0

АИР180М2

30,0

2950

2077x420x640

80

80

649

ЦНС(Г)38-44

38

44

3,6

АИР132М2

11,0

2950

1387X450X578

80

80

326

ЦНС(Г)38-66

38

66

3,6

АИР16052

15,0

2950

1555X450X621

80

80

405

ЦНС(Г)38-88

38

88

3,6

АИР160М2

18,5

2950

1626X450X621

80

80

446

ЦНС(Г)38-110

38

110

3,6

АИР180S2

22,0

2950

1722X450X640

80

80

491

ЦНС(Г)38-132

38

132

3,6

АИР180М2

30,0

2950

1792X450X640

80

80

521

ЦНС(Г)38-154

38

154

3,6

АИР180М2

30,0

2950

1864X450X640

80

80

551

ЦНС(Г)38-176

38

176

3,6

АИР180М2

30,0

2950

1935X450X640

80

80

593

ЦНС(Г)38-198

38

198

3,6

АИР200М2

37,0

2950

2059X455X685

80

80

648

ЦНС(Г)38-220

38

220

3,6

АИР200L2

45,0

2950

2195X455X685

80

80

692

ЦНС(Г)60-66

60

66

4,5

АИР180S2

22,0

2950

1540x525x676

100

80

474

ЦНС(Г)60-99

60

99

4,5

АИР180М2

30,0

2950

1620x525x676

100

80

588

ЦНС(Г)60-132

60

132

4,5

АИР200L2

45,0

2950

1818x525x715

100

80

688

ЦНС(Г)60-165

60

165

4,5

АИР225М2

55,0

2950

1930x525x731

100

80

829

ЦНС(Г)60-198

60

198

4,5

АИР225М2

55,0

2950

2008x525x731

100

80

876

ЦНС(Г)60-231

60

231

4,5

АИР250S2

75,0

2950

2190x530x790

100

80

1223

ЦНС(Г)60-264

60

264

4,5

АИР250S2

75,0

2950

2270x530x790

100

80

1223

ЦНС(Г)60-297

60

297

4,5

АИР250S2

75,0

2950

2350x530x790

100

80

1324

ЦНС(Г)60-330

60

330

4,5

АИР280S2

110,0

2950

2470x560x790

100

80

1346

ЦНС(Г)105-98

105

98

6

АИР225М2

55,0

2950

1893x425x920

125

125

1255

ЦНС(Г)105-147

105

147

6

АИР250S2

75,0

2950

2093x455x930

125

125

1126

ЦНС(Г)105-196

105

196

6

АИР280S2

110,0

2950

2103x475x940

125

125

1186

ЦНС(Г)105-245

105

245

6

АИР280М2

132,0

2950

2548x535x935

125

125

1609

ЦНС(Г)105-294

105

294

6

АИР315S2

160,0

2950

2398x330x845

125

125

1571

ЦНС(Г)105-343

105

343

6

АИР315S2

160,0

2950

2493x465x845

125

125

1635

ЦНС(Г)105-392

105

392

6

АИР315М2

200,0

2950

2628x465x845

125

125

1786

ЦНС(Г)105-441

105

441

6

АИР355S2

250,0

2950

2768x500x891

125

125

1906

ЦНС(Г)105-490

105

490

6

АИР355S2

250,0

2950

2863x500x891

125

125

1971

ЦНС(Г)180-85

180

85

6

АИР250S4

75,0

1475

2310x835x990

150

150

1308

ЦНС(Г)180-128

180

128

6

АИР280S4

110,0

1475

2085x645x1000

150

150

1417

ЦНС(Г)180-170

180

170

6

АИР280М4

132,0

1475

2310x835x985

150

150

1611

ЦНС(Г)180-212

180

212

6

АИР315S4

160,0

1475

2455x835x985

150

150

1906

ЦНС(Г)180-255

180

255

6

АИР315М4

200,0

1475

2555x740x930

150

150

2255

ЦНС(Г)180-297

180

297

6

АИР355S4

250

1475

3060x773x1010

150

150

2740

ЦНС(Г)180-340

180

340

6

АИР355S4

250

1475

3165x773x1010

150

150

2859

ЦНС(Г)180-383

180

383

6

АИР355М4

315

1475

3320x773x1010

150

150

3077

ЦНС(Г)180-425

180

425

6

АИР355М4

315

1475

3425x773x1010

150

150

3313

ЦНС(Г)300-120

300

120

6

АИР315М4

200

1475

2580x1050x1145

200

200

2600

ЦНС(Г)300-180

300

180

6

АИР355S4

250

1475

2900x970x1170

200

200

2890

ЦНС(Г)300-240

300

240

6

АИР355М4

315

1475

3065x970x1170

200

200

3243

ЦНС(Г)300-300

300

300

6

А4-355У-4

400

1475

3285x1370x1565

200

200

3907

ЦНС(Г)300-360

300

360

6

А4-400Х-4

500

1475

3200x1370x1565

200

200

4222

ЦНС(Г)300-420

300

420

6

А4-400Х-4

500

1475

3405x1370x1565

200

200

4360

ЦНС(Г)300-480

300

480

6

А4-400У-4

630

1475

3225x1370x1565

200

200

4855

ЦНС(Г)300-540

300

540

6

А4-450Х-4

800

1475

3810x1470x1670

200

200

5180

ЦНС(Г)300-600

300

600

6

А4-450Х-4

800

1475

3930x1470x1670

200

200

5504

Многоступенчатые (секционные) насосы

Многоступенчатые насосы используются для перекачивания горячей и холодной воды, а также других жидкостей, не содержащих минеральных масел, волокнистых или абразивных компонентов. ..

Центробежный насос — Аквапедия

Основные узлы центробежного насоса. Фото: Страница ресурсов инженеров-химиков

Центробежный насос.
Фото: ВОЗ.

Основными компонентами центробежного насоса являются быстровращающееся рабочее колесо и корпус. Вода поступает в центральное «ушко» крыльчатки, где центробежная сила выталкивает воду наружу, к корпусу. Кинетическая энергия воды частично преобразуется в полезное давление, которое нагнетает воду в напорную трубу. Вода, выходящая из центрального отверстия крыльчатки, создает всасывание, засасывающее воду из источника в насос. Рабочее колесо и соответствующая часть корпуса называются «ступенью».

Несколько ступеней могут быть объединены одним валом для увеличения общего давления (многоступенчатый насос). Вода проходит через последовательные ступени с увеличением давления на каждой ступени. Многоступенчатые центробежные насосы обычно используются, когда воду необходимо перекачивать на значительную высоту (200 м и более). Для работы в глубоких скважинах центробежный насос и электрический двигатель размещаются в одном блоке. Когда установка должна располагаться ниже уровня воды, потребуется погружной насос.

  • 1 Подходящие условия
  • 2 Строительство, эксплуатация и техническое обслуживание
    • 2.1 Возможные проблемы
  • 3 Затраты
  • 4 Благодарности

Подходящие условия

Одним из ограничений центробежного насоса является то, что высота всасывания не может превышать 7 м над уровнем воды. Чтобы преодолеть это ограничение и сделать возможным размещение насоса выше предела всасывания, некоторые насосы впрыскивают струю воды во входное отверстие всасывающей трубы. Кинетическая энергия впрыскиваемой воды частично преобразуется в дополнительное давление, которое помогает поднять воду выше предела всасывания насоса.

Центробежные насосы не являются энергоэффективными, особенно в небольших диапазонах размеров (которые наиболее распространены для сельского водоснабжения). Центробежные насосы по-прежнему используются для накачки солнечной энергии, но поскольку электроника стала дешевле и сложнее, винтовые насосы стали более распространенными. Нередки случаи, когда центробежный насос оказывается слишком большим по размеру из-за того, что он был плохо выбран для его предполагаемой работы. Это приводит к значительным потерям энергии. Как правило, центробежные насосы с инверторами и двигателями переменного тока имеют КПД от 20 до 40%.

Строительство, эксплуатация и техническое обслуживание

Диапазон напора : Обычно от 4 до 50 м на ступень, с многоступенчатыми насосами до 200 м и более.
Выход : Варьируется в широких пределах, в зависимости от многих вариантов, доступных на рынке.
Область применения : Везде, где доступна мощность двигателя.
Товарные знаки : Grundfos; Сухая продажа; Старит; и другие.

Во время откачки следует проверять состояние двигателя, производительность насоса и температуру подшипников, а также сообщать о любых вибрациях. В некоторых системах клапаны необходимо закрывать вручную непосредственно перед выключением насоса, чтобы сохранить воду в системе. Большинство центробежных насосов не самовсасывающие, и если насосная станция работает всухую, в нее приходится заливать чистую воду. Впускное отверстие насоса следует обслуживать, а насос и двигатель содержать в чистоте. Записи о часах работы насоса, проблемах, обслуживании, техническом обслуживании и ремонте должны вестись в журнале учета.

Насос необходимо разбирать ежегодно, а напорный трубопровод вынимать из скважины и осматривать. Впускной экран, приемный клапан и трубная резьба должны быть проверены, и любая корродированная или поврежденная резьба должна быть повторно нарезана. Сильно проржавевшие трубы следует заменить. Для нижнего клапана может потребоваться новая резина, или его, возможно, придется заменить. Все другие виды ремонта, такие как замена подшипников или крыльчатки, являются дорогостоящими и должны выполняться квалифицированными специалистами.

По ряду причин центробежные насосы не подходят для обслуживания на уровне поселка. Для технического обслуживания насосов требуется организация, которая занимается обучением и надежностью обслуживающего персонала, а также сбором средств для поддержки эксплуатации и обслуживания насоса. В случае поломки насосный комитет должен иметь возможность быстро мобилизовать обученного местного механика. Центробежные насосы рассчитаны на определенные диапазоны расхода и давления, и важно, чтобы характеристики насоса и условия эксплуатации регулировались должным образом обученным персоналом. Пусковой крутящий момент центробежного насоса относительно низок, что является преимуществом для ветряных и солнечных электростанций.

Возможные проблемы

— мусор, песок или другие частицы могут попасть в насос, что приведет к абразивному износу;
— забивается впускной патрубок, что приводит к кавитации;
— трубопроводная система повреждена сильными скачками давления воды, вызванными резким пуском и остановкой насоса;
— насос и двигатель плохо соосны, из-за чего быстро изнашиваются подшипники;
— основными ограничениями центробежного насоса являются его стоимость, необходимость обеспечения надежной подачи электроэнергии или топлива, а также потребность в квалифицированных специалистах для обслуживания и ремонта насоса.

Стоимость

Сильно зависит от номинальной мощности и качества насоса.

Благодарности

  • Брикке, Франсуа и Бредеро, Маартен. Связь выбора технологии с эксплуатацией и техническим обслуживанием в контексте коммунального водоснабжения и санитарии: справочный документ для планировщиков и сотрудников проекта. Всемирная организация здравоохранения и Центр водоснабжения и санитарии IRC. Женева, Швейцария, 2003 г.
  • Пакеты информации о технологиях WASH – для программы ЮНИСЕФ WASH и персонала снабжения. ЮНИСЕФ, 2010.

Центробежные насосы — Решения для насосов Австралазия

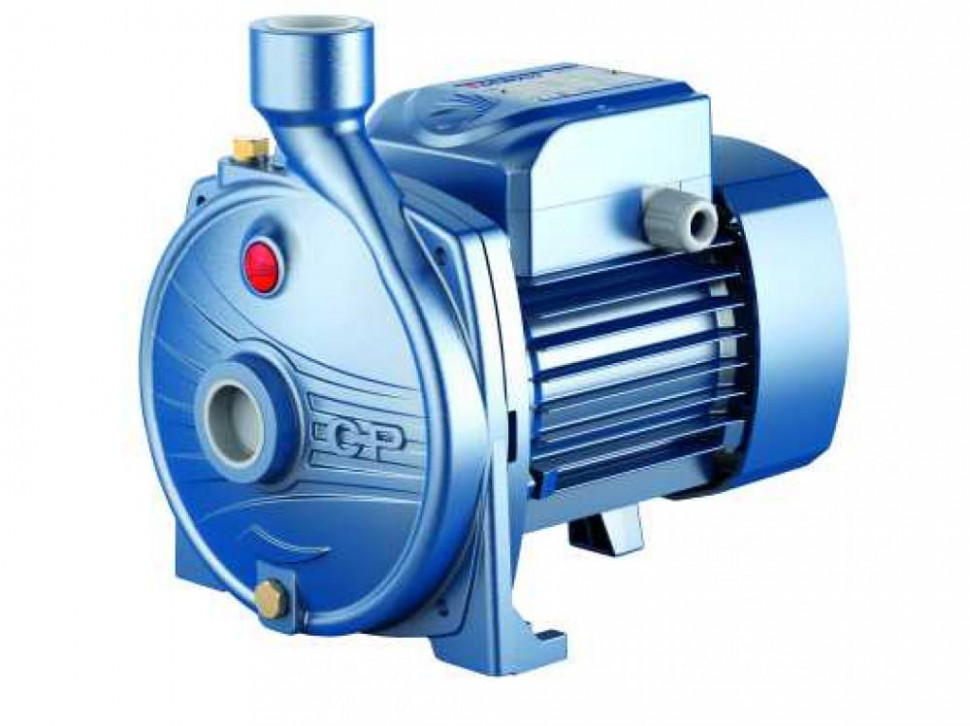

Что такое центробежный насос

Центробежные насосы представляют собой подкласс динамических осесимметричных турбомашин, поглощающих работу.

Центробежные насосы используются для транспортировки жидкостей путем преобразования кинетической энергии вращения в гидродинамическую энергию потока жидкости. Энергия вращения обычно исходит от двигателя или электродвигателя.

Жидкость поступает в рабочее колесо насоса вдоль или вблизи оси вращения и ускоряется рабочим колесом, течет радиально наружу (с помощью центробежной силы) в диффузор или спиральную камеру (корпус), из которой она направляется через нагнетательное отверстие и выходит из насоса.

Применение центробежных насосов

Обычное применение включает перекачку воды, сточных вод, сельского хозяйства, нефти и нефтехимии. Центробежные насосы часто выбирают из-за их высокой пропускной способности, совместимости с абразивными растворами, возможности смешивания, а также относительно простой конструкции. (Источник: Википедия)

Классы центробежных насосов

Бустерный насос

Бустерный насос повышает давление, что может улучшить скорость потока. Бустерный насос работает так же, как вентилятор с лопастями, которые вращаются для увеличения движения воздуха с крыльчаткой, которая увеличивает поток и давление.

Просмотреть бустерные насосы

Циркуляционный насос

Циркуляционный насос или циркуляционный насос — это особый класс центробежных насосов, который используется для циркуляции газов, жидкостей или суспензий в замкнутом контуре.

Посмотреть циркуляционные насосы

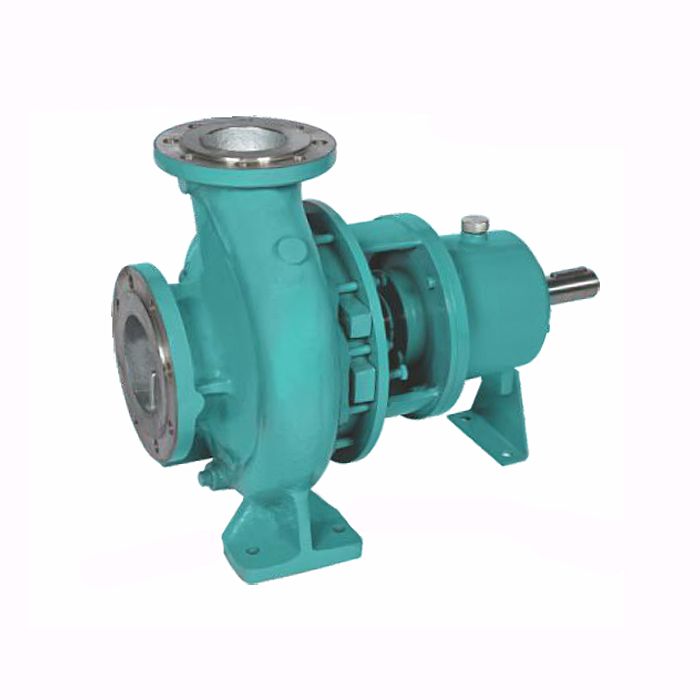

Одноступенчатый насос с односторонним всасыванием

Одноступенчатый насос с односторонним всасыванием относится к классу центробежных насосов, которые являются наиболее распространенными насосами.

Насосы с односторонним всасыванием используются в пяти основных областях применения: водоснабжение, промышленное повышение давления, промышленная перекачка жидкости, ОВКВ (отопление, вентиляция и кондиционирование воздуха) и ирригация.

Посмотреть одноступенчатые насосы с односторонним всасыванием

Горизонтальный многоступенчатый насос

Горизонтальный многоступенчатый насос — это класс центробежных насосов, который содержит два или более рабочих колеса. Каждая ступень, через которую проходит жидкость, увеличивает давление нагнетания.

Многоступенчатые насосы используются, когда требуется более высокое давление, которого не могут достичь одноступенчатые насосы того же размера.

View Горизонтальные многоступенчатые насосы

Периферийный лопастной насос

Периферийные лопастные насосы (также известные как регенеративные турбинные насосы) представляют собой класс объемных насосов прямого вытеснения, которые обеспечивают повышенную эффективность по сравнению с другими классами центробежных насосов.

Жидкость рециркулирует между лопастями крыльчатки, и это спиральное движение переносит жидкость вперед, энергия добавляется к жидкости в виде ряда импульсов лопастей крыльчатки, когда она движется от всасывания к нагнетанию, когда жидкость создает давление.

Периферийные лопастные насосы могут развивать давление нагнетания в несколько раз выше, чем у других центробежных насосов с рабочим колесом того же размера.

Посмотреть лопастные периферийные насосы

Самовсасывающий насос

Самовсасывающий насос — это тип насоса, предназначенный для подъема жидкости ниже уровня всасывания без необходимости использования обратного клапана или гидравлического столба жидкости в линия всасывания.

Насос работает за счет жидкости в улитке насоса.

Посмотреть самовсасывающие насосы

Шламовый насос

Шламовый насос относится к классу центробежных или погружных насосов, предназначенных для перекачивания жидкости, содержащей твердые частицы.

Шламовые насосы подвержены дополнительному износу и обычно более надежны, чем другие насосы. Шламовые насосы могут иметь электрический или гидравлический привод.

Посмотреть шламовые насосы

Шпиндельный насос

Шпиндельный насос — это класс центробежных или погружных насосов, используемых для перекачивания шламов, жидкостей с абразивными твердыми частицами во взвешенном состоянии и решения серьезных задач перекачивания, таких как коррозия, истирание и экстремальные температуры.

Насосы с вертикальным шпинделем (также известные как вертикальные погружные насосы) представляют собой полупогружные устройства, в которых конец насоса погружен в жидкость, а «опорная колонна» выступает из жидкости. В верхней части стойки подшипников установлен механический приводной механизм, позволяющий насосу работать без механических уплотнений. Вместо специализированных погружных двигателей можно использовать стандартные электродвигатели. Турбинные насосы обычно используются в установках, требующих высокого напора, малого расхода и компактной конструкции.
