29. УСТРОЙСТВО СВЕРЛИЛЬНОГО СТАНКА. ПРИЕМЫ РАБОТЫ НА СВЕРЛИЛЬНОМ СТАНКЕ

29. УСТРОЙСТВО СВЕРЛИЛЬНОГО СТАНКА. ПРИЕМЫ РАБОТЫ НА СВЕРЛИЛЬНОМ СТАНКЕ

29. УСТРОЙСТВО
СВЕРЛИЛЬНОГО СТАНКА.
ПРИЕМЫ РАБОТЫ НА СВЕРЛИЛЬНОМ СТАНКЕ

В учебных мастерских
школьники работают на технологических
машинах, предназначенных для обработки различных материалов,
изменения размеров и формы заготовок.
Примером такой машины является сверлильный
станок.

Сверлильный станок, как и любая технологическая машина, состоит
из следующих составных частей: двигателя, передаточного механизма, рабочего
органа, органов управления. Передаточный
механизм служит для передачи движения от электродвигателя к рабочему
органу, которым является сверло. Оно крепится в патроне 3 (рис. 87, а),
насаженном на вращающийся вал — шпиндель.

Вращение от электродвигателя 9 к шпинделю передается с
помощью ременной передачи 7. Поворотом рукоятки подачи
6
патрон со сверлом можно поднимать или
опускать с помощью реечной передачи.

На передней панели станка расположены кнопки включения
13
и выключения 14 электродвигателя.
Включают станок нажатием на одну из крайних кнопок в зависимости от
необходимого направления вращения шпинделя. Выключают станок нажатием на среднюю
кнопку 14 красного цвета.

К основанию 1 станка неподвижно прикреплен вертикальный
винт-колонна 12. Поворотом рукоятки 11 можно перемещать шпиндельную бабку вниз и
вверх вдоль винта-колонны, а рукояткой 10 фиксировать ее в необходимом
положении.

Для контроля глубины глухих отверстий предусмотрена шкала
4.

В зависимости от материала заготовки требуется различная скорость
сверления. Для этого устанавливают необходимую частоту вращения шпинделя,
перебрасывая ремень ременной передачи на шкивы разных диаметров.

Перед сверлением убирают с
рабочего стола станка все лишние предметы.
Заготовку с накерненными центрами отверстий закрепляют в тисках. Сверло
необходимого диаметра вставляют в патрон и закрепляют специальным ключом. Для
проверки правильности установки сверла кратковременно включают станок (с
разрешения учителя). Если сверло установлено
в патроне правильно, его острие при вращении не описывает окружность.
Если сверло установлено с перекосом и наблюдается его биение, то станок
выключают и закрепляют сверло правильно. Затем, поворачивая рукоятку
подачи 6, опускают сверло и
устанавливают тиски с заготовкой так, чтобы керн совпал с острием сверла.

Включают станок и сверлят отверстие, плавно нажимая на рукоятку
подачи без рывков и больших усилий. При сверлении сквозных отверстий заготовку
устанавливают на деревянный брусок, чтобы не
сломать сверло и не испортить стол станка. При сверлении глубоких
отверстий необходимо время от времени выводить сверло из отверстия и охлаждать
его, окуная в емкость с охлаждающей жидкостью. В конце сверления силу нажима на
рукоятку подачи необходимо уменьшить.
Просверлив отверстие, нужно, плавно поворачивая штурвал подачи, поднять
шпиндель в крайнее верхнее положение и выключить станок.

На предприятиях сверлильные станки обслуживают сверловщики.
Они должны знать устройство станка, уметь его налаживать и обслуживать,
выбирать правильную скорость сверления, уметь пользоваться различными
приспособлениями для сверления, затачивать инструменты, разбираться в чертежах.

В цехах заводов применяются более сложные станки, чем мы
только что рассмотрели. Это вертикально-сверлильные, радиально-сверлильные,
многошпиндельные станки и станки-автоматы, выполняющие без участия человека
сверлильные операции по заданной программе.

1. Работать    на   сверлильном   станке   только   с
разрешения учителя.

2.
При работе на станке рабочий халат должен быть
застегнут на все пуговицы, волосы убраны под головной убор.

3.
При сверлении пользоваться защитными очками.

4.
Устанавливать сверло в патрон и заготовку в тиски,
а также убирать стружку со стола следует только после отключения станка.

5. Не отходить от станка, не выключив его.

6. Надежно закреплять заготовку в тисках, сверло в патроне и
патрон в шпинделе.

ПРАКТИЧЕСКАЯ РАБОТА

Изучение устройства
сверлильного станка.
Сверление отверстий на сверлильном станке

1.
 Внимательно изучите конструкцию станка по
рисунку 87.

2. Запишите
в тетрадь основные характеристики станка:
количество скоростей вращения шпинделя, величину перемещения шпинделя,
наибольший   диаметр   просверливаемого   отверстия.

3. Осмотрите
станок   и   назовите   все   его   основные   части.

4. Снимите
защитный кожух и ознакомьтесь с устройством ременной и винтовой передач.

5. Зарисуйте
кинематическую   схему   сверлильного   станка.

6. Заполните
в рабочей тетради таблицу:

7.  Подберите
сверло   нужного   диаметра   и   закрепите   его в патроне.

8. Закрепите
заготовку подвески для стенда, ручки для совка хозяйственного, крючка для
вешалки и др. в тисках.

9. Просверлите
отверстия по разметке.

Новые термины: Сверлильный станок,
патрон, шпиндель, электродвигатель, ременная передача, реечная передача,
винтовая передача, сверловщик.

1. Из каких основных частей состоит технологическая машина?

2. Назовите основные части сверлильного станка.

3. Какие приспособления применяются при сверлении на станке?

4. Для какой цели служит ременная передача?

5. В чем отличие сверлильного станка от ручной электрической
дрели? В чем их сходство?

6. Что произойдет, если не
устранить биение сверла в патроне?

7. С помощью какой передачи
можно опускать и поднимать шпиндельную бабку?

Сайт управляется системой uCoz

Сверлильные станки — устройство и принцип работы

Друзья, в этой статье речь пойдет о вертикально-сверлильных станках, применяемых, как в небольших частных и домашних мастерских, так и на крупных предприятиях. Они применяются, в основном, в дерево- и металлообработке для сверления отверстий сквозных и глухих, а, при необходимости, для их зенкерования и развертывания (разновидности чистовой обработки просверленных отверстий), нарезания в них резьбы нужного диаметра.

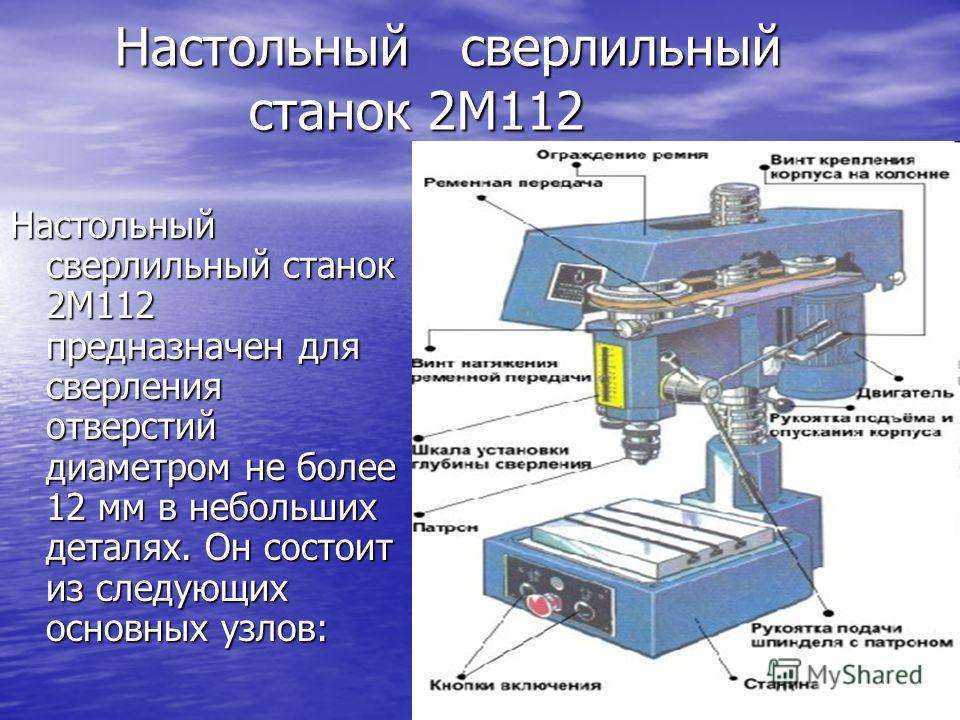

Общий вид вертикально-сверлильного станка

Благодаря неподвижно закрепленному сверлу и просверливаемой детали на основании или подъемном столике с помощью струбцины или тисков, получаются отверстия с точными размерами и межосевыми расстояниями. Кроме того, можно получить максимально гладкие внутренние стенки отверстий.

КУПИТЬ СВЕРЛИЛЬНЫЙ СТАНОК

Устройство конструкции вертикально-сверлильного станка

Если коротко рассказать об устройстве сверлильного станка с вертикальным расположением сверла, то он состоит из основания в виде плиты-фундамента, вертикальный станины, электродвигателя и коробки скоростей, а также механизма подачи и шпинделя. Все узлы станка связаны между собой:

• опорная плита — это массивная деталь, отлитая из чугуна или стали. Это не только надежное основание, но и место крепления вертикальной стойки (станины), стол для размещения деталей, а также емкость для охлаждающей жидкости, если внутри есть полость;
• станина служит для размещения и крепления узла сверления;
• сверлильный узел объединяет в себе электродвигатель, шпиндель, систему ременной передачи;
• шпиндель предназначен для фиксации патрона, в котором крепится сверло.

Конструкция вертикально-сверлильного станка

Существуют модели станков с разными видами столов. Иногда столом служит верхняя часть опорной плиты, а иногда двигающийся по стойке дополнительный подъемный стол. В некоторых станках такой подвижный стол может крутиться вокруг вертикальной оси.

Все столы имеют несколько пазов: один из них, центральный, необходим при создании сквозных отверстий, чтобы сверло не повредилось о поверхность. Пазы с краю служат местом крепления различных зажимных устройств.

Столик с пазами

Заботясь об удобстве работы операторов, производители могут включить в комплект поставки сверлильных станков дополнительные устройства. Одно из них — это механизм регулировки глубины сверления. Он работает с помощью ручного рычага, который закрепляет сверло на нужной высоте. Для предохранения пользователя от травм, то есть от летящего металла или деревянной стружки, в комплект закладывают специальные защитные экраны.

Принцип действия и сфера использования сверлильных станков

В своем большинстве станки для вертикального сверления можно увидеть на промышленных предприятиях, они обладают широкой функциональностью. Бытовые вертикальные сверлильные станки, хотя и менее функциональны, но незаменимы во многих случаях. Именно на примере их конструкции нам будет удобно рассмотреть принцип работы этих агрегатов.

Основные операции, которые и обеспечивает вертикально-сверлильный станок — это два движения шпинделя: вертикальное и вращательное. Поэтому, собственно, станок и называется вертикально-сверлильным.

Вращение шпинделя обеспечивает электродвигатель (диапазон мощности от 250 до 1000 Вт для разных бытовых станков), передающий крутящий момент на вал ременной передачи. А за вертикальное перемещение ответственен штурвал — ручка сбоку корпуса.

Патрон бытового сверлильного станка

Чтобы начать сверление, следует с помощью специального ключа установить насадку в патрон, похожий на зажимное устройство, которое бывает в ручной дрели. Патрон позволяет применять сверла диаметром до 12 мм, но минимальный размер сверла (до 3 мм диаметром) не все устройства зажимают, учтите это при выборе.

Скорость вращения шпинделя можно регулировать, но только вручную. Валы ременной передачи имеют шкивы со ступеньками разных диаметров. Перекидывая ремень на шкивах с одной канавки на другую при выключенном двигателе, мы можем получать большую или меньшую скорости в пределах 450-3000 об/мин.

Ременная передача

В зависимости от модели станка сверлить можно детали разной высоты: от 20 до 90 мм. На это влияет высота стойки, а, следовательно, расстояние, на которое может перемещаться сверлильная головка. Зафиксировать ее можно рукояткой и фиксирующим винтом.

Важным параметром для технологических операций на станке является вылет сверла — расстояние между стойкой и осью сверлильной насадки. Стандартный вылет сверла для бытового инструмента 10-20 см, но желательно чтобы он был максимальным.

Подпружиненная рукоятка подачи

Принцип действия также предусматривает вертикальное движение сверла с помощью подпружиненной рукоятки. Такая функция облегчает и ускоряет работу оператора, поскольку после перемещения сверла рукояткой, она автоматически возвращается в прежнее положение. Существуют модели станков, на которых возможно производить нарезание резьбы в отверстии, благодаря оснащению электродвигателем с реверсивным запуском.

Разновидности моделей современных сверлильных станков и машин

Сегодня производители, шагая в ногу со временем, поставляют на рынок великое множество моделей вертикально-сверлильных механизмов самых разных конструкций и предназначений. Это могут быть машины для сверления отверстий не только в металле и дереве, но и в других материалах. Например, для кирпича, железобетона и бетона создана машина DIAM N-254, которая проделывает отверстия от 25 до 254 мм диаметром. Ее часто применяют при разводке вентиляционных и сантехнических труб, в электромонтажных работах. Это многофункциональная современная машина с мощным электродвигателем и множеством особенностей.

Сверлильно-бурильная машина DIAM-N-254

Российский производитель «ЗУБР» поставляет на рынок оборудования сверлильный станок ЗСС-550 с горизонтально перемещающейся головкой, за счет чего можно обрабатывать весьма крупные детали из разных материалов. Это возможно благодаря наличию пяти ступеней регулировки скоростей.

Сверлильный станок ЗУБР ЗСС-550

Сверлильные станки Еinhell немецкой разработки, которые сегодня изготавливаются на современных заводах Китая, имеют усовершенствованный узел крепления сверла: в них применяется патрон быстрозажимного типа. Оператор такого станка значительно экономит время и не пользуется дополнительными ключами.

Сверлильный станок EINHELL

Отлично подойдет для домашнего использования сверлильный станок КАЛИБР СС-13/400А, благодаря его простоте и безопасности в использовании. Вы сможете сверлить с его помощью детали не только из дерева и металла, но и пластмассы с высокой точностью.

Станок КАЛИБР СС-13-400А

Все вышеназванные модели и множество других современных устройств для сверления вы сможете найти в нашем интернет-магазине стройматериалов «Кузьмич24». Кроме сверлильных станков мы предлагаем весь ассортимент обрабатывающего оборудования. Это фрезерные, токарные, шлифовальные, циркулярные, заточные, рейсмусовые станки от известных производителей: «ЗУБР», MAKITA, «БЕЛМАШ», JET, PATRIOT, STURM и многих других.

Ваш Кузьмич.

Компоненты сверлильного станка и их функции

Сверлильный станок как оборудование для просверливания отверстий, он состоит из нескольких частей, чтобы сделать его эффективным для достижения своих целей. С помощью режущего инструмента (сверла) можно выполнять такие операции сверления, как растачивание, развертывание, зенкерование, зенкерование и т. д.

Сегодня мы рассмотрим различные компоненты сверлильного станка, в том числе; основание, колонна или колонна, рычаг, рабочий стол, буровая головка, механизм подачи, шпиндель, сверлильные станки, патрон, электродвигатель, шкив или шестерни и т. д.

Contents

• 0.1 Base
• 0.2 Column or pillar
• 0.3 Upper arm
• 0.4 Worktable
• 0. 5 Drill head
• 0.6 Feed mechanism
• 0.7 Spindle
• 0.8 Chuck
• 0.9 Electric motor
• 0.10 Шкив или шестерни
• 1 Подпишитесь на нашу рассылку новостей
• 2 Пожалуйста, поделитесь!

Основание

Эти части буровой машины несут весь вес машины и переносят его на землю. Это основание обычно изготавливается из чугуна или стали из-за их прочности. верхняя часть основания содержит несколько прорезей для поддержки больших работ, а радиальная колонна расположена с одной стороны от нее. Как правило, основание скреплено болтами с землей, а в некоторых случаях оно поддерживается двумя или четырьмя опорами.

Колонна или колонна

Как упоминалось ранее, колонна или колонна расположена на одной стороне основания. Радиальная колонна чаще всего используется из-за того, что она имеет подвижный рычаг, имеющий возможность двигаться по часовой стрелке и против часовой стрелки.

Колонна также изготавливается из чугуна или стали, так как требуется силовая операция, чтобы выдерживать нагрузку стрелы, а также бурильной головки. Стол с подвижной головкой установлен на колонне, так что стол может двигаться вверх и вниз по мере необходимости.

см. мои рекомендации

Верхний рычаг

Часть сверлильного станка несет буровую головку и корпус с приводным механизмом. Этот материал также изготовлен из того же материала, что и основа, что делает его жесткой структурой. Некоторые производители некоторых сверлильных станков предусматривают направляющую, по которой буровая головка может скользить по плечу.

Читать: Различные виды работы токарных станков

Рабочий стол

Рабочий стол установлен на колонне, выполнен из чугуна. На верхней поверхности стола предусмотрен Т-образный паз, а некоторые столы содержат тиски, в зависимости от выполняемой операции.

Рабочий стол предназначен для перемещения вверх и вниз, а также вправо и влево в зависимости от задания и расположения инструментов. Регулировка стола может производиться как вручную, так и с помощью электрического механизма. Движение этого стола осуществляется реечным механизмом. Форма рабочих столов сверлильного станка круглая или прямоугольная.

Сверлильная головка

Сверлильная головка состоит из различных приводных механизмов. Сверлильная головка крепится к одной стороне бурильной штанги, а над ней крепится сверлильный патрон. эта буровая головка предназначена для скольжения вверх и вниз в зависимости от требований работы. Клиновой ремень используется для передачи мощности от двигателя к шкиву, а от шкива механическая мощность передается на буровую головку. Различные скорости генерируются механизмом конического шкива, а также механизмом зубчатой ​​передачи.

см. мои рекомендации

Механизм подачи

Этот компонент сверлильного станка получает питание от электродвигателя на клиновой ремень и шкив. Движение буровой головки вверх и вниз осуществляется автоматически с помощью электродвигателя, а также с ручной подачей вручную. Реечная передача также может использоваться для преобразования вращательного движения от электродвигателя или вручную в прямолинейное движение.

Шпиндель

Шпиндель представляет собой круглый конический вал, который используется для крепления сверлильного патрона. Он изготовлен из высокоуглеродистой хромистой стали или нержавеющей стали или стальных сплавов. Вращательное движение передается от бурильной головки к кондукторам, на шпинделе предусмотрена замочная скважина. Это позволяет заменить сверлильный патрон. Реечный механизм также способствует движению шпинделя вверх и вниз.

Патрон

Эти детали сверлильного станка крепятся на нижнем конце шпинделя, он удерживает кондуктор. На этом компоненте также предусмотрена замочная скважина, позволяющая менять сверлильные станки. В отличие от токарного станка, сверлильные патроны, как правило, самоцентрирующиеся, и в них используется трехкулачковый патрон. Они изготовлены из специальной легированной стали.

Электродвигатель

В сверлильном станке используется однофазный двигатель переменного тока, он может работать со скоростью от 600 до 5000 об/мин. Для высоких сверлильных станков используется большее число оборотов в минуту. Электродвигатель передает механическую энергию от шкива к шпинделю и обеспечивает различную скорость.

Шкив или шестерни

Эти компоненты используются для передачи мощности, а также для создания различных скоростей. Коническая передача используется в основном в сверлильных станках для передачи мощности под углом 90 градусов. Шкивы изготовлены из чугуна.

посмотри мои рекомендации

Я надеюсь, что вы нашли этот пост интересным, и вы приобрели знания. Если это так, вы можете свободно высказать свою точку зрения в нашем разделе комментариев и, пожалуйста, поделиться с другими студентами. Спасибо!

Присоединяйтесь к нашему информационному бюллетеню

Части бурового станка и их функции, типы, эксплуатация

Камаль Двиведи
03 марта 2021 г.

Здравствуйте, друзья! В этой теме мы познакомимся с частями сверлильного станка и их функциями.

Наряду с этим мы также знаем типы и принцип работы сверлильных станков.

Итак, не теряя времени, давайте ознакомимся с полным обзором сверлильного станка.

Что такое сверлильный станок?

Самый простой и точный станок,
который используется в производственных цехах.

Заготовка удерживается неподвижно, то есть фиксируется в нужном положении, а сверла вращаются, чтобы сделать отверстие.

Предназначен специально для выполнения
операции бурения и подобные операции.

Сверла также называются сверлами.

Подобно сверлильным станкам, фрезерным станкам, долбежным станкам, строгальные станки также используются в производственных цехах для выполнения различных видов операций.

Части сверлильного станка и их функции

В сверлильном станке используются следующие части сверлильного станка и их функции:

• Drill Chuck
• Head
• Table
• Column
• Spindle
• Drill Base
• Sleeve
• Socket
• Drill Drift
• Electric Motor
• Hand Wheel

See in the figure various parts бурового станка, которые подробно описаны ниже.

Сверлильный патрон

Сверлильный патрон играет очень важную роль в сверлильном станке, поскольку он используется в качестве удерживающего устройства.

В основном, сверлильный патрон,
держите режущие инструменты с прямым хвостовиком.

Сверлильные патроны могут быть трех- или четырехкулачковыми, которые также перемещаются одновременно
при сверлении наружная втулка станка проворачивалась.

Зубья сделаны внутри челюсти, которая используется для легкого удерживания сверла.

И у него есть кольцевая гайка, при вращении которой челюсть открывается и закрывается одновременно.

Ключи используются для затягивания кулачков патрона.

Легированная сталь используется для изготовления сверлильных патронов.

Головка

Верхняя часть сверлильного станка называется головкой,
который имеет шпиндель, который движется вверх и вниз.

Стол

Стол используется для удержания заготовки или работы и может быть
отрегулировать, перемещая его вверх или вниз.

Колонна

Поддерживает стол и головку, а также все остальные
механизмы, прикрепленные к голове.

Чугун или сталь используются для изготовления колонн.

Поскольку его механические свойства отличаются высокой прочностью, а также закалкой.

Шпиндель

Используется для удержания и вращения инструмента для сверления. это
оснащен головкой бурильной машины.

Высокоуглеродистая хромистая сталь или стальные сплавы используются для изготовления шпинделя.

Основание сверла

Это самая важная часть бурового станка, так как на него приходится весь вес бурильного станка.

Чугун или сталь используются для изготовления основания сверлильного станка.

Основание сверла очень жесткое, так как оно изготовлено из чугуна.

Втулка

Втулка используется в сверлильном станке для
цель подачи режущих инструментов в заготовку или задание.

Сверлильная втулка также используется для крепления сверл с коническим хвостовиком и сверл с коническим хвостовиком, размер конуса которых равен размеру конуса шпинделя.

Втулки также называют быстросборными.

Розетка

Когда диаметр конического хвостовика сверла больше диаметра отверстия
шпинделе станка, на сверле используется специальная втулка, которая называется гнездом.

Оправка для сверления

Оправка для сверления представляет собой широкую стальную полосу, нарезанную по ширине кромки, угол конусности которой составляет 8° — 19°.

Он используется для удаления сверл с коническим хвостовиком.

Выколотка для сверла также используется для снятия сверлильного патрона, втулки и гнезда, которые установлены в шпинделе станка.

Электродвигатель

Электродвигатель используется для питания
сверлильный станок.

Маховик

Маховик является очень важной частью сверлильного станка, поскольку с его помощью можно контролировать, какая подача должна быть подана в задании или заготовке.

Шпиндель перемещается вверх и вниз при вращении маховика.

Способы удержания сверла

Есть четыре приема, которыми можно удерживать сверло
машина следующим образом:

• Холдинг
  непосредственно в шпинделе
• С помощью втулки
• С помощью
  розетка
• Использование
  сверлильные патроны или ключ

Эти приспособления используются для удержания сверла любого типа в сверлильном станке.

Существуют некоторые удерживающие устройства, которые также применяются для удержания заготовки или работы в зависимости от их формы и размера, а именно:

• Использование ступенчатого блока
• Использование сверлильных тисков
• Использование V-образного блока
• Использование кондуктора и приспособления
• Использование Т-образного болта

После частей сверлильного станка и их функций
теперь мы будем знать типы сверлильного станка.

Типы сверлильных станков

Существуют следующие типы сверлильных станков:

• Портативный сверлильный станок
• Чувствительный сверлильный станок
• Вертикальный сверлильный станок
• Автоматический пневматический сверлильный станок
  3
  3
  • Многошпиндельный сверлильный станок
  • Радиально-сверлильный станок
  • Многошпиндельный сверлильный станок
  • Станок для глубокого сверления

  Переносной сверлильный станок

  Переносной сверлильный станок используется для бурения
  малый диаметр отверстий в заготовке или работе.

  Переносной сверлильный станок легко перемещать с одного места на другое.
  другое место.

  Эти типы сверлильных станков работают на высоких оборотах
  скоростью и может сверлить до 12 мм в диаметре.

  Эта машина имеет два типа:

  • Ручной сверлильный станок
  • Сверлильный станок для груди

  Чувствительный сверлильный станок

  Он используется для сверления точного отверстия в заготовке.

  Это
  широко используется для легких работ. Его буровая мощность составляет
  более 20 мм.

  Есть две ориентации этой машины означает
  стиль скамейки и стиль пола.

  Вертикально-сверлильный станок

  Используется для просверливания отверстий большего размера, чем ручная дрель.
  машина.

  Используется там, где невозможно наличие электричества, например, на железнодорожных линиях, производстве, опорах и т. д.

  Автоматический сверлильный станок

  Портативный сверлильный станок с электрическим приводом,
  который может работать как с источниками переменного, так и постоянного тока.

  Обладает гораздо большей скоростью, чем рассмотренные выше машины и
  можно легко использовать, чтобы сделать отверстие в любом месте.

  Существует два типа автоматических сверлильных станков:

  • Свет
    для тяжелых условий эксплуатации
  • Для тяжелых условий эксплуатации

  Пневматический сверлильный станок

  Этот станок работает от воздуха
  давление и используется для обслуживания
  корабль, потому что электрическая машина не может работать
  в воде.

  Групповой сверлильный станок

  Многорядный сверлильный станок использует несколько колонн одношпиндельного сверлильного станка, которые расположены рядом на общем основании, а в многорядном сверлильном станке также используется общий рабочий стол.

  Радиально-сверлильный станок

  Радиально-сверлильный станок используется для тяжелых заготовок.
  и используется для проделывания отверстий
  от среднего до большого размера.

  В радиально-сверлильном станке есть тяжелые круглые вертикальные
  горизонтальный рычаг поддержки колонны, который
  поддерживается буровой головкой.

  Многошпиндельный сверлильный станок

  Многошпиндельный сверлильный станок в основном используется в промышленности или на заводах.
  для массового производства работ.

  С помощью многошпиндельных сверлильных станков можно просверлить несколько отверстий в любом
  работа или заготовка одновременно, а также производить один и тот же шаблон и тот же размер
  отверстия в ряде заготовок.

  Станок для глубокого сверления

  Используемые канавки на станке для глубокого сверления находятся в
  Прямой способ впрыска охлаждающей жидкости и через полый корпус сверла
  дотянуться до режущей поверхности.

  Отношение глубины к диаметру 300: 1.

  Широко используется для изготовления пресс-форм, штампов,
  изготовление и изготовление деревянных духовых музыкальных инструментов.

  Теперь мы будем знать операцию
  сверлильного станка,

  Эксплуатация бурения
  Машина

  Сверлильный станок выполняет множество видов операций.

  Мы
  можно сказать, что операция бурения завершена для
  много целей. Некоторые из них обсуждаются ниже.

  Все эти операции также можно выполнять на токарном станке.

  Сверление

  В этом процессе
  отверстие делается в твердой выработке вращающимся
  сверлить.

  Расширение

  В процессе развертывания предыдущего размера
  отверстия увеличивается с идеальной точностью.

  Это
  многозубый режущий инструмент.

  При развертывании точность
  +/- 0,005 мм может быть достигнуто.

  Сверление

  Сверление – это сверлильный станок
  операция, которая увеличивает отверстие заготовки или задания.

  Сверление производится после сверления и
  с помощью одноточечного режущего инструмента.

  Посредством расточных операций мы производим точные
  и отделочные работы.

  Читайте также: разница между сверлением и растачиванием.

  Контурное растачивание

  Контровое растачивание — это операция сверлильного станка, при которой расширяется отверстие.

  И эта операция всегда выполняется после сверления.

  В этом процессе используйте многогранный режущий инструмент.

  Эта операция используется для изготовления цилиндрического
  отверстие по требованию.

  Заглубление

  Заглубление
  выполняется при необходимости выполнения конической кромки под любым углом.

  Эта операция также была
  выполняется после сверления.

  Углы конуса 60°, 82°,
  90°, 100°, 110 и 120°.

  Точечный вид

  Отверстия, сделанные в процессе изготовления плоских поверхностей на поверхности отверстия или верхней поверхности отверстия в отливке, называются точечной наплавкой.

  Нарезание резьбы

  Это процесс, посредством которого
  образуются внутренние резьбы.

  Выполняется либо
  вручную или на машине.

  Малый диаметр
  резьба просверливается, а затем нарезается резьба.

  Притирка

  В этом процессе сначала две заготовки притираются друг к другу, что называется притиркой, а затем, после точной фиксации обеих работ, выполняется сверление.

  Трепанация

  Процесс изготовления большого диаметра
  отверстие или резка круглой детали сверлильным станком называется трепанацией.

  В этой системе
  две насадки установлены в центре держателя на одинаковом расстоянии
  а посередине установлен пилотный размер отверстия.
